REWOLUCJA W ZAKRESIE WYKONYWANIA STROPÓW Z CLT
TC FUSION

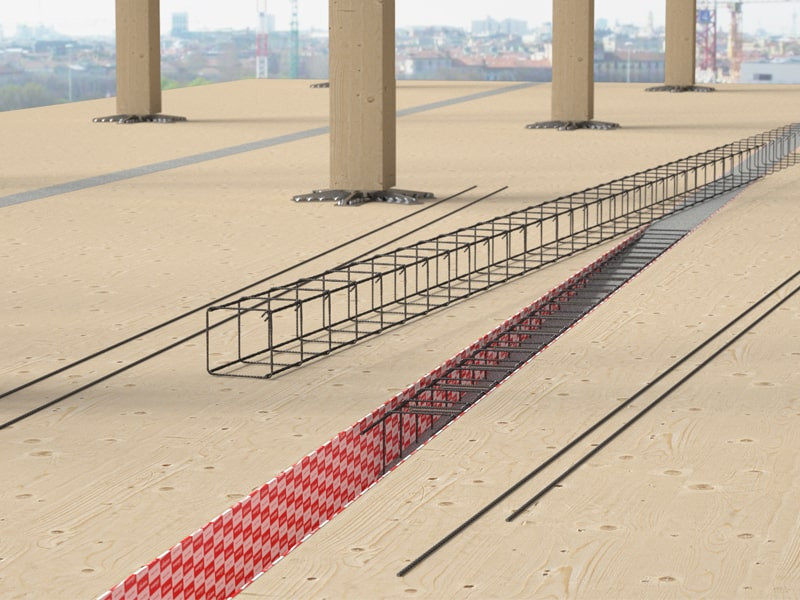

Problem wykonania stropu z CLT o sztywności wystarczającej do uzyskania dużej odległości między słupami nośnymi nie jest już problemem. Ze względów transportowych, panele nie mogą mieć dużej szerokości (zwykle jest to maksymalnie 3,5 m).Aby połączyć je ze sobą w wystarczająco sztywny sposób, są one klejone na miejscu.
Z drugiej strony, system TC FUSION Rothoblaas pozwala na łączenie paneli nie poprzez klejenie, ale poprzez połączenie drewno-beton-drewno. Dzięki sztywności betonu zbrojonego, wykonany w ten sposób strop CLT jest szczególnie wytrzymały na odkształcenia i wibracje, co pozwala w pełni wykorzystać potencjał systemów SPIDER i PILLAR.
Zastosowania

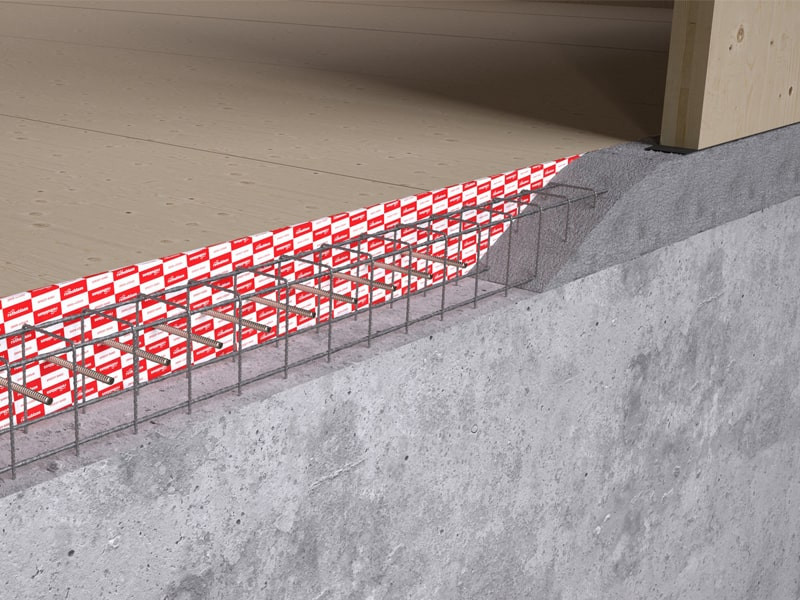

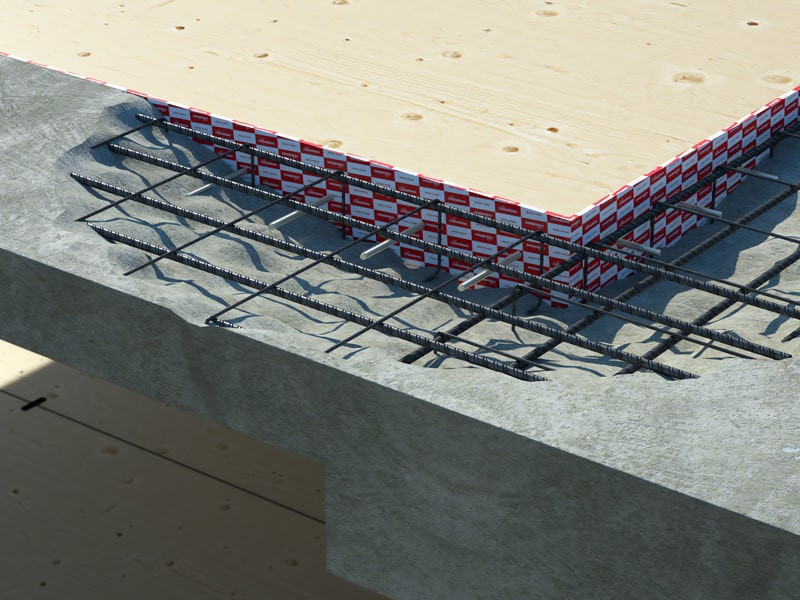

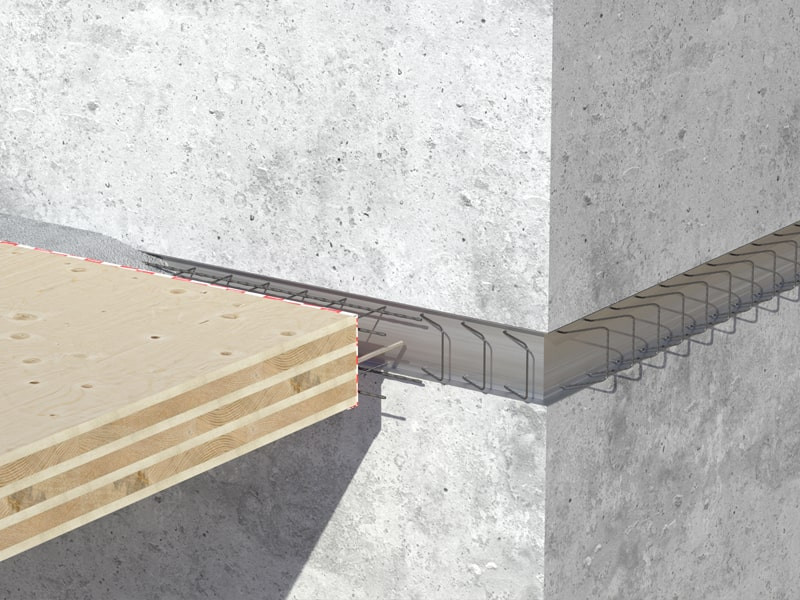

System TC FUSION może być stosowany nie tylko do realizacji stropów, ale również w wielu innych sytuacjach, w których panel CLT wymaga sztywnego połączenia z elementem żelbetowym. Na przykład możliwe jest zapewnienie podparcia stropu z CLT na ścianie żelbetowej lub wykorzystanie systemu do połączenia ściany z CLT z podłożem, a nawet ścian z CLT ze ścianą żelbetową.
Jak działa TC FUSION
Łączniki z pełnym gwintem VGS, VGZ i RTR są obecnie certyfikowane do każdego rodzaju zastosowań, w których element drewniany (ściana, strop itp.) musi przenosić naprężenia na element betonowy (rdzeń stężający, fundament itp.).

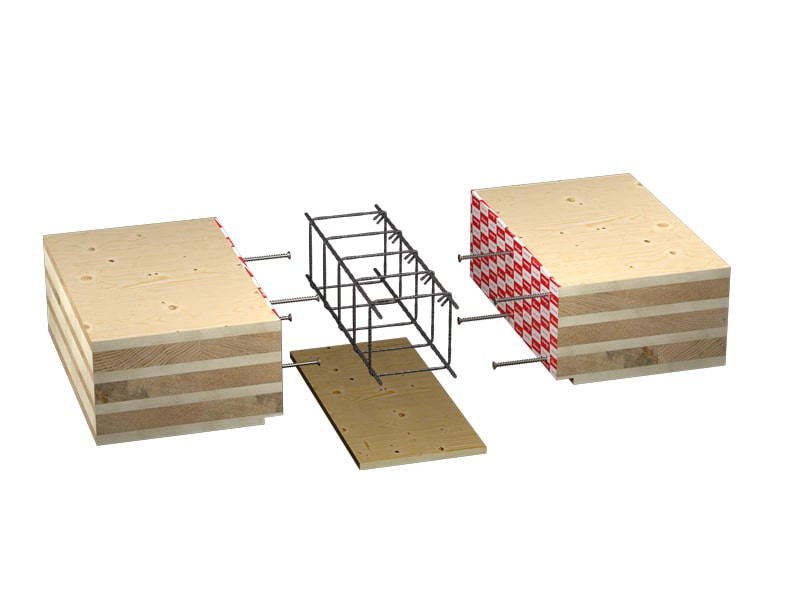

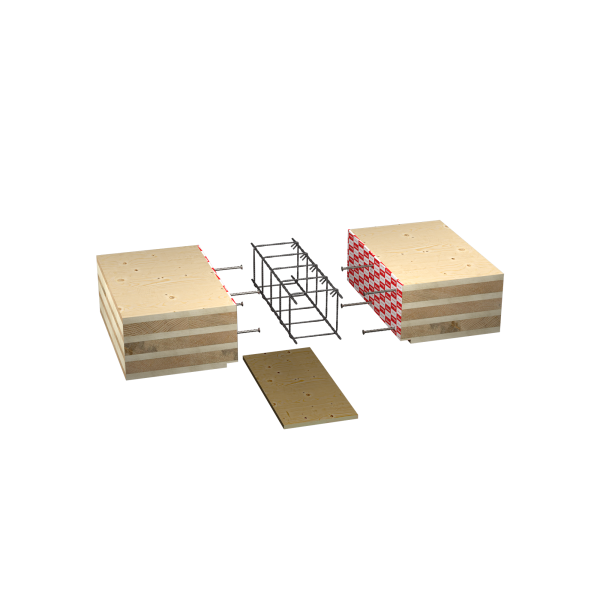

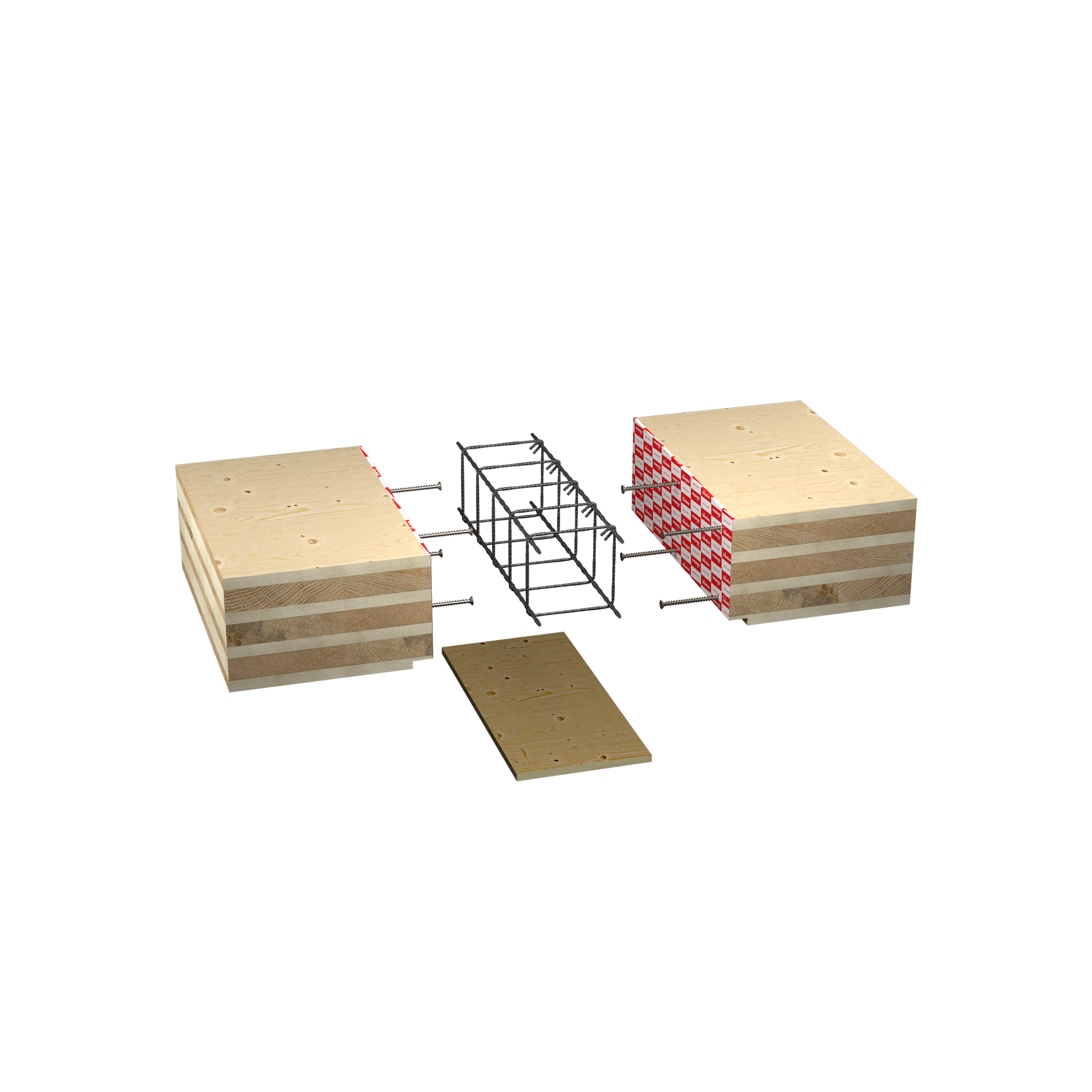

Prefabrykacja betonu jest połączona z prefabrykacją drewna – pręty zbrojeniowe umieszczone w betonowym odlewie mieszczą łączniki z pełnym gwintem do drewna; dodatkowy odlew wykonany po zamontowaniu elementów drewnianych uzupełnia połączenie.
TC FUSION umożliwia wykonanie połączenia między panelami CLT o wyjątkowej wytrzymałości i sztywności na naprężenia ścinające, moment zginający i naprężenie osiowe.
Dokumentacja
| Karta techniczna | |
|---|---|
| ETA Certificate | |
| Arkusz kalkulacyjny TC FUSION |
