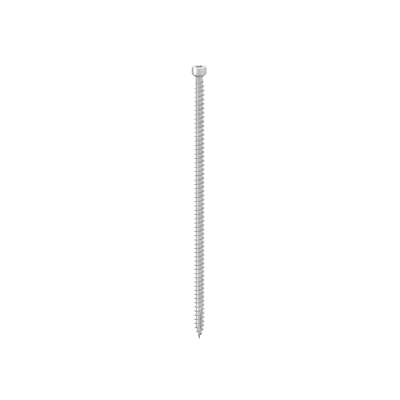

VGZ EVO FRAME
MINI ŁĄCZNIK Z GWINTEM NA CAŁEJ DŁUGOŚCI I ŁBEM WALCOWYM

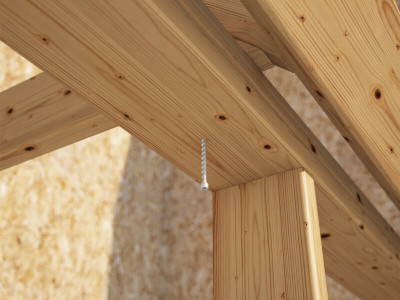

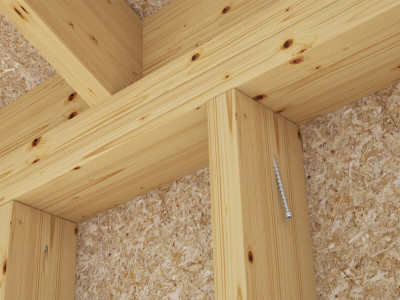

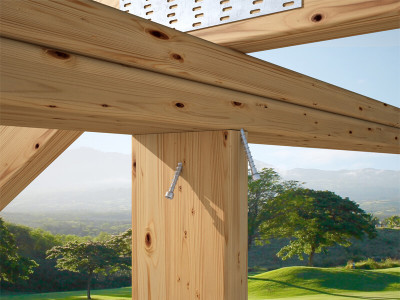

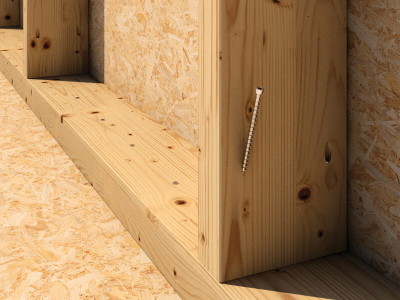

Wkręt do drewna VGZ EVO FRAME jest łącznikiem przeznaczonym do połączeń między elementami drewnianymi o niewielkim przekroju, takimi jak listwy oraz słupki lekkich konstrukcji ramowych.
Walcowy łeb zapewnia efekt ‚Äûukrycia‚Äù, a tym samym doskonałą estetykę.
Opis
Wybierz wkręt do drewna VGZ EVO FRAME do mniejszych połączeń – odporność na korozję, trwałość i estetyka.
VGZ EVO FRAME jest certyfikowanym wkrętem do drewna do zastosowań w kierunku równoległym do włókien i przy zredukowanych minimalnych odstępach.
Wartości przebadane, certyfikowane i obliczone również dla konstrukcji CLT i drewna o wysokiej gęstości takiego jak sklejka LVL.

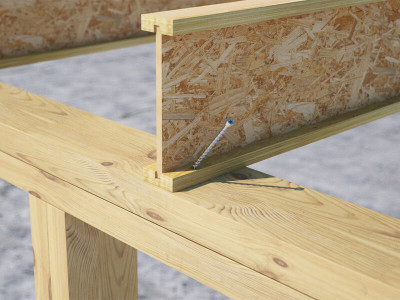

VGZ EVO FRAME jest dopuszczony dla zastosowań w konstrukcjach obciążanych w dowolnym kierunku w odniesieniu do włókna (Œ± = 0 ∞ - 90 ∞). Przeznaczony jest do mocowania belek I-Joist.
Bezpieczeństwo certyfikowane na podstawie licznych testów przeprowadzonych dla każdego kierunku wprowadzania. Głęboki gwint i stal o wysokiej wytrzymałości (fy,k = 1000 N/mm2) zapewniają doskonałą wytrzymałość na rozciąganie.
Specjalna wielowarstwowa powłoka C4 EVO o grubości 20 Œºm z obróbką powierzchniową na bazie żywicy epoksydowej i płatków aluminium nie wykazała rdzy po 1440 godzinach ekspozycji w mgle solnej zgodnie z normą ISO 9227.
Wykonany ze stali węglowej z powłoką o wysokiej odporności na korozję, VGZ EVO FRAME jest certyfikowany do stosowania na zewnątrz w klasie użytkowania 3 i ** środowisku korozyjnym kategorii C4**.
Może być stosowany do płyt drewnopochodnych, drewna litego i klejonego, CLT i LVL, drewna o wysokiej gęstości, drewna agresywnego zawierającego taniny oraz drewna poddanego obróbce chemicznej. Klasy użytkowania 1, 2 i 3.
Charakterystyka
-
ZASTOSOWANIEłącznik do wąskich przekrojów
-
GŁOWICAwalcowy niewidoczny
-
ŚREDNICA5,3 | 5,6 mm
-
SZEROKOŚƒÜod 80 do 160 mm
VGZ EVO FRAME
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| VGZEVO580 | - | 5.3 | 80 | 70 | 0.21 | 3 1/8'' | 2 3/4'' | TX25 | 50 |
| VGZEVO5100 | - | 5.3 | 100 | 90 | 0.21 | 4'' | 3 1/2'' | TX25 | 50 |
| VGZEVO5120 | - | 5.3 | 120 | 110 | 0.21 | 4 3/4'' | 4 3/8'' | TX25 | 50 |
| VGZEVO5140 | - | 5.6 | 140 | 130 | 0.23 | 5 1/2'' | 5 1/8'' | TX25 | 50 |
| VGZEVO5150 | - | 5.6 | 150 | 140 | 0.23 | 6'' | 5 1/2'' | TX25 | 50 |
| VGZEVO5160 | - | 5.6 | 160 | 150 | 0.23 | 6 1/4'' | 6'' | TX25 | 50 |
