DGZ
ŁĄCZNIK Z PODWÓJNYM GWINTEM DO IZOLACJI

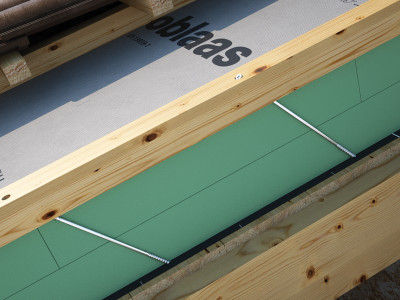

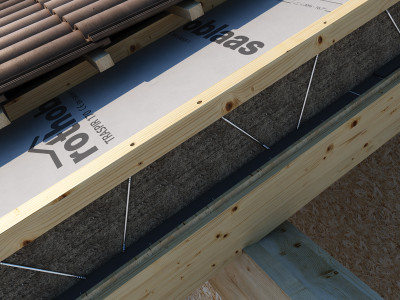

Wkręt do drewna DGZ z podwójnym gwintem pozwala na ciągłe i nieprzerwane mocowanie pakietu izolacji dachowej oraz eliminację mostków termicznych, zgodnie z przepisami dotyczącymi oszczędzania energii.
Opis
DGZ, wkręt do drewna, który zapobiega powstawaniu mostków termicznych i zwiększa efektywność energetyczną.

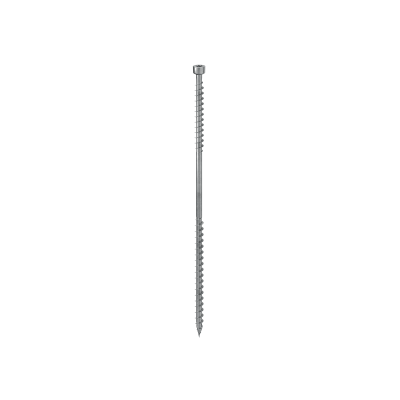

DGZ to łącznik do izolacji twardej, miękkiej i elewacyjnej z oznaczeniem CE, zgodnie z ETA 11/0030. Dostępny w dwóch średnicach (7 i 9 mm), pozwala zoptymalizować liczbę mocowań.Łeb walcowy umożliwia niewidoczne mocowanie w listwie. DGZ jest również certyfikowany w wersjach z szerokim łbem (DGT) i łbem stożkowym płaskim (DGS). Podwójny gwint umożliwia mocowanie wkrętu do drewna DGZ bez przerw pakietu izolacyjnego do poszycia dachowego lub konstrukcji no śnej, unikanie mostków termicznych i zapewnienie wydajności energetycznej.

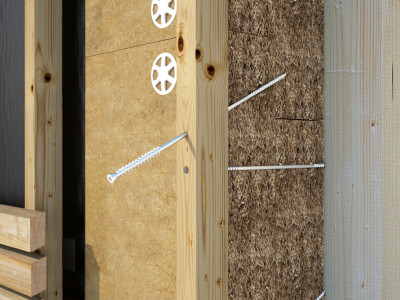

Specjalna certyfikacja w zakresie mocowania izolacji, zarówno twardej, jak i miękkiej. DGZ jest certyfikowany, przetestowany i obliczony również dla listew elewacyjnych z drewna o wysokiej gęstości, takiego jak sklejka LVL.
Do obliczania projektu jest dostępny bezpłatnie program MyProject, do pobrania z naszej strony internetowej, który umożliwia przygotowanie w kilku krokach indywidualnego raportu obliczeniowego.
DGZ jest wykonany ze stali węglowej ocynkowanej galwanicznie. Przeznaczony jest do stosowania na płytach drewnopochodnych, drewnie litym, drewnie klejonym, CLT, LVL i drewnie o wysokiej gęstości. Klasy użytkowania 1 i 2.
Charakterystyka
-
ZASTOSOWANIEdane pakietu izolującego
-
GŁOWICAwalcowy niewidoczny
-
ŚREDNICA7,0 | 9,0 mm
-
SZEROKOŚƒÜod 220 do 520 mm
DGZ
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| DGZ7220 | - | 7 | 220 | 100 | 0.28 | 8 5/8'' | 4'' | TX30 | 50 |
| DGZ7260 | - | 7 | 260 | 100 | 0.28 | 10 1/4'' | 4'' | TX30 | 50 |
| DGZ7300 | - | 7 | 300 | 100 | 0.28 | 11 3/4'' | 4'' | TX30 | 50 |
| DGZ7340 | - | 7 | 340 | 100 | 0.28 | 13 3/8'' | 4'' | TX30 | 50 |
| DGZ7380 | - | 7 | 380 | 100 | 0.28 | 15'' | 4'' | TX30 | 50 |
| DGZ9240 | - | 9 | 240 | 100 | 0.36 | 9 1/2'' | 4'' | TX40 | 50 |
| DGZ9280 | - | 9 | 280 | 100 | 0.36 | 11'' | 4'' | TX40 | 50 |
| DGZ9320 | - | 9 | 320 | 100 | 0.36 | 12 5/8'' | 4'' | TX40 | 50 |
| DGZ9360 | - | 9 | 360 | 100 | 0.36 | 14 1/4'' | 4'' | TX40 | 50 |
| DGZ9400 | - | 9 | 400 | 100 | 0.36 | 15 3/4'' | 4'' | TX40 | 50 |
| DGZ9440 | - | 9 | 440 | 100 | 0.36 | 17 1/4'' | 4'' | TX40 | 50 |
| DGZ9480 | - | 9 | 480 | 100 | 0.36 | 19'' | 4'' | TX40 | 50 |
| DGZ9520 | - | 9 | 520 | 100 | 0.36 | 20 1/2'' | 4'' | TX40 | 50 |
