VGU PLATE T
PŁYTKA DO SIŁ ROZCIĄGAJĄCYCH

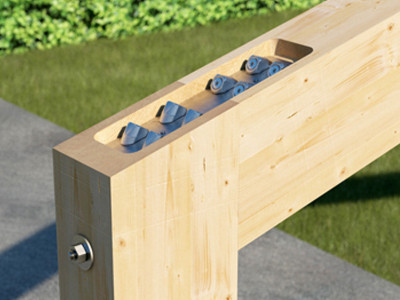

VGU PLATE T to płytka do sił rozciągających, umożliwiająca łatwe wykonywanie niewielkich bramek, pergoli i altan. W połączeniu z podkładką VGU i wkrętami VGS, pozwala na przenoszenie naprężeń momentowych w połączeniach belka-słup.
Opis

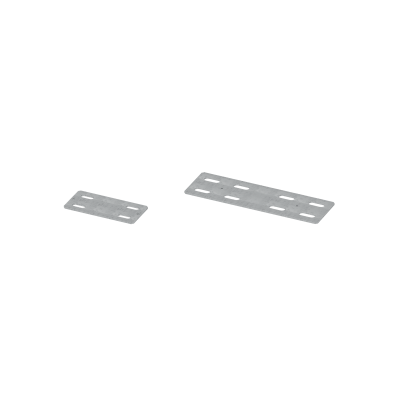

VGU PLATE T, płytka perforowana dwuwymiarowa do sił rozciągających.
Połączenie momentowe rozkłada się na działanie rozciągające, pochłaniane przez płytkę VGU PLATE T, i działanie ściskające, pochłaniane przez drewno lub, alternatywnie, przez łącznik ukryty DISC FLAT. Dzięki użyciu wkrętów VGS umieszczonych pod kątem 45°, VGU PLATE T pozwala na przeniesienie dużych naprężeń rozciągających.
Płytka perforowana dwuwymiarowa ze stali węglowej z ocynkowaniem galwanicznym posiada otwory do umieszczenia podkładek VGU, które pozwalają na zamontowanie wkrętów VGS pod kątem 45°. Przeznaczona do stosowania na drewnie litym i klejonym, CLT i LVL; ma zastosowanie w klasach użytkowania 1 i 2.
VGU PLATE T
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| VGUPLATET185 | 88 | 185 | 3 | 1 |
| VGUPLATET350 | 108 | 350 | 4 | 1 |
