ŁĄCZNIK UKRYTY Z UCHWYTEM DREWNO-DREWNO

System połączeń z uchwytem, szybki do zamontowania i zdemontowania, przeznaczony do wykonywania konstrukcji tymczasowych.

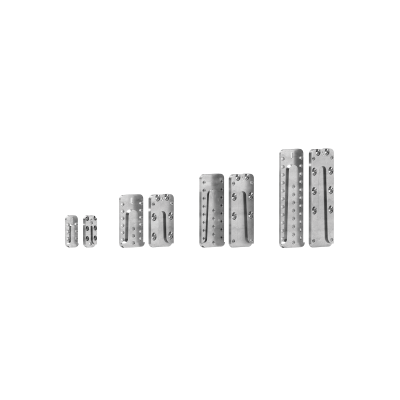

Dostępny w pięciu wersjach, do dostosowania dla belki drugorzędnej i przyłożonego obciążenia. Wytrzymałości ponad 60 kN.

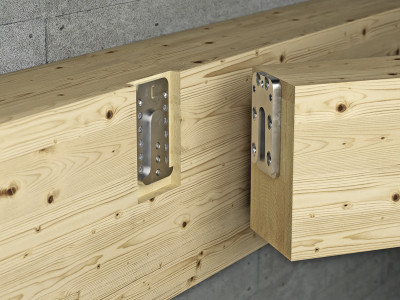

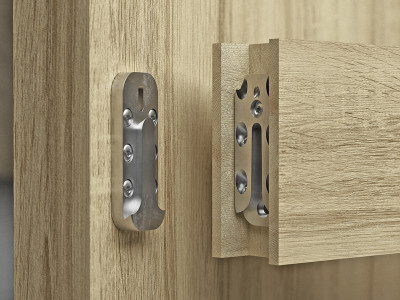

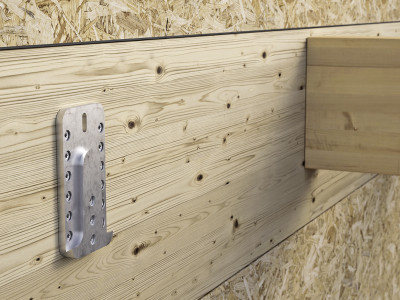

UV-T, łącznik ukryty do możliwych do demontowania połączeń drewno-drewno.

Skontaktuj się ze sprzedawcą

Opis
Dokumentacja
Kody i wymiary
Produkty powiązane

Opis

Wytrzymałości certyfikowane we wszystkich kierunkach obciążenia, zapewniają bezpieczne mocowanie również w obecności sił bocznych, osiowych i podnoszących, takich jak trzęsienia ziemi lub wiatr.

Trójwymiarowa płytka perforowana ze stopu aluminium przeznaczona jest do wykonywania połączeń ścinanych drewno-drewno i zastosowań wymagających wytrzymałości we wszystkich kierunkach. Jest również odpowiednia do stosowania na drewnie litym i klejonym, CLT i LVL.

Dokumentacja

Karta techniczna

Wybierz język
FILE CAD

Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język

UV T

CODE	B [mm]	H [mm]	s [mm]	B [in]	H [in]	s [in]	pcs.
UVT3070	30	70	16	1 3/16''	2 3/4''	0.63	25
UVT4085	40	85	16	1 9/16''	3 3/8''	0.63	25
UVT60115	60	115	16	2 3/8''	4 1/2''	0.63	25
UVT60160	60	160	16	2 3/8''	6 1/4''	0.63	10
UVT60215	60	215	16	2 3/8''	8 7/16''	0.63	10
