LOCK C

ŁĄCZNIK UKRYTY Z UCHWYTEM DREWNO-BETON

LOCK C jest łatwym w montażu łącznikiem ukrytym ze stopu aluminium do wykonywania połączeń drewno-beton. System z uchwytem przeznaczany jest do szybkiego demontażu belek drewnianych na potrzeby sezonowe.

Skontaktuj się ze sprzedawcą

Opis
Dokumentacja
Kody i wymiary
Produkty powiązane

Opis

LOCK C, PŁYTKA Z UCHWYTEM DO POŁĄCZEŃ DREWNO-BETON.

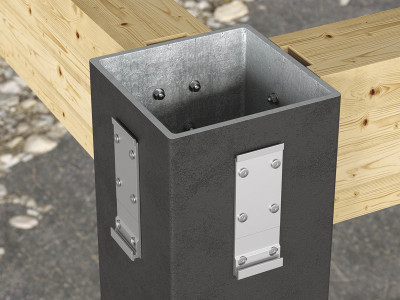

Szybki montaż na betonie zapewniany jest dzięki mocowaniu za pomocą kotew wkręcanych od strony betonu i wkrętów samowiercących od strony drewna. Mocowanie do betonu jest ukryte. Po zainstalowaniu bez frezowania zapewnia estetycznie zadowalający efekt fugi.

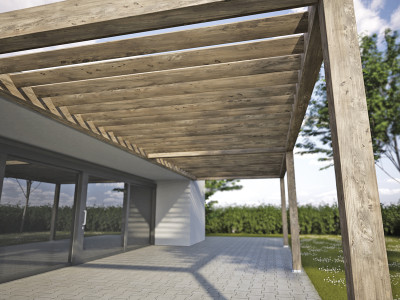

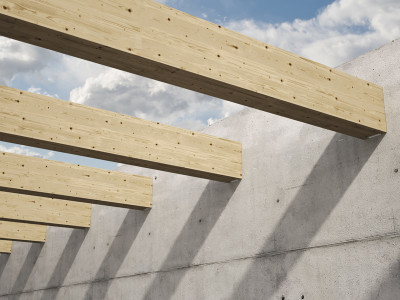

Wykonana ze stopu aluminium, płytka ukryta LOCK C przeznaczona jest do renowacji lub odnawiania istniejących budynków, jak również do wykonywania dachów lub pergoli przy betonowych podporach.

Wykonana ze stopu aluminium, może być używana do połączeń na ścinanie drewno-beton na drewnie litym i klejonym, CLT i LVL.

Dokumentacja

Karta techniczna

Wybierz język
LOCK: Wybór łącznika i przewodnik po trwałości

Wybierz język
ETA Certificate

Wybierz język
FILE CAD

Wybierz język
Pliki do Concrete Anchors

Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język

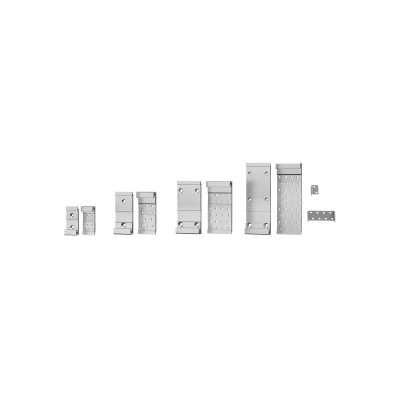

LOCK C

CODE	B [mm]	H [mm]	s [mm]	B [in]	H [in]	s [in]	pcs.
LOCKC53120	52.5	120	20	2 1/16''	4 3/4''	0.787	25
LOCKC75175	75	175	22	2 15/16''	6 7/8''	0.866	12
LOCKC100215	100	215	22	4''	8 7/16''	0.866	8
LOCKC100290	100	290	22	4''	11 7/16''	0.866	10

LOCK STOP

CODE	B [mm]	H [mm]	s [mm]	B [in]	H [in]	s [in]	pcs.	DOP
LOCKSTOP5	19	27.5	1.5	3/4''	1 1/16''	0.059	100	-
LOCKSTOP7	26.5	38	1.5	1 1/16''	1 1/2''	0.059	50	-
LOCKSTOP75	81	40	2.5	3 3/16''	1 9/16''	0.098	20
LOCKSTOP100	106	40	2.5	4 3/16''	1 9/16''	0.098	20
