ALUMEGA

ŁĄCZNIK ZAWIASOWY DO SYSTEMÓW SŁUPOWO-BELKOWYCH

ALUMEGA jest łącznikiem, który standaryzuje połączenia belka-belka i belka-słup w systemach słupowo-belkowych, również przy dużych rozpiętościach.

Złącze zawiasowe ALUMEGA umożliwia teoretyczne zachowanie zakładane przy projektowaniu połączeń drewno-drewno:

Działa jak połączenie zawiasowe pozwalające na swobodny obrót belki na końcach
W przypadku trzęsienia ziemi lub wiatru, połączenie podąża za ruchem obrotowym słupa, zachowując wytrzymałość na ścinanie przy obciążeniach grawitacyjnych pochodzących ze stropu i zmniejszając uszkodzenia konstrukcji

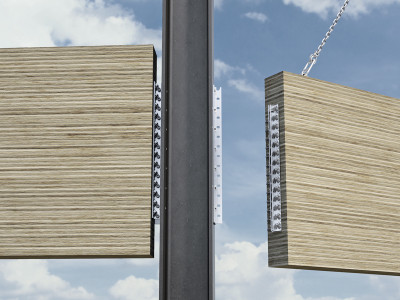

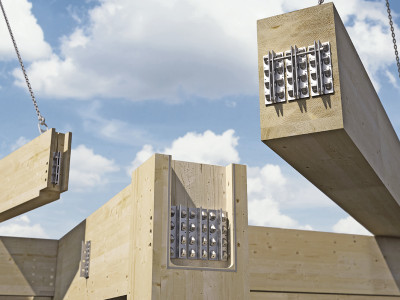

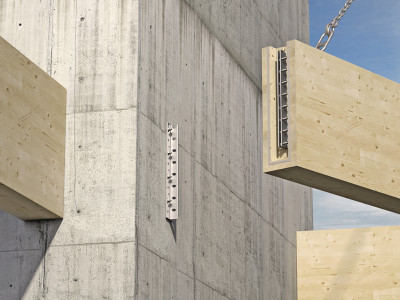

Możliwość umieszczenia kilku modułów obok siebie pozwala na rozwiązanie wszystkich połączeń na drewnie, betonie i stali

Skontaktuj się ze sprzedawcą

Opis
Dokumentacja
Kody i wymiary

Opis

ALUMEGA: tolerancja montażu i zdolność do rotacji.

Jest to złącze o najszerszej tolerancji montażowej spośród wszystkich złączy o dużej zdolności dostępnych na rynku:

• dzięki poziomym otworom fasolkowym, ALUMEGA może przesuwać się o 8mm (+-4mm) w kierunku osiowym
• jego specjalna geometria umożliwia tolerancję boczną prostopadłą do belki drugorzędnej
• Po rygorystycznym procesie regulacyjnym został przetestowany i certyfikowany zgodnie z ETA-23/0824

Dzięki otworom fasolkowym, połączenie doskonale zapobiega uszkodzeniom sejsmicznym. Statyczne zachowanie zawiasowe pozwala uniknąć momentów zginających na podporach, spowodowanych ugięciem belki.

ALUMEGA: z możliwości wstępnego zainstalowania i łatwy w montażu.

Górne rozszerzenie umożliwia zastosowanie śruby jako pomocy w pozycjonowaniu. Połączenie może być wstępnie zainstalowane w zakładzie i ukończone na miejscu budowy z użyciem zwykłych śrub do stali.

Dokumentacja

Karta techniczna

Wybierz język
ETA Certificate

Wybierz język
FILE CAD

Wybierz język
Pliki do Concrete Anchors

Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język
Arkusz kalkulacyjny Alumega_calculator

Wybierz język
Instrukcje instalacji (Alumega HV - JV)

Wybierz język
Installation manual (JIGALUMEGA)

Wybierz język

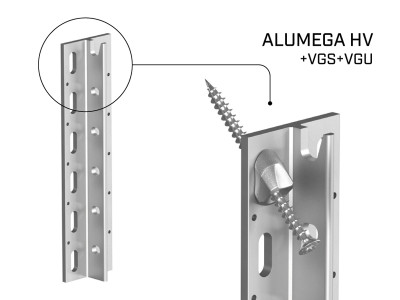

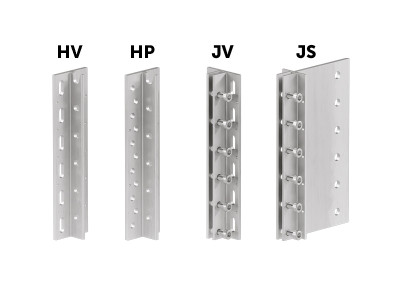

HV - HEADER CONNECTOR FOR TIMBER WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HV	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HV	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA600HV	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HV	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HV	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

HVG - HEADER CONNECTOR FOR TIMBER WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HVG	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HVG	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HVG	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HVG	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HVG	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HVG	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

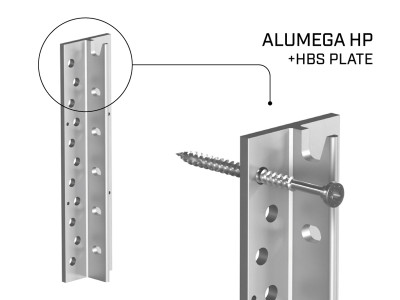

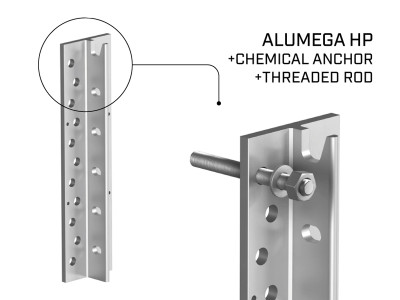

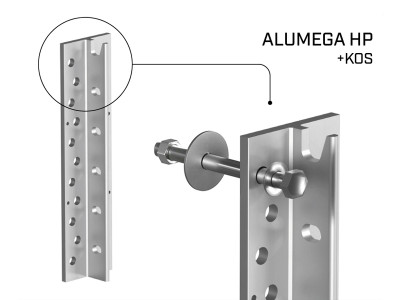

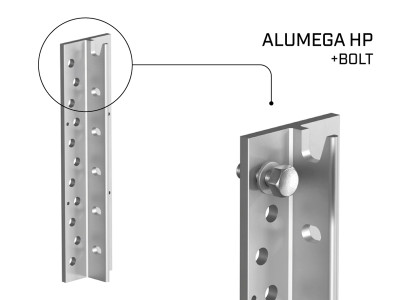

HP - HEADER CONNECTOR FOR TIMBER, CONCRETE AND STEEL

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HP	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HP	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HP	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HP	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HP	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HP	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

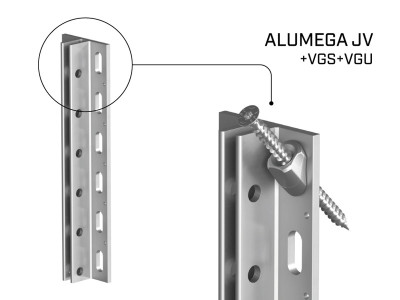

JV - JOIST CONNECTOR WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.	DOP
ALUMEGA360JV	95	49	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA840JV	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

JVG - JOIST CONNECTOR WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240JVG	95	49	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360JVG	95	49	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480JVG	95	49	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600JVG	95	49	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720JVG	95	49	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840JVG	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

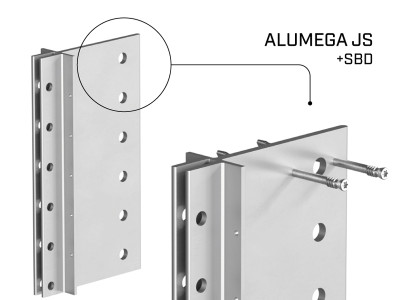

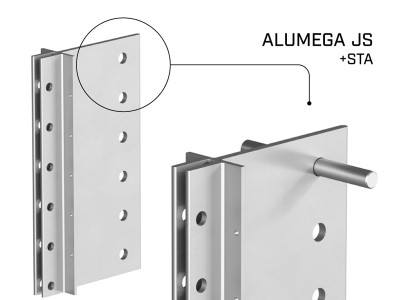

JS - JOIST CONNECTOR WITH STA/SBD DOWELS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240JS	68	49	240	2 11/16''	1 15/16''	9 1/2''	1
ALUMEGA360JS	68	49	360	2 11/16''	1 15/16''	14 1/4''	1
ALUMEGA480JS	68	49	480	2 11/16''	1 15/16''	19''	1
ALUMEGA600JS	68	49	600	2 11/16''	1 15/16''	23 5/8''	1
ALUMEGA720JS	68	49	720	2 11/16''	1 15/16''	28 3/8''	1
ALUMEGA840JS	68	49	840	2 11/16''	1 15/16''	33 1/16''	1

MEGABOLT - CYLINDRICAL HEAD BOLT WITH HEXAGON SOCKET

CODE	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pcs.
MEGABOLT12030	12	30	0.48	1 3/16''	100
MEGABOLT12150	12	150	0.48	6''	50
MEGABOLT12270	12	270	0.48	10 5/8''	25

HEX WRENCH 10 mm

CODE	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pcs.
HEX10L234	10	234	0.4	9 3/16''	1

JIG ALUMEGA

CODE	description	pcs.
JIGALUMEGA10	82 (1J) - 97 (1H)	1
JIGALUMEGA22	94 (2J) - 109 (2H)	1

JIGVGS

CODE		description	L [mm]	L [in]	pcs.
JIGVGS9	New	pre-drilling template Ø5	80	3 1/8''	1
JIGVGSH9	New	pre-drilling template Ø6	80	3 1/8''	1
