HOME ZAMOCOWANIA PłYTKI I łąCZNIKI KĄTOWNIKI STANDARDOWE WBR - WBO - WVS - WHO

WBR - WBO - WVS - WHO

KĄTOWNIKI RÓŻNE

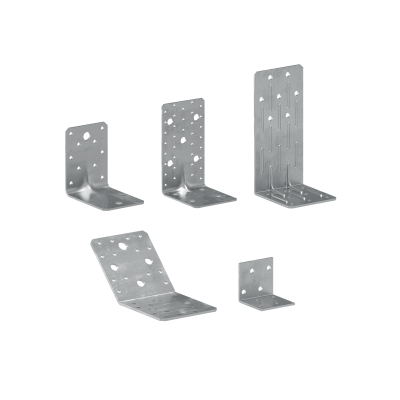

Płytki perforowane trójwymiarowe ze stali węglowej ocynkowanej galwanicznie. Geometria nadająca się do różnego rodzaju zastosowań. Przydatność dla danego zastosowania gwarantowana przez oznaczenie CE zgodnie z ETA.

Skontaktuj się ze sprzedawcą

Dokumentacja
Kody i wymiary
Produkty powiązane

Dokumentacja

Karta techniczna

Wybierz język
ETA Certificate

Wybierz język
FILE CAD

Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język

WBR 70-90-100

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
WBR07015	55	70	70	2 3/16''	2 3/4''	2 3/4''	100
WBR09015	65	90	90	2 9/16''	3 1/2''	3 1/2''	100
WBR10020	90	105	105	3 1/2''	4 1/8''	4 1/8''	50

WBR A2 70-90-100

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
AI7055	55	70	70	2 3/16''	2 3/4''	2 3/4''	100
AI9065	65	90	90	2 9/16''	3 1/2''	3 1/2''	100
AI10090	90	105	105	3 1/2''	4 1/8''	4 1/8''	50

WBR 90110-170

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.	DOP
WBR90110	110	50	90	4 3/8''	1 15/16''	3 1/2''	50
WBR170	95	114	174	3 3/4''	4 1/2''	6 7/8''	25

WBO 50-60-90

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
WBO5040	40	50	50	1 9/16''	1 15/16''	1 15/16''	150
WBO6045	45	60	60	1 3/4''	2 3/8''	2 3/8''	50
WBO9040	40	90	90	1 9/16''	3 1/2''	3 1/2''	100

WBO 135°

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.	DOP
WBO13509	65	90	90	2 9/16''	3 1/2''	3 1/2''	100
WBO13510	90	100	100	3 1/2''	4''	4''	40

WVS 80-120

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.	DOP
WVS8060	55	60	80	2 3/16''	2 3/8''	3 1/8''	100
WVS12060	55	60	120	2 3/16''	2 3/8''	4 3/4''	100

WVS 90

CODE	B [mm]	P [mm]	H [mm]	pcs.
WVS9050	50	50	90	100
WVS9060	60	60	90	100
WVS9080	80	50	90	100

WHO 40-60

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
WHO4040	40	40	40	1 9/16''	1 9/16''	1 9/16''	200
WHO4060	60	40	40	2 3/8''	1 9/16''	1 9/16''	150
WHO6040	40	60	60	1 9/16''	2 3/8''	2 3/8''	150

WHO 120-160-200

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
WHO12040	40	95	120	1 9/16''	3 3/4''	4 3/4''	100
WHO16060	60	80	160	2 3/8''	3 1/8''	6 1/4''	50
WHO200100	100	100	200	4''	4''	8''	25

WHO A2 | AISI304 - LBV A2 | AISI304

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
WHOI1540	15	40	40	9/16''	1 9/16''	1 9/16''	50
LBVI15100	15	100	-	9/16''	4''	-	50
