HOME ZAMOCOWANIA WKRęTY DO DREWNA VGU

VGU

PODKŁADKA 45° DO VGS

VGU jest podkładką, która umożliwia montaż wkrętów do drewna VGS na płytach stalowych o nachyleniu 45°.

Ergonomiczne wyprofilowanie zapewnia solidny chwyt i precyzję podczas montażu.

Dostępna w 3 wersjach kompatybilnych z VGS Ø9, Ø11 i Ø13 mm dla płyt o różnej grubości.

Skontaktuj się ze sprzedawcą

Opis
Dokumentacja
Kody i wymiary
Produkty powiązane

Opis

VGU, podkładka 45° do prawidłowego montażu wkrętów do drewna VGS

Podkładka VGU posiada oznakowanie CE, zgodnym z ETA 11/0030.

Zastosowanie podkładek VGU z wkrętami do drewna VGS nachylonymi pod kątem 45° w płytach stalowych przywraca wartości wytrzymałościowe wkrętu na przesuwanie.

Dostępny jest również wzornik VGU JIG, który ułatwia wykonanie nawiercenia wstępnego o nachyleniu 45°, aby ułatwić pó≈∫niejsze wkręcenie wkręta do drewna VGS w podkładkę; zalecana długość nawiercenia wstępnego wynosi co najmniej 20 mm.

Podkładka VGU jest wykonany ze stali węglowej ocynkowanej galwanicznie. Przeznaczona jest do stosowania na płytach drewnopochodnych, drewnie litym, drewnie klejonym, CLT, LVL i drewnie o wysokiej gęstości. Klasy użytkowania 1 i 2.

Dokumentacja

Karta techniczna
Wybierz język
ICC-ES Evaluation report USA

Wybierz język
ICC-ES Listing report CANADA

Wybierz język
ETA Certificate

Wybierz język
FILE CAD

Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język
Instrukcje Instalacji VGS
Wybierz język

VGU

CODE	version	pcs.	DOP
VGU945	for screw VGS Ø9	25
VGU1145	for screw VGS Ø11	25
VGU1345	for screw VGS Ø13	25

VGU DE

CODE	version	pcs.	DOP
VGU945DE	for screw VGS Ø9	25
VGU1145DE	for screw VGS Ø11	25
VGU1345DE	for screw VGS Ø13	25

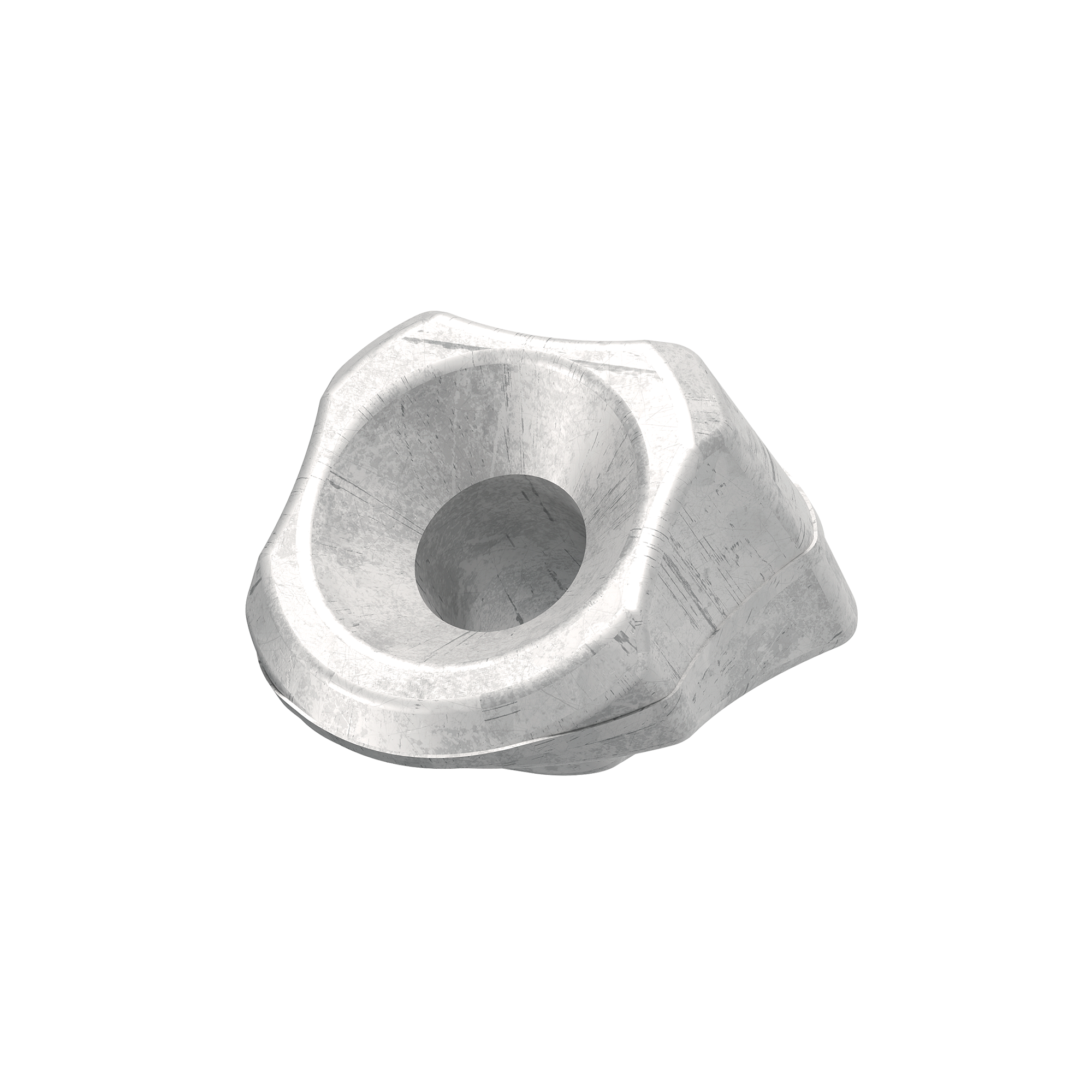

VGU EVO DE

CODE	version	pcs.
VGUEVO945DE	for screw VGS Ø9	25
VGUEVO1145DE	for screw VGS Ø11	25
VGUEVO1345DE	for screw VGS Ø13	25
