LOCK T MIDI

ŁĄCZNIK UKRYTY Z UCHWYTEM DREWNO-DREWNO

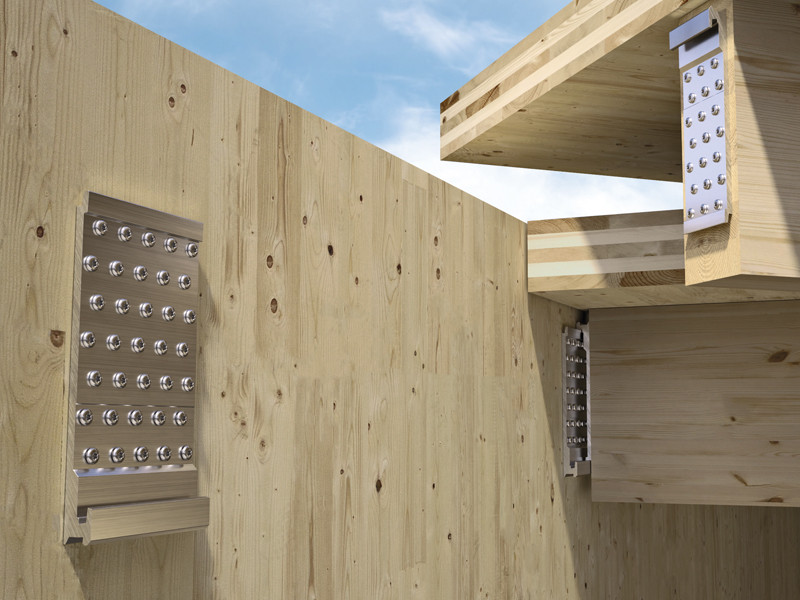

LOCK T MIDI to innowacyjna płytka z uchwytem do całkowicie ukrytych połączeń drewno-drewno, która zapewnia wyjątkową wytrzymałość.
Łatwa do demontażu, przeznaczona jest do tworzenia niewielkich konstrukcji. Może być stosowana jako łącznik ukryty również z elementami o zmniejszonym przekroju.

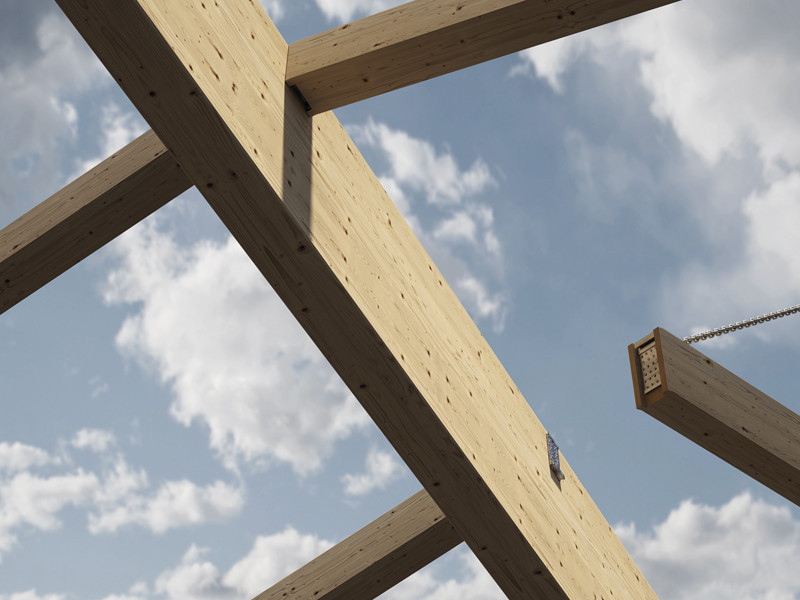

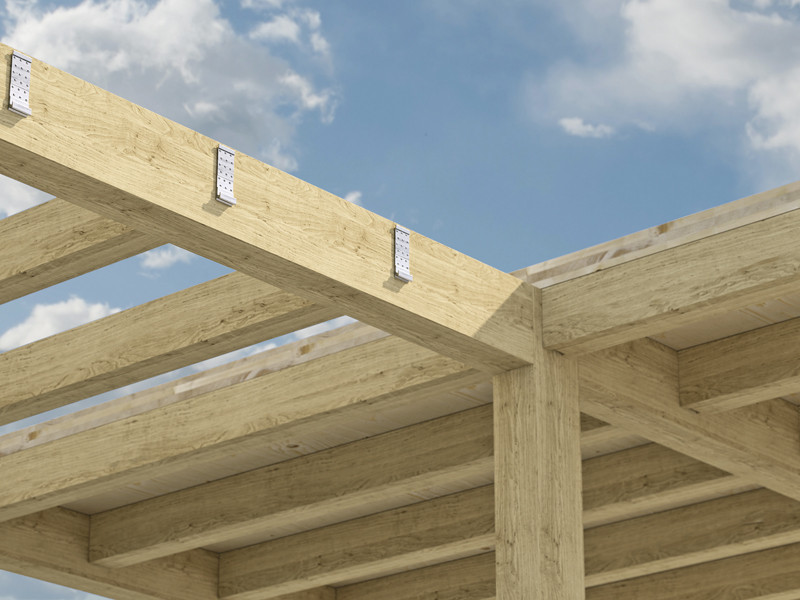

Optymalna dla systemów słupowo-ryglowych, wiat samochodowych, pergoli lub stropów, w zastosowaniach wewnętrznych i zewnętrznych.

Skontaktuj się ze sprzedawcą

Opis
Dokumentacja
Kody i wymiary

Opis

LOCK T MIDI: MOCNY, BEZPIECZNY, MOŻLIWY DO ZDEMONTOWANIA, NADAJE SIĘ DO ŚRODOWISK AGRESYWNYCH.

LOCK T MIDI to trójwymiarowa płytka perforowana ze stopu aluminium. Łącznik może być instalowany w różnych konfiguracjach, z frezowaniem w elemencie głównym lub belce drugorzędnej, w przypadku montażu ukrytego, lub bez specjalnych cięć, w przypadku montażu odkrytego.

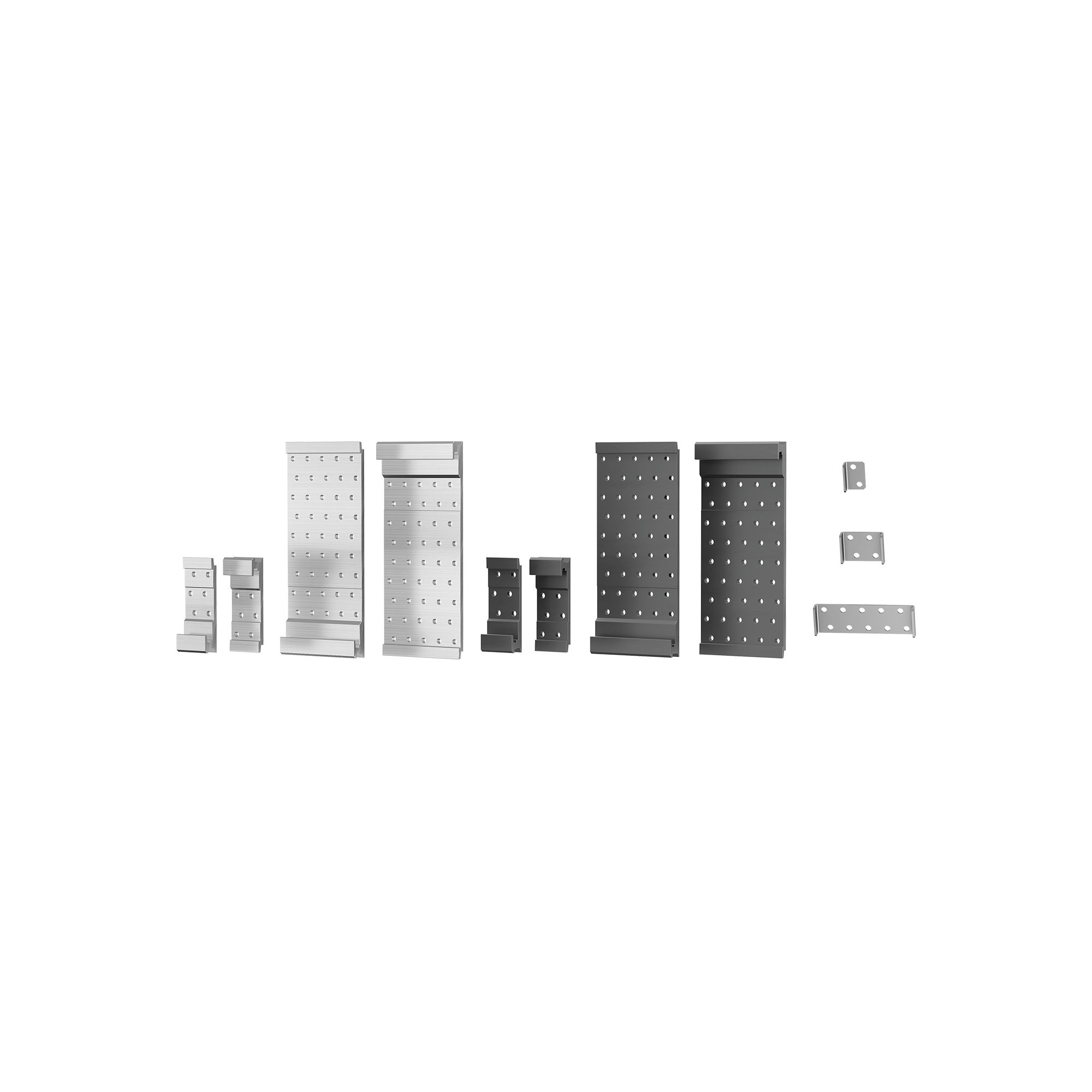

Płytka z uchwytem do połączeń drewno-drewno LOCK T MIDI dostępna jest w dwóch wersjach: standardowej lub EVO, malowanej na kolor czarnego grafitu, zapewniającego wyjątkowe właściwości. Obie wersje mogą być stosowane z trzema odmianami wkrętów: ze stali nierdzewnej martenzytycznej, ze stali węglowej oraz z powłoką C4 EVO. Idealna kombinacja łącznika z wkrętem spełnia wszystkie wymagania dotyczące mocowania, z myślą o środowisku agresywnym lub obecności agresywnego drewna zawierającego taninę, takiego jak kasztan i dąb.

Boczne płytki mocujące LOCK STOP i wkręt uniemożliwiający wysunięcie pionowe umożliwiają uzyskanie certyfikowanych wytrzymałości we wszystkich kierunkach w każdej konfiguracji.
Połączenie z frezowaniem w elemencie głównym umożliwia spełnienie wymagań w zakresie odporności ogniowej.

Dzięki montażowi za pomocą jednego rodzaju wkrętu, montaż LOCK T MIDI jest łatwy i szybki. Obie części łącznika mogą być wstępnie zamontowane na elementach drewnianych poza miejscem budowy, bez konieczności mocowania na miejscu.

Dokumentacja

Karta techniczna
Wybierz język
LOCK: Wybór łącznika i przewodnik po trwałości
Wybierz język
ETA Certificate

Wybierz język
FILE CAD

Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język
LOCK Calculator – Spreadsheet according to Eurocode 1995
Wybierz język
LOCK Calculator – Spreadsheet according to NDS (USA building code)

Wybierz język

LOCK T MIDI

CODE	B [mm]	H [mm]	P [mm]	B [in]	H [in]	P [in]	pcs.
LOCKT50135	50	135	22	-	-	-	25
LOCKT50175	50	175	22	-	-	-	18
LOCKT75175	75	175	22	-	-	-	12
LOCKT75215	75	215	22	-	-	-	12
LOCKT100215	100	215	22	-	-	-	8
LOCKT75240	75	240	22	-	-	-	20
LOCKT100240	100	240	22	-	-	-	10
LOCKT125240	125	240	22	-	-	-	10
LOCKT75265	75	265	22	-	-	-	20
LOCKT100265	100	265	22	-	-	-	10
LOCKT125265	125	265	22	-	-	-	10
LOCKT75290	75	290	22	-	-	-	20
LOCKT100290	100	290	22	-	-	-	10
LOCKT125290	125	290	22	-	-	-	10

LOCK T MIDI EVO

CODE	B [mm]	H [mm]	P [mm]	B [in]	H [in]	P [in]	pcs.
LOCKTEVO50135	50	135	22	-	-	-	25
LOCKTEVO50175	50	175	22	-	-	-	18
LOCKTEVO75175	75	175	22	-	-	-	12
LOCKTEVO75215	75	215	22	-	-	-	12
LOCKTEV100215	100	215	22	-	-	-	8
LOCKTEV75240	75	240	22	-	-	-	20
LOCKTEV100240	100	240	22	-	-	-	10
LOCKTEV125240	125	240	22	-	-	-	10
LOCKTEV75265	75	265	22	-	-	-	20
LOCKTEV100265	100	265	22	-	-	-	10
LOCKTEV125265	125	265	22	-	-	-	10
LOCKTEV75290	75	290	22	-	-	-	20
LOCKTEV100290	100	290	22	-	-	-	10
LOCKTEV125290	125	290	22	-	-	-	10

LOCK STOP

CODE	B [mm]	H [mm]	P [mm]	s [mm]	B [in]	H [in]	P [in]	s [in]	pcs.	DOP
LOCKSTOP7	26.5	38	15	1.5	-	-	-	0.059	50	-
LOCKSTOP50	56	40	15.5	2.5	-	-	-	0.098	40
LOCKSTOP75	81	40	15.5	2.5	-	-	-	0.098	20
LOCKSTOP100	106	40	15.5	2.5	-	-	-	0.098	20
LOCKSTOP125	131	40	15.5	2.5	-	-	-	0.098	20
