ALUMEGA

ŁĄCZNIK ZAWIASOWY DO SYSTEMÓW SŁUPOWO-BELKOWYCH

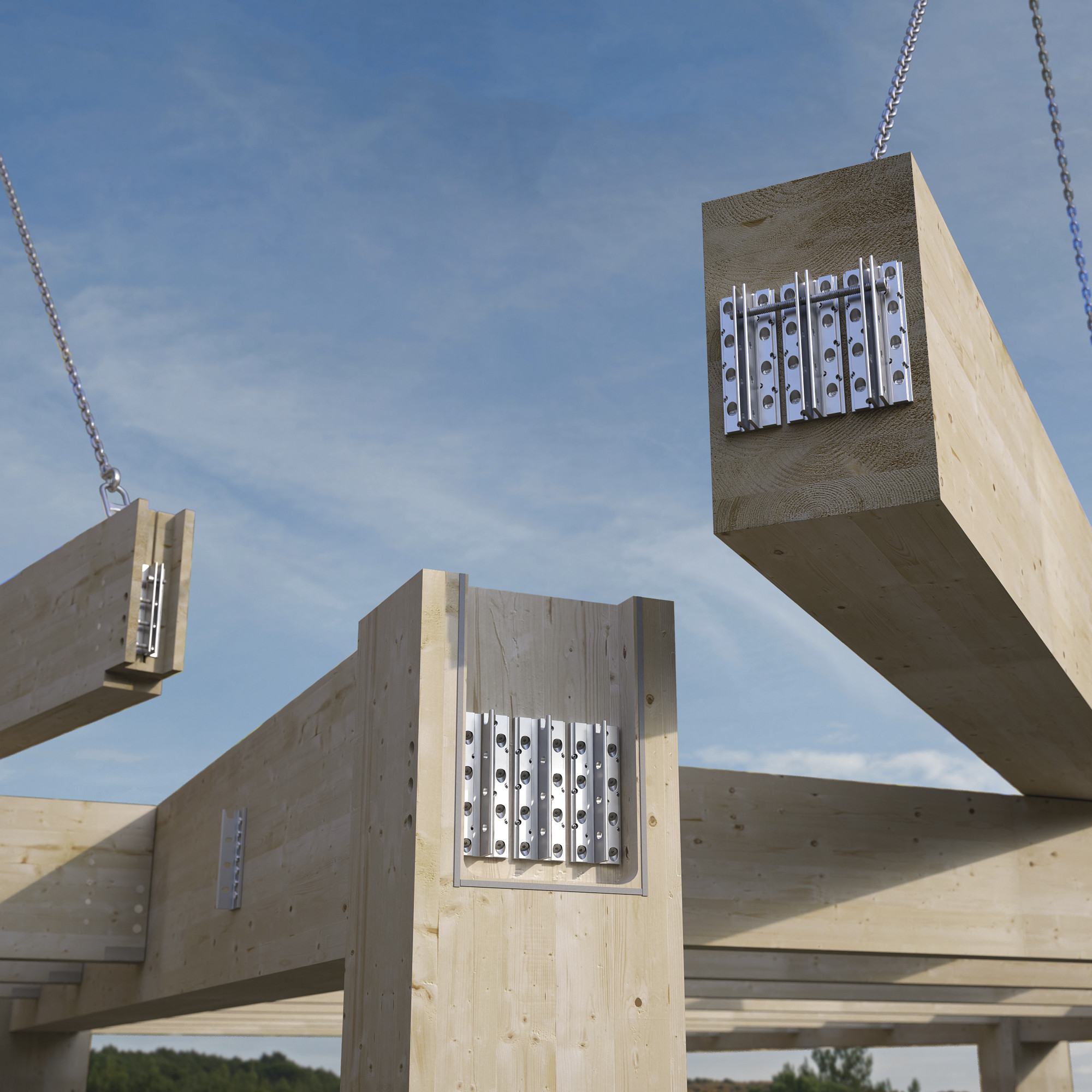

ALUMEGA jest łącznikiem, który standaryzuje połączenia belka-belka i belka-słup w systemach słupowo-belkowych, również przy dużych rozpiętościach.

Złącze zawiasowe ALUMEGA umożliwia teoretyczne zachowanie zakładane przy projektowaniu połączeń drewno-drewno:

Działa jak połączenie zawiasowe pozwalające na swobodny obrót belki na końcach
W przypadku trzęsienia ziemi lub wiatru, połączenie podąża za ruchem obrotowym słupa, zachowując wytrzymałość na ścinanie przy obciążeniach grawitacyjnych pochodzących ze stropu i zmniejszając uszkodzenia konstrukcji

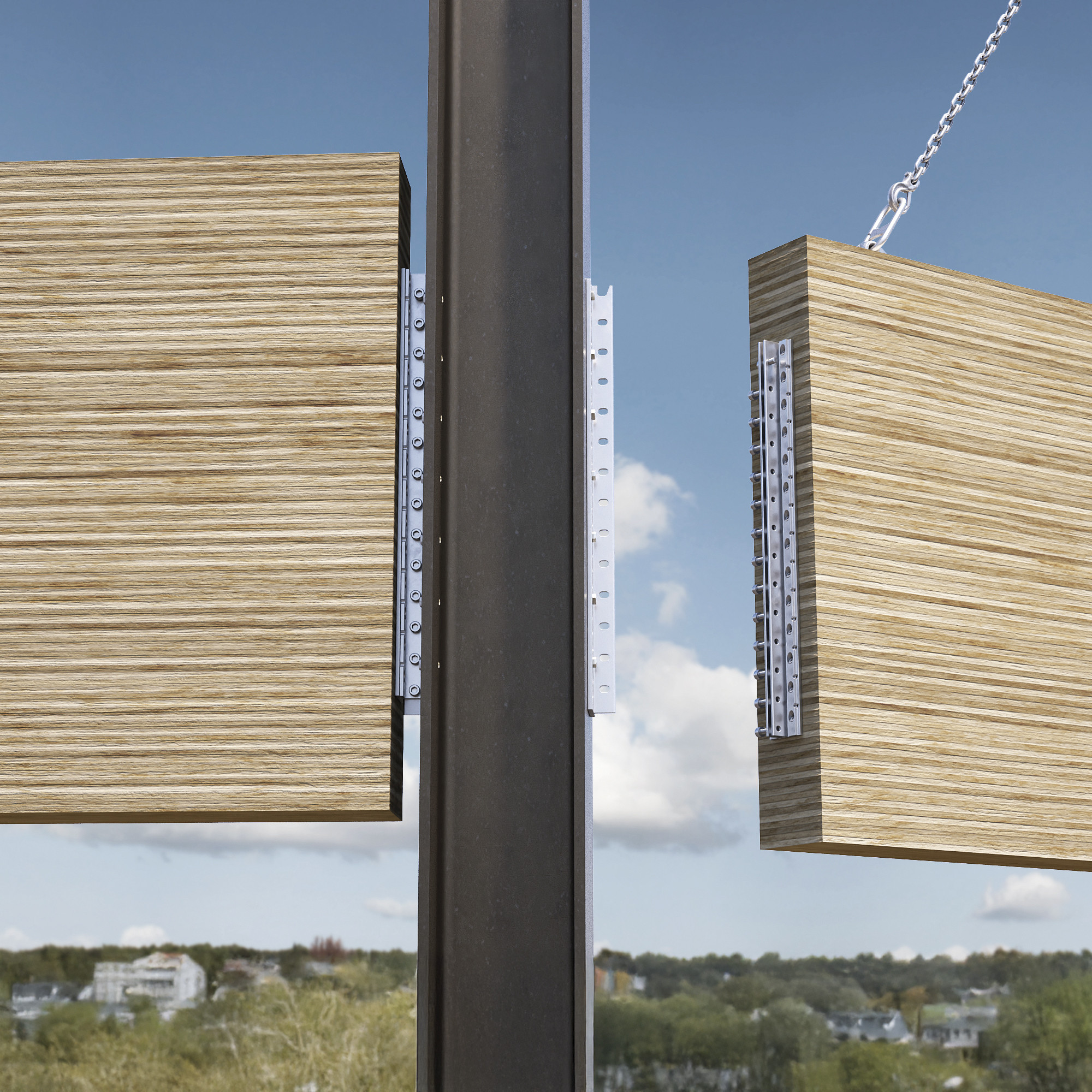

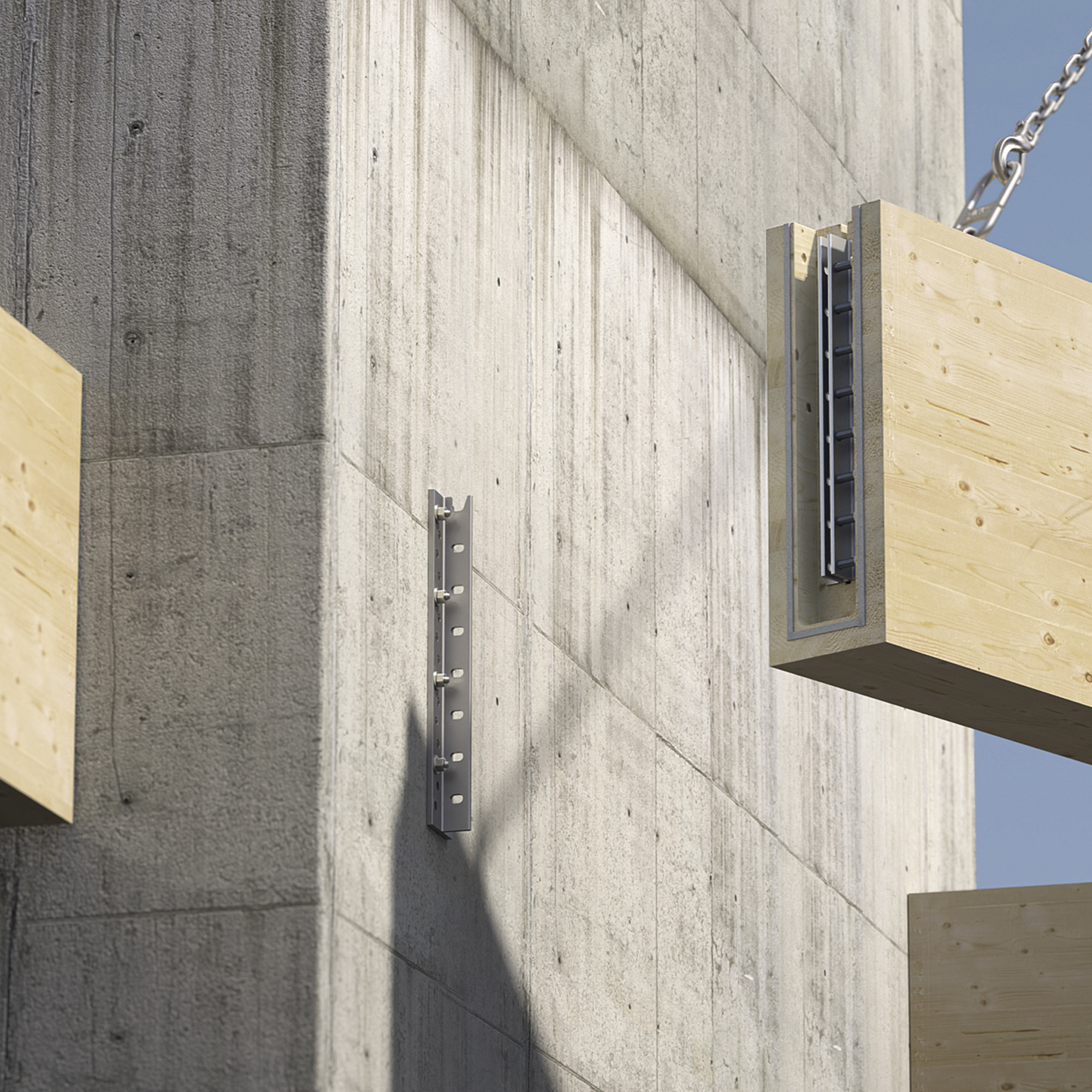

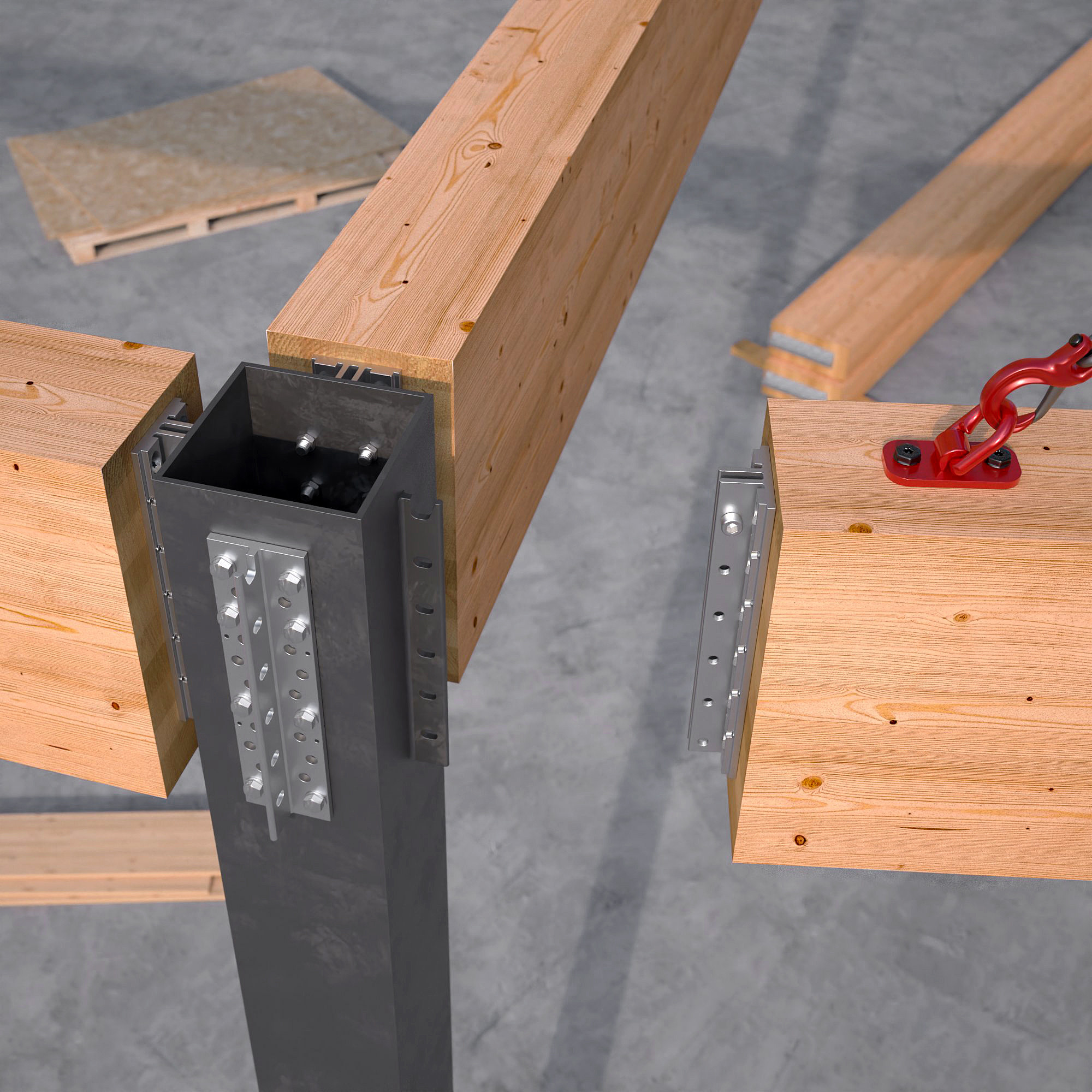

Możliwość umieszczenia kilku modułów obok siebie pozwala na rozwiązanie wszystkich połączeń na drewnie, betonie i stali

Skontaktuj się ze sprzedawcą

Opis
Dokumentacja
Kody i wymiary

Opis

ALUMEGA: tolerancja montażu i zdolność do rotacji.

Jest to złącze o najszerszej tolerancji montażowej spośród wszystkich złączy o dużej zdolności dostępnych na rynku:

• dzięki poziomym otworom fasolkowym, ALUMEGA może przesuwać się o 8mm (+-4mm) w kierunku osiowym
• jego specjalna geometria umożliwia tolerancję boczną prostopadłą do belki drugorzędnej
• Po rygorystycznym procesie regulacyjnym został przetestowany i certyfikowany zgodnie z ETA-23/0824

Dzięki otworom fasolkowym, połączenie doskonale zapobiega uszkodzeniom sejsmicznym. Statyczne zachowanie zawiasowe pozwala uniknąć momentów zginających na podporach, spowodowanych ugięciem belki.

ALUMEGA: z możliwości wstępnego zainstalowania i łatwy w montażu.

Górne rozszerzenie umożliwia zastosowanie śruby jako pomocy w pozycjonowaniu. Połączenie może być wstępnie zainstalowane w zakładzie i ukończone na miejscu budowy z użyciem zwykłych śrub do stali.

Dokumentacja

Karta techniczna
Wybierz język
Karta techniczna Old
Wybierz język
ICC-ES Evaluation report USA

Wybierz język
ETA Certificate

Wybierz język
FILE CAD

Wybierz język
Pliki do Concrete Anchors
Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język
Arkusz kalkulacyjny Alumega_calculator

Wybierz język
Instrukcje instalacji (Alumega HV - JV)
Wybierz język
Installation manual (JIGALUMEGA)

Wybierz język

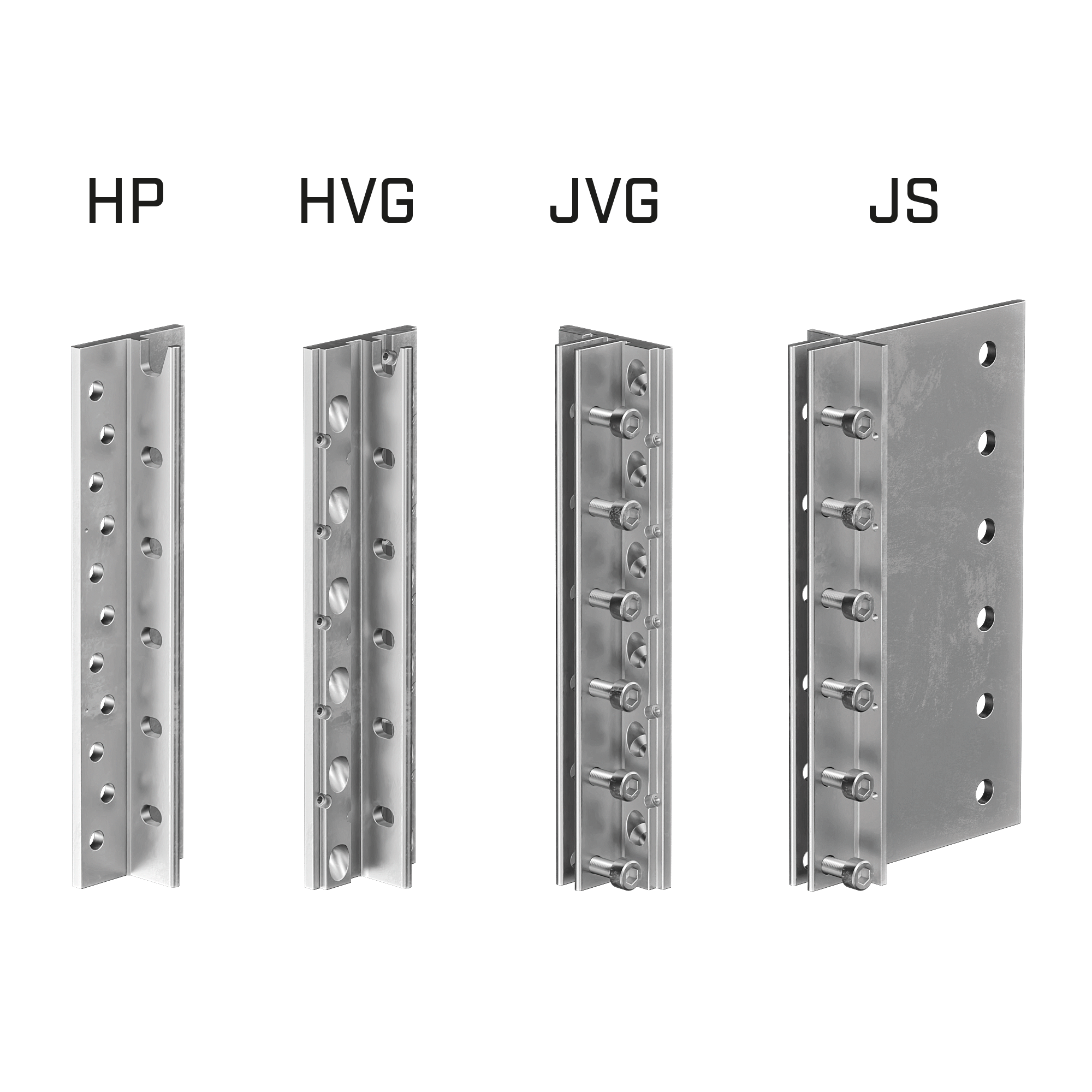

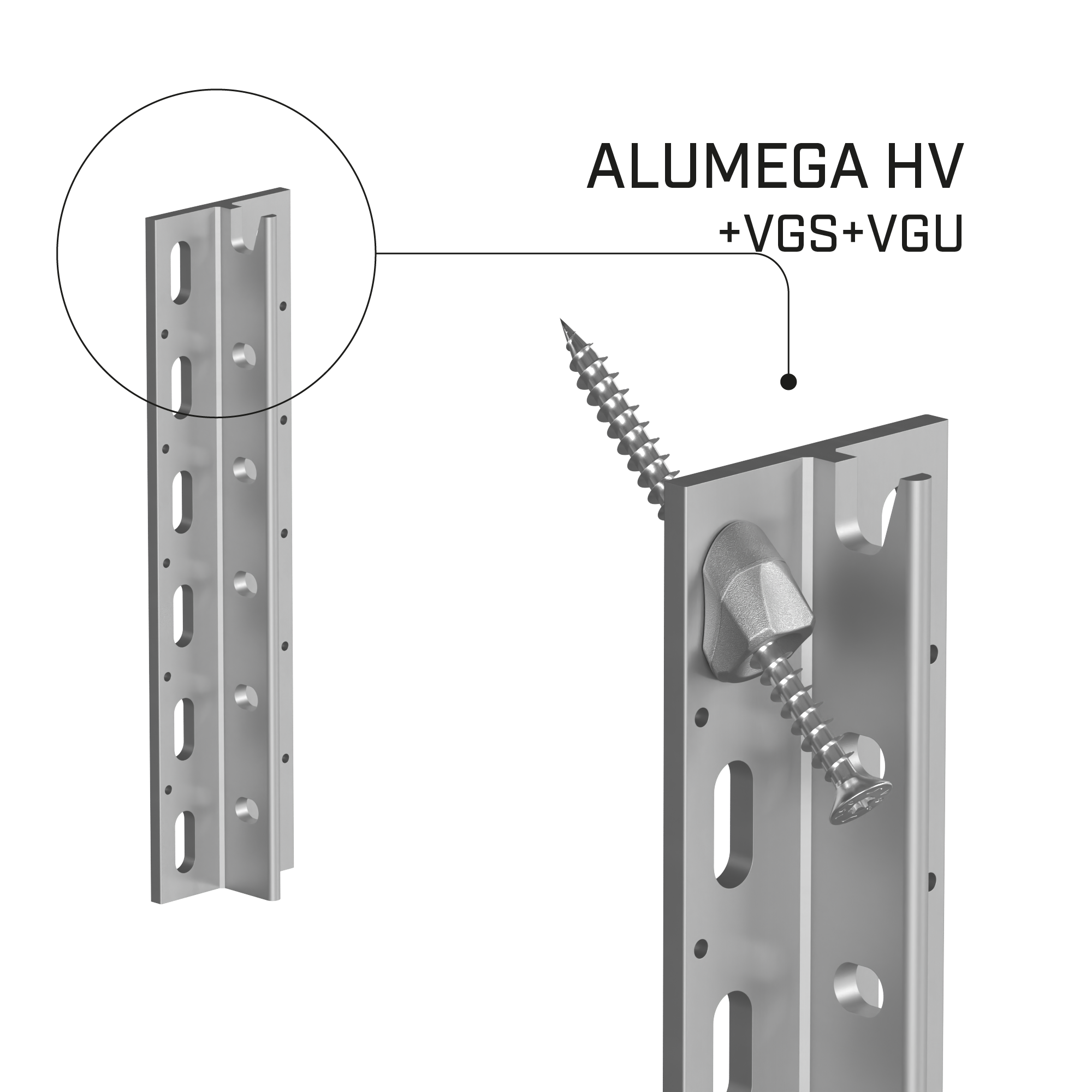

HV - HEADER CONNECTOR FOR TIMBER WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HV	95	50	240	-	-	-	1
ALUMEGA360HV	95	50	360	-	-	-	1
ALUMEGA720HV	95	50	720	-	-	-	1
ALUMEGA840HV	95	50	840	-	-	-	1

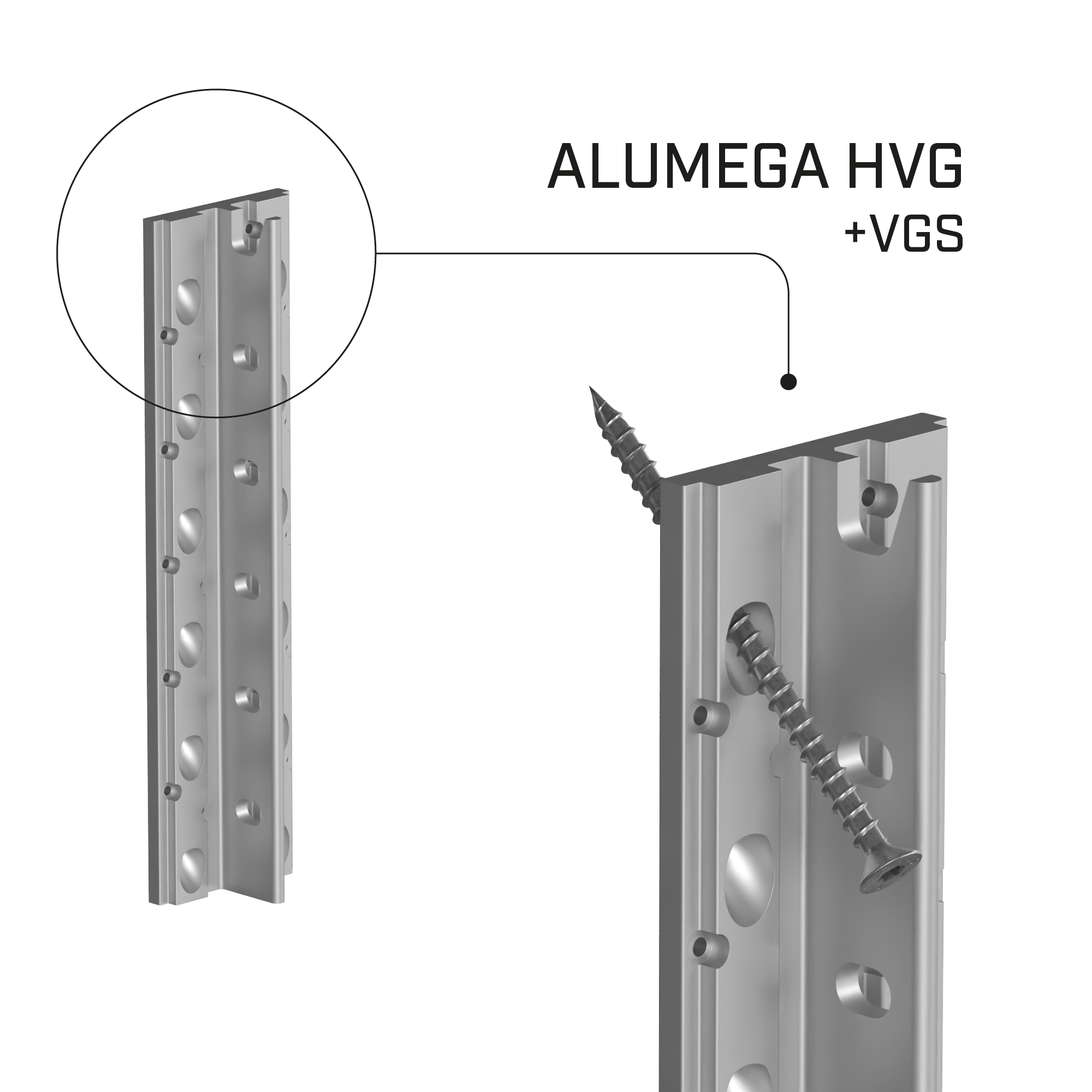

HVG - HEADER CONNECTOR FOR TIMBER WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HVG	95	50	240	-	-	-	1
ALUMEGA360HVG	95	50	360	-	-	-	1
ALUMEGA480HVG	95	50	480	-	-	-	1
ALUMEGA600HVG	95	50	600	-	-	-	1
ALUMEGA720HVG	95	50	720	-	-	-	1
ALUMEGA840HVG	95	50	840	-	-	-	1

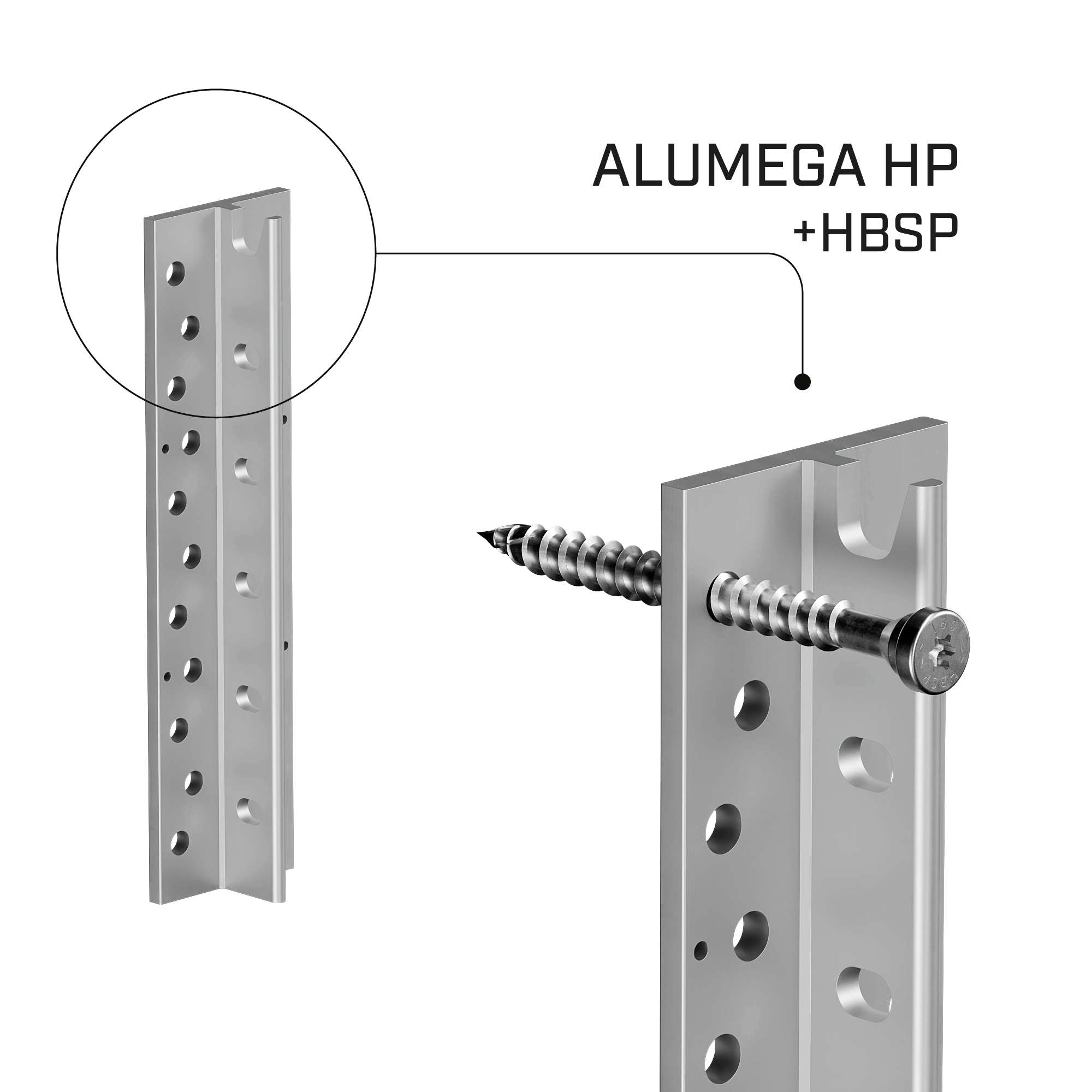

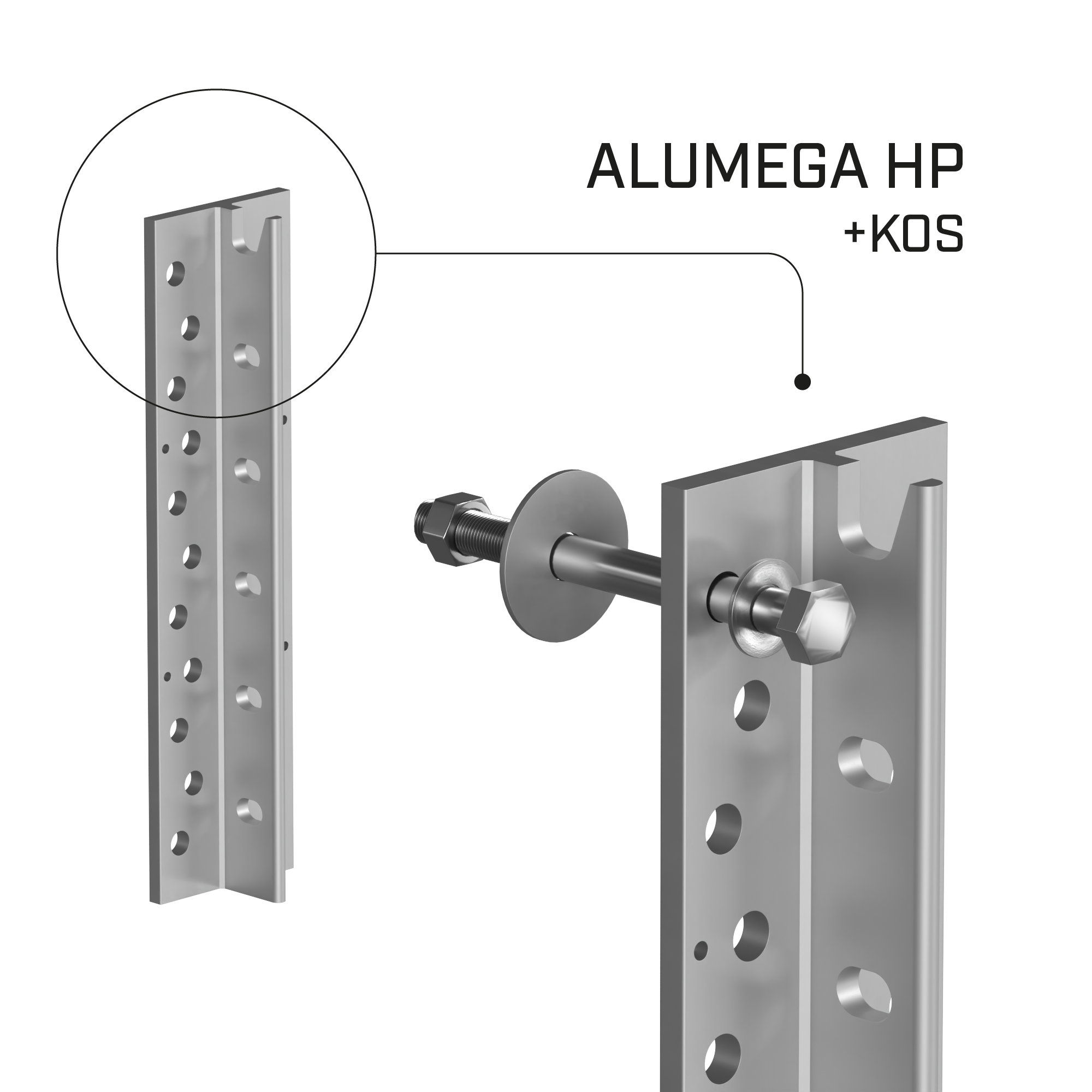

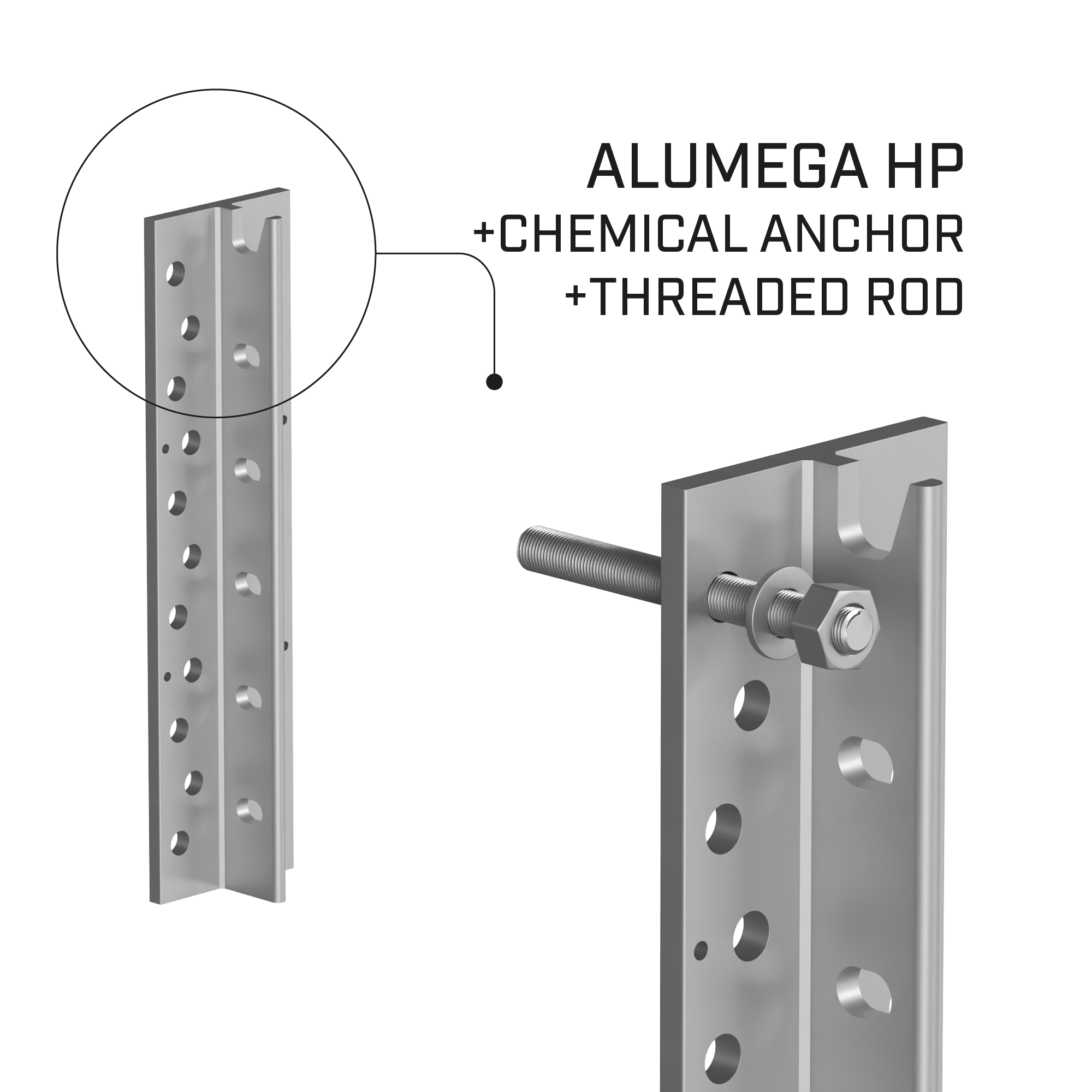

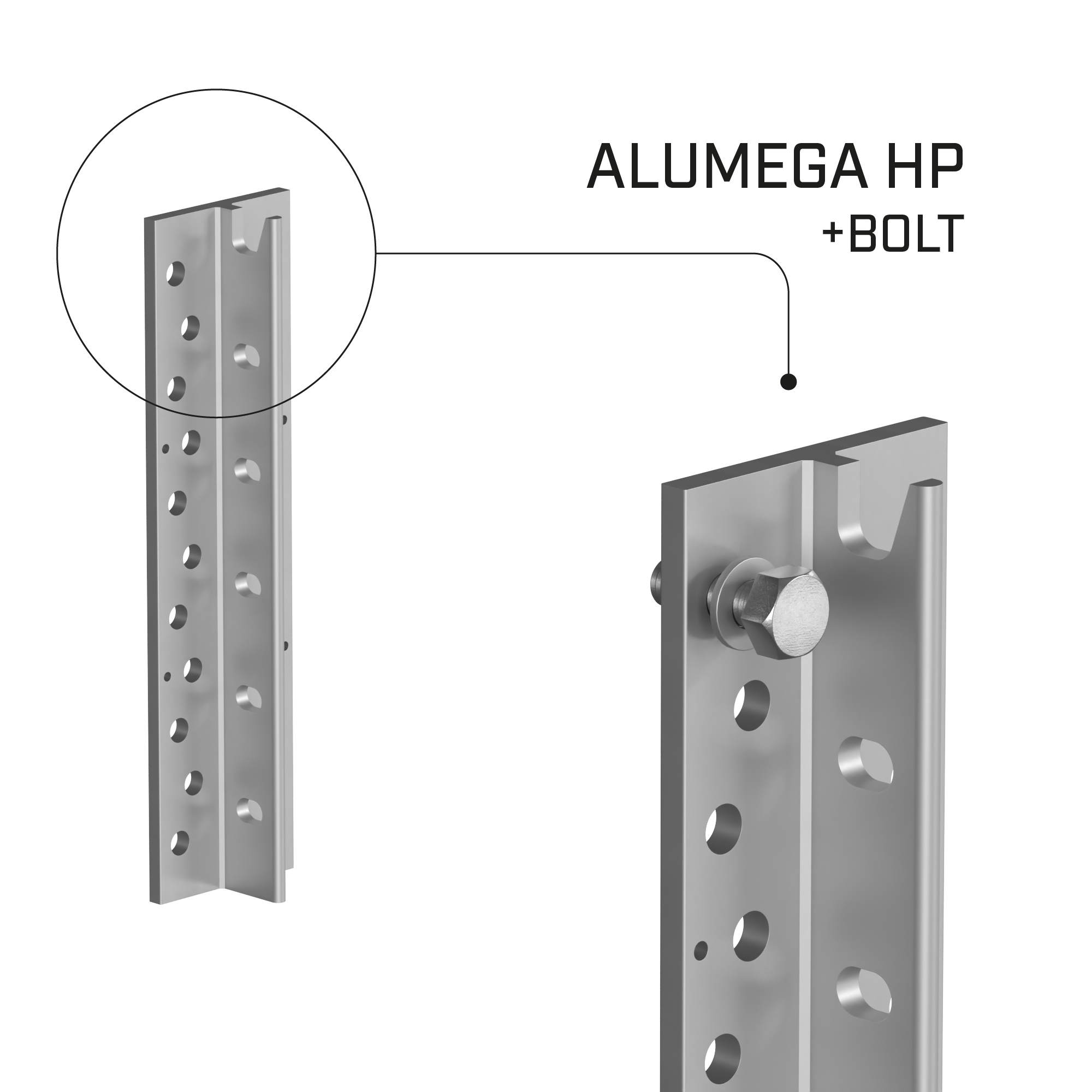

HP - HEADER CONNECTOR FOR TIMBER, CONCRETE AND STEEL

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HP	95	50	240	-	-	-	1
ALUMEGA360HP	95	50	360	-	-	-	1
ALUMEGA480HP	95	50	480	-	-	-	1
ALUMEGA600HP	95	50	600	-	-	-	1
ALUMEGA720HP	95	50	720	-	-	-	1
ALUMEGA840HP	95	50	840	-	-	-	1

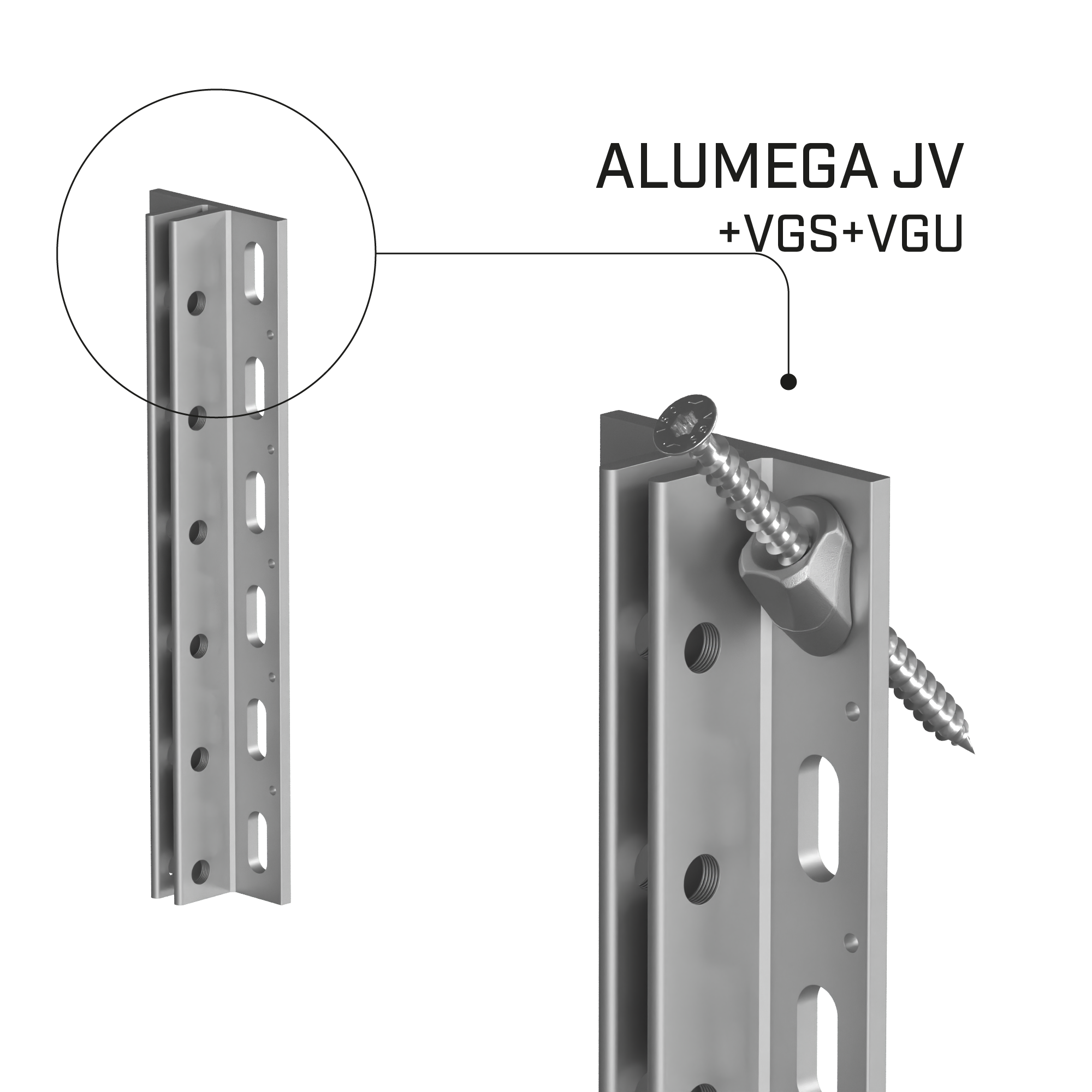

JV - JOIST CONNECTOR WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.	DOP
ALUMEGA840JV	95	49	840	-	-	-	1

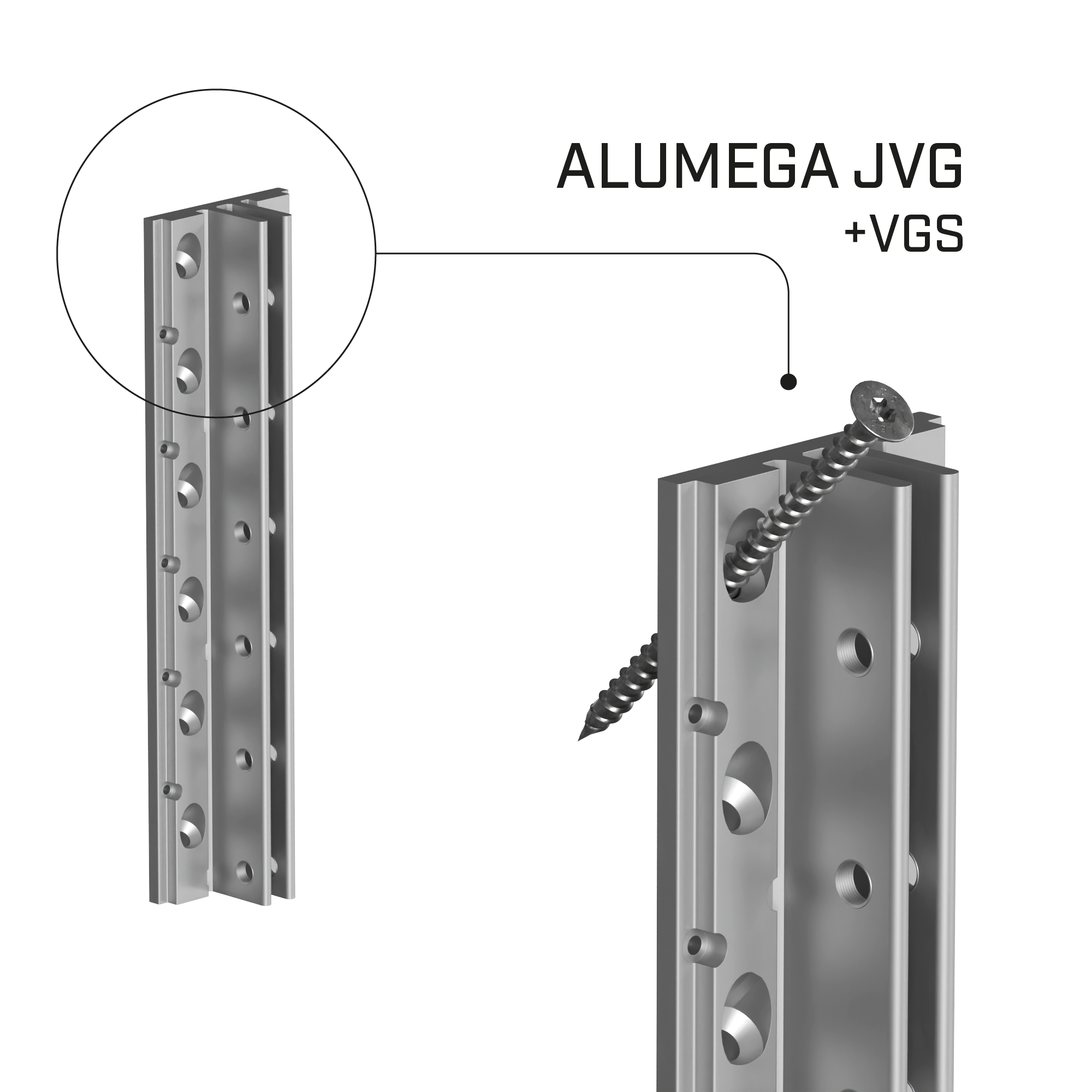

JVG - JOIST CONNECTOR WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240JVG	95	49	240	-	-	-	1
ALUMEGA360JVG	95	49	360	-	-	-	1
ALUMEGA480JVG	95	49	480	-	-	-	1
ALUMEGA600JVG	95	49	600	-	-	-	1
ALUMEGA720JVG	95	49	720	-	-	-	1
ALUMEGA840JVG	95	49	840	-	-	-	1

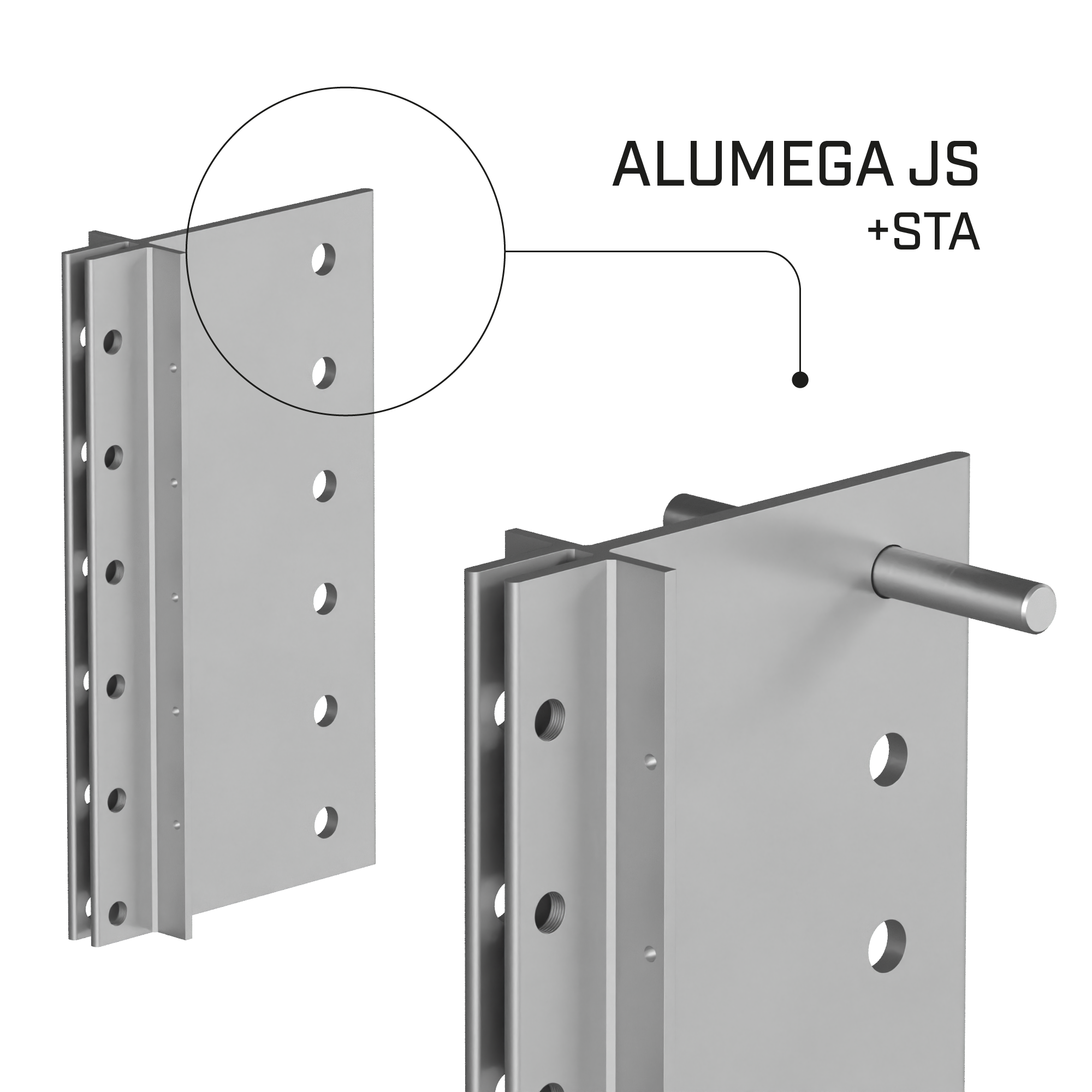

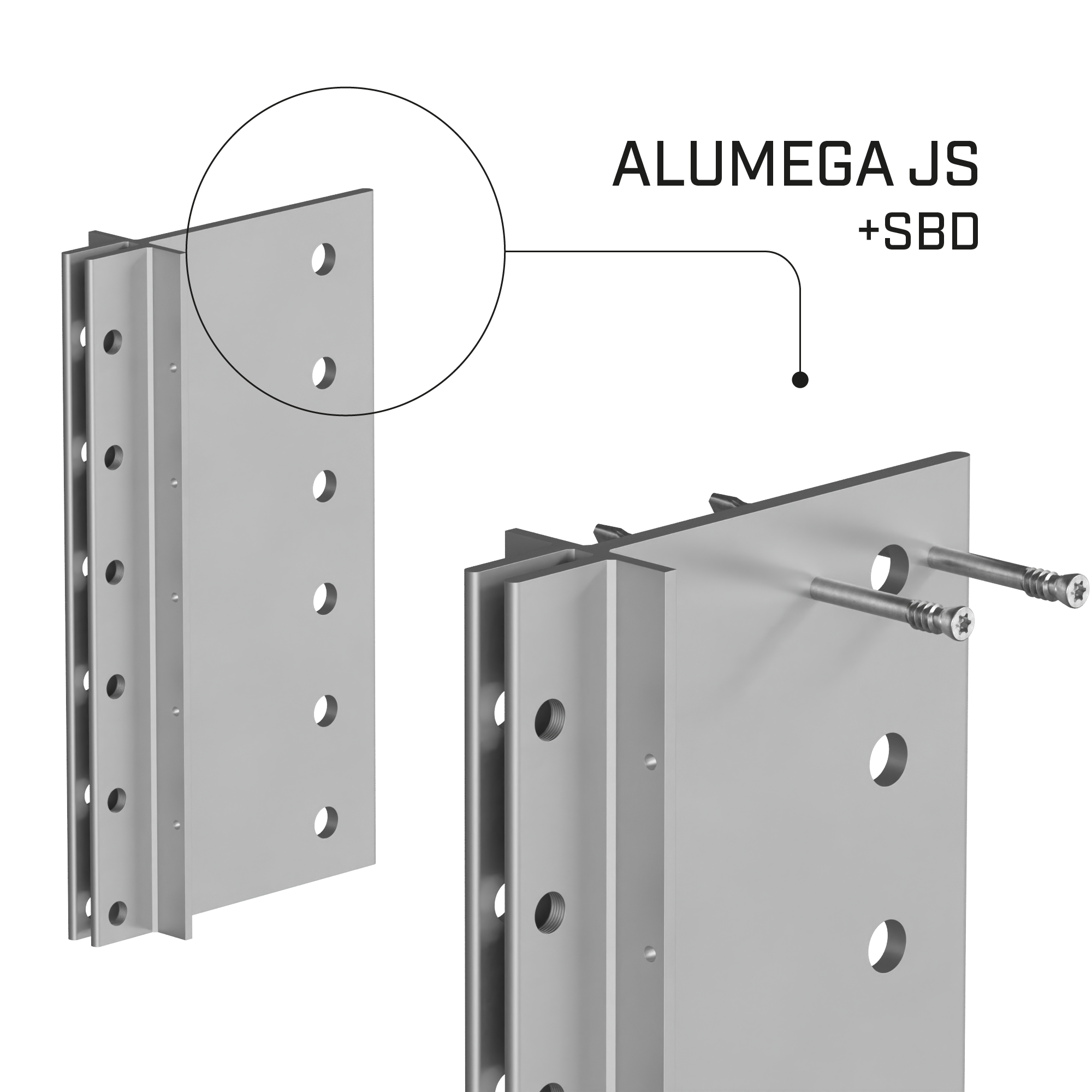

JS - JOIST CONNECTOR WITH STA/SBD DOWELS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240JS	68	49	240	-	-	-	1
ALUMEGA360JS	68	49	360	-	-	-	1
ALUMEGA480JS	68	49	480	-	-	-	1
ALUMEGA600JS	68	49	600	-	-	-	1
ALUMEGA720JS	68	49	720	-	-	-	1
ALUMEGA840JS	68	49	840	-	-	-	1

MEGABOLT - CYLINDRICAL HEAD BOLT WITH HEXAGON SOCKET

CODE	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pcs.
MEGABOLT12030	12	30	0.48	-	100
MEGABOLT12150	12	150	0.48	-	50
MEGABOLT12270	12	270	0.48	-	25

HEX WRENCH 10 mm

CODE	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pcs.
HEX10L234	10	234	0.4	-	1

JIG ALUMEGA

CODE	description	pcs.
JIGALUMEGA10	82 (1J) - 97 (1H)	1
JIGALUMEGA22	94 (2J) - 109 (2H)	1

JIG VGS

CODE	description	L [mm]	L [in]	pcs.
JIGVGS9	pre-drilling template Ø5	80	-	1
JIGVGSH9	pre-drilling template Ø6	80	-	1
