XYLOFON
Izolacja akustyczna ścian konstrukcji drewnianych, stalowych lub murowanych to istotny komfort.
Profil elastyczny XYLOFON zapewnia maksymalną izolację akustyczną dzięki zdolności do rozwiązywania problemu hałasu przenoszonego przez konstrukcję.
Jest produktem certyfikowanym w zakresie wpływu na środowisko zgodnie z normami ETA i EPD.
ZASTOSOWANIE
• Przetestowany i certyfikowany do oddzielania materiałów budowlanych (zjawiska separacji i przerywania ciągłości mechanicznej)
• Odpowiedni dla CLT, LVL, stali i betonu

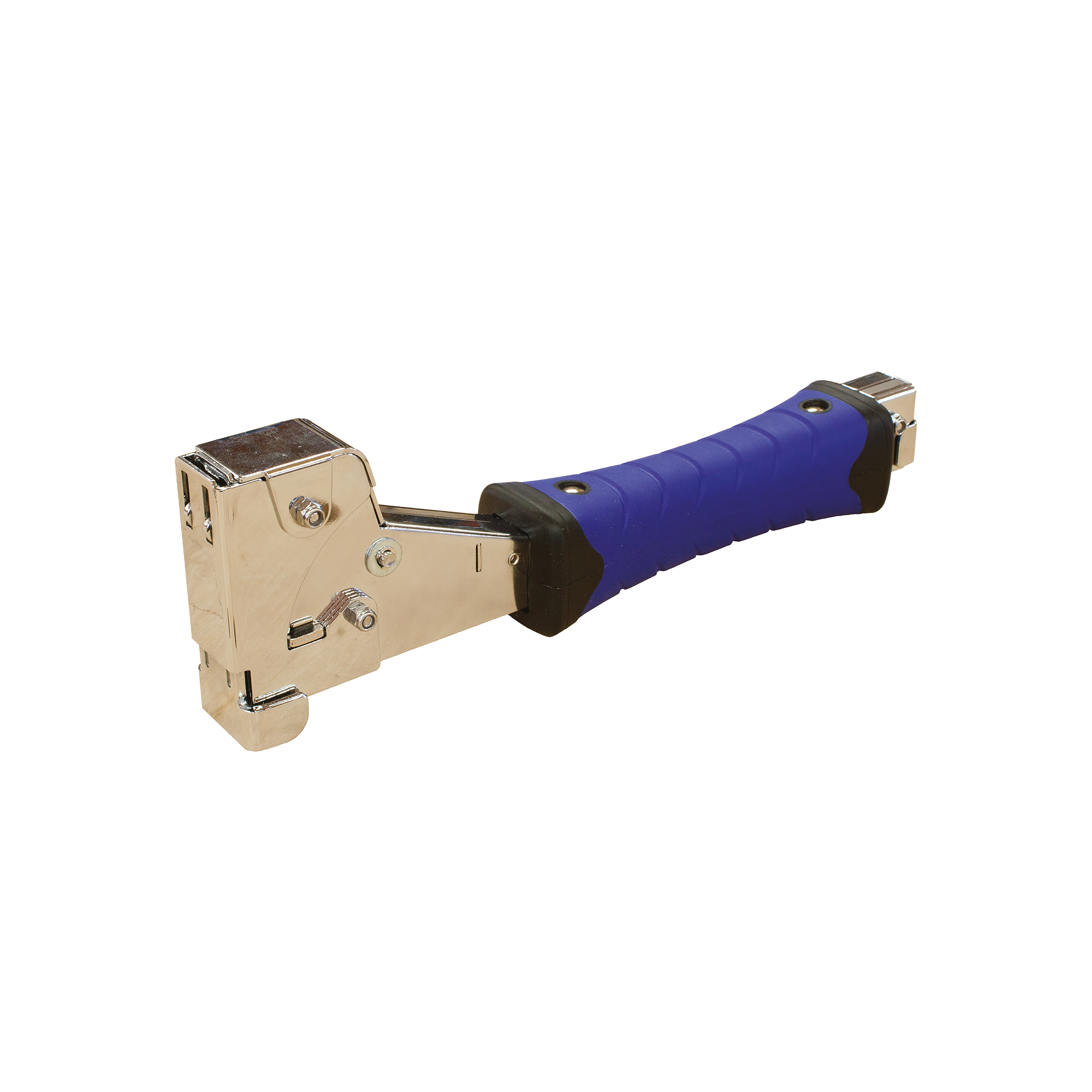

• Stosowany z zszywkami, PRIMER SPRAY, DOUBLE BAND
• Do izolacji akustycznej ścian i stropów łączonych za pomocą kątowników
Dzięki monolitycznej strukturze poliuretanu, gama XYLOFON oferuje sprawdzone wartości poprawy akustycznej od 6 dB do ponad 15 dB.
Opis
CHARAKTERYSTYKA
• Wykonany z mieszanki poliuretanowej profil monolityczny XYLOFON zachowuje wodoszczelność, stabilność i długotrwałą elastyczność
• Dostępny w 6 wariantach o 6 różnych twardościach wytrzymuje szeroki zakres obciążeń bez wpływu na wybór projektu, umożliwiając kontrolowane odkształcenia, które nie mają wpływu na stabilność statyczną
• Testowany w FLANKSOUND PROJECT przez Centrum Badań Przemysłowych Uniwersytetu Bolońskiego zgodnie z normą EN ISO 10848
• Testowany również przez Instytut ETH w Zurychu pod kątem odporności ogniowej, osiągając wydajność równą rozwiązaniu EI 60 bez konieczności stosowania dodatkowych uszczelnień ognioodpornych
• Łatwy w montażu – może być instalowany przy użyciu zwykłych narzędzi budowlanych
• Po rygorystycznym procesie regulacyjnym został przetestowany i certyfikowany zgodnie z ETA-23/0061
Informacje o składnikach i cyklu eksploatacji XYLOFON można znaleźć w EPD (Enviromental Product Declaration).
Produkt wolny od szkodliwych substancji.
JAK WYBRAĆ ODPOWIEDNI XYLOFON? Z MYPROJECT
Aby prawidłowo wykonać izolację akustyczną ściany przy użyciu XYLOFON, należy wybrać profil akustyczny o odpowiedniej charakterystyce. Dzięki modułowi Akustyka w programie do projektowania MyProject, obliczenie odpowiedniej izolacyjności akustycznej dla różnych rodzajów konstrukcji (CLT, szkieletowych) jest bardzo proste. Oprogramowanie oferuje możliwość:
• Zaprojektowania izolacji akustycznej w różnych częstotliwościach projektowych
• Obliczenia wskaźnika redukcji drgań zgodnie z normą EN ISO 12354
• Obliczenia elastycznego profilu XYLOFON i przedstawienia na możliwym do wydrukowania planie w celu prawidłowego montażu
• Obliczenia rozwiązania izolacji akustycznej dla konstrukcji szkieletowych i z CLT
• Importu pliku .dxf z funkcją automatycznej identyfikacji ścian i wymiarów
• Wydruku raportu technicznego, zawierającego obliczenia i wykresy wydajności
XYLOFON
| CODE | B
[mm]
|
L
[m]
|
s
[mm]
|
pcs. |
DOP
|
|---|---|---|---|---|---|

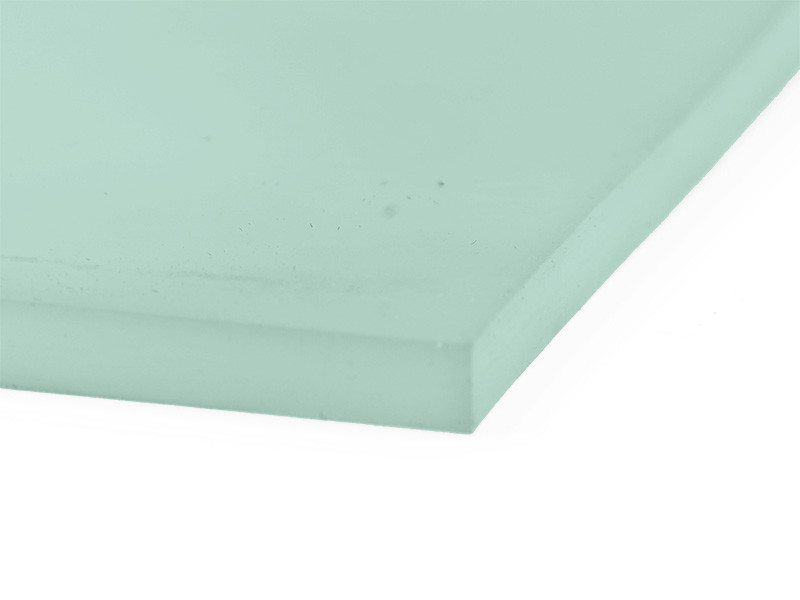

| XYL20050 | 50 | 3.66 | 6 | 1 | - |
| XYL20080 | 80 | 3.66 | 6 | 1 | - |
| XYL20090 | 90 | 3.66 | 6 | 1 | - |
| XYL20100 | 100 | 3.66 | 6 | 1 | - |
| XYL20120 | 120 | 3.66 | 6 | 1 | - |
| XYL20140 | 140 | 3.66 | 6 | 1 | - |
| XYL20160 | 160 | 3.66 | 6 | 1 | - |

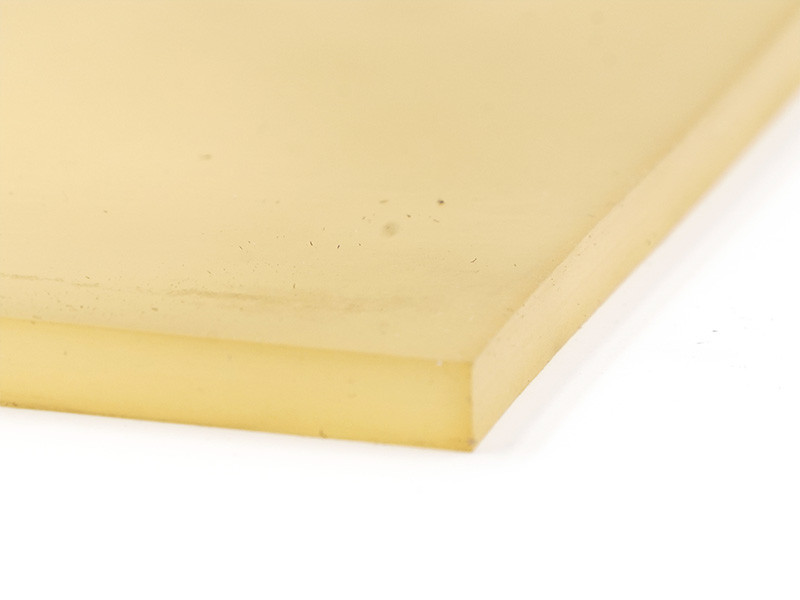

| XYL35080 | 80 | 3.66 | 6 | 1 | |
| XYL35090 | 90 | 3.66 | 6 | 1 | |
| XYL35100 | 100 | 3.66 | 6 | 1 | |
| XYL35120 | 120 | 3.66 | 6 | 1 | |
| XYL35140 | 140 | 3.66 | 6 | 1 | |
| XYL35160 | 160 | 3.66 | 6 | 1 | |

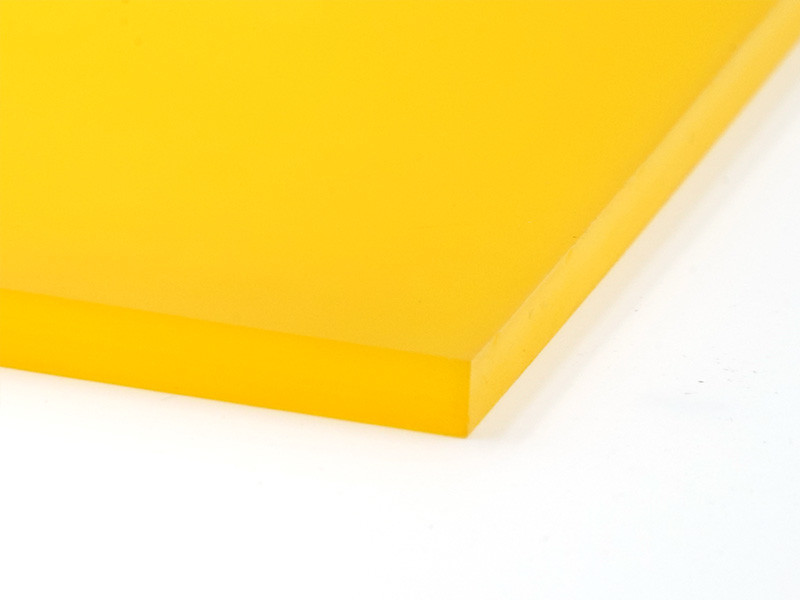

| XYL50080 | 80 | 3.66 | 6 | 1 | |
| XYL50090 | 90 | 3.66 | 6 | 1 | |
| XYL50100 | 100 | 3.66 | 6 | 1 | |
| XYL50120 | 120 | 3.66 | 6 | 1 | |
| XYL50140 | 140 | 3.66 | 6 | 1 | |
| XYL50160 | 160 | 3.66 | 6 | 1 | |

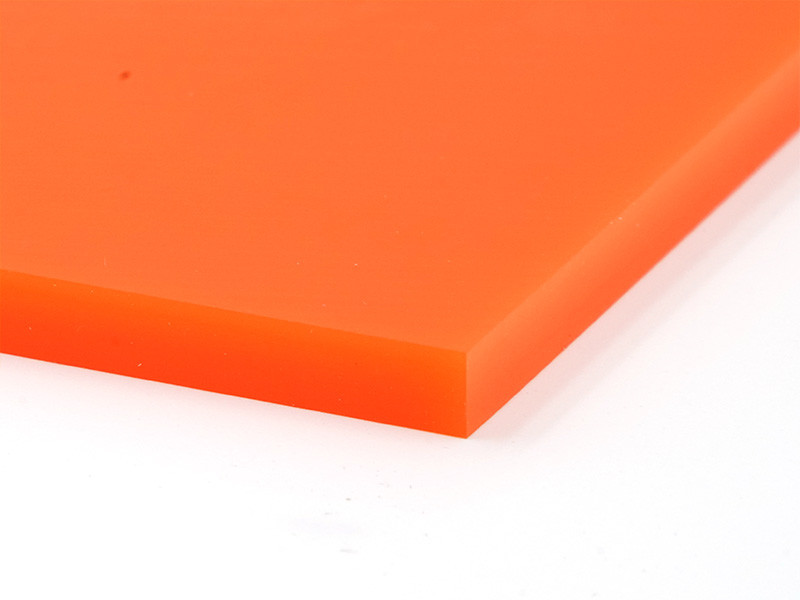

| XYL70080 | 80 | 3.66 | 6 | 1 | |
| XYL70090 | 90 | 3.66 | 6 | 1 | |
| XYL70100 | 100 | 3.66 | 6 | 1 | |
| XYL70120 | 120 | 3.66 | 6 | 1 | |
| XYL70140 | 140 | 3.66 | 6 | 1 | |
| XYL70160 | 160 | 3.66 | 6 | 1 | |

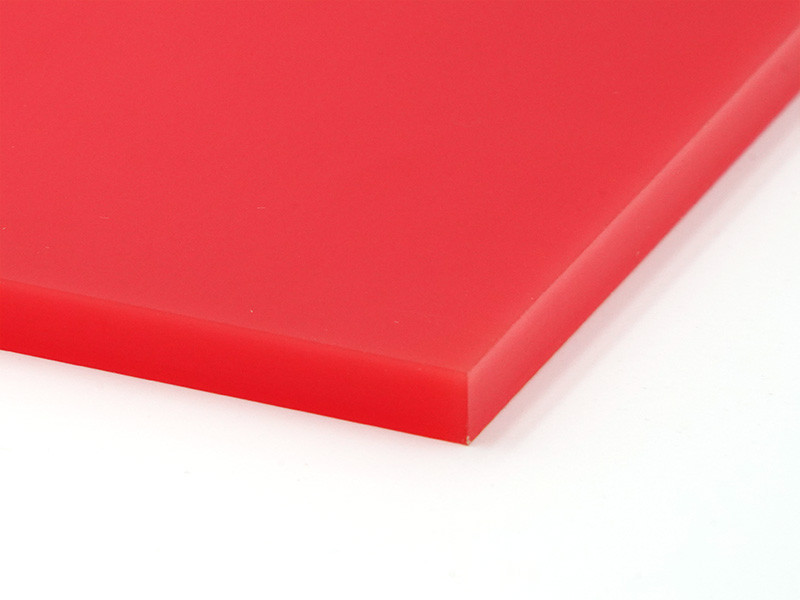

| XYL80080 | 80 | 3.66 | 6 | 1 | |
| XYL80090 | 90 | 3.66 | 6 | 1 | |
| XYL80100 | 100 | 3.66 | 6 | 1 | |
| XYL80120 | 120 | 3.66 | 6 | 1 | |
| XYL80140 | 140 | 3.66 | 6 | 1 | |
| XYL80160 | 160 | 3.66 | 6 | 1 | |

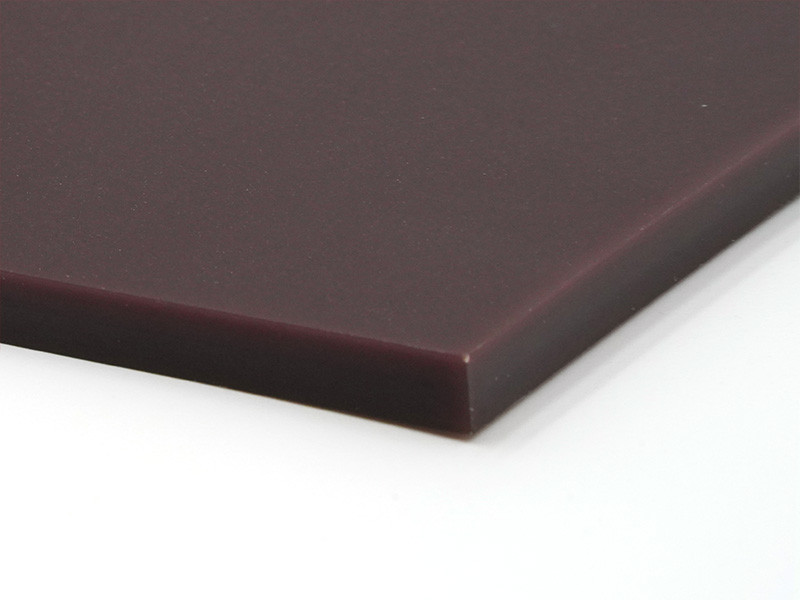

| XYL90080 | 80 | 3.66 | 6 | 1 | |
| XYL90090 | 90 | 3.66 | 6 | 1 | |
| XYL90100 | 100 | 3.66 | 6 | 1 | |
| XYL90120 | 120 | 3.66 | 6 | 1 | |
| XYL90140 | 140 | 3.66 | 6 | 1 | |
| XYL90160 | 160 | 3.66 | 6 | 1 |
Specifications
** XYLOFON**
Dostawa i montaż wysokowydajnego profilu elastycznego do izolacji akustycznej, Typ XYLOFON.
Geometria
-
B (mm) = 50 ÷ 160
-
Długość L (m) = 3,66
-
s (mm) = 6
Właściwości
-
Poprawa akustyki – Δl,ij [dB]: > 7
-
Ściskanie / 3 mm odkształcenia (N/mm^2): 3,61 ÷ 28,97
-
Maksymalna temperatura stosowania (°C): 200
-
Reakcja na ogień: klasa E
-
Absorpcja wody po 48 h: < 1%
Normy i certyfikaty
Oznaczenie CE, zgodnie z ETA_23/0061
Opis
Wysokowydajny profil elastyczny do izolacji akustycznej, wykonywany z poliuretanu o wysokiej gęstości, przeznaczony do separacji akustycznej pomiędzy elementami konstrukcyjnymi z drewna, stali lub betonu. Idealny do izolacji akustycznej ścian i stropów łączonych za pomocą kątowników. Dzięki swej monolitycznej strukturze gwarantuje poprawę akustyki, zapobiegając przenoszeniu drgań powodowanych krokami i poprawiając komfort życia. Pełni funkcję odseparowywania i mechanicznego rozdzielania poszczególnych materiałów budowlanych.
Montaż
Stosuje się go na lekkich stropach, ścianach szkieletowych, konstrukcjach ramowych i litych, takich jak CLT czy LVL. Można go stosować również na stali i betonie z wykorzystaniem produktu typu PRIMER SPRAY lub taśmy dwustronnej typu DOUBLE BAND. Aby ograniczać do minimum rozprzestrzenianie się drgań poprzez konstrukcję, zaleca się stosowanie tego profilu elastycznego zarówno nad, jak i pod stropem.
Może być stosowany także w pakietach stropowych w systemie suchym, w których umieszcza się go na części spodniej lub grzbietowej legarów. Wszelkie dodatkowe informacje dotyczące montażu można znaleźć w instrukcjach dostarczonych przez dostawcę.
