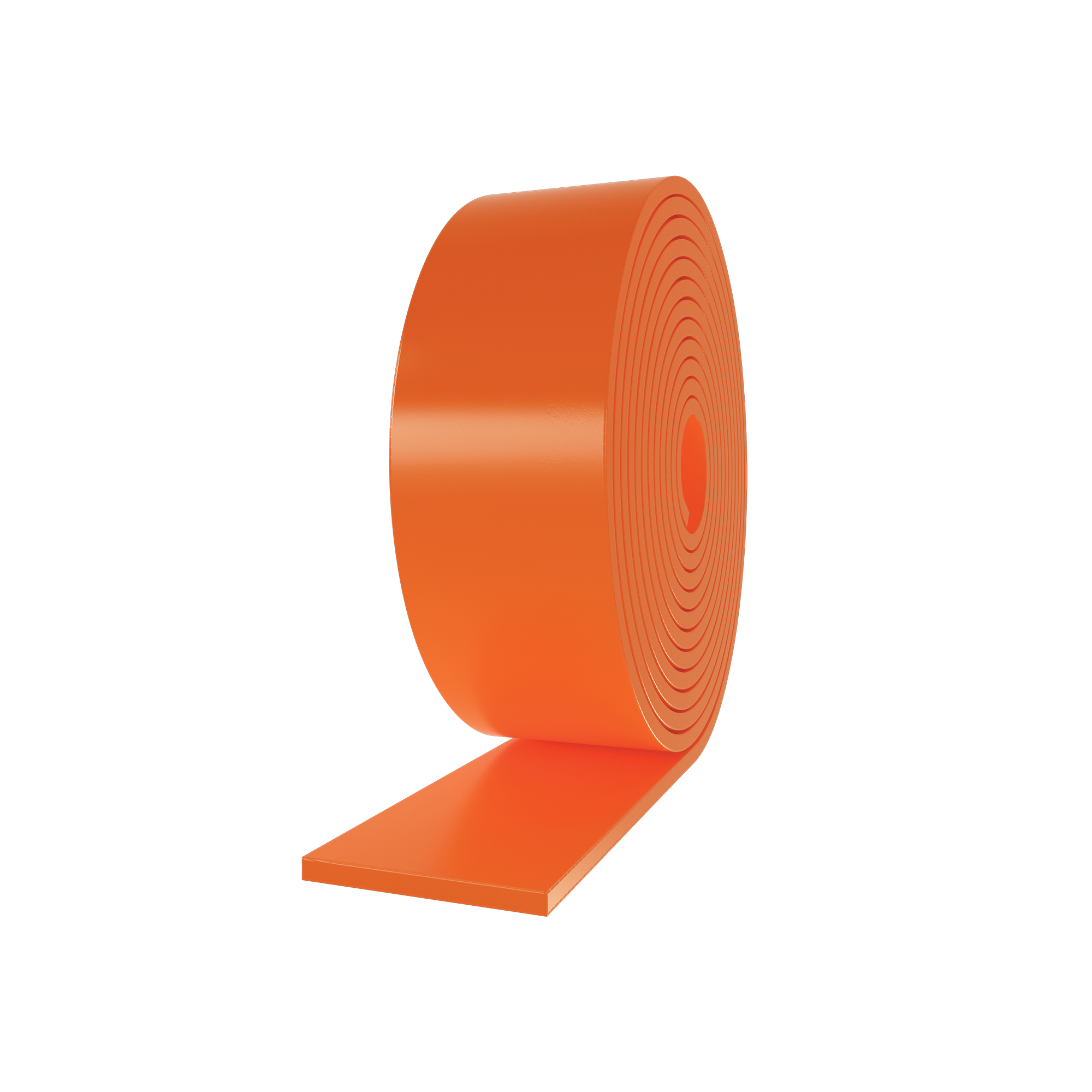

XYLOFON
WYSOKOWYDAJNY PROFIL ELASTYCZNY DO IZOLACJI AKUSTYCZNEJ
Izolacja akustyczna ścian konstrukcji drewnianych, stalowych lub murowanych to istotny komfort.
Profil elastyczny XYLOFON zapewnia maksymalną izolację akustyczną dzięki zdolności do rozwiązywania problemu hałasu przenoszonego przez konstrukcję.
Jest produktem certyfikowanym w zakresie wpływu na środowisko zgodnie z normami ETA i EPD.
ZASTOSOWANIE
• Przetestowany i certyfikowany do oddzielania materiałów budowlanych (zjawiska separacji i przerywania ciągłości mechanicznej)

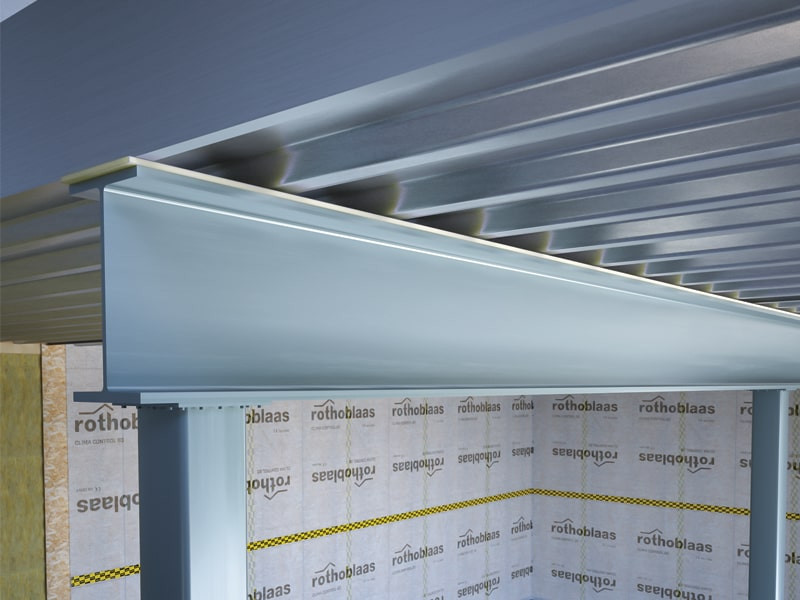

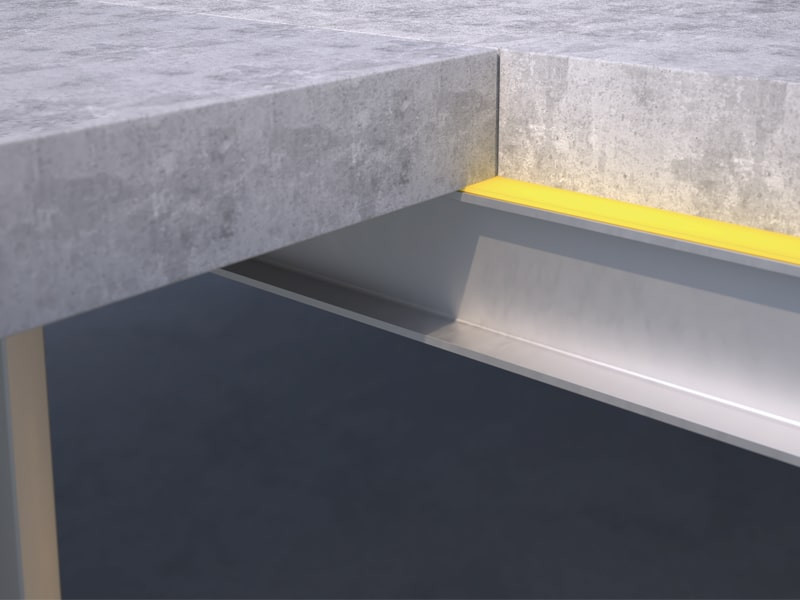

• Odpowiedni dla CLT, LVL, stali i betonu
• Stosowany z zszywkami, PRIMER SPRAY, DOUBLE BAND
• Do izolacji akustycznej ścian i stropów łączonych za pomocą kątowników
Dzięki monolitycznej strukturze poliuretanu, gama XYLOFON oferuje sprawdzone wartości poprawy akustycznej od 6 dB do ponad 15 dB.
Opis
CHARAKTERYSTYKA
• Wykonany z mieszanki poliuretanowej profil monolityczny XYLOFON zachowuje wodoszczelność, stabilność i długotrwałą elastyczność
• Dostępny w 6 wariantach o 6 różnych twardościach wytrzymuje szeroki zakres obciążeń bez wpływu na wybór projektu, umożliwiając kontrolowane odkształcenia, które nie mają wpływu na stabilność statyczną
• Testowany w FLANKSOUND PROJECT przez Centrum Badań Przemysłowych Uniwersytetu Bolońskiego zgodnie z normą EN ISO 10848
• Testowany również przez Instytut ETH w Zurychu pod kątem odporności ogniowej, osiągając wydajność równą rozwiązaniu EI 60 bez konieczności stosowania dodatkowych uszczelnień ognioodpornych
• Łatwy w montażu – może być instalowany przy użyciu zwykłych narzędzi budowlanych
• Po rygorystycznym procesie regulacyjnym został przetestowany i certyfikowany zgodnie z ETA-23/0061
Informacje o składnikach i cyklu eksploatacji XYLOFON można znaleźć w EPD (Enviromental Product Declaration).
Produkt wolny od szkodliwych substancji.
JAK WYBRAĆ ODPOWIEDNI XYLOFON? Z MYPROJECT
Aby prawidłowo wykonać izolację akustyczną ściany przy użyciu XYLOFON, należy wybrać profil akustyczny o odpowiedniej charakterystyce. Dzięki modułowi Akustyka w programie do projektowania MyProject, obliczenie odpowiedniej izolacyjności akustycznej dla różnych rodzajów konstrukcji (CLT, szkieletowych) jest bardzo proste. Oprogramowanie oferuje możliwość:
• Zaprojektowania izolacji akustycznej w różnych częstotliwościach projektowych
• Obliczenia wskaźnika redukcji drgań zgodnie z normą EN ISO 12354
• Obliczenia elastycznego profilu XYLOFON i przedstawienia na możliwym do wydrukowania planie w celu prawidłowego montażu
• Obliczenia rozwiązania izolacji akustycznej dla konstrukcji szkieletowych i z CLT
• Importu pliku .dxf z funkcją automatycznej identyfikacji ścian i wymiarów
• Wydruku raportu technicznego, zawierającego obliczenia i wykresy wydajności
Dokumentacja
-
Karta techniczna
-
Instrukcję Techniczną
-
ETA Certificate
-
Timber connections with Xylofon
-
Environmental Product Declaration (EPD) + (LCA)
-
Fire test report
XYLOFON
| CODE | B
[mm]
|
L
[m]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL20050 | 50 | 3.66 | 6 | 1 |
| XYL20080 | 80 | 3.66 | 6 | 1 |
| XYL20090 | 90 | 3.66 | 6 | 1 |
| XYL20100 | 100 | 3.66 | 6 | 1 |
| XYL20120 | 120 | 3.66 | 6 | 1 |
| XYL20140 | 140 | 3.66 | 6 | 1 |
| XYL20160 | 160 | 3.66 | 6 | 1 |
| XYL35080 | 80 | 3.66 | 6 | 1 |
| XYL35090 | 90 | 3.66 | 6 | 1 |
| XYL35100 | 100 | 3.66 | 6 | 1 |
| XYL35120 | 120 | 3.66 | 6 | 1 |
| XYL35140 | 140 | 3.66 | 6 | 1 |
| XYL35160 | 160 | 3.66 | 6 | 1 |
| XYL50080 | 80 | 3.66 | 6 | 1 |
| XYL50090 | 90 | 3.66 | 6 | 1 |
| XYL50100 | 100 | 3.66 | 6 | 1 |
| XYL50120 | 120 | 3.66 | 6 | 1 |
| XYL50140 | 140 | 3.66 | 6 | 1 |
| XYL50160 | 160 | 3.66 | 6 | 1 |
| XYL70080 | 80 | 3.66 | 6 | 1 |
| XYL70090 | 90 | 3.66 | 6 | 1 |
| XYL70100 | 100 | 3.66 | 6 | 1 |
| XYL70120 | 120 | 3.66 | 6 | 1 |
| XYL70140 | 140 | 3.66 | 6 | 1 |
| XYL70160 | 160 | 3.66 | 6 | 1 |
| XYL80080 | 80 | 3.66 | 6 | 1 |
| XYL80090 | 90 | 3.66 | 6 | 1 |
| XYL80100 | 100 | 3.66 | 6 | 1 |
| XYL80120 | 120 | 3.66 | 6 | 1 |
| XYL80140 | 140 | 3.66 | 6 | 1 |
| XYL80160 | 160 | 3.66 | 6 | 1 |
| XYL90080 | 80 | 3.66 | 6 | 1 |
| XYL90090 | 90 | 3.66 | 6 | 1 |
| XYL90100 | 100 | 3.66 | 6 | 1 |
| XYL90120 | 120 | 3.66 | 6 | 1 |
| XYL90140 | 140 | 3.66 | 6 | 1 |
| XYL90160 | 160 | 3.66 | 6 | 1 |
Specifications

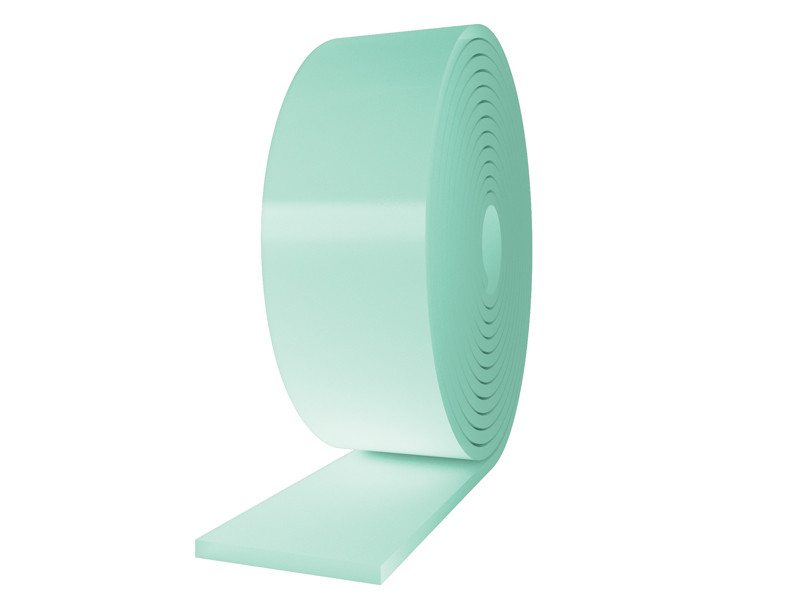

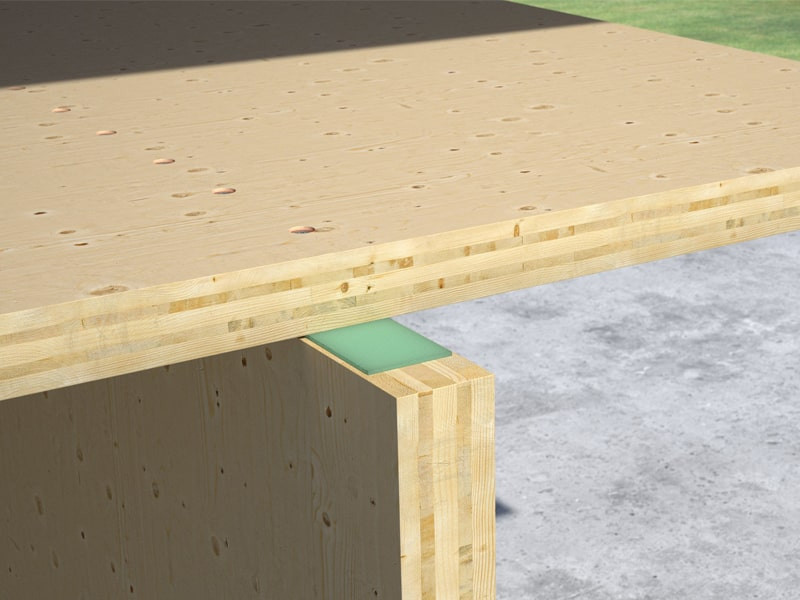

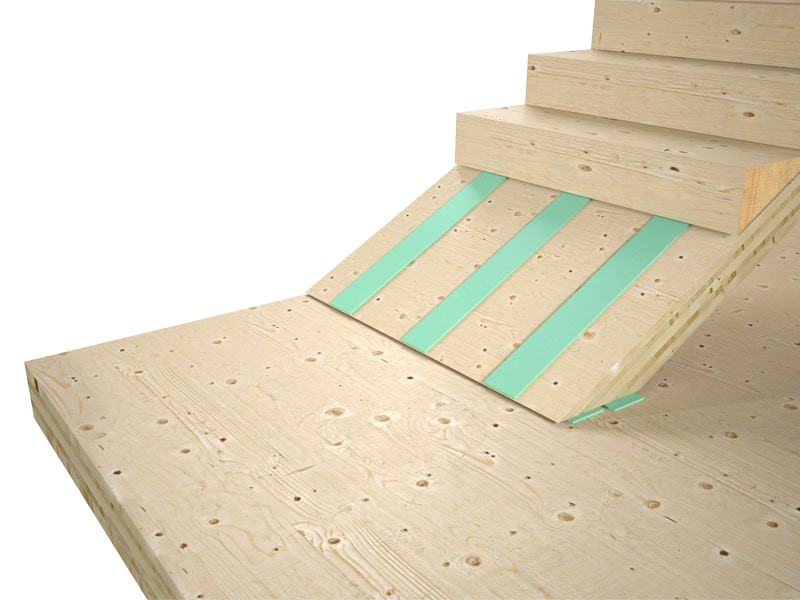

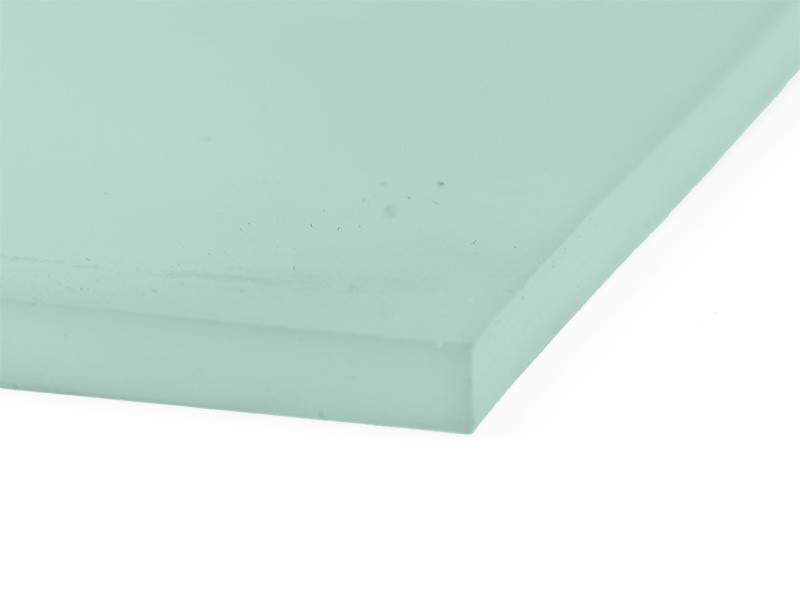

XYLOFON 20 - NEW
Jest to innowacja asortymentowa dla lekkich konstrukcji i małych obciążeń z wydajnością obliczoną dla Mass Timber.

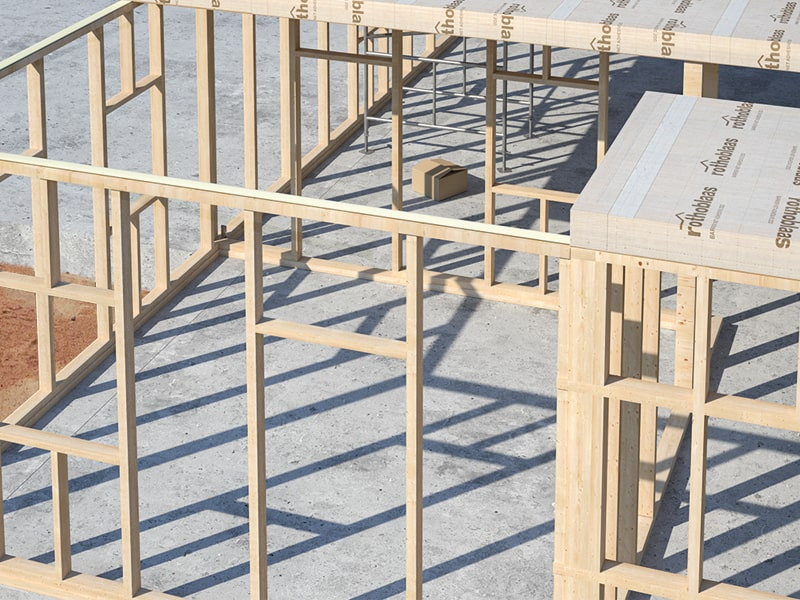

Obciążenie akustyczne od 0,016 do 0,14 N/mm²; nadaje się również do izolacji budynków szkieletowych, dachów i stropów o niewielkiej powierzchni.
Dostawa i montaż wysokowydajnego profilu elastycznego do izolacji akustycznej, typu XYLOFON 20.
Skład
Mieszanka poliuretanowa
Właściwości użytkowe
Przetestowana poprawa izolacyjności akustycznej: Δl,ij(3): > 7 dB
Maksymalne obciążenie możliwe do zastosowania (obniżenie 3 mm): 1,25 N/mm²
Obciążenie akustyczne: 0,016 do 0,14 N/mm²

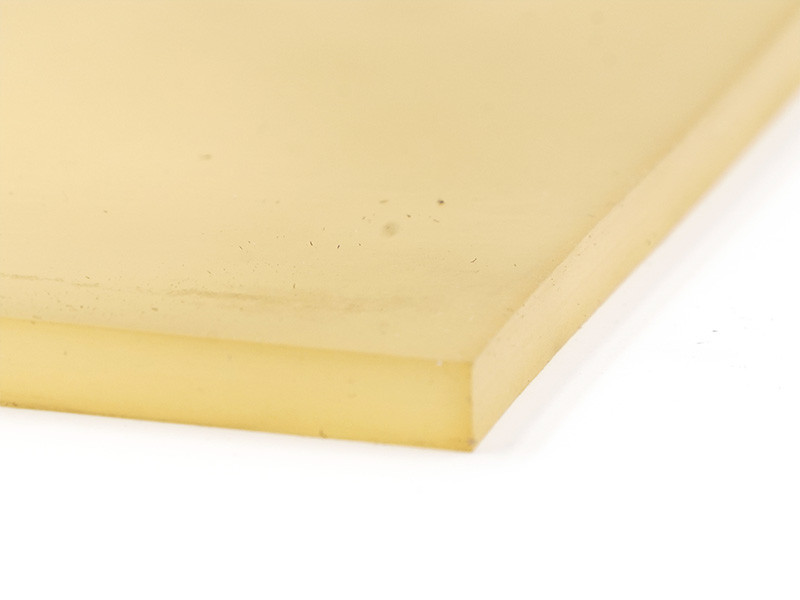

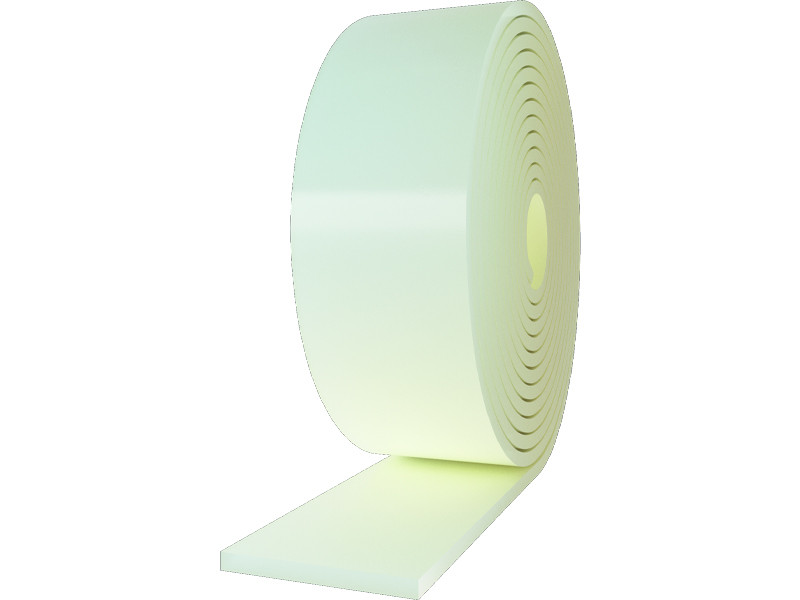

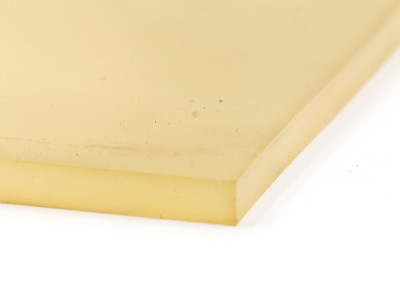

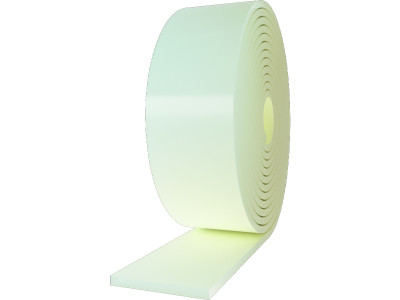

XYLOFON 35
Odpowiedni dla małych obciążeń i przeznaczony do zastosowania w konstrukcjach o obciążeniu akustycznym od 0,038 do 0,32 N/mm².
Nadaje się do układania między elementami konstrukcyjnymi, ponieważ tworzy fizyczno-mechaniczne oddzielenie między tymi dwoma elementami, zapobiegając w ten sposób przenoszeniu drgań spowodowanych krokami.
Aby zwiększyć zdolność absorpcji drgań, zaleca się ułożenie profilu zarówno pod, jak i nad stropem drewnianym.
Profil ułożyć na górnej części ściany i przymocować mechanicznie zszywkami w odstępach 40/60 cm. Następnie ułożyć poziomą płytę stropu i powtórzyć czynności.
Dostawa i montaż wysokowydajnego profilu elastycznego do izolacji akustycznej, typu XYLOFON 35
Skład
Masa poliuretanowa o stabilnej monolitycznej strukturze, która charakteryzuje się wysoką wodoszczelnością (absorpcja wody po 48h < 1%).
Niezwykle stabilny i nie ulega odkształceniom w czasie. Produkt wolny od VOC i szkodliwych substancji.
Właściwości użytkowe
Przetestowana poprawa izolacyjności akustycznej: Δl,ij (3): 7,4 dB
Maksymalne obciążenie możliwe do zastosowania (obniżenie 3 mm): 3,61 N/mm²
Obciążenie akustyczne: 0,038 do 0,32 N/mm²

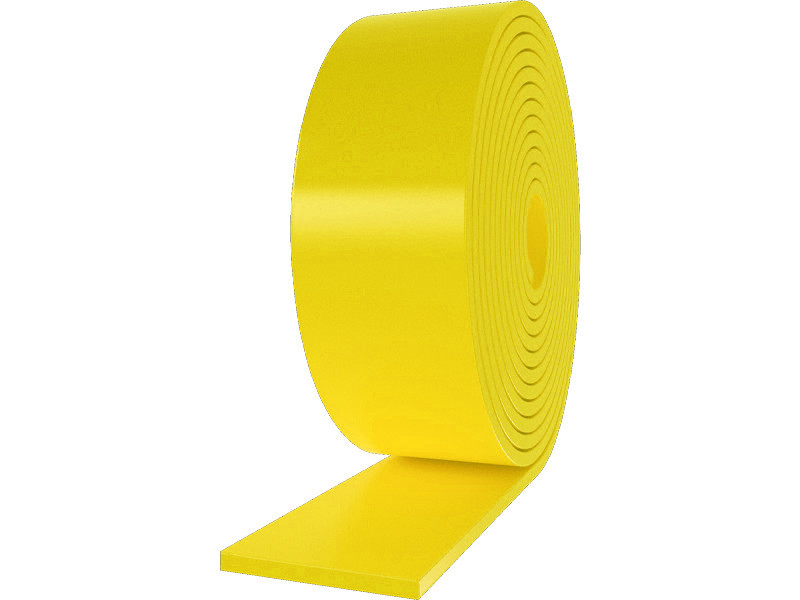

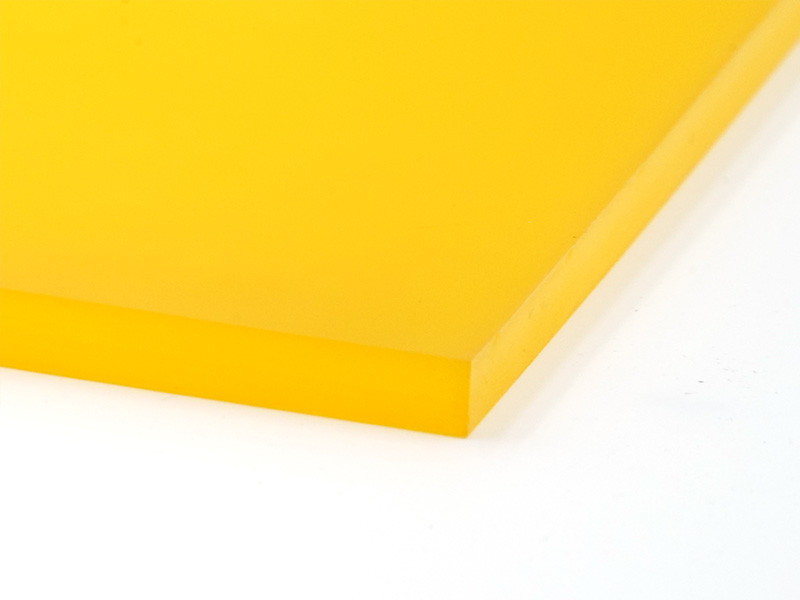

XYLOFON 50
Dla średnich obciążeń i do montażu u podstawy małych budynków wielokondygnacyjnych, z uwagi na możliwość wytrzymywania obciążeń akustycznych od 0,22 do 0,68 N/mm².
Podobnie jak XYLOFON 35, nadaje się do układania między elementami drewnianymi. Zapobiega przenoszeniu drgań spowodowanych krokami, zwłaszcza gdy jest układany zarówno pod, jak i nad stropem drewnianym.
Profil ułożyć na górnej części ściany i przymocować mechanicznie zszywkami w odstępach 40/60 cm.
Następnie ułożyć poziomą płytę stropu i powtórzyć czynności.
Dostawa i montaż wysokowydajnego profilu elastycznego do izolacji akustycznej, typu XYLOFON 50
Skład
Masa poliuretanowa o stabilnej monolitycznej strukturze i wysokiej nieprzepuszczalności wody. Produkt wolny od VOC i szkodliwych substancji. Niezwykle stabilny i nie ulega odkształceniom w czasie.
Właściwości użytkowe
Przetestowana poprawa izolacyjności akustycznej: Δl,ij (3): 10,6 dB
Maksymalne obciążenie możliwe do zastosowania (obniżenie 3 mm): 8,59 N/mm²
Obciążenie akustyczne: 0,22 do 0,68 N/mm²

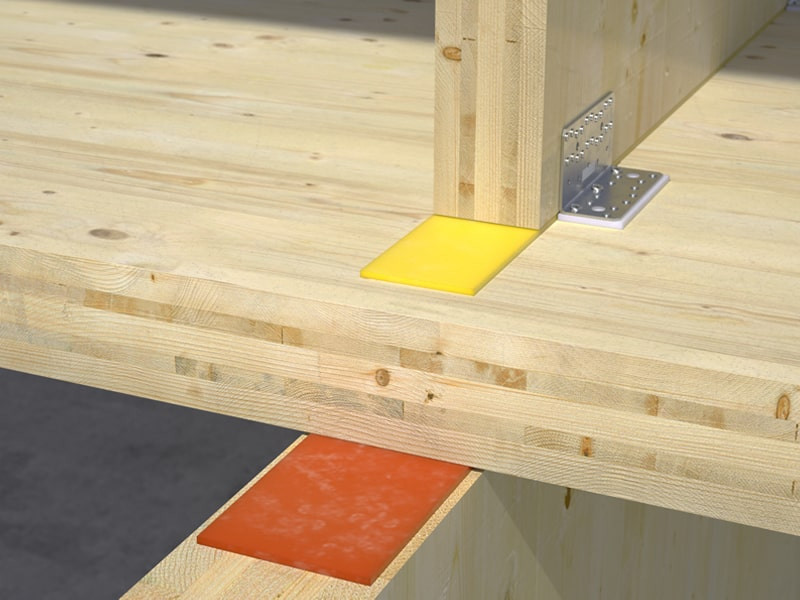

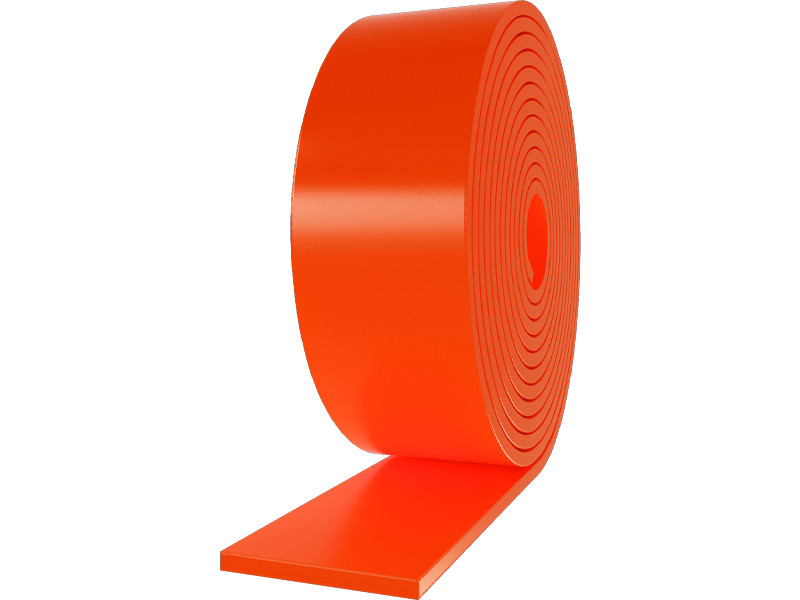

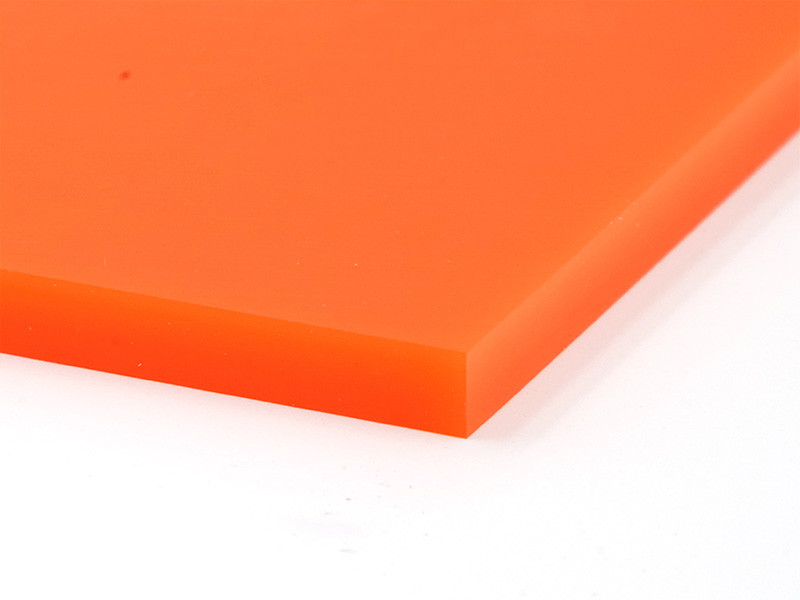

XYLOFON 70
Dla średnio wysokich obciążeń i do montażu u podstawy budynków wielokondygnacyjnych, z uwagi na możliwość wytrzymywania obciążeń akustycznych od 0,49 do 1,5 N/mm²
Idealny do tłumienia drgań strukturalnych w stropach drewnianych.
Profil ułożyć na górnej części ściany i przymocować mechanicznie zszywkami w odstępach 40/60 cm.
Następnie ułożyć poziomą płytę stropu i powtórzyć czynności.
Dostawa i montaż wysokowydajnego profilu elastycznego do izolacji akustycznej, typu XYLOFON 70
Skład
Masa poliuretanowa o stabilnej monolitycznej strukturze, która charakteryzuje się wysoką wodoszczelnością (absorpcja wody po 48h < 1%).
Niezwykle stabilny i nie ulega odkształceniom w czasie. Produkt wolny od VOC i szkodliwych substancji.
Właściwości użytkowe
Przetestowana poprawa izolacyjności akustycznej: Δl,ij (3): 7,8 dB
Maksymalne obciążenie możliwe do zastosowania (obniżenie 3 mm): 11,1 N/mm²
Obciążenie akustyczne: 0,49 do 1,5 N/mm²

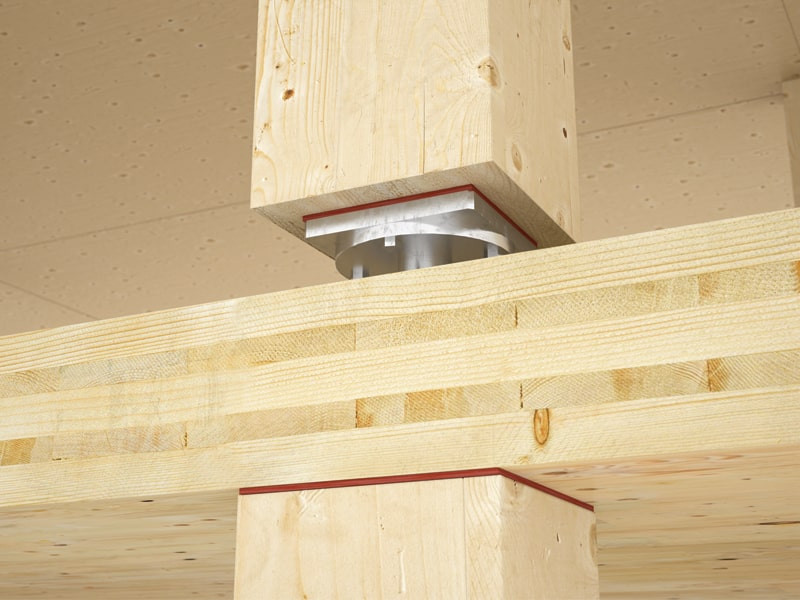

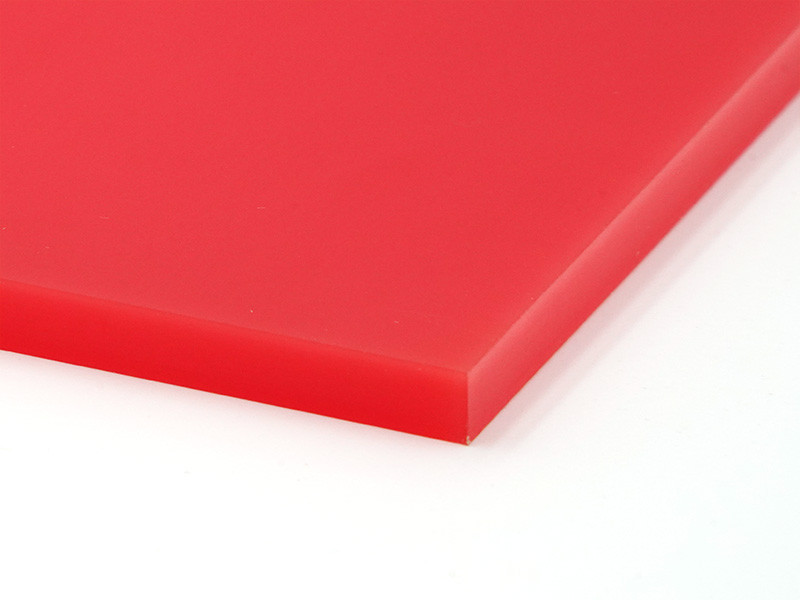

XYLOFON 80
Dla dużych obciążeń i u podstawy budynków wielokondygnacyjnych. Maksymalne dopuszczalne obciążenie wynosi 19,51 N/mm².
Aby zwiększyć zdolność absorpcji drgań, zaleca się ułożenie profilu zarówno pod, jak i nad stropem drewnianym. Profil ułożyć na górnej części ściany i przymocować mechanicznie zszywkami w odstępach 40/60 cm.
Następnie ułożyć poziomą płytę stropu i powtórzyć czynności.
Dostawa i montaż wysokowydajnego profilu elastycznego do izolacji akustycznej, typu XYLOFON 80
Skład
Masa poliuretanowa o stabilnej monolitycznej strukturze, która charakteryzuje się wysoką wodoszczelnością (absorpcja wody po 48h < 1%).
Niezwykle stabilny i nie ulega odkształceniom w czasie.
Produkt wolny od VOC i szkodliwych substancji.
Właściwości użytkowe
Przetestowana poprawa izolacyjności akustycznej: Δl,ij (3): > 7 dB
Maksymalne obciążenie możliwe do zastosowania (obniżenie 3 mm): 19,51 N/mm²
Obciążenie akustyczne: 1,3 do 2,4 N/mm²

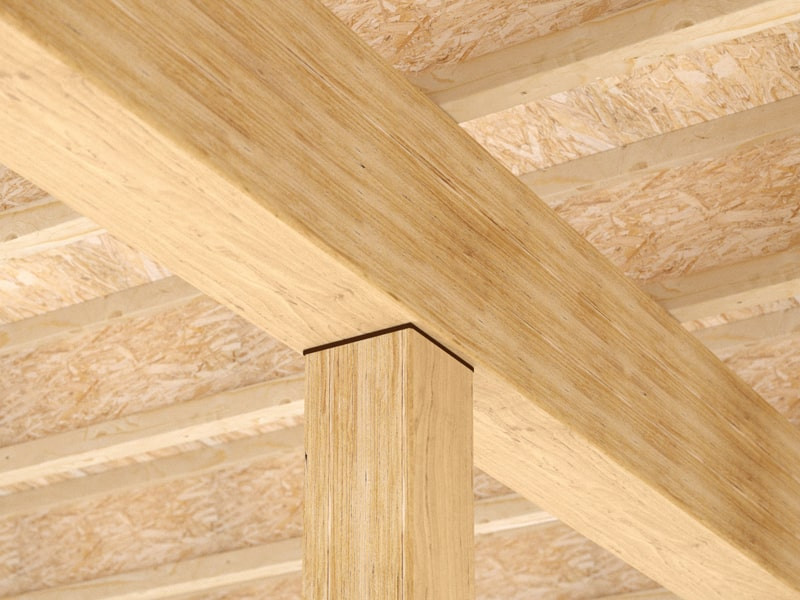

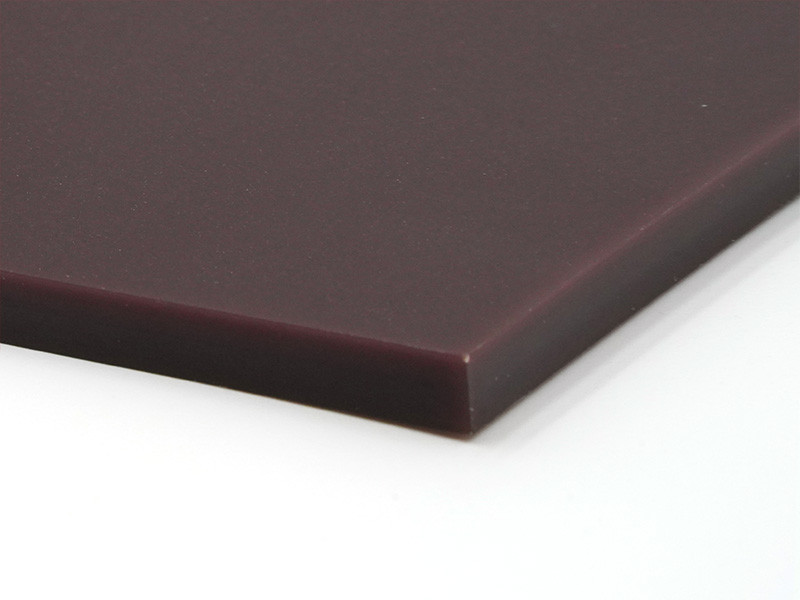

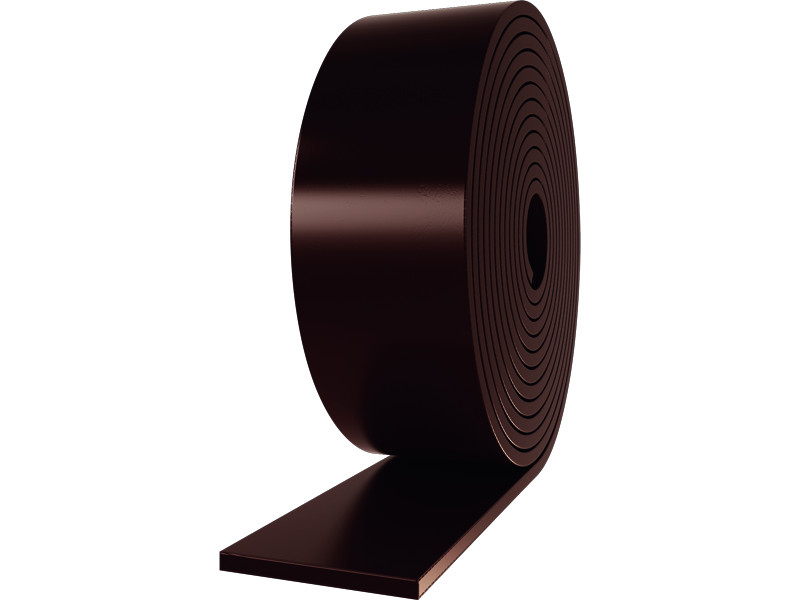

XYLOFON 90
Dla bardzo dużych obciążeń oraz u podstawy budynków wielokondygnacyjnych lub wież. Maksymalne dopuszczalne obciążenie wynosi 29,87 N/mm².

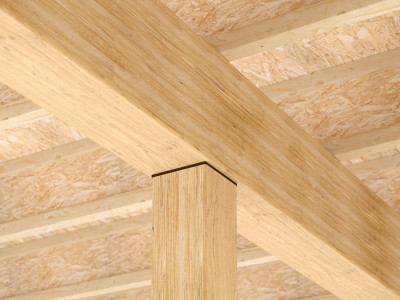

Idealny również do absorpcji drgań w konstrukcjach LVL.
Aby zwiększyć zdolność absorpcji drgań, zaleca się ułożenie profilu zarówno pod, jak i nad stropem drewnianym. Profil ułożyć na górnej części ściany i przymocować mechanicznie zszywkami w odstępach 40/60 cm. Następnie ułożyć poziomą płytę stropu i powtórzyć czynności.
Dostawa i montaż wysokowydajnego profilu elastycznego do izolacji akustycznej, typu XYLOFON 90
Skład
Masa poliuretanowa o stabilnej monolitycznej strukturze, która charakteryzuje się wysoką wodoszczelnością (absorpcja wody po 48h < 1%).
Niezwykle stabilny i nie ulega odkształceniom w czasie. Produkt wolny od VOC i szkodliwych substancji.
Właściwości użytkowe
Przetestowana poprawa izolacyjności akustycznej: Δl,ij (3): > 6 dB
Maksymalne obciążenie możliwe do zastosowania (obniżenie 3 mm): 29,87 N/mm²
Obciążenie akustyczne: 2,2 do 4,5 N/mm²
