PŁYTKA KĄTOWA HOLD DOWN WHT: WSZECHSTRONNOŚĆ I WYTRZYMAŁOŚĆ

WHT

Produkt dostępny od lipiec 2024

Kątownik hold down WHT Rothoblaas jest dostępny na rynku w zoptymalizowanej wersji klasycznego kątownika do sił rozciągających. Nowy wariant zapewnia efektywniejsze mocowanie bez uszczerbku dla parametrów i tak już wyjątkowego produktu.

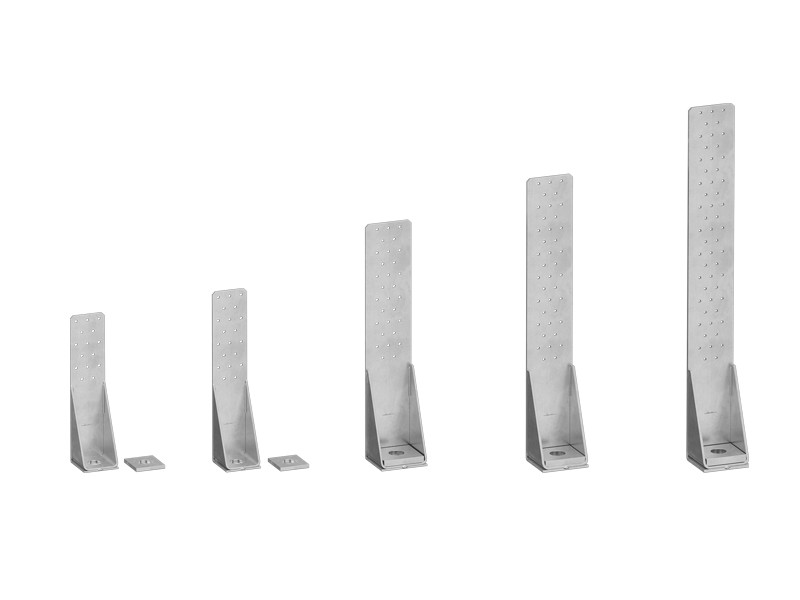

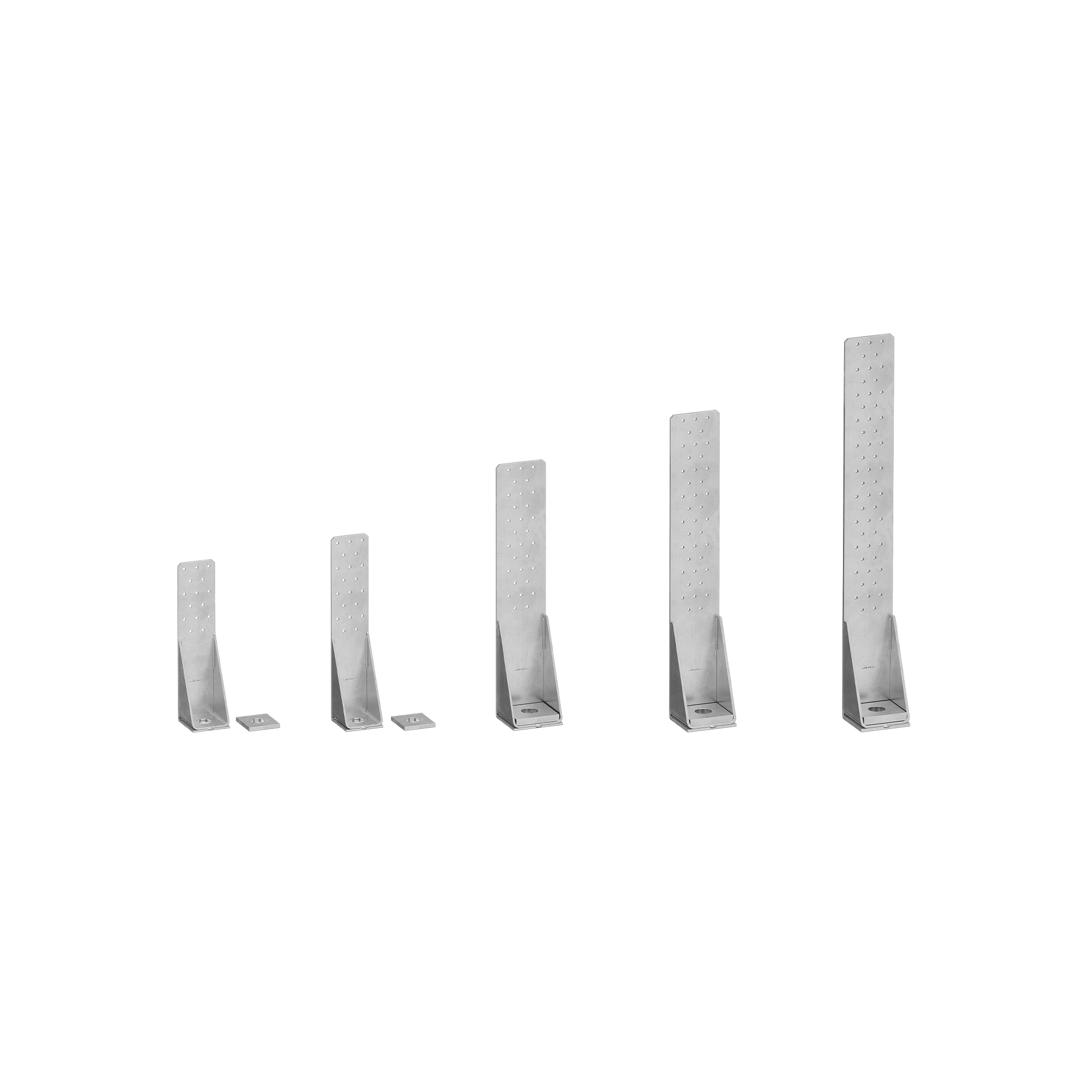

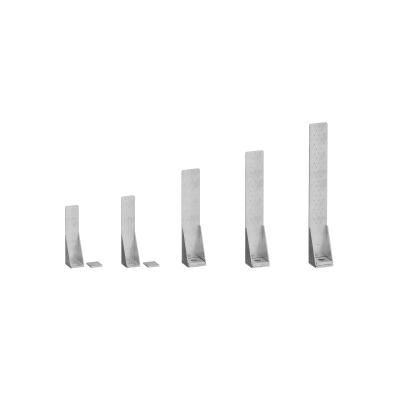

Dostępny w 5 rozmiarach kątownik hold down WHT jest odpowiedni do wszelkich wymagań statycznych lub sejsmicznych, gwarantując swobodę mocowania za pomocą gwoździ, wkrętów lub gwoździowania częściowego.

HOLD-DOWN ROTHOBLAAS: ZASTOSOWANIA I ZALETY

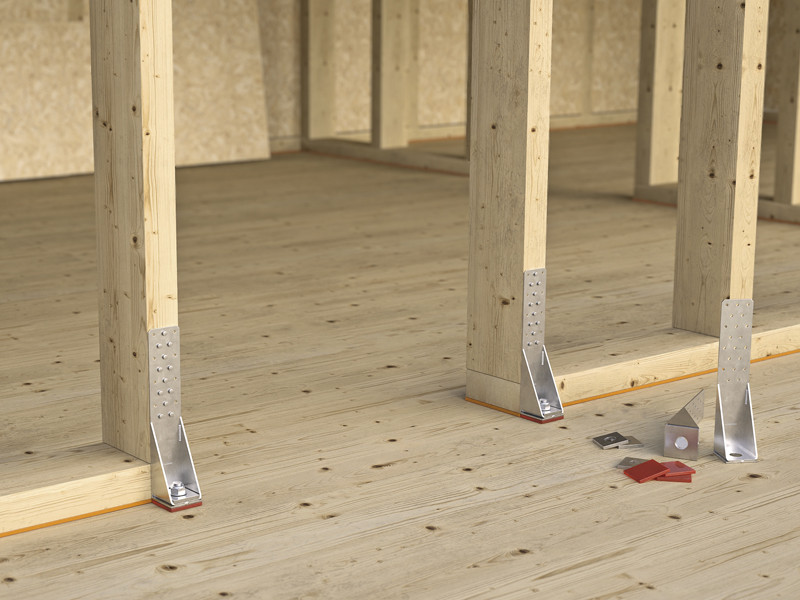

Kątownik hold down WHT, przeznaczony do ścian CLT, LVL lub timber frame, oferuje wszechstronne rozwiązania w zakresie połączeń na rozciąganie do ścian drewnianych. Idealny do konfiguracji drewno-drewno, drewno-beton i drewno-stal, może być stosowany na drewnie litym i klejonym, ścianach szkieletowych oraz panelach CLT i LVL. Z zastosowaniem gwoździowania NARROW PATTERN może być stosowany również na ścianach szkieletowych o zmniejszonej szerokości słupków (60 mm).

HOLD DOWN DO KONSTRUKCJI HYBRYDOWYCH

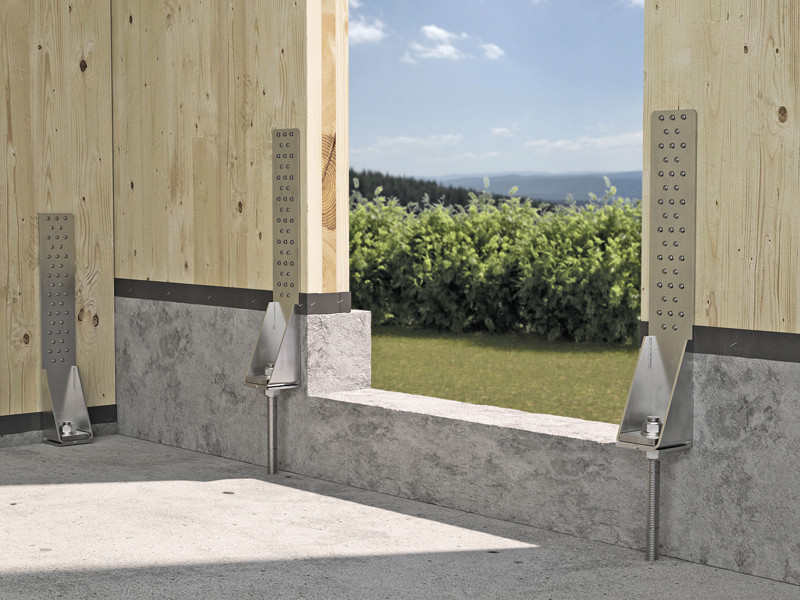

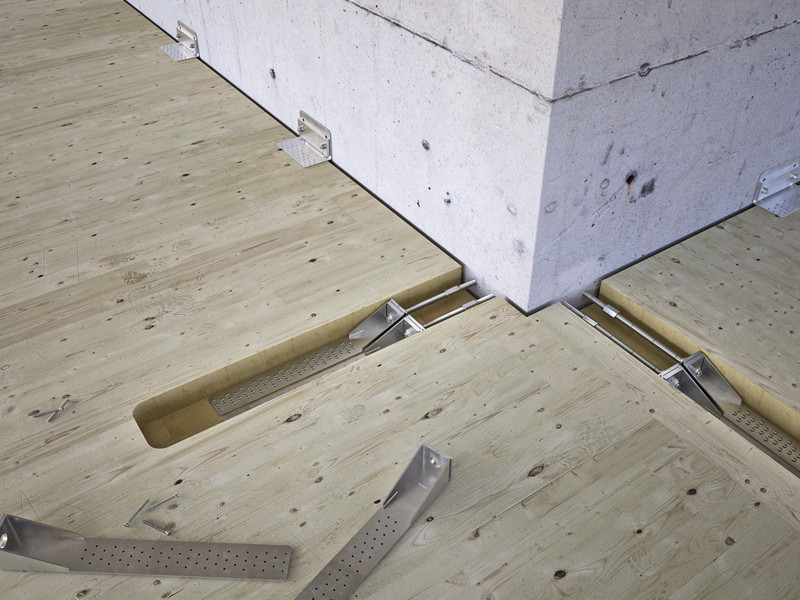

WTH to idealny hold down do realizacji połączeń na rozciąganie między stropami drewnianymi a rdzeniem usztywniającym w budynkach hybrydowych drewno-beton. Kotwienie ścian lekkich lub ciężkich do betonu za pomocą WHT jest możliwe zarówno w budynkach nowych, jak i podczas modernizacji.

Maksymalna wszechstronność, gwarantowana wytrzymałość i swoboda mocowania w każdych warunkach konstrukcyjnych, WHT jest na budowie niezastąpiony.

Dokumentacja

Karta techniczna
ETA Certificate
FILE CAD
File BIM.ifc
File BIM.rfa

WHT

CODE H
[mm]
s
[mm]
pcs.
WHT15 250 2.5 20
WHT20 290 3 20
WHT30 400 3 10
WHT40 480 4 10
WHT55 600 5 10

WHTW

CODE Ø
[mm]
s
[mm]
pcs.
WHTW6016 18 6 120
WHTW6020 22 6 120
WHTW8020 22 10 50
WHTW8024 26 10 50
WHTW8024L 26 12 40

XYLOFON WASHER - WHT

CODE P
[mm]
B
[mm]
s
[mm]
pcs.
XYLW806060 60 60 6 10
XYLW808080 80 80 6 10
