WHT
PŁYTKA KĄTOWA HOLD DOWN WHT: WSZECHSTRONNOŚĆ I WYTRZYMAŁOŚĆ
Kątownik hold down WHT Rothoblaas jest dostępny na rynku w zoptymalizowanej wersji klasycznego kątownika do sił rozciągających. Nowy wariant zapewnia efektywniejsze mocowanie bez uszczerbku dla parametrów i tak już wyjątkowego produktu.

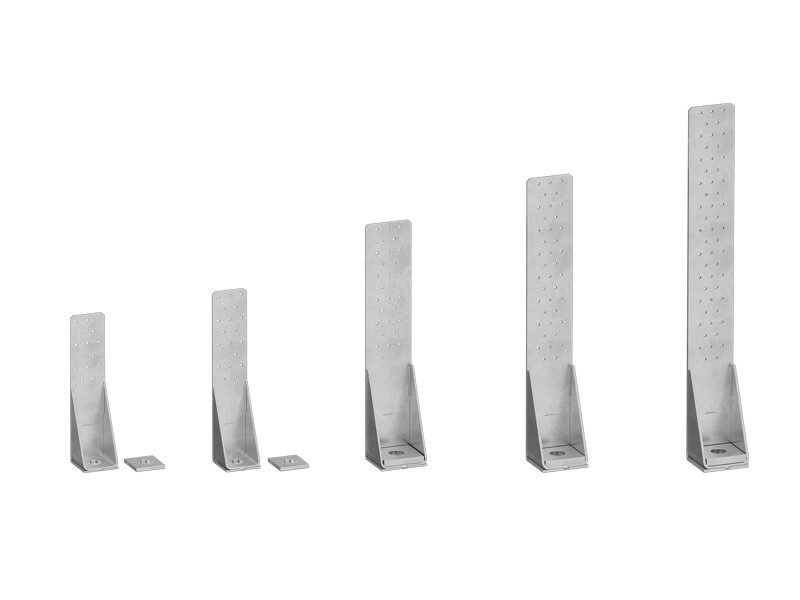

Dostępny w 5 rozmiarach kątownik hold down WHT jest odpowiedni do wszelkich wymagań statycznych lub sejsmicznych, gwarantując swobodę mocowania za pomocą gwoździ, wkrętów lub gwoździowania częściowego.
Opis
HOLD-DOWN ROTHOBLAAS: ZASTOSOWANIA I ZALETY

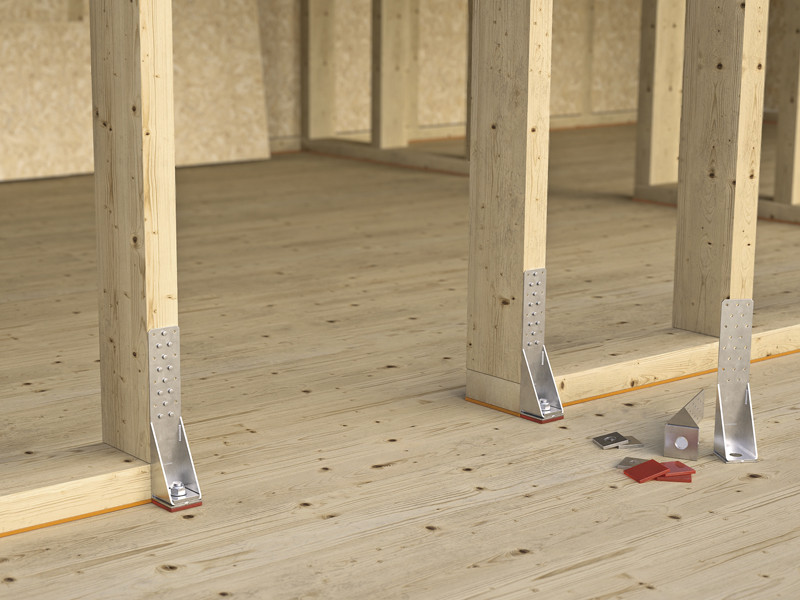

Kątownik hold down WHT, przeznaczony do ścian CLT, LVL lub timber frame, oferuje wszechstronne rozwiązania w zakresie połączeń na rozciąganie do ścian drewnianych. Idealny do konfiguracji drewno-drewno, drewno-beton i drewno-stal, może być stosowany na drewnie litym i klejonym, ścianach szkieletowych oraz panelach CLT i LVL. Z zastosowaniem gwoździowania NARROW PATTERN może być stosowany również na ścianach szkieletowych o zmniejszonej szerokości słupków (60 mm).

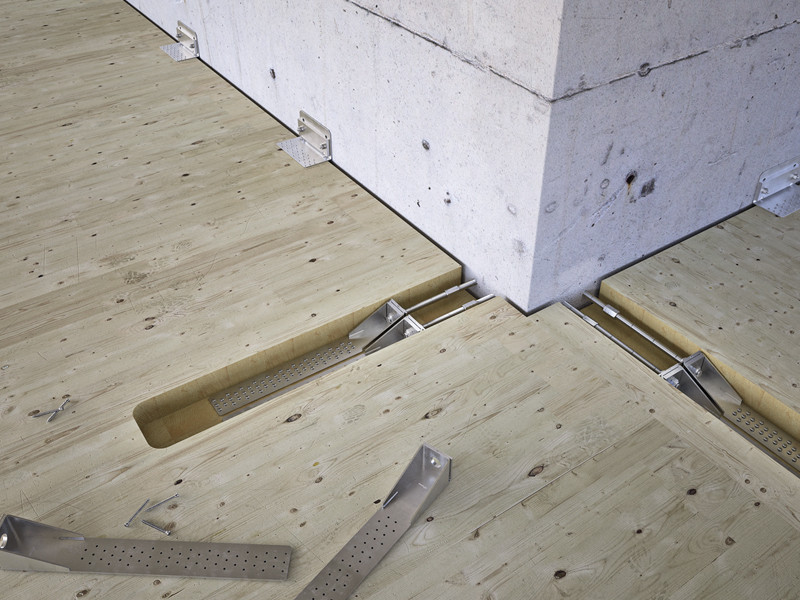

HOLD DOWN DO KONSTRUKCJI HYBRYDOWYCH

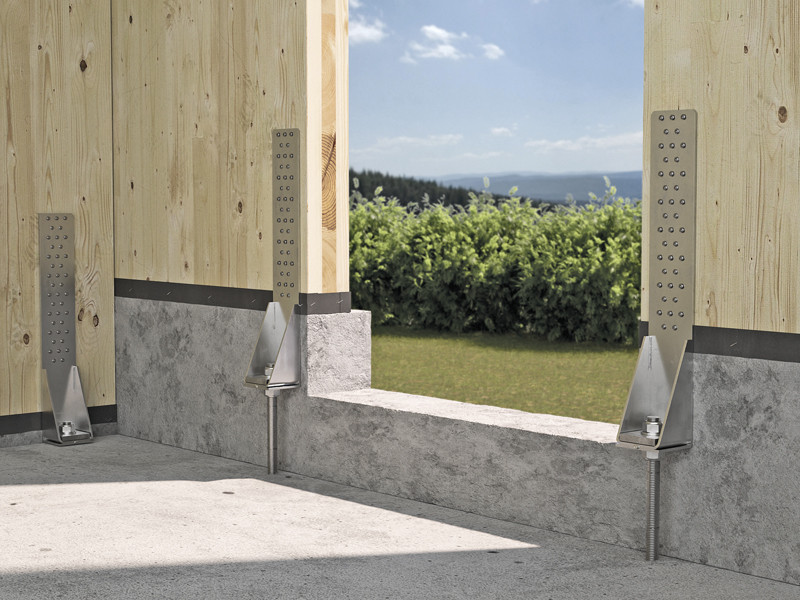

WTH to idealny hold down do realizacji połączeń na rozciąganie między stropami drewnianymi a rdzeniem usztywniającym w budynkach hybrydowych drewno-beton. Kotwienie ścian lekkich lub ciężkich do betonu za pomocą WHT jest możliwe zarówno w budynkach nowych, jak i podczas modernizacji.
Maksymalna wszechstronność, gwarantowana wytrzymałość i swoboda mocowania w każdych warunkach konstrukcyjnych, WHT jest na budowie niezastąpiony.
WHT
| CODE | info | H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| WHT15 | - | 250 | 2.5 | 20 |
| WHT20 | - | 290 | 3 | 20 |
| WHT30 | - | 400 | 3 | 10 |
| WHT40 | - | 480 | 4 | 10 |
| WHT55 | - | 600 | 5 | 10 |
WHTW
| CODE | Ø
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|
| WHTW6016 | 18 | 6 | 120 |
| WHTW6020 | 22 | 6 | 120 |
| WHTW8020 | 22 | 10 | 50 |
| WHTW8024 | 26 | 10 | 50 |
| WHTW8024L | 26 | 12 | 40 |
XYLOFON WASHER - WHT
| CODE | P
[mm]
|
B
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYLW806060 | 60 | 60 | 6 | 10 |
| XYLW808080 | 80 | 80 | 6 | 10 |
