GIRAFFE
PODPARCIE PODCZAS MONTAŻU DOMÓW DREWNIANYCH

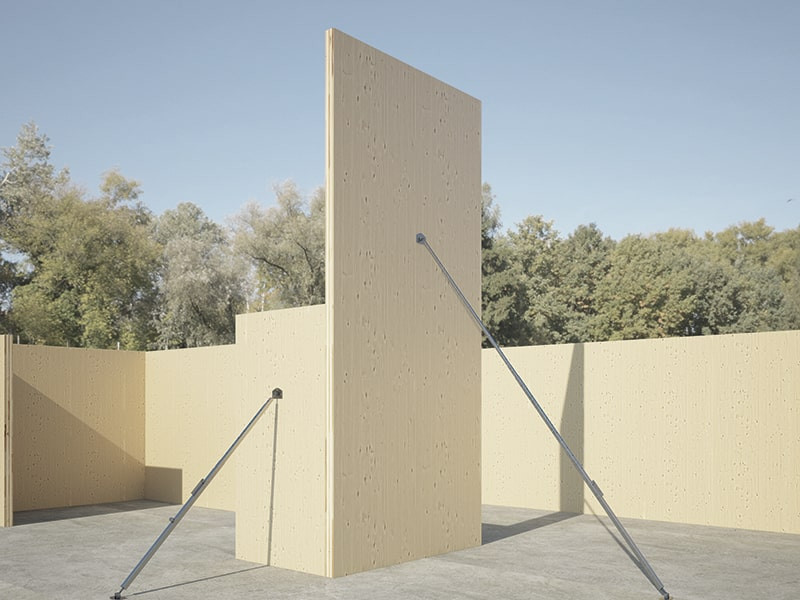

Montaż domów drewnianych lub innych rodzajów konstrukcji, zwłaszcza ścian i stropów, może wymagać tymczasowego podparcia, które należy usunąć po zakończeniu ostatecznego mocowania.

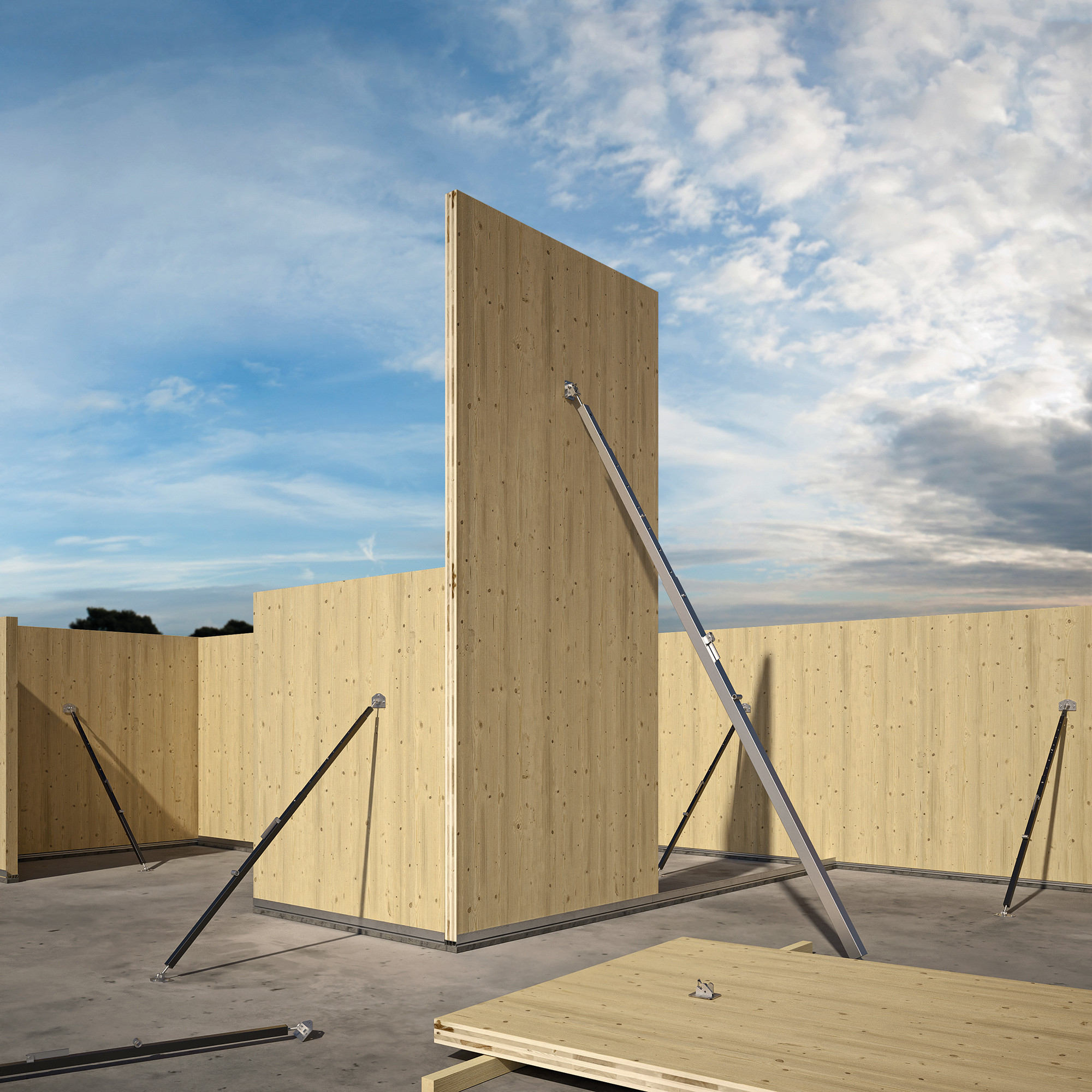

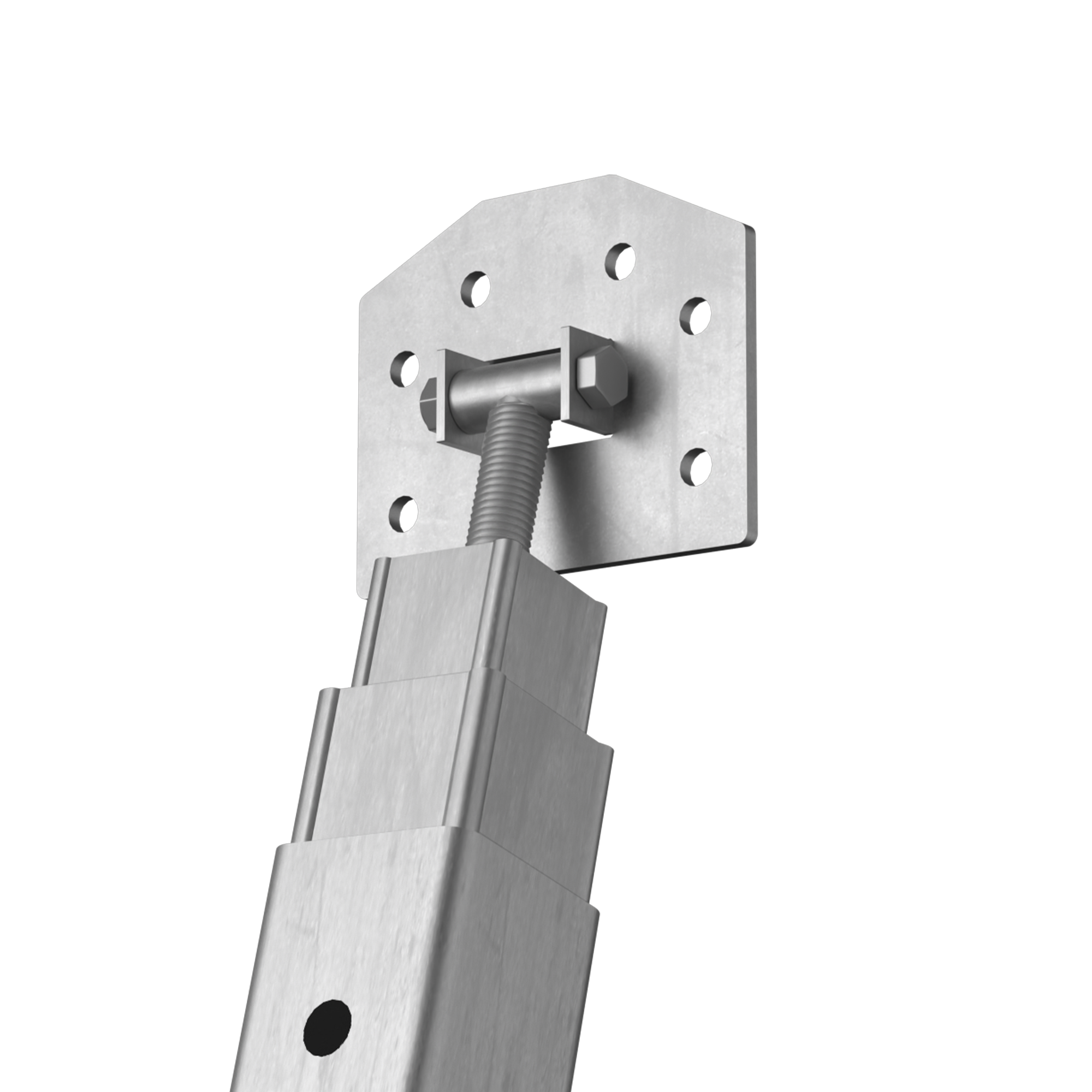

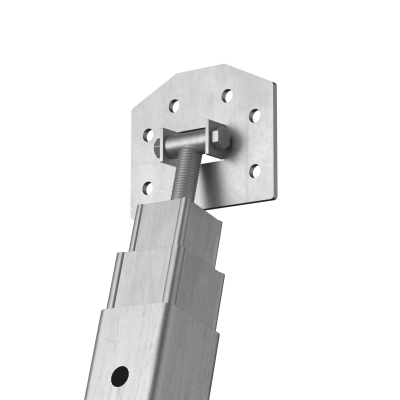

GIRAFFE jest używany głównie do montażu domów drewnianych z CLT, ale może być również skutecznie stosowany w każdym innym rodzaju konstrukcji drewnianej. Najdłuższa wersja, GIR6000, zapewnia praktyczną i bezpieczną podporę do zastosowania nawet w przypadku odległych elementów, rozciągających się nawet na dwie kondygnacje. Jeśli montaż panelu CLT lub innego rodzaju elementu drewnianego wymaga tymczasowego podparcia, GIRAFFE jest idealnym rozwiązaniem.
Opis
Pola zastosowań

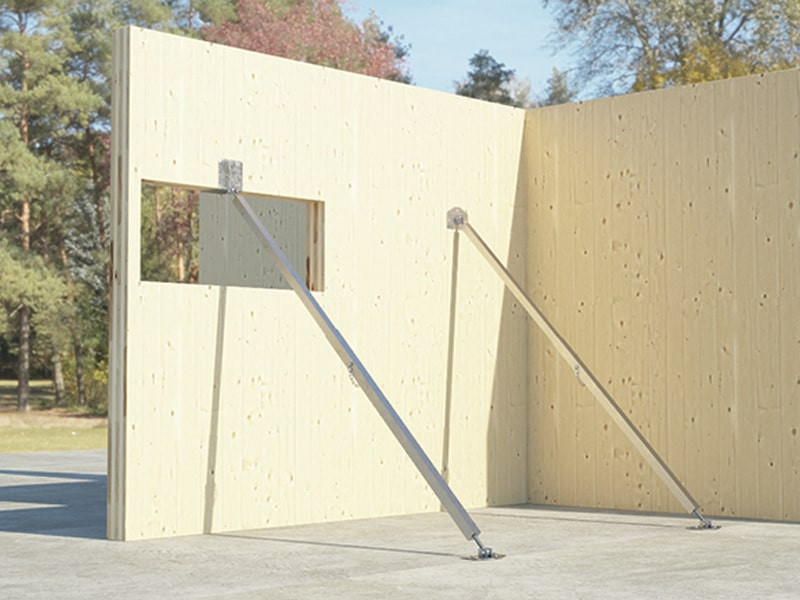

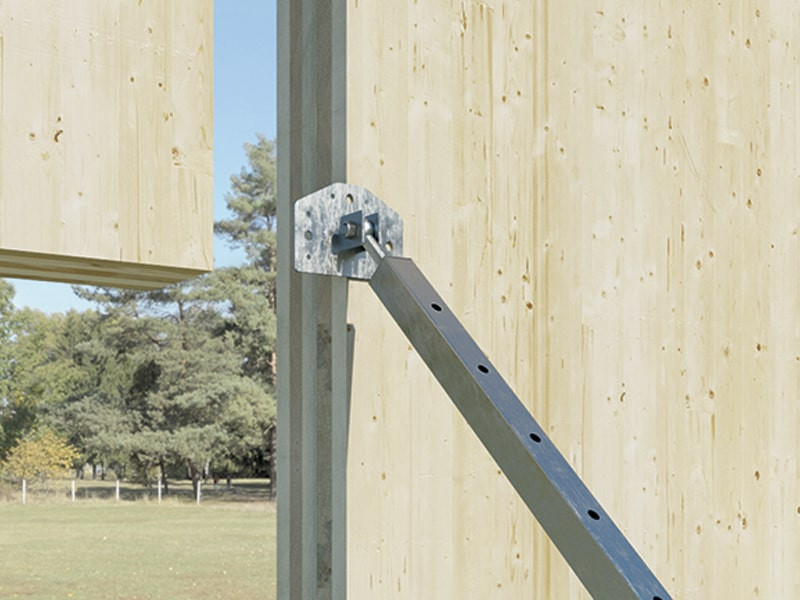

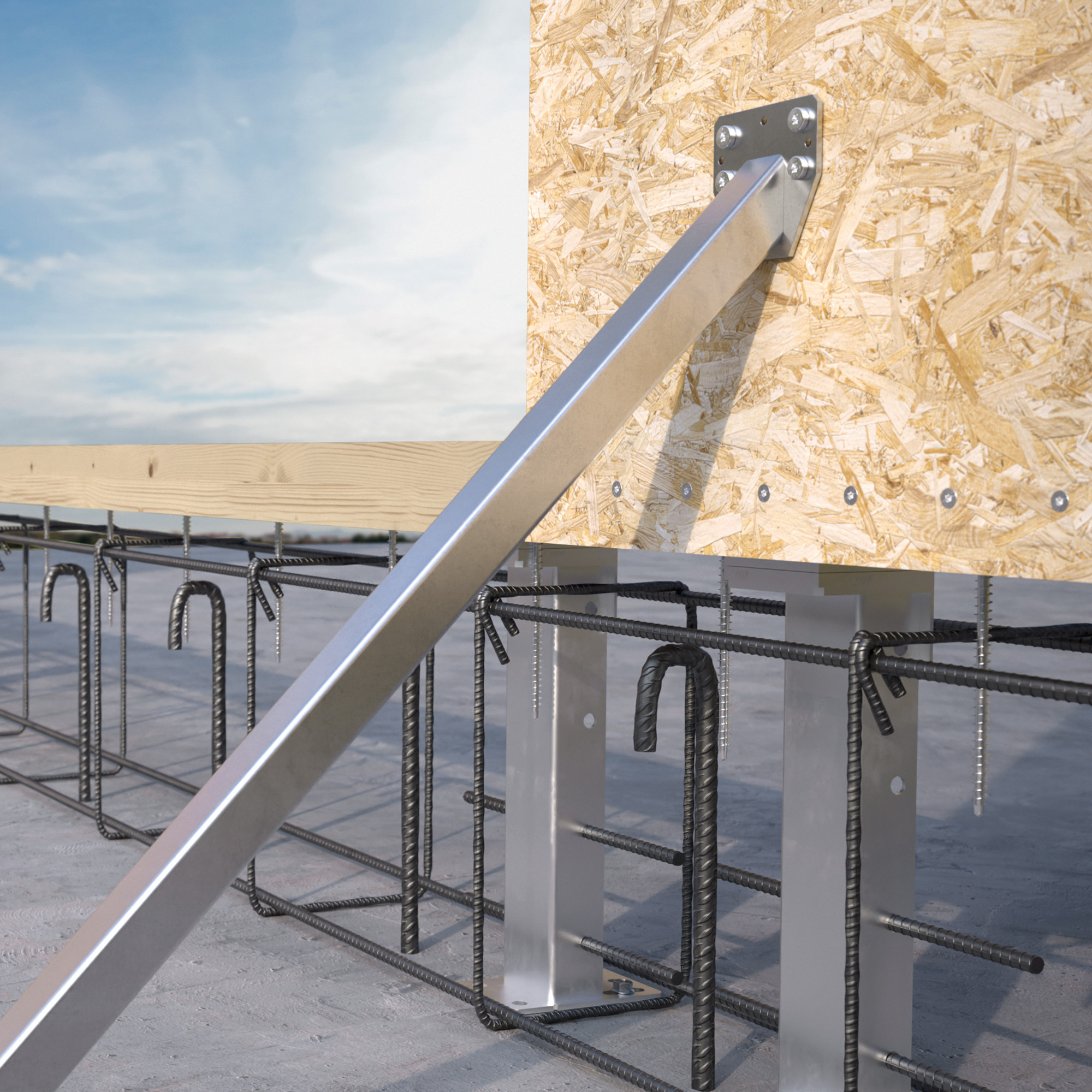

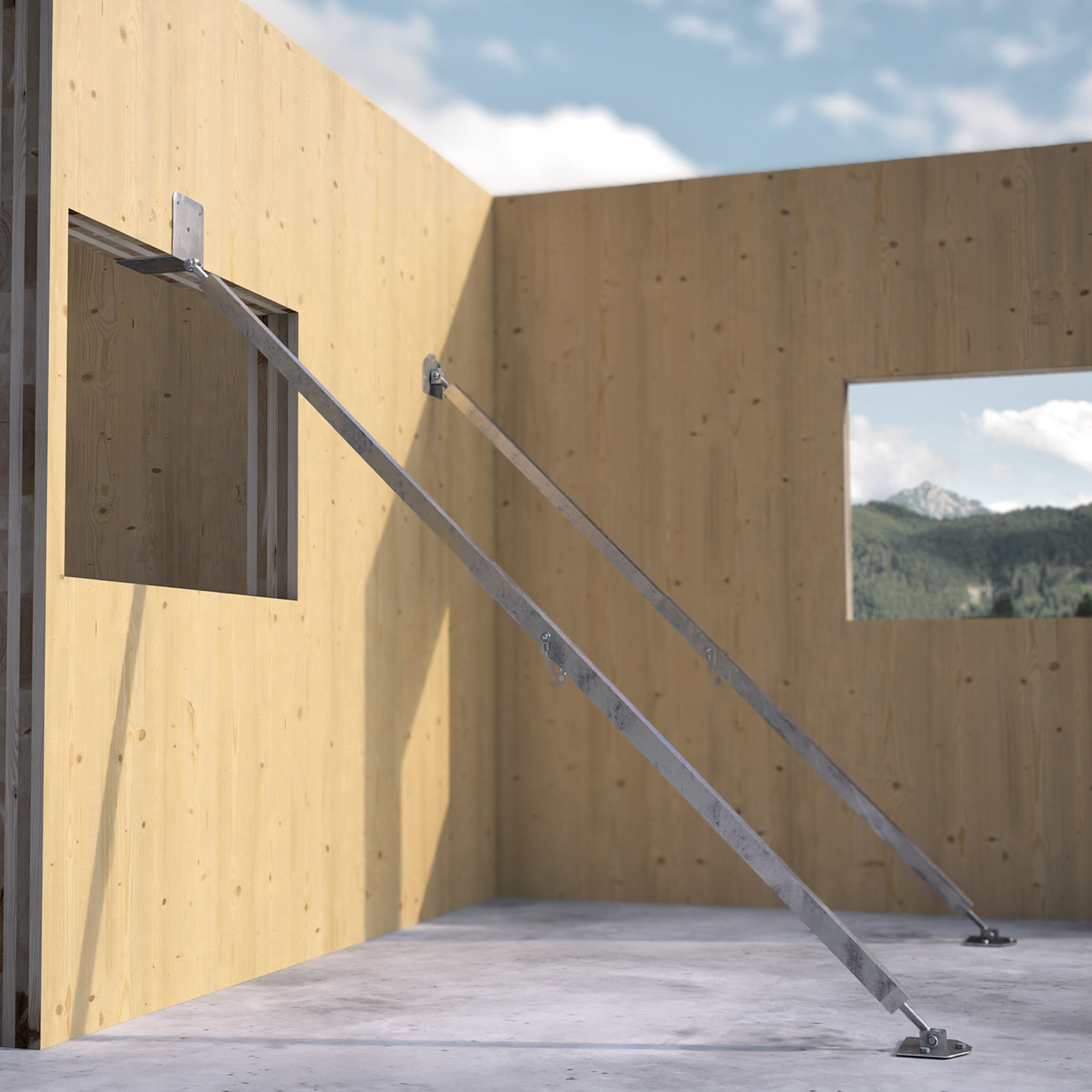

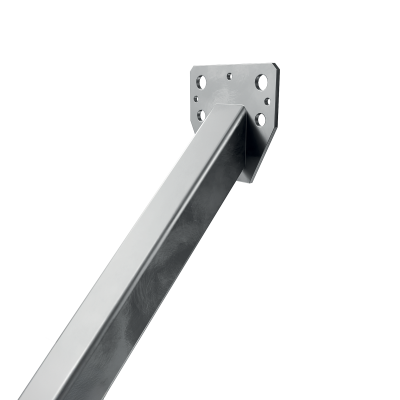

GIRAFFE jest stosowany jako tymczasowe podparcie do montażu płyt CLT, ale także do elementów szkieletowych, prefabrykowanych elementów drewnianych, podpór i słupów z drewna klejonego i innych.
Dostępne rozmiary

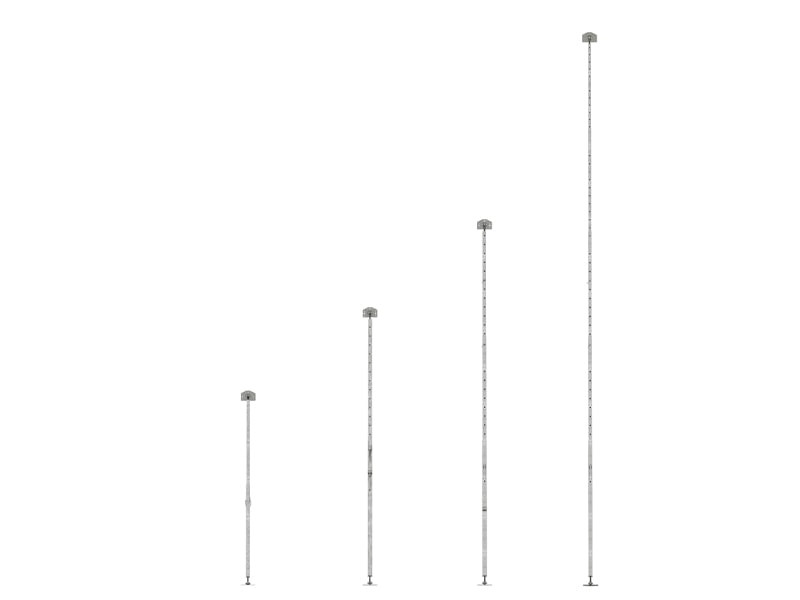

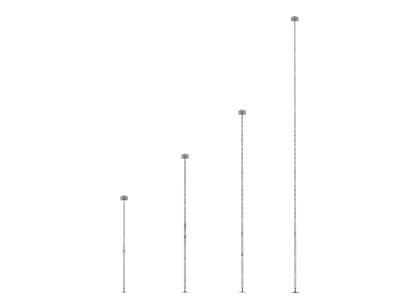

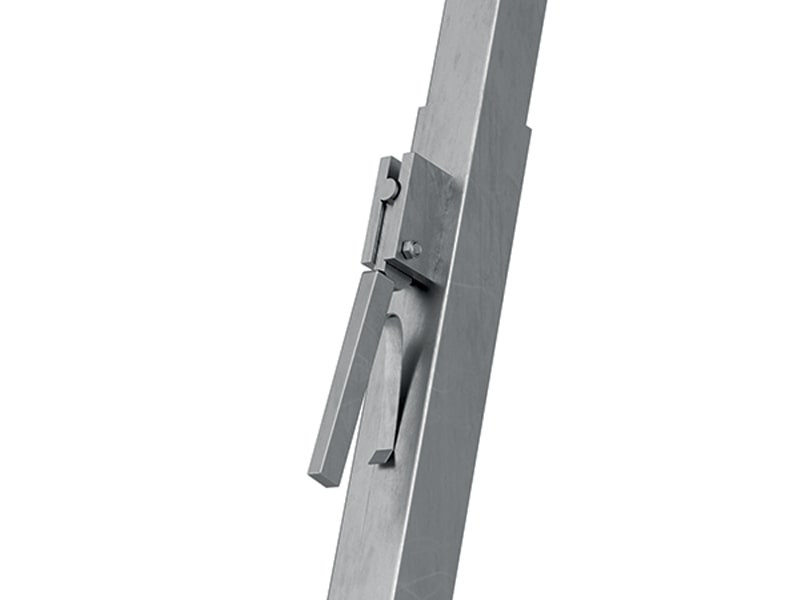

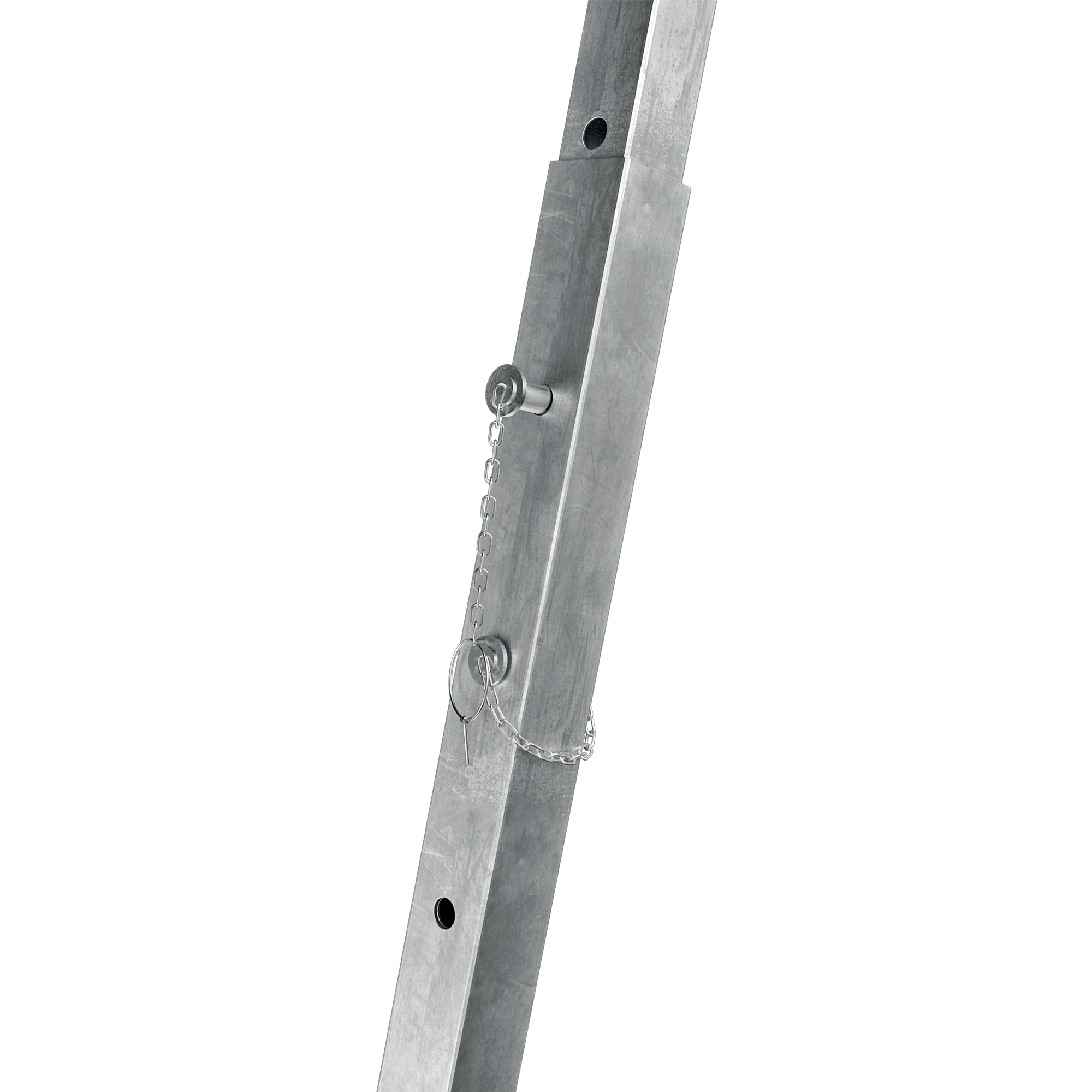

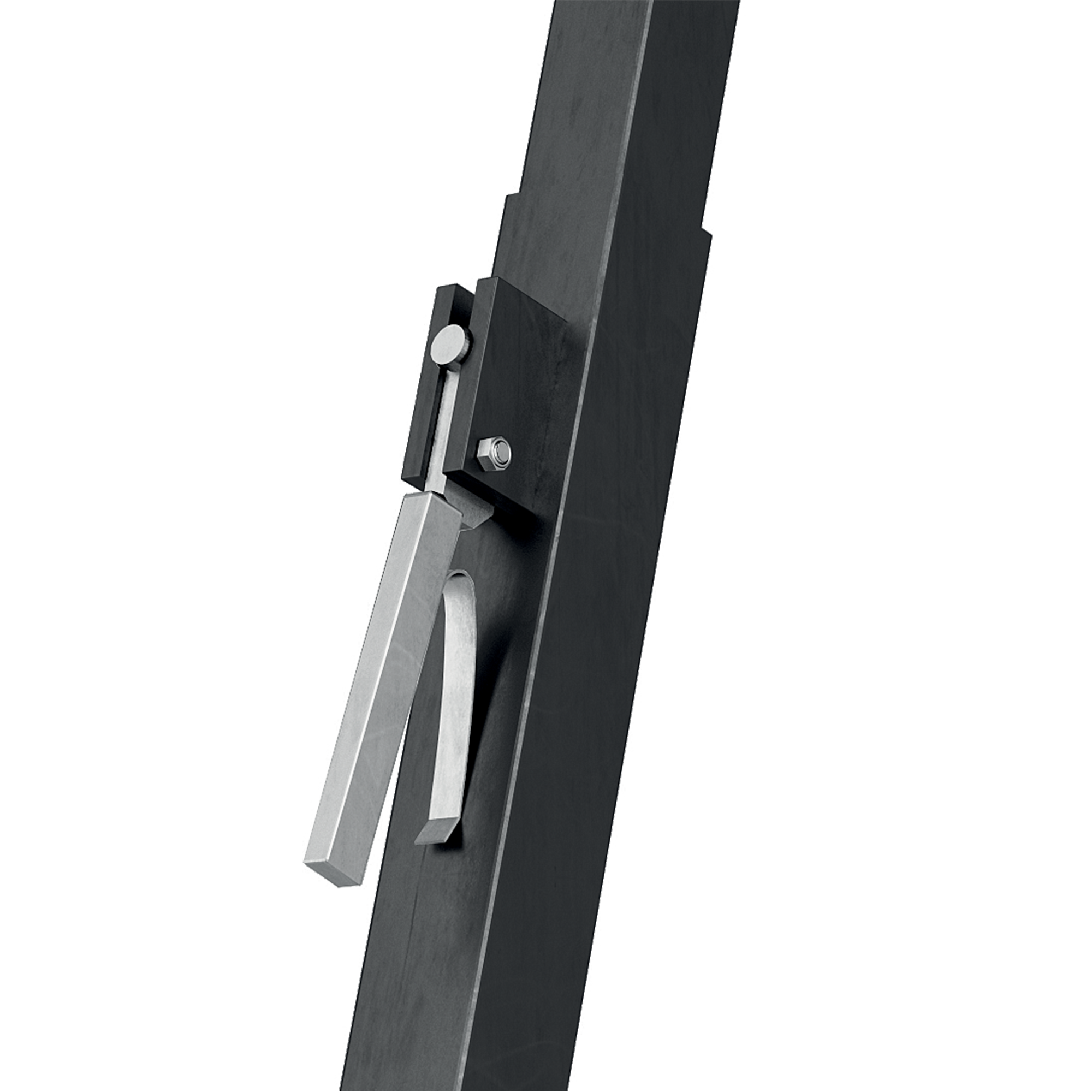

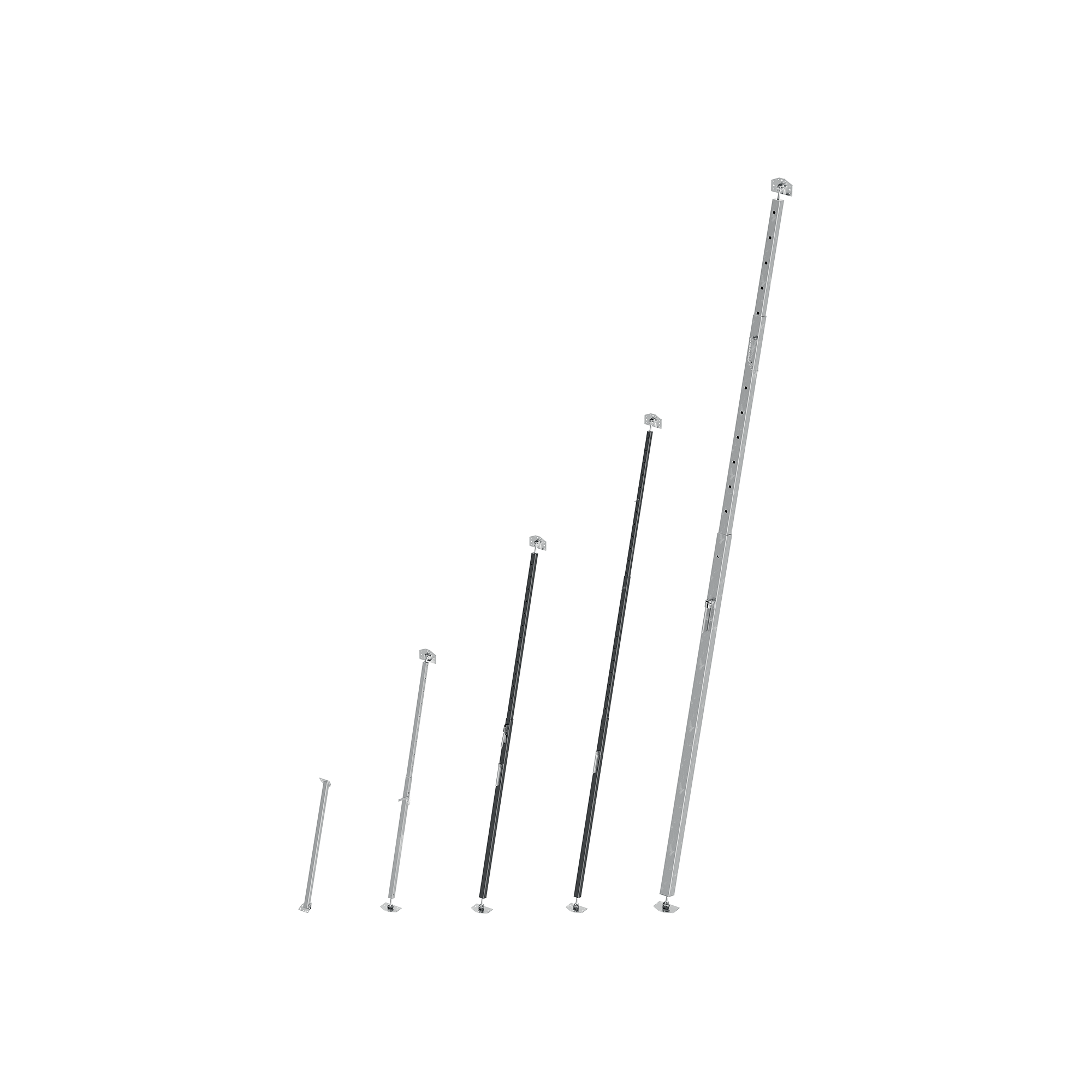

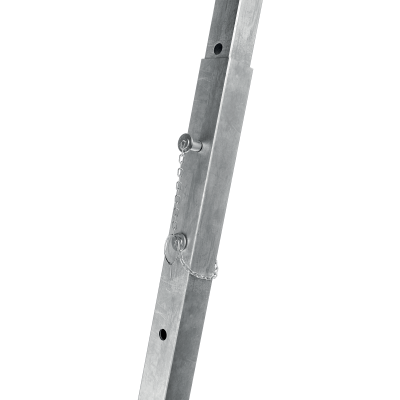

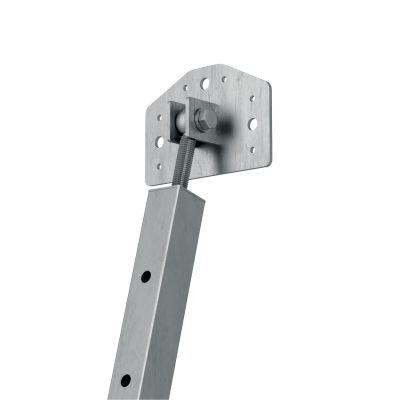

GIRAFFE dostępny jest w 4 wersjach o różnych długościach, od 220 do 600 cm, aby zagwarantować podparcie nawet dla elementów rozciągających się na dwie kondygnacje. GIR3000 (wyposażony w automatyczny ogranicznik dla jeszcze szybszej i bardziej precyzyjnej regulacji) i GIR4000 wykonane są z galwanizowanej stali; GIR2200 i GIR6000 z tłoczonego aluminium.
Transport

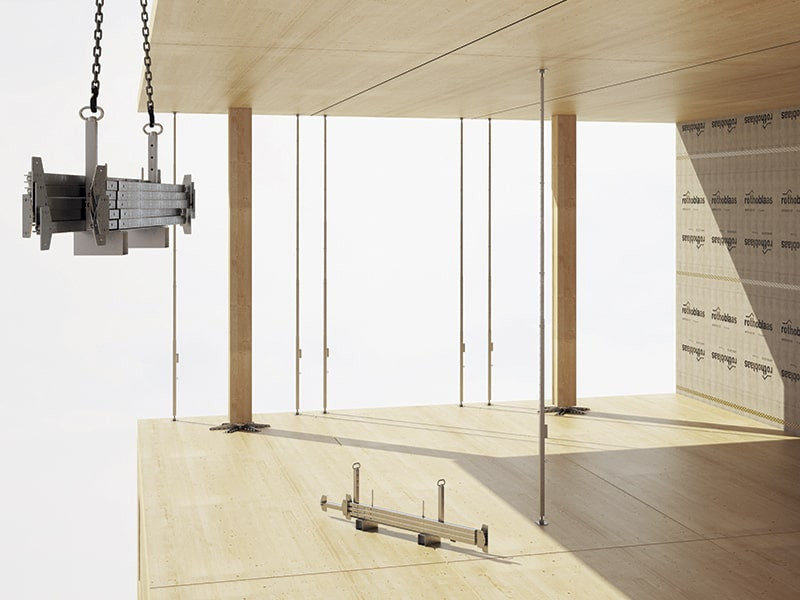

Dzięki elementowi transportowemu GIRHOLDER można w prosty i schludny sposób zapakować i przetransportować do 10 wsporników montażowych. GIRAFFE, uchwyt montażowy do elementów drewnianych, który rozciąga się od 2,20 do 6,0 metrów.
Dokumentacja
-
Karta techniczna
-
Karta techniczna USA
-
Przegląd Techniczny AUSTRALIA
-
FILE CAD
GIRAFFE
| CODE | description | L
[mm]
|
pcs. |
|---|---|---|---|
| GIR2200 | GIRAFFE ASSEMBLY SUPPORT 2,2m | 2200 | 1 |
| GIR3000 | GIRAFFE ASSEMBLY SUPPORT 3,0m | 3000 | 1 |
| GIR4000 | GIRAFFE ASSEMBLY SUPPORT 4,0m | 4000 | 1 |
| GIR6000 | GIRAFFE ASSEMBLY SUPPORT 6,0m | 6000 | 1 |
| CODE | description | pcs. |
|---|---|---|
| GIRPLATE | SMALL SPARE PLATE | 1 |
| GIRPLATEL | LARGE SPARE PLATE | 1 |
| GIRHOLDER | TRANSPORT ELEMENT | 1 |

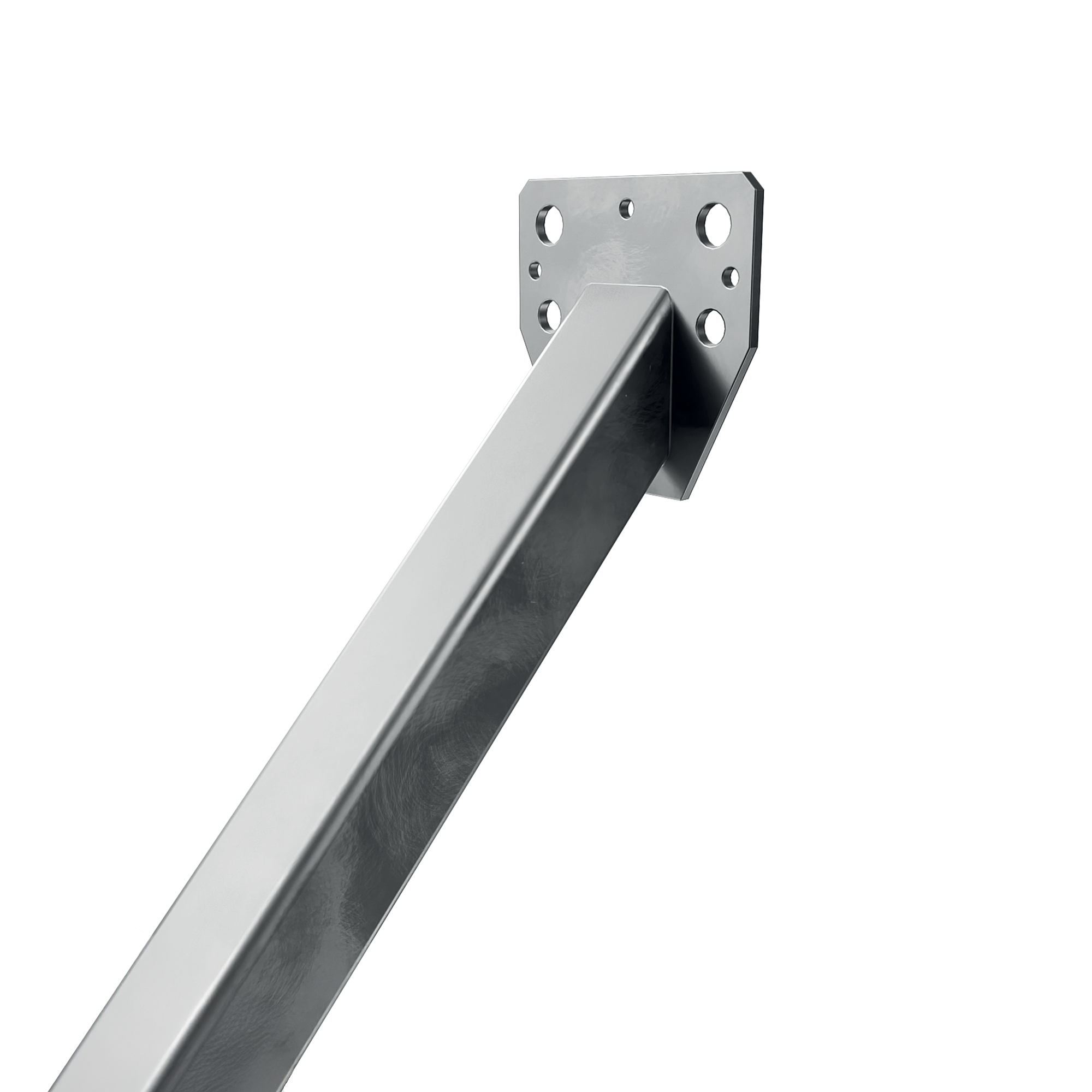

GIR451000
| CODE | description | L
[mm]
|
pcs. |
|---|---|---|---|
| GIR451000 | GIRAFFE ASSEMBLY SUPPORT 45° FIXED | 1000 | 1 |
