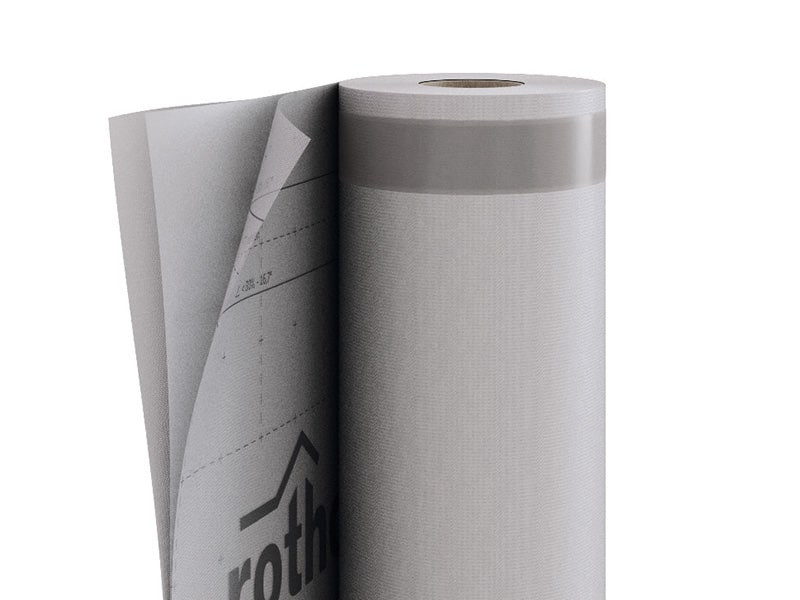

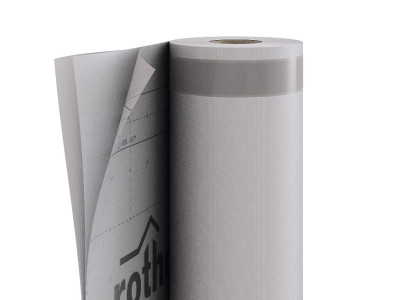

TRASPIR 150
MEMBRANA WYSOCE ODDYCHAJĄCA
Membrana wysoce oddychająca TRASPIR 150 optymalizuje hermetyczność, ograniczając bezwarunkowe przechodzenie powietrza i chroniąc konstrukcję przed zimnymi prądami w zimie i ciepłymi w lecie.
Opis
TRASPIR 150 to elastyczna membrana uszczelniająca, która zapewnia optymalną hermetyczność.
Jest dostępna z lub bez zintegrowanego tape, również w wersji 3-metrowej, posiada certyfikat francuskiej instytucji CSTB w klasie R2. Składa się z folii mikroporowatej i warstw ochronnych z polipropylenu. Została stworzona do aplikacji na zewnątrz i wewnątrz ścian i dachów.
Dokumentacja
-
Karta techniczna
-
File BIM.rfa
-
-
Wskazówki dotyczące montażu
-
TEST REPORT USA-CA
Dane techniczne TRASPIR 150
| Właściwości | Norma | Przetestowane wartości | Konwersja USC |
|---|---|---|---|
| Mass per unit area | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Thickness | EN 1849-2 | 0,7 mm | 28 mil |
| Water vapour transmission (Sd) | EN 1931 | 0,02 m | 174.825 US perm |
| Water vapour transmission (dry cup) | ASTM E96/ E96M | 125 US perm | - |
| Water vapour transmission (dry cup) | ASTM E96/ E96M | 7115 ng/(s·m²·Pa) | - |
| Tensile strength MD/CD | EN 12311-1 | 350 / 210 N/50mm | 40 / 24 lbf/in |
| Elongation MD/CD | EN 12311-1 | 100 / 125 % | - |
| Resistance to nail tearing MD/CD | EN 12310-1 | 190 / 225 N | 43 / 51 lbf |
| Watertightness | EN 1928 | class W1 | - |
| Resistance to temperature | - | -40 / 80 °C | -40 / 176 °F |
| Reaction to fire | EN 13501-1 | class E | - |
| Resistance to penetration of air | EN 12114 | < 0,05 m³/(m²·h·50Pa) | < 0.003 cfm/ft² at 50Pa |
| Thermal conductivity (λ) | - | 0,3 W/(m·K) | 0.17 BTU/(h·ft·°F) |
| Specific heat | - | 1800 J/(kg·K) | - |
| Density | - | ca. 215 kg/m³ | - |
| Water vapour resistance factor (μ) | - | ca. 40 | - |
| UV stability | - | 336h (3 months) | - |
| Water column | ISO 811 | > 250 cm | > 98 in |
| Watertightness after artificial ageing | EN 1297 / EN 1928 | class W1 | - |
| After artificial ageing - Tensile strength MD/CD | EN 1297 / EN 12311-1 | 310 / 180 N/50mm | 35 / 21 lb/in |
| After artificial ageing - elongation | EN 1297 / EN 12311-1 | 45 / 60 % | - |
| Flexibility at low temperatures | EN 1109 | -40 °C | -40 °F |
| VOC | - | not relevant | - |
| Surface burning characteristics | ASTM E84 | class 1 or class A | - |
| Flame spread index (FSI) | ASTM E84 | 0 | - |
| Smoke developed index (SDI) | ASTM E84 | 87 | - |
Dane techniczne TRASPIR 150 OLD
| Właściwości | Norma | Przetestowane wartości | Konwersja USC |
|---|---|---|---|
| Mass per unit area | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Thickness | EN 1849-2 | 0,5 mm | 20 mil |
| Water vapour transmission (Sd) | EN 1931 | 0,05 m | 69.93 US perm |
| Tensile strength MD/CD | EN 12311-1 | 315 / 250 N/50mm | 36 / 29 lbf/in |
| Elongation MD/CD | EN 12311-1 | 61 / 66 % | - |
| Resistance to nail tearing MD/CD | EN 12310-1 | 255 / 270 N | 57 / 61 lbf |
| Watertightness | EN 1928 | class W1 | - |
| Resistance to temperature | - | -40 / 80 °C | -40 / 176 °F |
| Reaction to fire | EN 13501-1 | class E | - |
| Resistance to penetration of air | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Thermal conductivity (λ) | - | 0,3 W/(m·K) | 0.17 BTU/(h·ft·°F) |
| Specific heat | - | 1800 J/(kg·K) | - |
| Density | - | ca. 300 kg/m³ | - |
| Water vapour resistance factor (μ) | - | ca. 100 | - |
Skład TRASPIR 150
| TOP LAYER | non-woven PP fabric |
|---|---|
| middle layer | PP breathable film |
| BOTTOM LAYER | non-woven PP fabric |
Skład TRASPIR 150 OLD
| TOP LAYER | non-woven PP fabric |
|---|---|
| middle layer | PP breathable film |
| BOTTOM LAYER | non-woven PP fabric |
Specifications
TRASPIR 150
Dostawa i montaż membrany wysoce oddychającej, Typ TRASPIR 150.
Skład
Od warstwy górnej do warstwy dolnej:
włóknina z PP;
folia oddychająca z PP;
włóknina z PP.
Właściwości
Gramatura [g/m²]: 150
Grubość [mm]: 0,7
-Paroprzepuszczalność (Sd)[m]: 0,02
Wytrzymałość na rozerwanie wzdłuż / w poprzek włókien [N/50 mm]: 350/210
Rozciąganie wzdłuż/w poprzek włókien MD/CD [%]: 100/125
Odporność na zerwanie na gwoździu wzdłuż/w poprzek włókien [N]: 190/225
Odporność na przesiąkanie: klasa W1 (EN 1928)
Klasyfikacja ogniowa: klasy E (EN 13501-1)
Odporność na wysoką temperaturę [°C]: -40/80
Stabilność UV: 336h (3 miesiące)
VOC [%]: nieistotne
Normy i certyfikaty
Oznaczenie CE zgodnie z normą EN 13859-1/2
ASTM E84 Class 1 - Class A
AUS 4200.1 Class 4
Opis
Powierzchnia nakładania musi być sucha, oczyszczona z kurzu i odtłuszczona. Z powierzchni należy usunąć wszelkie elementy, aby membrana nie została uszkodzona podczas układania.
Zalecane zastosowanie: Gwarantowana jest bezpośrednia ochrona przed promieniowaniem UV. Dlatego przewidziano montaż zarówno po stronie wewnętrznej, jak i zewnętrznej przegrody zewnętrznej.
Montaż: Rozwinąć membranę i, jeśli nie stosuje się typu folii z podwójną taśmą, należy wykonać uszczelnienie taśmą typu: FLEXY BAND, FLEXY BAND UV, SPEEDY BAND lub EASY BAND.
Upewnić się, że zakładka między membranami wynosi co najmniej 15 cm, aby uzyskać optymalną szczelność.
Aby praca została wykonana prawidłowo, należy przewidzieć użycie gwoździ.
Wszelkie dodatkowe informacje dotyczące montażu można znaleźć w instrukcjach dostarczonych przez dostawcę.
