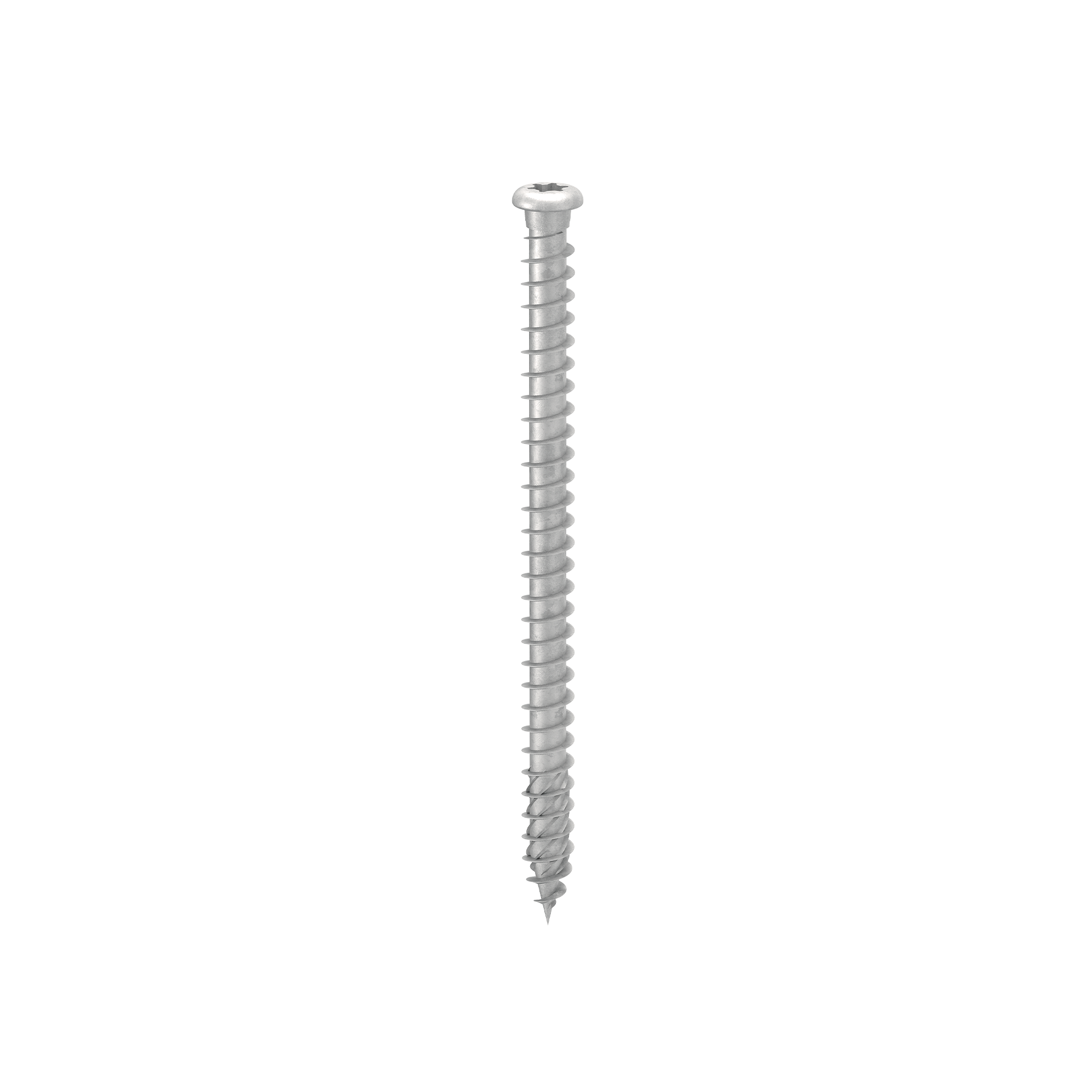

WKRĘT Z ŁBEM KULISTYM DO PŁYTEK DO DREWNA TWARDEGO LBS HARDWOOD EVO
Klasa wytrzymałości na korozję atmosferyczną (C4) powłoki C4 EVO przebadana przez Szwedzki Instytut Badawczy RISE. Powłoka odpowiednia do stosowania na drewnie o poziomie kwasowości (pH) powyżej 4, takim jak jodła, modrzew i sosna (patrz str. 314).
Specjalna końcówka z wypukłymi elementami tnącymi. Certyfikacja ETA-11/0030 pozwala na jego stosowanie do drewna twardego o wysokiej gęstości, całkowicie bez nawiercania. Homologowany dla zastosowań w konstrukcjach obciążanych w dowolnym kierunku w odniesieniu do włókna.
Średnica wewnętrznego rdzenia wkręta została powiększona w porównaniu do wersji LBS, umożliwiając wkręcanie w drewno o wyższej gęstości. Podkładka cylindryczna przeznaczona jest do mocowania elementów mechanicznych oraz uzyskiwania efektu zazębienia z otworem w płytce, co gwarantuje doskonałe parametry statyczne.
Dokumentacja
-
Karta techniczna
- Karta techniczna Chinese
- Karta techniczna Croatian
- Karta techniczna Czech
- Karta techniczna Dutch
- Karta techniczna English Eurocode 5
- Karta techniczna English USA NDS
- Karta techniczna Finnish
- Karta techniczna French
- Karta techniczna German
- Karta techniczna Greek
- Karta techniczna Hungarian
- Karta techniczna Italian
- Karta techniczna Korean
- Karta techniczna Norwegian
- Karta techniczna Polish
- Karta techniczna Portuguese
- Karta techniczna Romanian
- Karta techniczna Russian
- Karta techniczna Slovak
- Karta techniczna Slovene
- Karta techniczna Spanish
- Karta techniczna Swedish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
ETA Certificate
-
FILE CAD
-
File BIM.ifc
-
File BIM.rfa
-
Instrukcje Instalacji
LBS HARDWOOD EVO
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| LBSHEVO580 | - | 5 | 80 | 76 | 0.2 | 3 1/8'' | 3'' | TX20 | 200 | |
| LBSHEVO5100 | - | 5 | 100 | 96 | 0.2 | 4'' | 3 3/4'' | TX20 | 200 | |
| LBSHEVO5120 | - | 5 | 120 | 116 | 0.2 | 4 3/4'' | 4 9/16'' | TX20 | 200 | |
| LBSHEVO760 | - | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 | |
| LBSHEVO780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 | |
| LBSHEVO7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 | |
| LBSHEVO7120 | - | 7 | 120 | 115 | 0.28 | 4 3/4'' | 4 1/2'' | TX30 | 100 | |
| LBSHEVO7160 | - | 7 | 160 | 155 | 0.28 | 6 1/4'' | 6 1/8'' | TX30 | 100 | |
| LBSHEVO7200 | - | 7 | 200 | 195 | 0.28 | 8'' | 7 11/16'' | TX30 | 100 |
