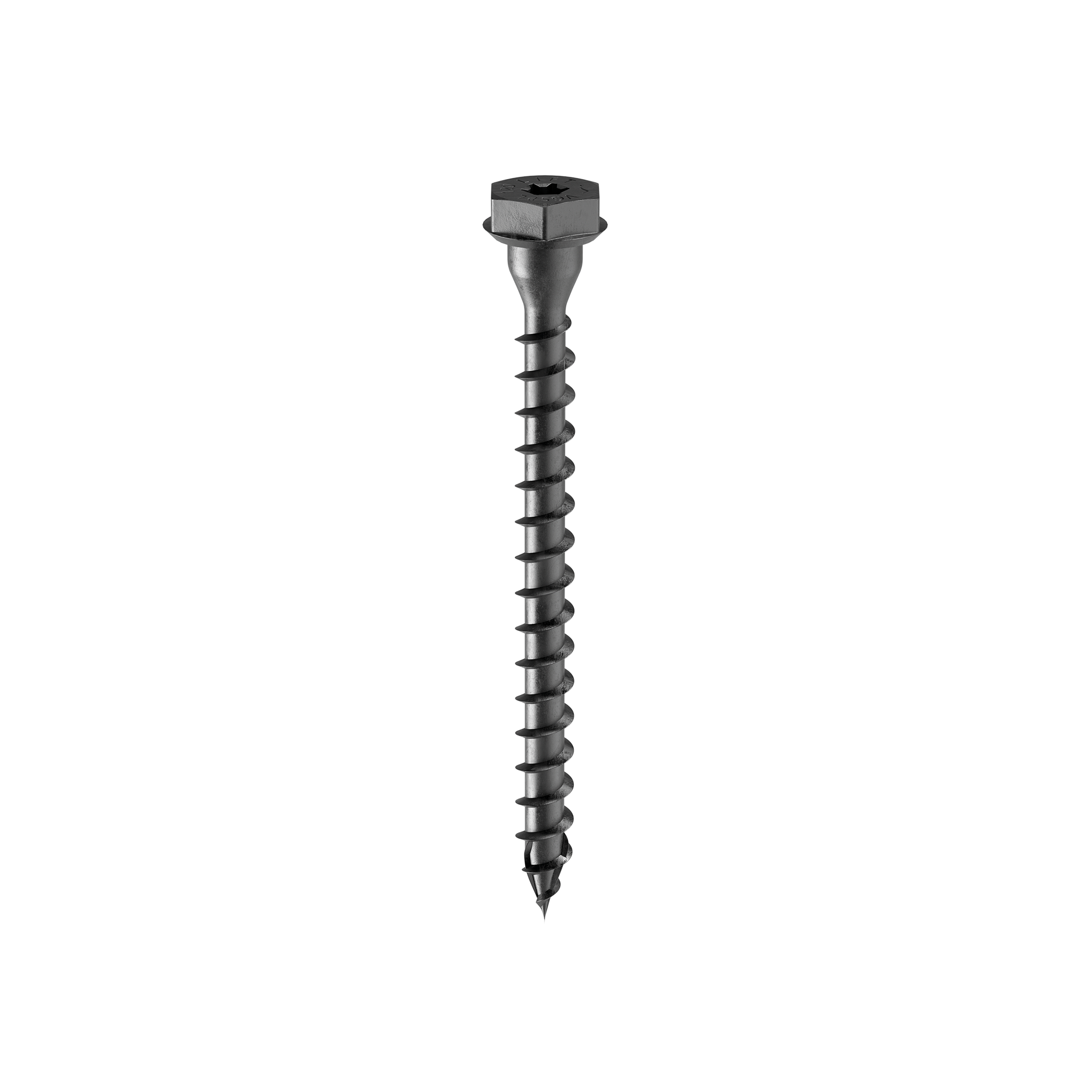

WKRĘT Z ŁBEM STOŻKOWYM ŚCIĘTYM SZEŚCIOKĄTNYM DO PODNOSZENIA VGS PLATE

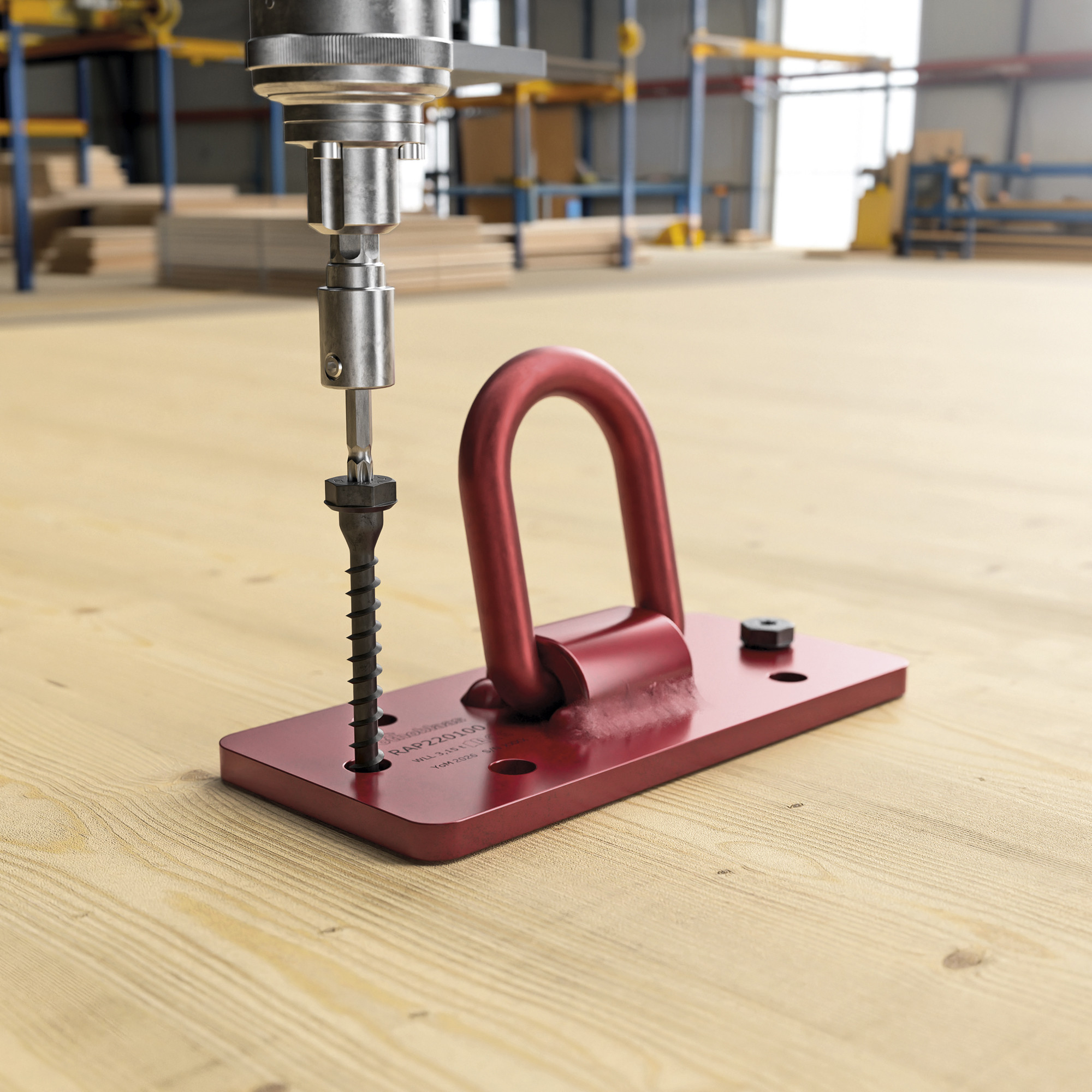

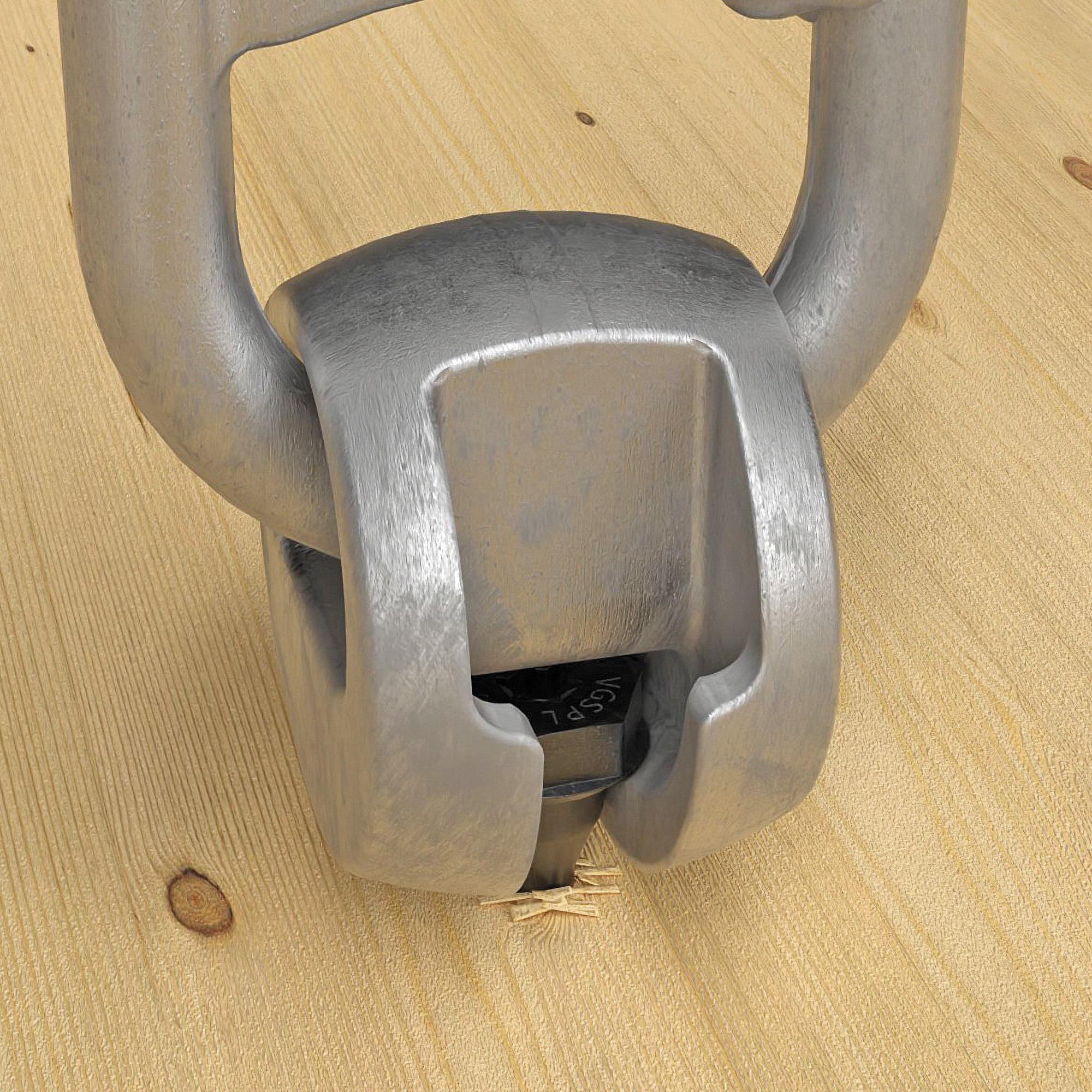

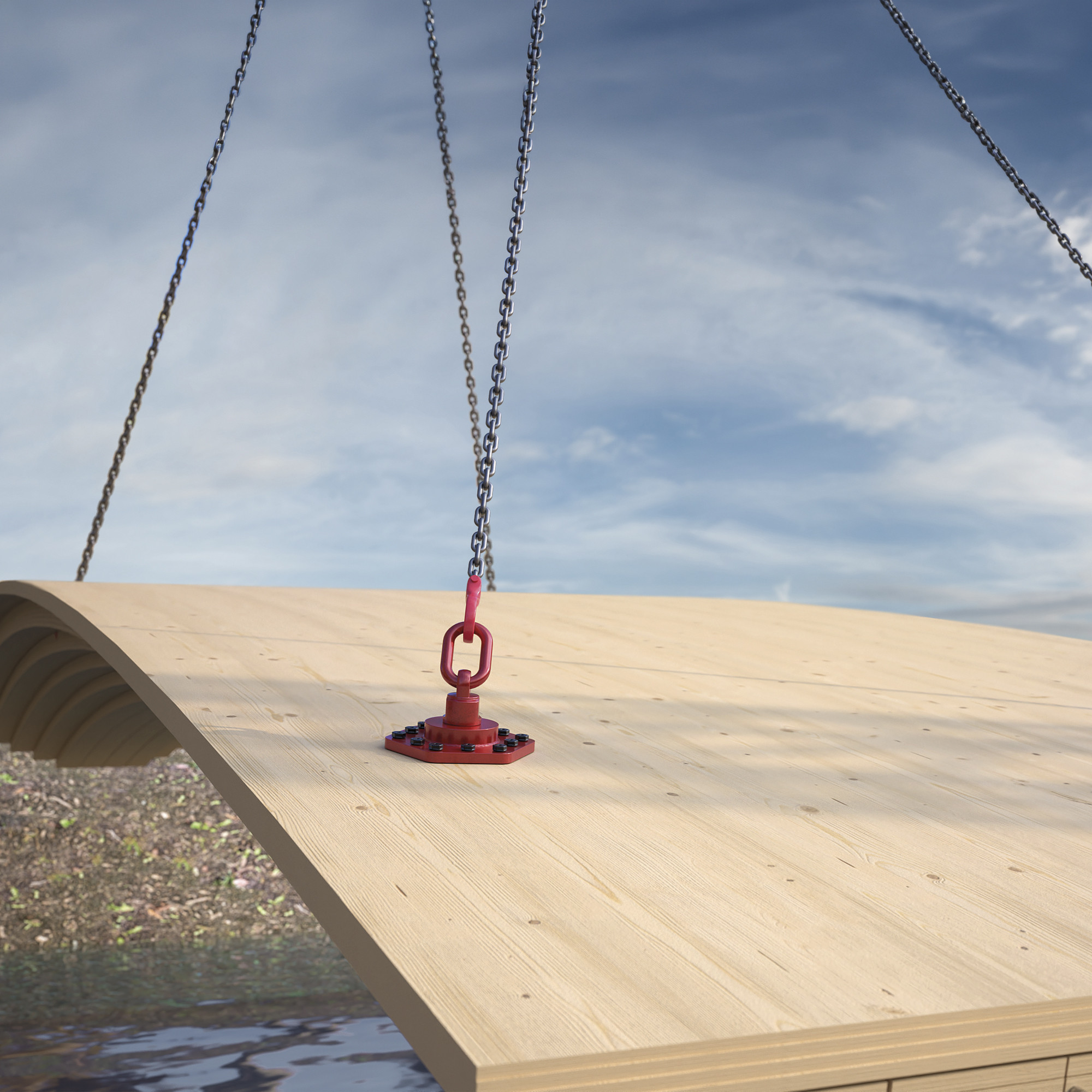

Specjalnie opracowany kształt łba zapewnia pełną kompatybilność ze wszystkimi systemami transportu i podnoszenia przewidującymi stosowanie wkrętów (WASP, WASPL, RAPTOR, RAPTOR MINI i RAPTOR MAXI).

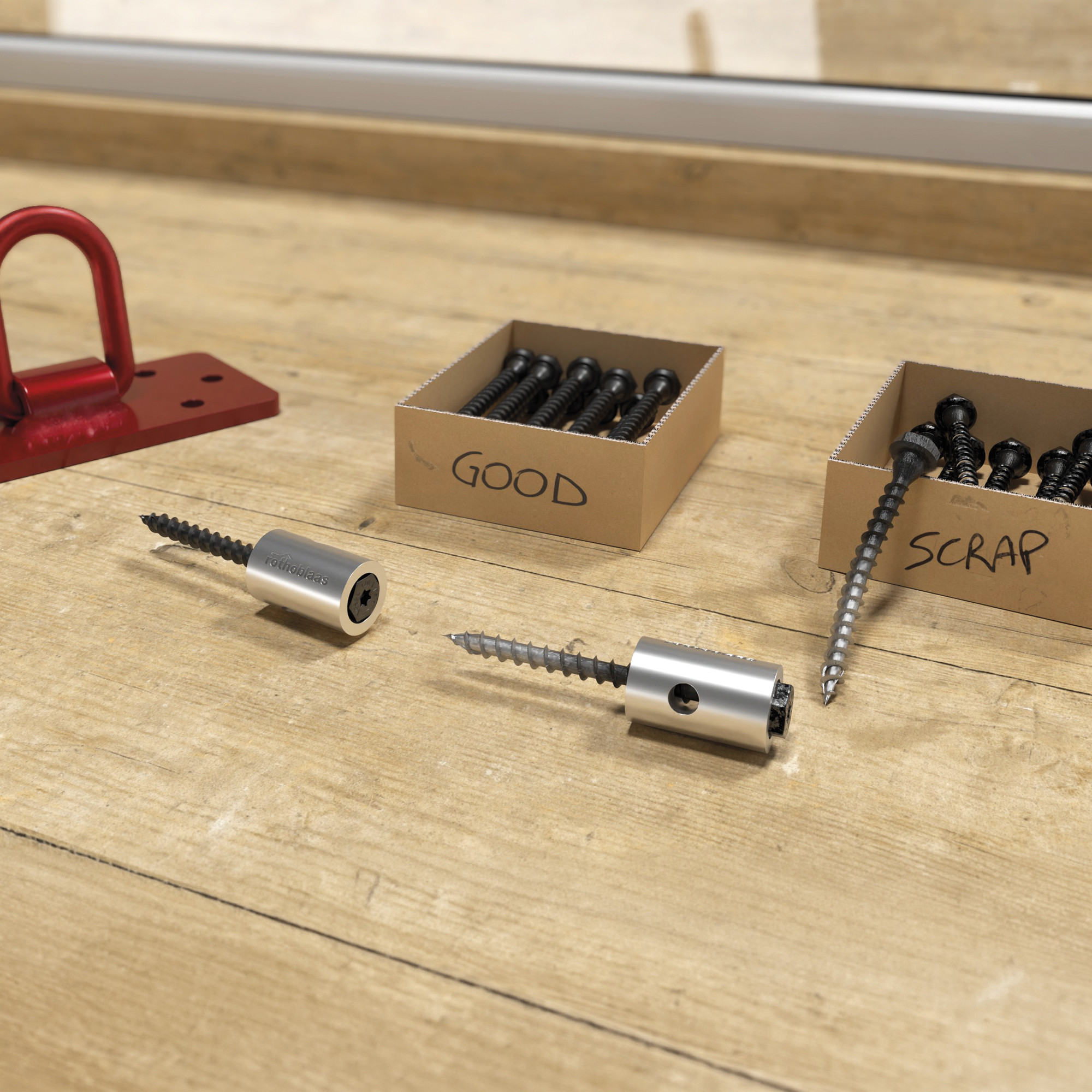

W odróżnieniu od tradycyjnych rozwiązań jednorazowego użytku ten wkręt zaprojektowano z myślą o wielokrotnym wykorzystywaniu go do transportu. Połączenie wytrzymałego sześciokątnego łba i gniazda typu TORX umożliwia wkręcanie i wykręcanie wkrętów bez uszkadzania ich.
Zintegrowane kodowanie kolorystyczne umożliwia szybkie odnajdywanie wkrętów na placu budowy i zapobiega pomyleniu ich ze standardowymi, niezatwierdzonymi wkrętami do drewna.

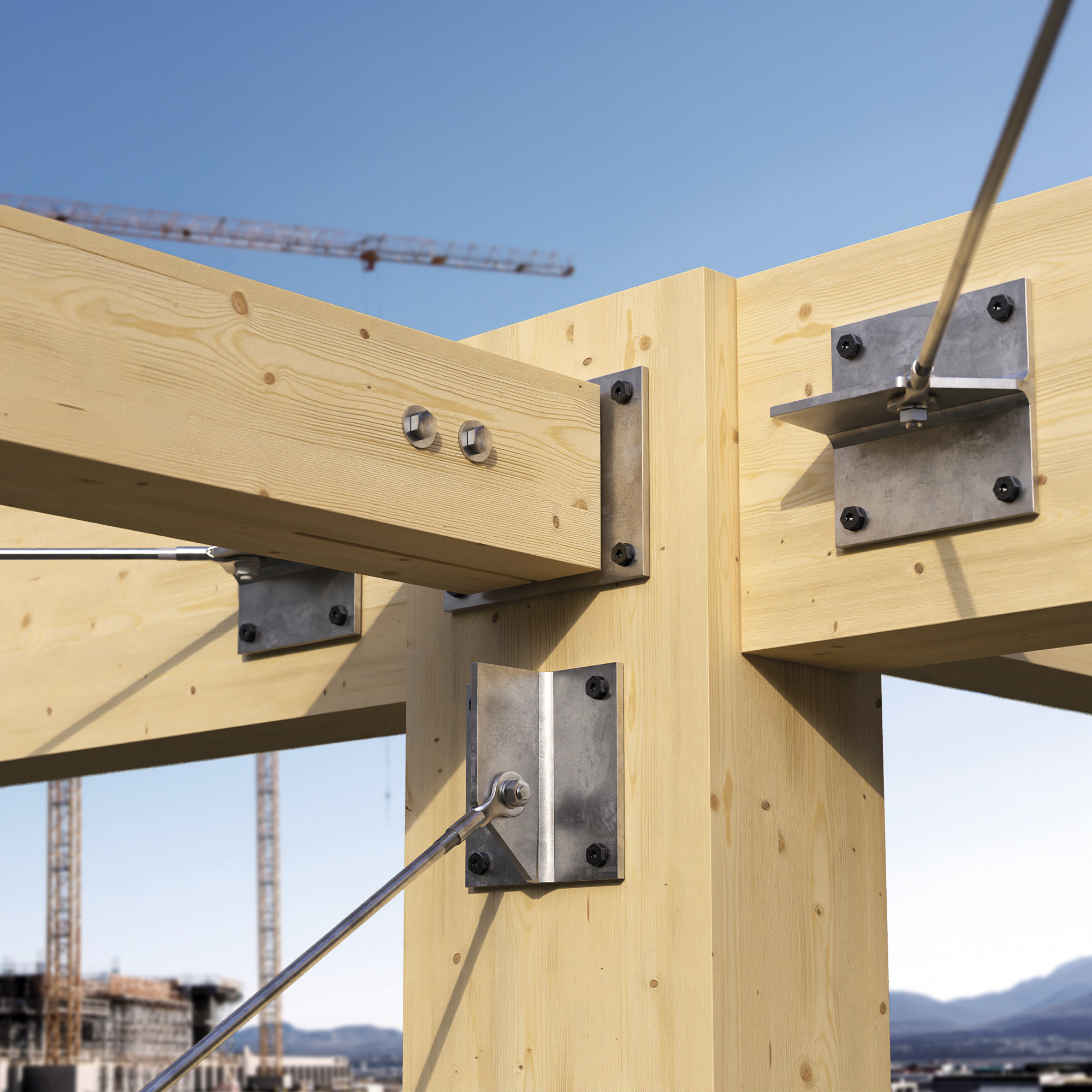

Wkręt ten uzyskał certyfikat dla trwałych połączeń konstrukcyjnych typu metal-drewno w budynkach. Łeb opracowano pod kątem łączenia tego wkrętu z płytkami.
Dokumentacja
-
Karta techniczna
- Karta techniczna Chinese
- Karta techniczna Croatian
- Karta techniczna Czech
- Karta techniczna Dutch
- Karta techniczna English
- Karta techniczna Finnish
- Karta techniczna French
- Karta techniczna German
- Karta techniczna Greek
- Karta techniczna Hungarian
- Karta techniczna Italian
- Karta techniczna Norwegian
- Karta techniczna Polish
- Karta techniczna Portuguese
- Karta techniczna Romanian
- Karta techniczna Russian
- Karta techniczna Slovak
- Karta techniczna Slovene
- Karta techniczna Spanish
- Karta techniczna Swedish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
ETA Certificate
-
FILE CAD
-
File BIM.ifc
-
File BIM.rfa
-
Instructions and criteria for reuse in lifting systems
-
Instrukcje Instalacji
VGS PLATE
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
|---|---|---|---|---|---|---|---|---|---|
| VGSPL1160 | - | 11 | 60 | 50 | 0.44 | 2 3/8'' | 1 15/16'' | TX50 | 25 |
| VGSPL1180 | - | 11 | 80 | 70 | 0.44 | 3 1/8'' | 2 3/4'' | TX50 | 25 |
| VGSPL11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 |
| VGSPL11120 | - | 11 | 120 | 110 | 0.44 | 4 3/4'' | 4 3/8'' | TX50 | 25 |
| VGSPL11140 | - | 11 | 140 | 130 | 0.44 | 5 1/2'' | 5 1/8'' | TX50 | 25 |
| VGSPL11160 | - | 11 | 160 | 150 | 0.44 | 6 1/4'' | 6'' | TX50 | 25 |
| VGSPL11180 | - | 11 | 180 | 170 | 0.44 | 7 1/8'' | 6 3/4'' | TX50 | 25 |
| VGSPL11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
| VGSPL11240 | - | 11 | 240 | 230 | 0.44 | 9 1/2'' | 9 1/16'' | TX50 | 25 |
| VGSPL11280 | - | 11 | 280 | 270 | 0.44 | 11'' | 10 5/8'' | TX50 | 25 |
