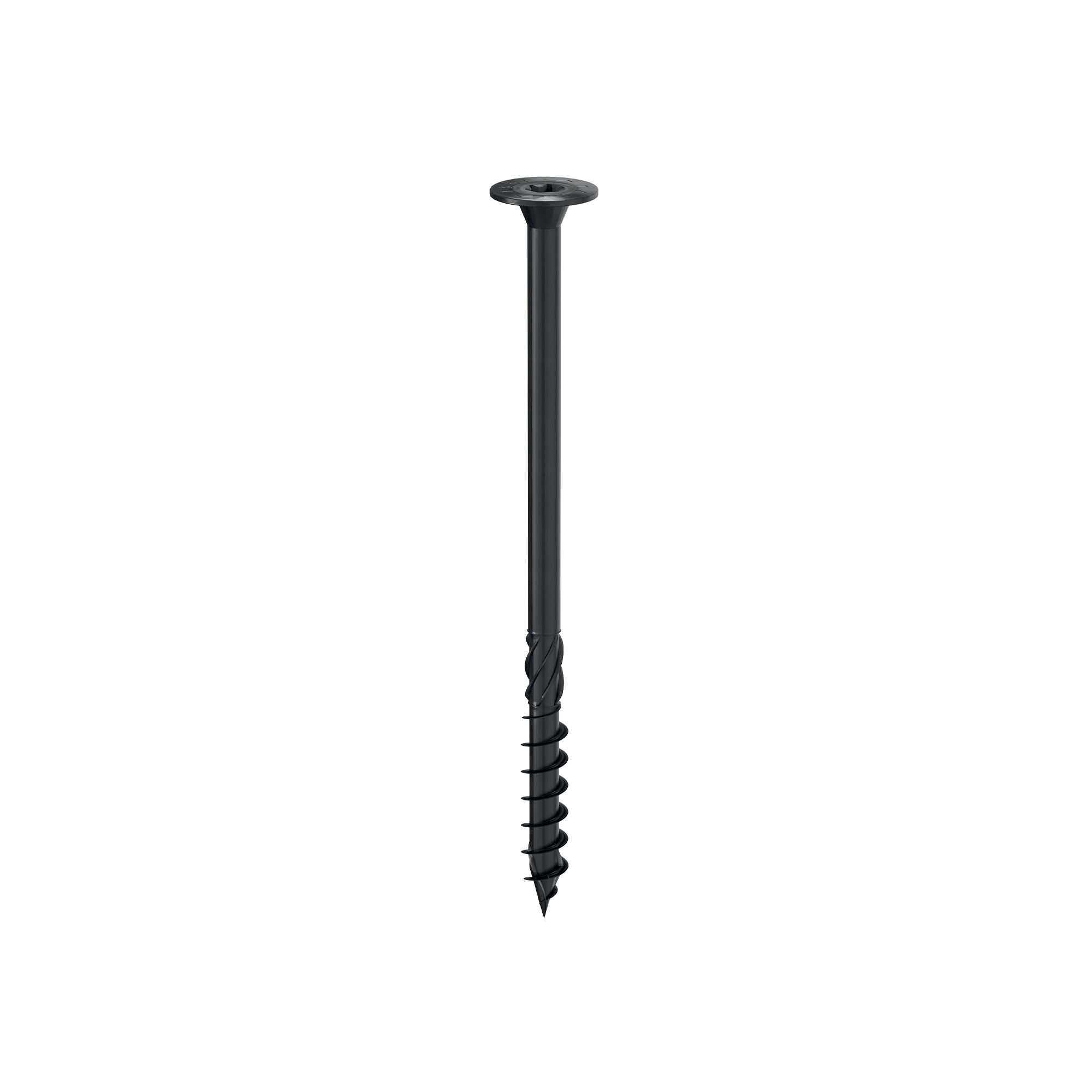

TBS FRAME

WKRĘT Z ŁBEM SZEROKIM PŁASKIM

Szeroki łeb zapewnia doskonałą zdolność dociskania połączeń. Płaski kształt umożliwia połączenie bez dodatkowych podkładek na powierzchni drewna, umożliwiając w ten sposób bezproblemowe mocowanie płytek na tym samym elemencie.

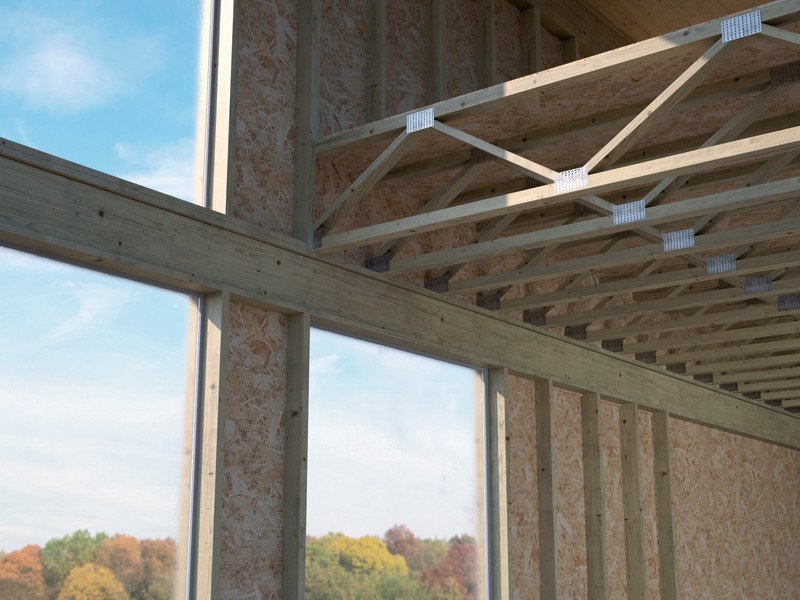

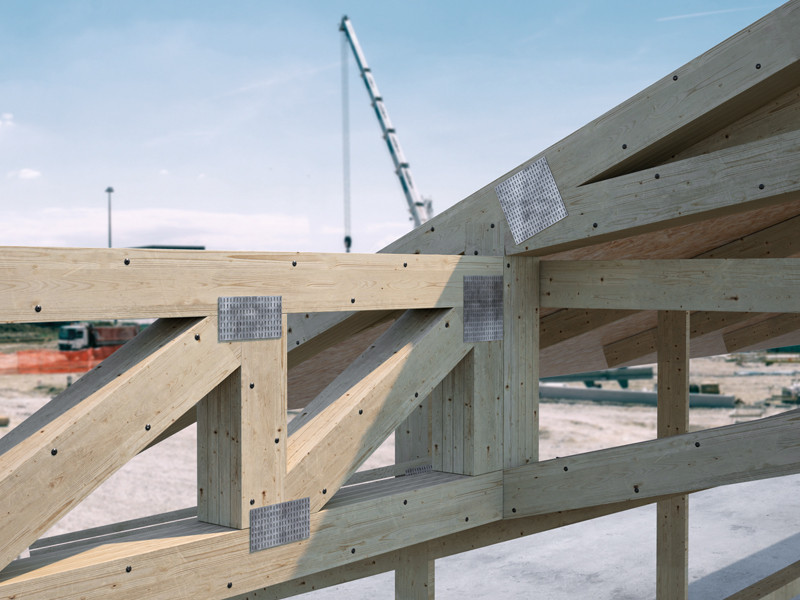

Krótki gwint o stałej długości 1 1/3" (34 mm) jest zoptymalizowany do mocowania elementów wielowarstwowych (Multi-ply), do konstruowania szkieletów lekkich.

Czarna E-coating umożliwia łatwe rozpoznanie na miejscu budowy i zwiększoną wytrzymałość na korozję.

TBSF jest łatwy w montażu bez konieczności wstępnego nawiercania.
W mniejszej przestrzeni może być użyta większa liczba wkrętów, a większe wkręty w mniejszych elementach.

ETA-11/0030
ICC-ES 233
ELC 4645
t2

Dokumentacja

  • Karta techniczna
  • ICC-ES Evaluation report USA
  • ICC-ES Listing report CANADA
  • ETA Certificate
  • Deklaracja właściwości użytkowych (DOP)
  • FILE CAD
  • File BIM.ifc
  • File BIM.rfa

TBS FRAME

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
TBSF873 - 8 73 34 0.32 2 7/8'' 1 5/16'' TX40 50
TBSF886 - 8 86 34 0.32 3 3/8'' 1 5/16'' TX40 50
TBSF898 - 8 98 34 0.32 3 7/8'' 1 5/16'' TX40 50
TBSF8111 - 8 111 34 0.32 4 3/8'' 1 5/16'' TX40 50
TBSF8130 - 8 130 34 0.32 5 1/8'' 1 5/16'' TX40 50
TBSF8149 - 8 149 34 0.32 5 7/8'' 1 5/16'' TX40 50
TBSF8175 - 8 175 34 0.32 6 7/8'' 1 5/16'' TX40 50
