TBS EVO

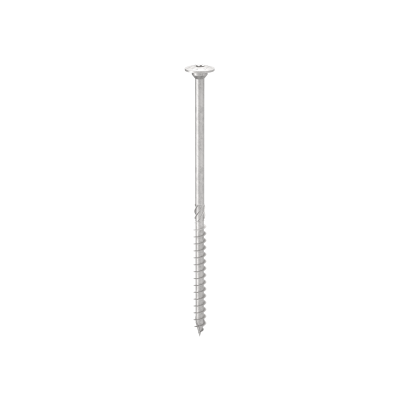

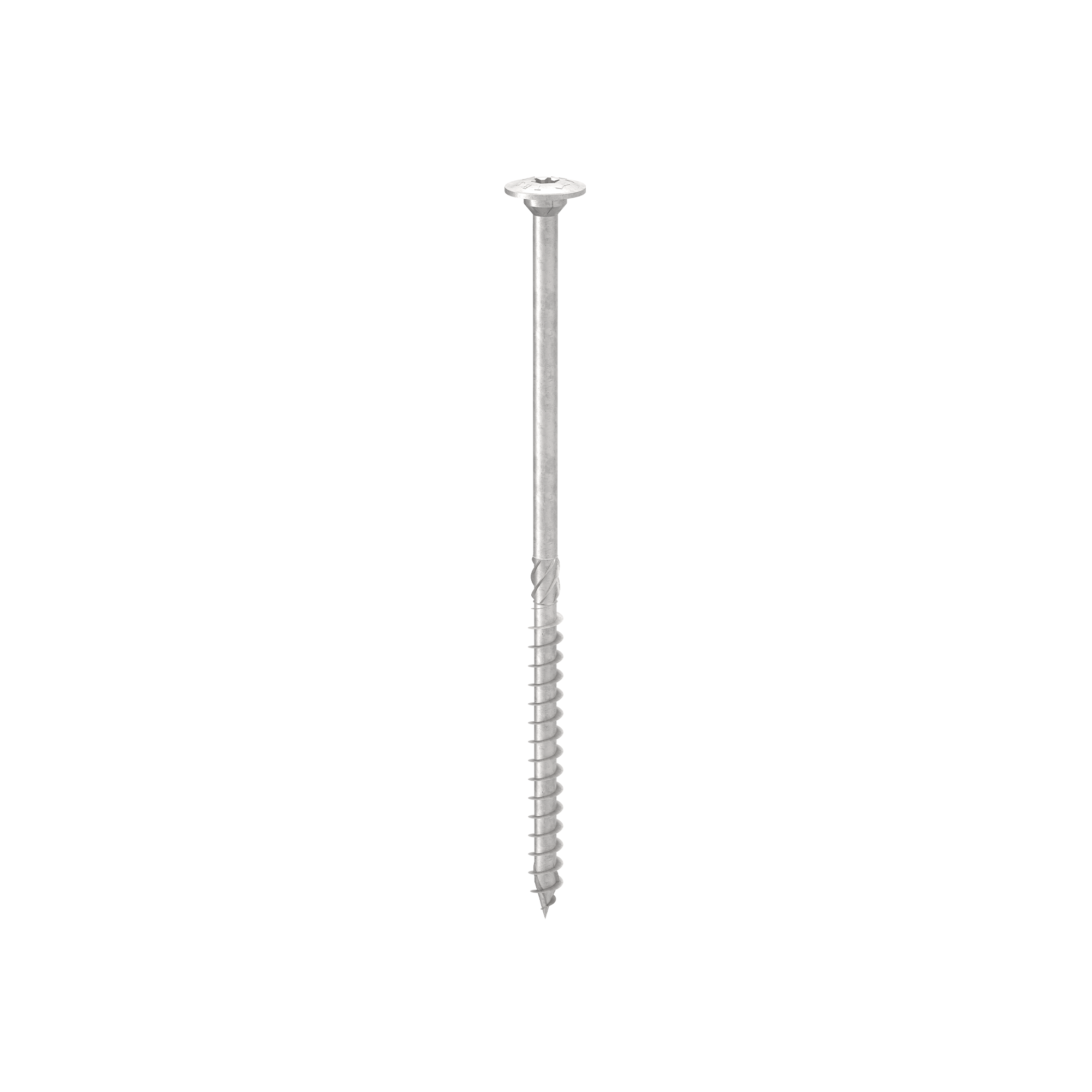

WKRĘT Z SZEROKIM ŁBEM

Wkręt do drewna TBS EVO jest wkrętem konstrukcyjnym do stosowania na zewnątrz w klasie użytkowania 3 i klasie korozyjności atmosferycznej C4.

Szeroki łeb pełni funkcję podkładki, zapewniając wysoką wytrzymałość na rozciąganie.

Skontaktuj się ze sprzedawcą

Opis
Dokumentacja
Kody i wymiary
Produkty powiązane

Opis

Wkręty konstrukcyjne do zastosowań zewnętrznych – poznaj TBS EVO, wkręt do drewna z dużym łbem.

TBS EVO jest homologowany dla zastosowań w konstrukcjach obciążanych w dowolnym kierunku w odniesieniu do włókna (Œ± = 0 ∞ - 90 ∞).

Ze względu na szeroki łeb sprawdza się w przypadku wiatru lub zmian wymiarowych drewna. Asymetryczny gwint ‚Äûparasolowy‚Äù zapewnia wysoką zdolność penetracji w drewnie.

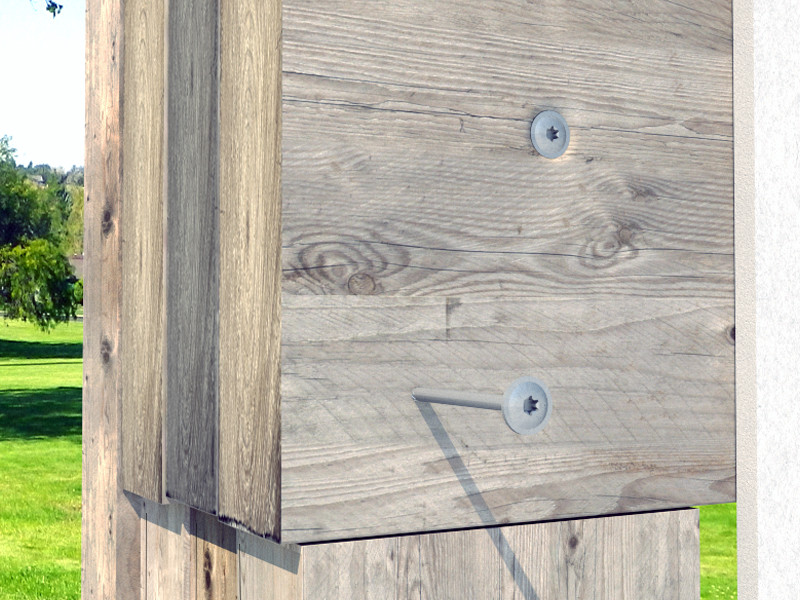

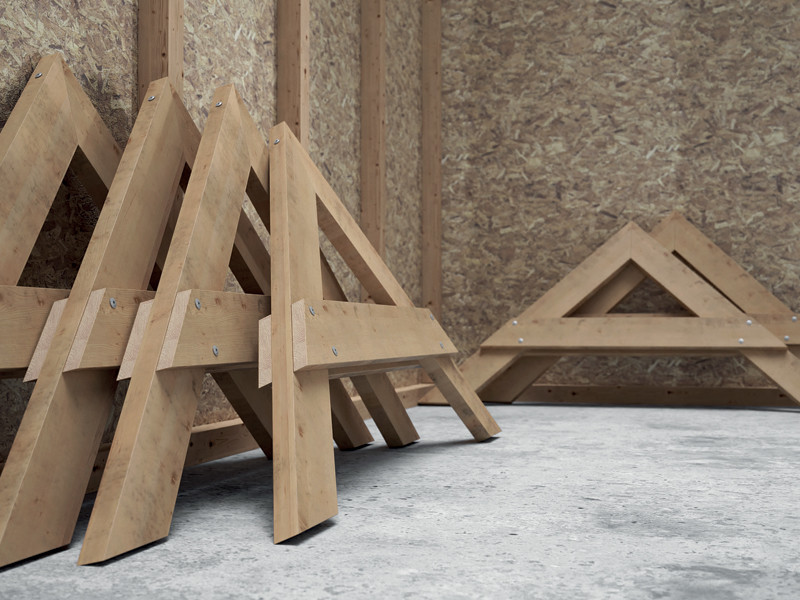

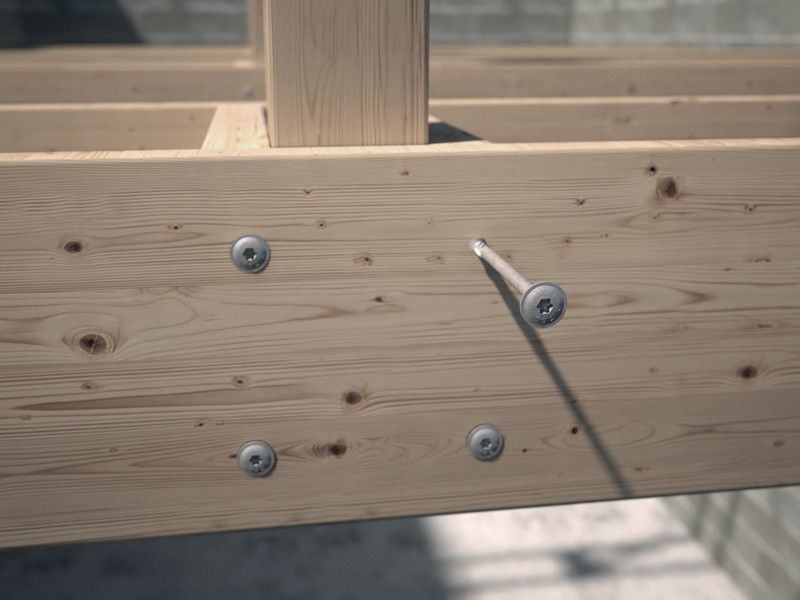

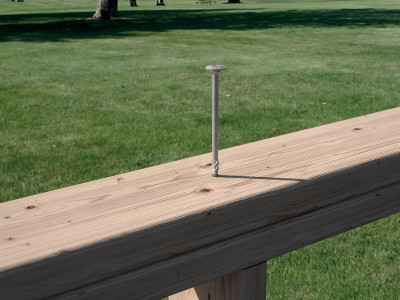

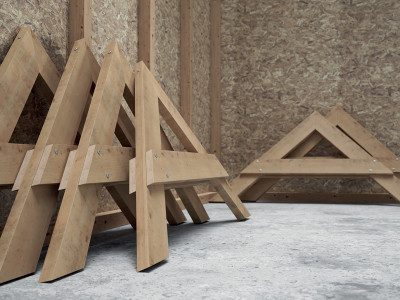

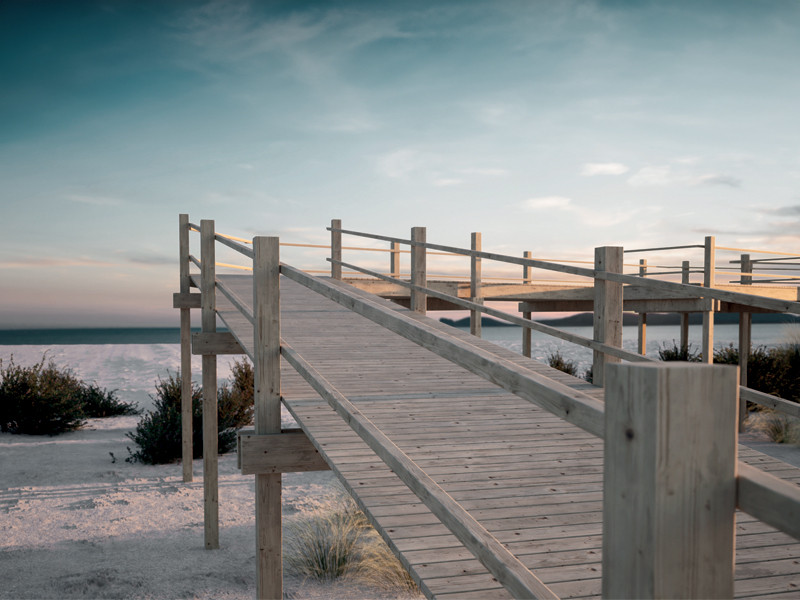

Doskonały do konstrukcji zewnętrznych, takich jak pomosty i werandy, oraz do mocowania płyt SIP i płyt warstwowych. W połączeniu z podkładką uszczelniającą WBAZ nadaje się również do mocowania do blachy o grubości do 0,7 mm, bez konieczności wstępnego nawiercania.

Wkręty do drewna TBS EVO mogą być stosowane do płyt drewnopochodnych, drewna litego i klejonego, CLT i LVL i drewna o wysokiej gęstości.
Ze stali węglowej, wielowarstwowej powłoce o grubości 20 Œºm z obróbką powierzchniową na bazie żywicy epoksydowej i platków aluminiowych.

Testy wykazały brak rdzy po 1440 godzinach ekspozycji w mgle solnej, zgodnie z normą ISO 9227.

Do stosowania na zewnątrz w klasie użytkowania 3 i ** środowisku korozyjnym kategorii C4**.

Wartości są certyfikowane również w przypadku wprowadzania wkręta w kierunku równoległym do włókna.

Dokumentacja

Karta techniczna
Wybierz język
Przewodnik Dotyczący Odległości Minimalnych
Wybierz język
ICC-ES Evaluation report USA

Wybierz język
ICC-ES Listing report CANADA

Wybierz język
ETA Certificate

Wybierz język
FILE CAD

Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język

TBS EVO

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
TBSEVO660	-	6	60	40	0.24	2 3/8''	1 9/16''	TX30	100
TBSEVO680	-	6	80	50	0.24	3 1/8''	1 15/16''	TX30	100
TBSEVO6100	-	6	100	60	0.24	4''	2 3/8''	TX30	100
TBSEVO6120	-	6	120	75	0.24	4 3/4''	2 15/16''	TX30	100
TBSEVO6140	-	6	140	75	0.24	5 1/2''	2 15/16''	TX30	100
TBSEVO6160	-	6	160	75	0.24	6 1/4''	2 15/16''	TX30	100
TBSEVO6180	-	6	180	75	0.24	7 1/8''	2 15/16''	TX30	100
TBSEVO6200	-	6	200	75	0.24	8''	2 15/16''	TX30	100
TBSEVO8100	-	8	100	52	0.32	4''	2 1/16''	TX40	50
TBSEVO8120	-	8	120	80	0.32	4 3/4''	3 1/8''	TX40	50
TBSEVO8140	-	8	140	80	0.32	5 1/2''	3 1/8''	TX40	50
TBSEVO8160	-	8	160	100	0.32	6 1/4''	4''	TX40	50
TBSEVO8180	-	8	180	100	0.32	7 1/8''	4''	TX40	50
TBSEVO8200	-	8	200	100	0.32	8''	4''	TX40	50
TBSEVO8220	-	8	220	100	0.32	8 5/8''	4''	TX40	50
TBSEVO8240	-	8	240	100	0.32	9 1/2''	4''	TX40	50
TBSEVO8280	-	8	280	100	0.32	11''	4''	TX40	50
TBSEVO8320	-	8	320	100	0.32	12 5/8''	4''	TX40	50
TBSEVO8360	-	8	360	100	0.32	14 1/4''	4''	TX40	50
TBSEVO8400	-	8	400	100	0.32	15 3/4''	4''	TX40	50
TBSEVO10120	-	10	120	60	0.4	4 3/4''	2 3/8''	TX50	50
TBSEVO10140	-	10	140	60	0.4	5 1/2''	2 3/8''	TX50	50
TBSEVO10160	-	10	160	80	0.4	6 1/4''	3 1/8''	TX50	50
TBSEVO10180	-	10	180	80	0.4	7 1/8''	3 1/8''	TX50	50
TBSEVO10200	-	10	200	100	0.4	8''	4''	TX50	50
TBSEVO10220	-	10	220	100	0.4	8 5/8''	4''	TX50	50
TBSEVO10240	-	10	240	100	0.4	9 1/2''	4''	TX50	50
TBSEVO10280	-	10	280	100	0.4	11''	4''	TX50	50
