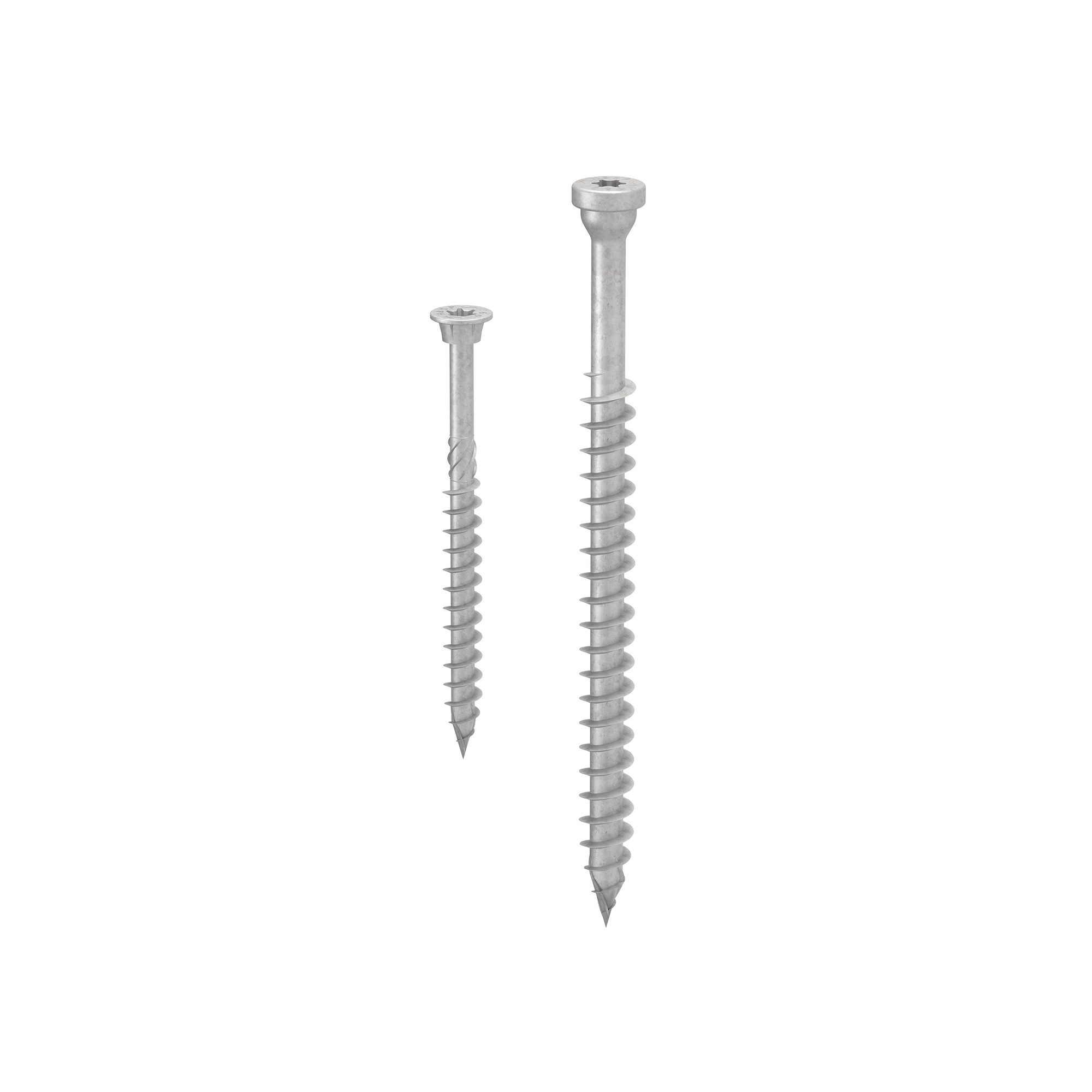

HBS PLATE EVO

WKRĘT Z ŁBEM STOŻKOWYMścIĘTYM

Wkręt do drewna HBS PLATE EVO przeznaczony jest do połączeń stal-drewnem do stosowania na zewnątrz.

Dzięki specjalnej powłoce doskonale nadaje się do zastosowań w klasie użytkowania 3.

Skontaktuj się ze sprzedawcą

Opis
Dokumentacja
Kody i wymiary
Produkty powiązane

Opis

HBS PLATE EVO, wkręt do drewna do mocowania płytek metalowych, który nie obawia się środowiska agresywnego.

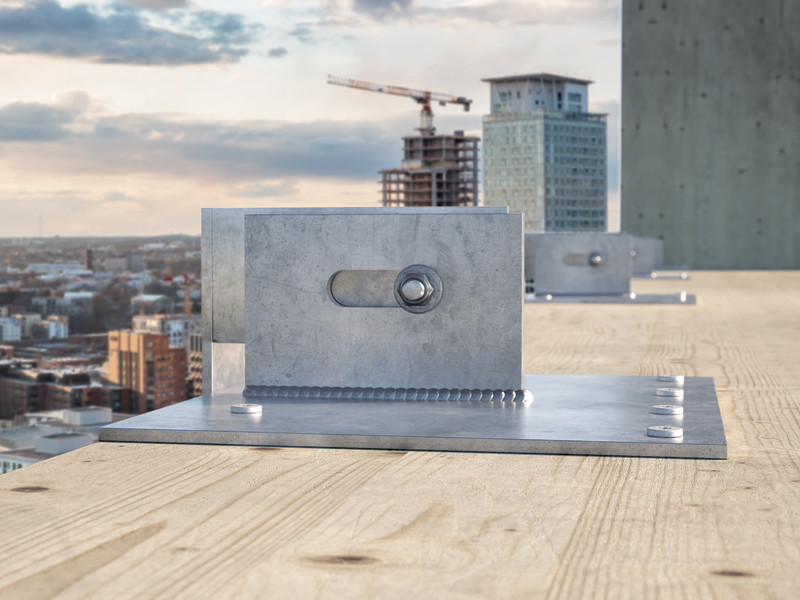

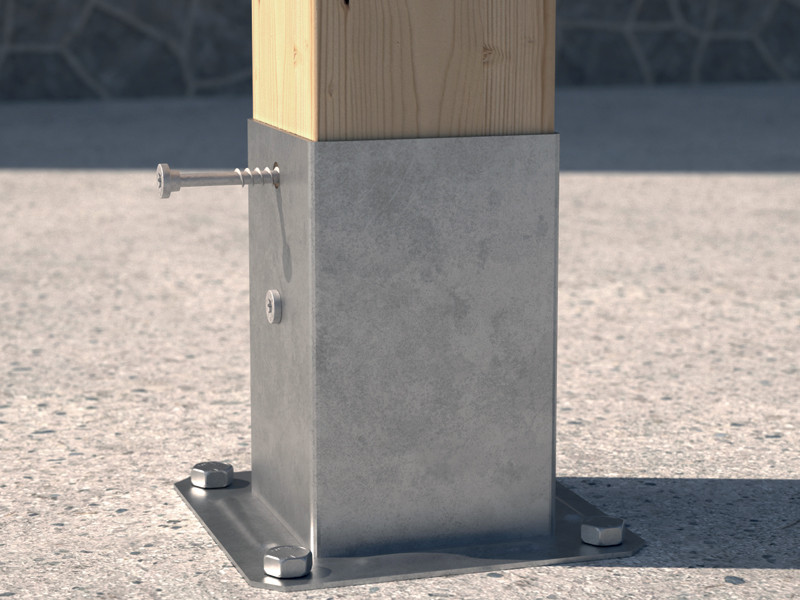

HBS PLATE EVO to wkręt do drewna przeznaczony do mocowania płytek metalowych do drewna w ** środowiskach zewnętrznych**.

Łeb w kształcie ściętego stożka i o zwiększonej grubości pozwala na pewne mocowanie płytek do drewna.

Niewielkie wymiary (5,0 i 6,0 mm) idealnie sprawdzają się również w połączeniach drewno-drewno. HBS PLATE EVO przeznaczony jest do mocowania standardowych płytek Rothoblaas w środowiskach zewnętrznych. Wersja o średnicy 5 mm doskonale nadaje się również do montażu desek tarasowych.

Specjalna wielowarstwowa powłoka C4 EVO o grubości 20 Œºm z obróbką powierzchniową na bazie żywicy epoksydowej i płatków aluminium nie wykazała rdzy po 1440 godzinach ekspozycji w mgle solnej, zgodnie z normą ISO 9227.

Wykonany ze stali węglowej z powłoką o wysokiej odporności na korozję, może być stosowany na zewnątrz w klasie użytkowania 3 i ** środowisku korozyjnym kategorii C4**.

HBS PLATE EVO przeznaczony jest do stosowania z płytami drewnopochodnymi, drewnem litym, drewnem klejonym, CLT, LVL, drewnem o wysokiej gęstości.

Klasy użytkowania 1, 2 i 3.

Dokumentacja

Karta techniczna
Wybierz język
Przewodnik Dotyczący Odległości Minimalnych
Wybierz język
ICC-ES Evaluation report USA

Wybierz język
ICC-ES Listing report CANADA

Wybierz język
ETA Certificate

Wybierz język
FILE CAD

Wybierz język
File CAD HBS P 2022

Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język
Karta techniczna HBS P EVO 2022
Wybierz język
Instrukcje Instalacji

Wybierz język
Instrukcje Instalacji HBS P EVO 2022
Wybierz język

HBS P EVO Ø5 - Ø6

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
HBSPEVO550	-	5	50	30	0.2	1 15/16''	1 3/16''	TX25	200
HBSPEVO560	-	5	60	35	0.2	2 3/8''	1 3/8''	TX25	200
HBSPEVO570	-	5	70	40	0.2	2 3/4''	1 9/16''	TX25	100
HBSPEVO580	-	5	80	50	0.2	3 1/8''	1 15/16''	TX25	100
HBSPEVO680	-	6	80	50	0.24	3 1/8''	1 15/16''	TX30	100
HBSPEVO690	-	6	90	55	0.24	3 1/2''	2 3/16''	TX30	100

HBS PL EVO Ø8 - Ø10 - Ø12

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
HBSPLEVO840	-	8	40	32	0.32	1 9/16''	1 1/4''	TX40	100
HBSPLEVO860	-	8	60	52	0.32	2 3/8''	2 1/16''	TX40	100
HBSPLEVO880	-	8	80	55	0.32	3 1/8''	2 3/16''	TX40	100
HBSPLEVO8100	-	8	100	75	0.32	4''	2 15/16''	TX40	100
HBSPLEVO8120	-	8	120	95	0.32	4 3/4''	3 3/4''	TX40	100
HBSPLEVO8140	-	8	140	110	0.32	5 1/2''	4 3/8''	TX40	100
HBSPLEVO8160	-	8	160	130	0.32	6 1/4''	5 1/8''	TX40	100
HBSPLEVO1060	-	10	60	52	0.4	2 3/8''	2 1/16''	TX40	50
HBSPLEVO1080	-	10	80	60	0.4	3 1/8''	2 3/8''	TX40	50
HBSPLEVO10100	-	10	100	75	0.4	4''	2 15/16''	TX40	50
HBSPLEVO10120	-	10	120	95	0.4	4 3/4''	3 3/4''	TX40	50
HBSPLEVO10140	-	10	140	110	0.4	5 1/2''	4 3/8''	TX40	50
HBSPLEVO10160	-	10	160	130	0.4	6 1/4''	5 1/8''	TX40	50
HBSPLEVO10180	-	10	180	150	0.4	7 1/8''	6''	TX40	50
HBSPLEVO12120	-	12	120	90	0.48	4 3/4''	3 1/2''	TX50	25
HBSPLEVO12140	-	12	140	110	0.48	5 1/2''	4 3/8''	TX50	25
HBSPLEVO12160	-	12	160	120	0.48	6 1/4''	4 3/4''	TX50	25
HBSPLEVO12180	-	12	180	140	0.48	7 1/8''	5 1/2''	TX50	25
HBSPLEVO12200	-	12	200	160	0.48	8''	6 1/4''	TX50	25
