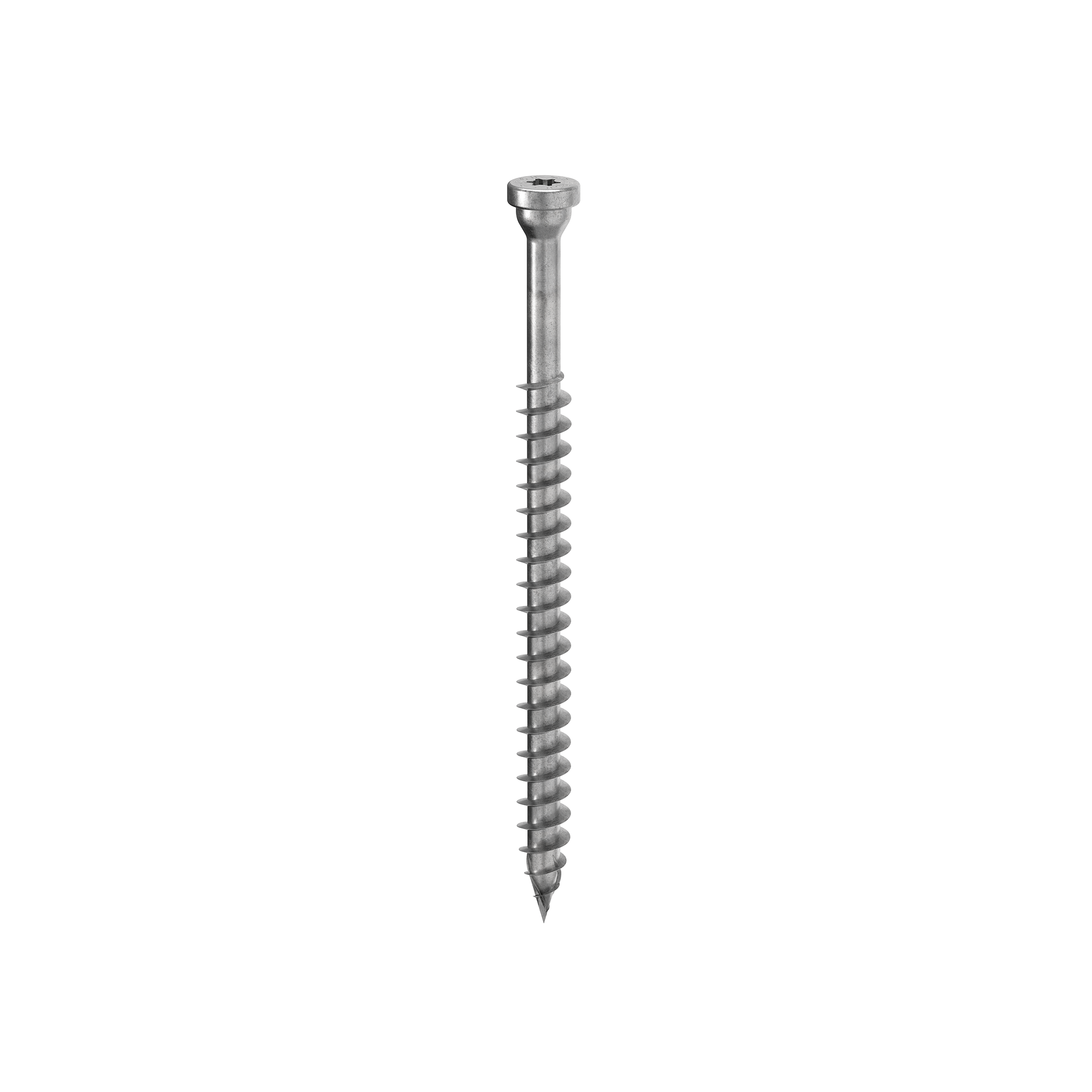

HBS PLATE

WKRĘT Z ŁBEM STOŻKOWYMścIĘTYM DO PŁYTEK

HBS PLATE to wkręt do drewna przeznaczony do połączeń stal-drewno. Kształt ściętego stożka i zwiększona grubość łba umożliwiają pewne mocowanie płytek metalowych do drewna. Dzięki większej długości gwintu zapewniają doskonałe wartości wytrzymałości na ścinanie i rozciąganie.

Skontaktuj się ze sprzedawcą

Opis
Charakterystyka
Dokumentacja
Kody i wymiary
Produkty powiązane

Opis

Zaufaj wkrętom do drewna HBS PLATED do mocowania płytek metalowych do drewna.

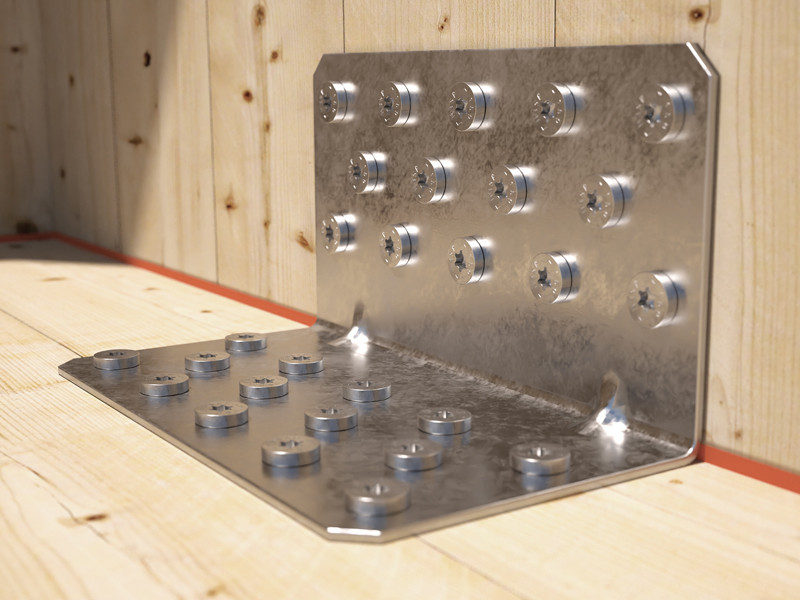

Kształt stożkowy ścięty pod łbem wkrętów HBS PLATE zapewnia efekt połączenia wpustowego z okrągłym otworem płytki i zapewnia doskonałe właściwości statyczne. Zwiększona długość gwintu pozwala uzyskać doskonałą wytrzymałość na ścinanie i rozciąganie w połączeniach stal-drewno, z wartościami powyżej normy.

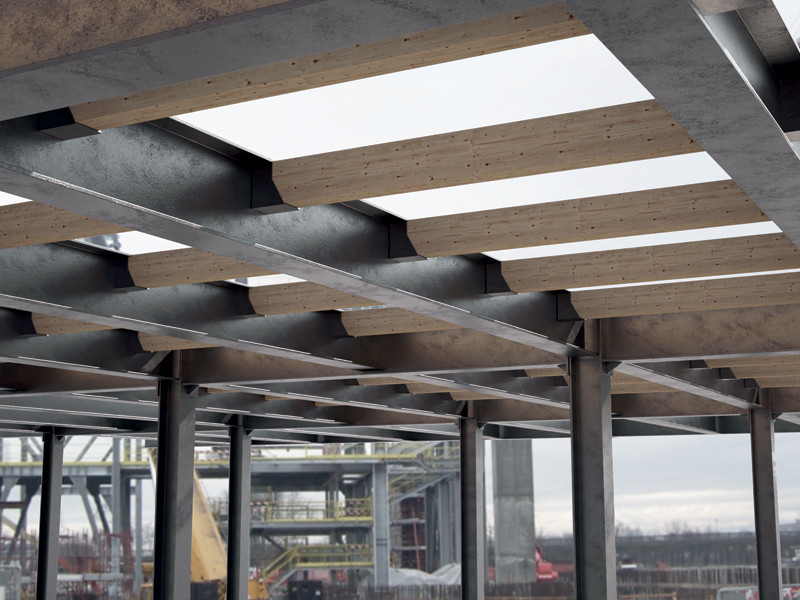

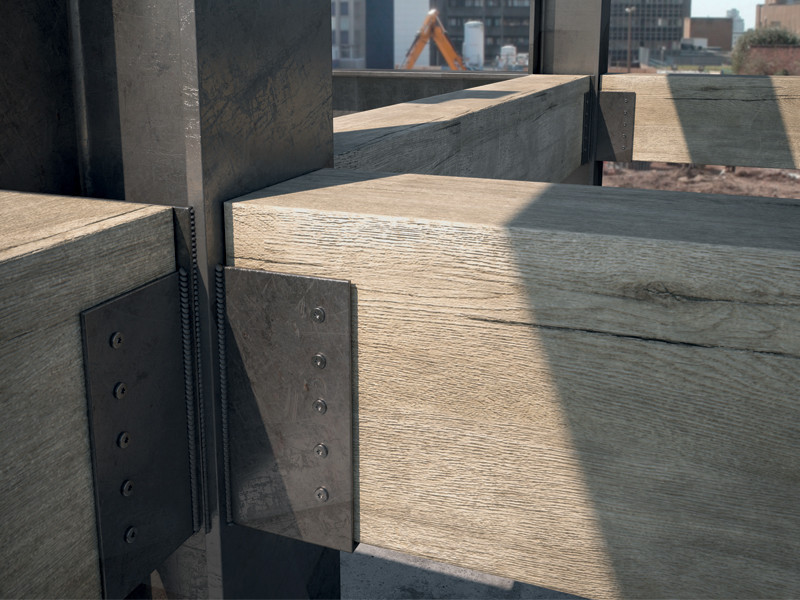

Wkręt do drewna HBS PLATE przeznaczony jest do połączeń stal-drewno w połączeniu z dużymi płytami wykonanymi na wymiar do wielokondygnacyjnych budynków drewnianych.Idealny do połączeń stal-drewno wraz z dużymi płytami zaprojektowanymi na wymiar do drewnianych budynków wielopiętrowych.

Wartości zostały przetestowane, certyfikowane i obliczone również dla montażu standardowych płytek Rothoblaas. Wykonany ze stali węglowej z ocynkowaniem galwanicznym przeznaczony jest do stosowania z płytami drewnopochodnymi, drewnem litym, drewnem klejonym, CLT, LVL i drewnem o wysokiej gęstości. Klasy użytkowania 1 i 2.

Charakterystyka

ZASTOSOWANIE

połączenia stal-drewno
GŁOWICA

stożkowy ścięty do płytek
ŚREDNICA

od 8,0 do 12,0 mm
SZEROKOŚƒÜ

od 80 do 200 mm

Dokumentacja

Karta techniczna

Wybierz język
Przewodnik Dotyczący Odległości Minimalnych

Wybierz język
HBS P Technical data sheets 2022

Wybierz język
ICC-ES Evaluation report USA

Wybierz język
ICC-ES Listing report CANADA

Wybierz język
ETA Certificate

Wybierz język
Deklaracja właściwości użytkowych (DOP)
FILE CAD

Wybierz język
File CAD HBS P 2022

Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język
Instrukcje Instalacji

Wybierz język
Instrukcje Instalacji HBS P 2022

Wybierz język

HBS PL

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
HBSPL860	-	8	60	52	0.32	2 3/8''	2 1/16''	TX40	100
HBSPL880	-	8	80	55	0.32	3 1/8''	2 3/16''	TX40	100
HBSPL8100	-	8	100	75	0.32	4''	2 15/16''	TX40	100
HBSPL8120	-	8	120	95	0.32	4 3/4''	3 3/4''	TX40	100
HBSPL8140	-	8	140	110	0.32	5 1/2''	4 3/8''	TX40	100
HBSPL8160	-	8	160	130	0.32	6 1/4''	5 1/8''	TX40	100
HBSPL1080	-	10	80	60	0.4	3 1/8''	2 3/8''	TX40	50
HBSPL10100	-	10	100	75	0.4	4''	2 15/16''	TX40	50
HBSPL10120	-	10	120	95	0.4	4 3/4''	3 3/4''	TX40	50
HBSPL10140	-	10	140	110	0.4	5 1/2''	4 3/8''	TX40	50
HBSPL10160	-	10	160	130	0.4	6 1/4''	5 1/8''	TX40	50
HBSPL10180	-	10	180	150	0.4	7 1/8''	6''	TX40	50
HBSPL12100	-	12	100	75	0.48	4''	2 15/16''	TX50	25
HBSPL12120	-	12	120	90	0.48	4 3/4''	3 1/2''	TX50	25
HBSPL12140	-	12	140	110	0.48	5 1/2''	4 3/8''	TX50	25
HBSPL12160	-	12	160	120	0.48	6 1/4''	4 3/4''	TX50	25
HBSPL12180	-	12	180	140	0.48	7 1/8''	5 1/2''	TX50	25
HBSPL12200	-	12	200	160	0.48	8''	6 1/4''	TX50	25

HBS P

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
HBSP8140	-	8	140	110	0.32	5 1/2''	4 3/8''	TX40	100
HBSP10120	-	10	120	95	0.4	4 3/4''	3 3/4''	TX40	50
HBSP10140	-	10	140	110	0.4	5 1/2''	4 3/8''	TX40	50
HBSP10180	-	10	180	150	0.4	7 1/8''	6''	TX40	50
HBSP12140	-	12	140	110	0.48	5 1/2''	4 3/8''	TX50	25
HBSP12160	-	12	160	120	0.48	6 1/4''	4 3/4''	TX50	25
HBSP12180	-	12	180	140	0.48	7 1/8''	5 1/2''	TX50	25
HBSP12200	-	12	200	160	0.48	8''	6 1/4''	TX50	25
