TBS

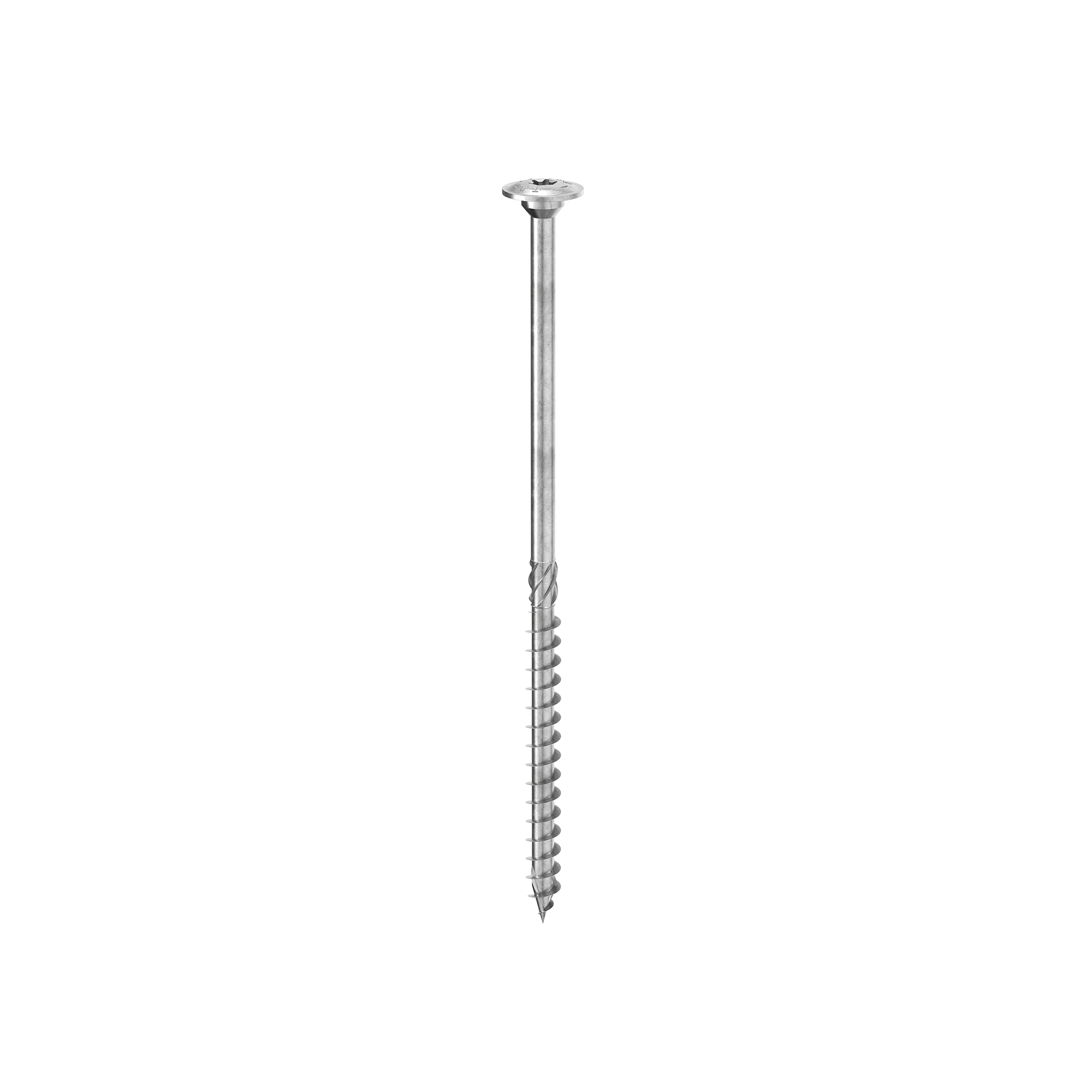

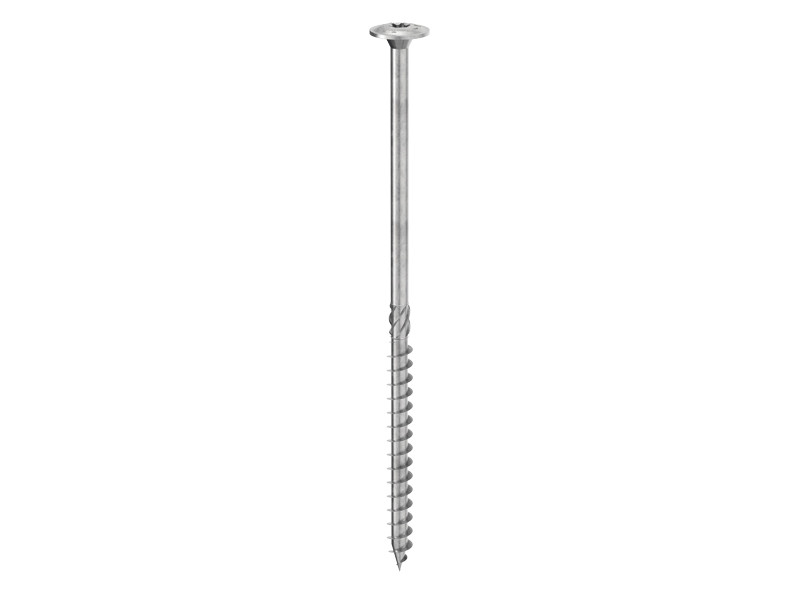

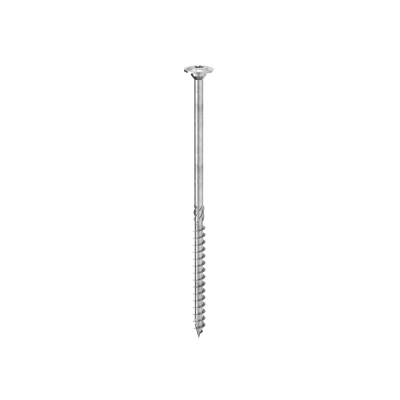

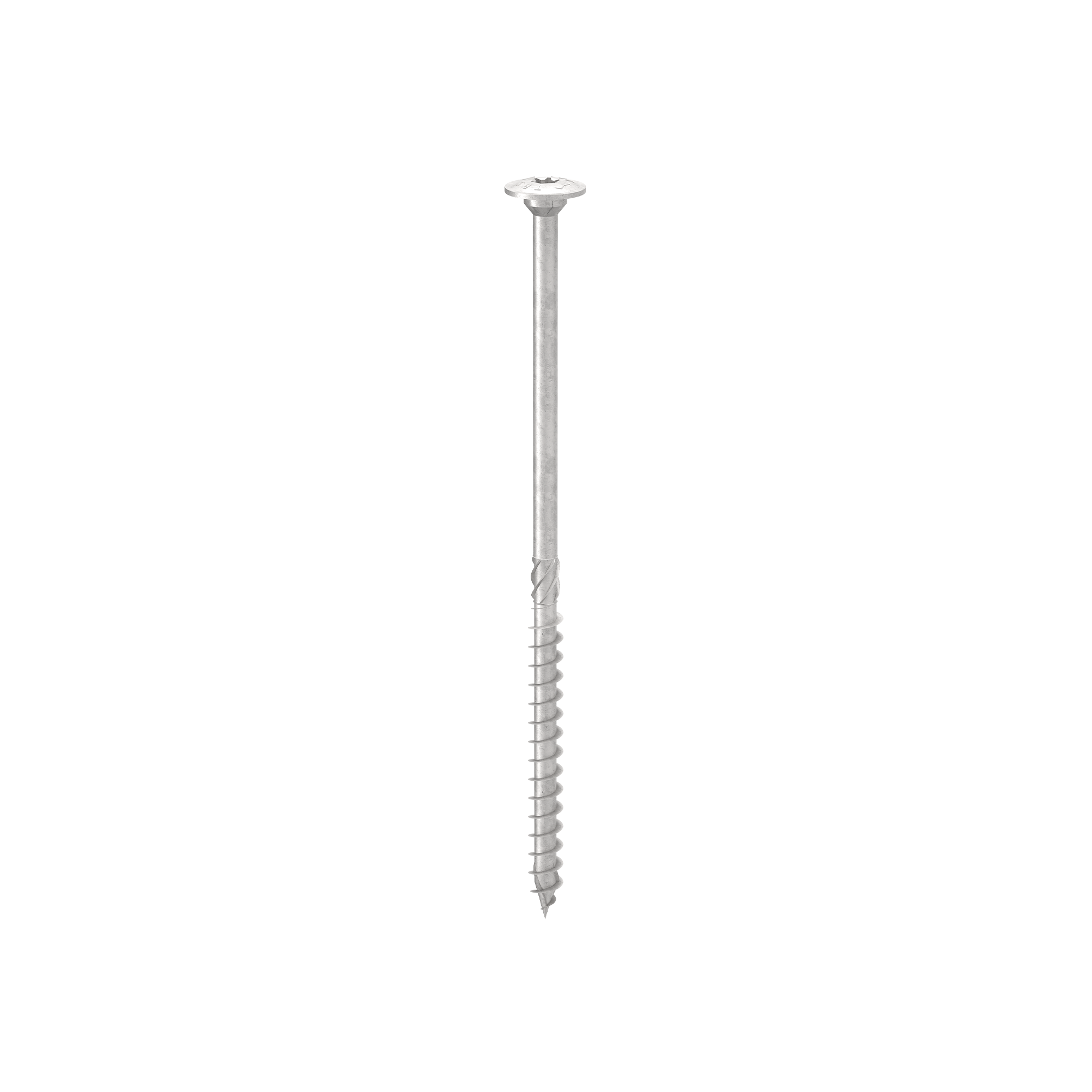

WKRĘT Z SZEROKIM ŁBEM

TBS różni się od tradycyjnych wkrętów do drewna dużym łbem, który działa jak podkładka i zapewnia wysoką wytrzymałość na rozciąganie.

Wkręt TBS homologowany jest dla zastosowań w konstrukcjach obciążanych w dowolnym kierunku w odniesieniu do włókna (Œ± = 0 ∞ - 90 ∞).

Skontaktuj się ze sprzedawcą

Opis
Dokumentacja
Kody i wymiary
Produkty powiązane

Opis

TBS, wkręt do drewna konstrukcyjnego ze zintegrowaną podkładką zapewniającą wyjątkową wytrzymałość na rozciąganie.

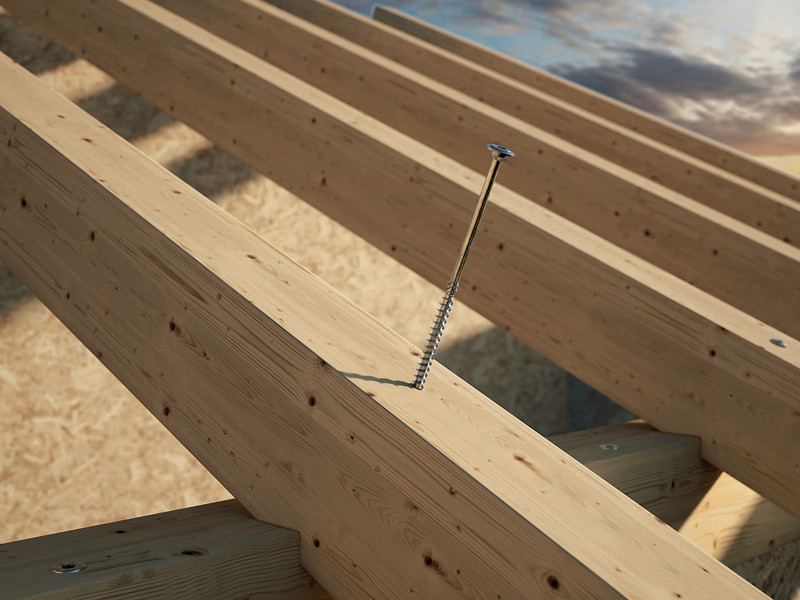

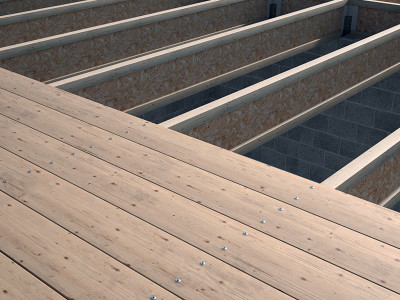

Wkręt z szerokim łbem TBS przeznaczony jest do mocowania krokwi do belki stropowej ze względu na wysoką wytrzymałość na podnoszącą siłę wiatru.

Szeroki łeb zapewnia wysoką wytrzymałość na rozciąganie, co pomaga uniknąć używania dodatkowych bocznych systemów zakotwienia. Asymetryczny gwint "parasolowy" wkrętów do drewna TBS zapewnia większą zdolność penetracji w drewnie.

Ze względu na swoją geometrię, TBS sprawdza się w przypadku wiatru lub zmian wymiarowych drewna. Charakteryzuje się wyższą wytrzymałością, dzięki doskonałej wytrzymałości stali na rozciąganie i płynięcie (fy,k = 1000 N/mm2).

Bardzo wysoka wytrzymałość na skręcanie ftor,k zapewnia bezpieczniejsze wkręcanie. Kąt ścinania o 20 ∞ większy od normy, certyfikowany zgodnie z ETA 11/0030.

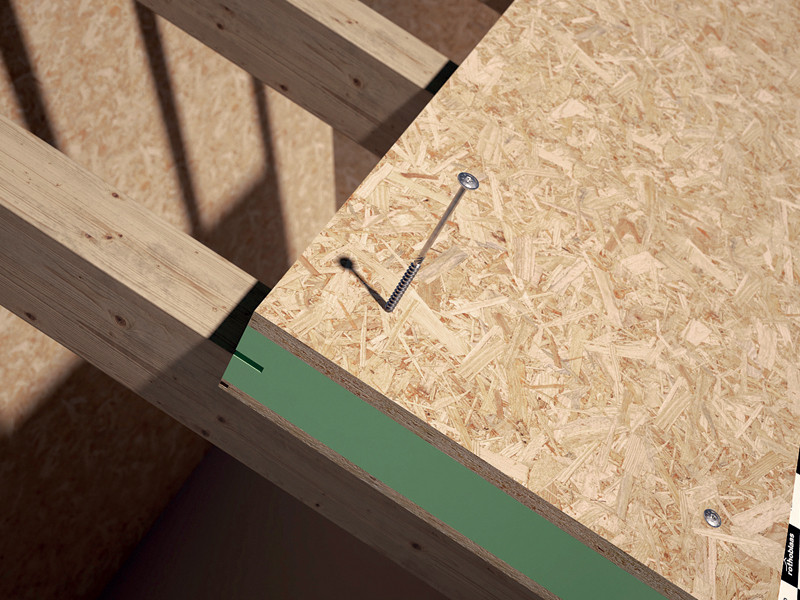

Wykonany ze stali węglowej z ocynkowaniem galwanicznym, przeznaczony jest do stosowania z drewnem litym, drewnem klejonym, płytami drewnopochodnymi i drewnem o dużej gęstości, płytami CLT i LVL.

Klasy użytkowania 1 i 2. Właściwości antysejsmiczne przetestowane zgodnie z normą EN 14592. Badania cykliczne SEISMIC-REV według normy EN 12512. Wartości przebadane, certyfikowane i obliczone również dla konstrukcji CLT i drewna o wysokiej gęstości takiego jak sklejka LVL.

Dokumentacja

Karta techniczna
Wybierz język
Przewodnik Dotyczący Odległości Minimalnych
Wybierz język
ICC-ES Evaluation report USA

Wybierz język
ICC-ES Listing report CANADA

Wybierz język
ETA Certificate

Wybierz język
FILE CAD

Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język

TBS

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
TBS660	-	6	60	40	0.24	-	-	TX30	100
TBS670	-	6	70	40	0.24	-	-	TX30	100
TBS680	-	6	80	50	0.24	-	-	TX30	100
TBS690	-	6	90	50	0.24	-	-	TX30	100
TBS6100	-	6	100	60	0.24	-	-	TX30	100
TBS6120	-	6	120	75	0.24	-	-	TX30	100
TBS6140	-	6	140	75	0.24	-	-	TX30	100
TBS6160	-	6	160	75	0.24	-	-	TX30	100
TBS6180	-	6	180	75	0.24	-	-	TX30	100
TBS6200	-	6	200	75	0.24	-	-	TX30	100
TBS6220	-	6	220	100	0.24	-	-	TX30	100
TBS6240	-	6	240	100	0.24	-	-	TX30	100
TBS6260	-	6	260	100	0.24	-	-	TX30	100
TBS6280	-	6	280	100	0.24	-	-	TX30	100
TBS6300	-	6	300	100	0.24	-	-	TX30	100
TBS6320	-	6	320	100	0.24	-	-	TX30	100
TBS6360	-	6	360	100	0.24	-	-	TX30	100
TBS6400	-	6	400	100	0.24	-	-	TX30	100
TBS840	-	8	40	32	0.32	-	-	TX40	100
TBS860	-	8	60	32	0.32	-	-	TX40	100
TBS880	-	8	80	52	0.32	-	-	TX40	50
TBS8100	-	8	100	52	0.32	-	-	TX40	50
TBS8120	-	8	120	80	0.32	-	-	TX40	50
TBS8140	-	8	140	80	0.32	-	-	TX40	50
TBS8160	-	8	160	100	0.32	-	-	TX40	50
TBS8180	-	8	180	100	0.32	-	-	TX40	50
TBS8200	-	8	200	100	0.32	-	-	TX40	50
TBS8220	-	8	220	100	0.32	-	-	TX40	50
TBS8240	-	8	240	100	0.32	-	-	TX40	50
TBS8260	-	8	260	100	0.32	-	-	TX40	50
TBS8280	-	8	280	100	0.32	-	-	TX40	50
TBS8300	-	8	300	100	0.32	-	-	TX40	50
TBS8320	-	8	320	100	0.32	-	-	TX40	50
TBS8340	-	8	340	100	0.32	-	-	TX40	50
TBS8360	-	8	360	100	0.32	-	-	TX40	50
TBS8380	-	8	380	100	0.32	-	-	TX40	50
TBS8400	-	8	400	100	0.32	-	-	TX40	50
TBS8440	-	8	440	100	0.32	-	-	TX40	50
TBS8480	-	8	480	100	0.32	-	-	TX40	50
TBS8520	-	8	520	100	0.32	-	-	TX40	50
TBS8560	-	8	560	100	0.32	-	-	TX40	50
TBS8580	-	8	580	100	0.32	-	-	TX40	50
TBS8600	-	8	600	100	0.32	-	-	TX40	50
TBS10100	-	10	100	52	0.4	-	-	TX50	50
TBS10120	-	10	120	60	0.4	-	-	TX50	50
TBS10140	-	10	140	60	0.4	-	-	TX50	50
TBS10160	-	10	160	80	0.4	-	-	TX50	50
TBS10180	-	10	180	80	0.4	-	-	TX50	50
TBS10200	-	10	200	100	0.4	-	-	TX50	50
TBS10220	-	10	220	100	0.4	-	-	TX50	50
TBS10240	-	10	240	100	0.4	-	-	TX50	50
TBS10260	-	10	260	100	0.4	-	-	TX50	50
TBS10280	-	10	280	100	0.4	-	-	TX50	50
TBS10300	-	10	300	100	0.4	-	-	TX50	50
TBS10320	-	10	320	120	0.4	-	-	TX50	50
TBS10340	-	10	340	120	0.4	-	-	TX50	50
TBS10360	-	10	360	120	0.4	-	-	TX50	50
TBS10380	-	10	380	120	0.4	-	-	TX50	50
TBS10400	-	10	400	120	0.4	-	-	TX50	50
TBS10440	-	10	440	120	0.4	-	-	TX50	50
TBS10480	-	10	480	120	0.4	-	-	TX50	50
TBS10520	-	10	520	120	0.4	-	-	TX50	50
TBS10560	-	10	560	120	0.4	-	-	TX50	50
TBS10600	-	10	600	120	0.4	-	-	TX50	50
TBS12200	-	12	200	120	0.48	-	-	TX50	25
TBS12240	-	12	240	120	0.48	-	-	TX50	25
TBS12280	-	12	280	120	0.48	-	-	TX50	25
TBS12320	-	12	320	120	0.48	-	-	TX50	25
TBS12360	-	12	360	120	0.48	-	-	TX50	25
TBS12400	-	12	400	140	0.48	-	-	TX50	25
TBS12440	-	12	440	140	0.48	-	-	TX50	25
TBS12480	-	12	480	140	0.48	-	-	TX50	25
TBS12520	-	12	520	140	0.48	-	-	TX50	25
TBS12560	-	12	560	140	0.48	-	-	TX50	25
TBS12600	-	12	600	140	0.48	-	-	TX50	25
TBS12800	-	12	800	160	0.48	-	-	TX50	25
TBS121000	-	12	1000	160	0.48	-	-	TX50	25
