ŁĄCZNIK DO STROPÓW DREWNO-BETON
CTC
CTC to łącznik do stropów współpracujących drewno-beton. System z homologacją, samowiercący, odwracalny, szybki i nieinwazyjny.

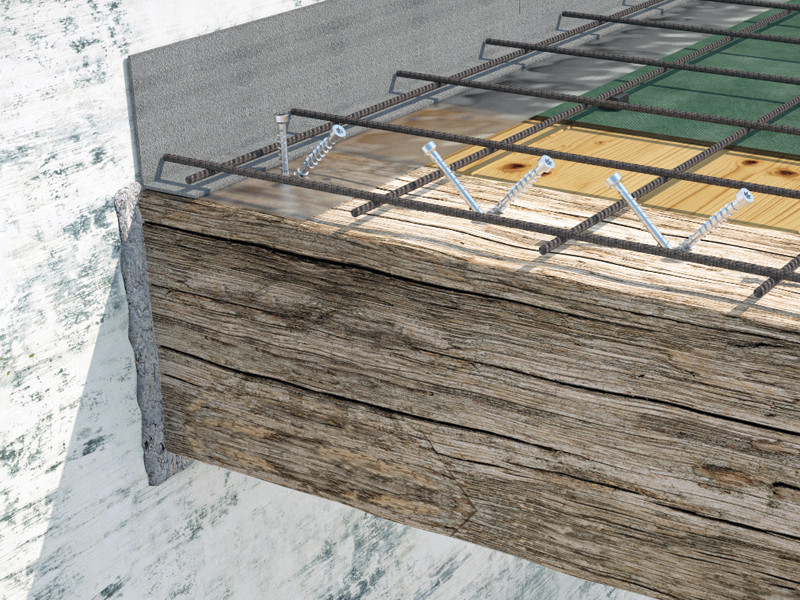

Doskonałe osiągi statyczne i akustyczne, zarówno w stropach nowo wykonywanych, jak i istniejących stropach poddawanych renowacji.
CTC, łącznik do wykonywania i renowacji stropów współpracujących drewno-beton.
CTC to łącznik do stropów drewno-beton ze specjalną certyfikacją CE według ETA-19/0244.

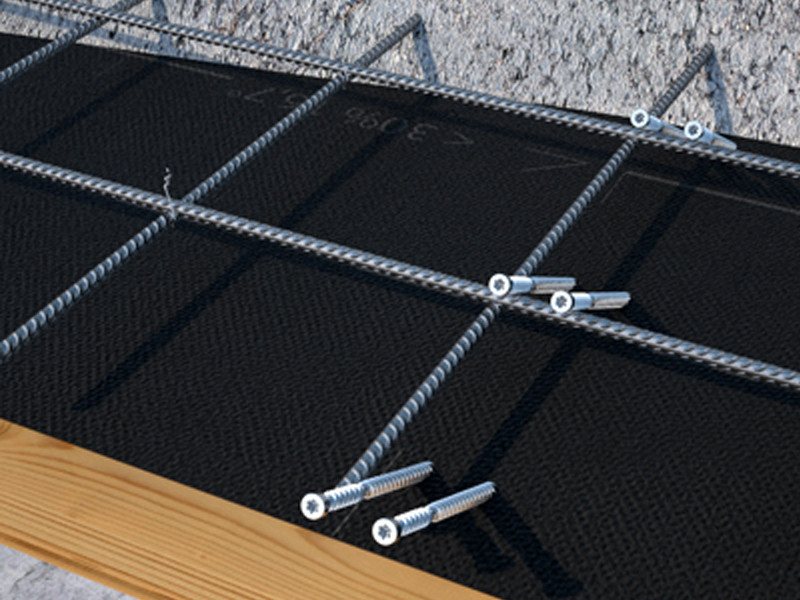

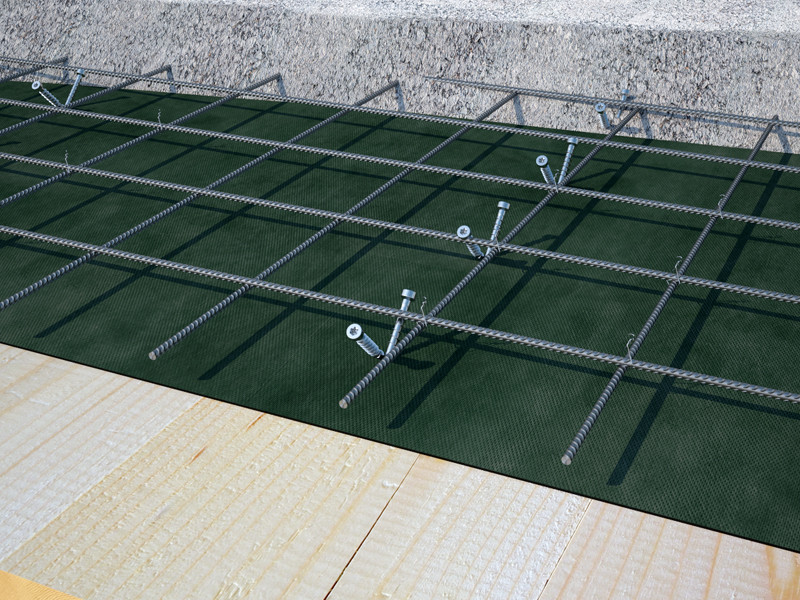

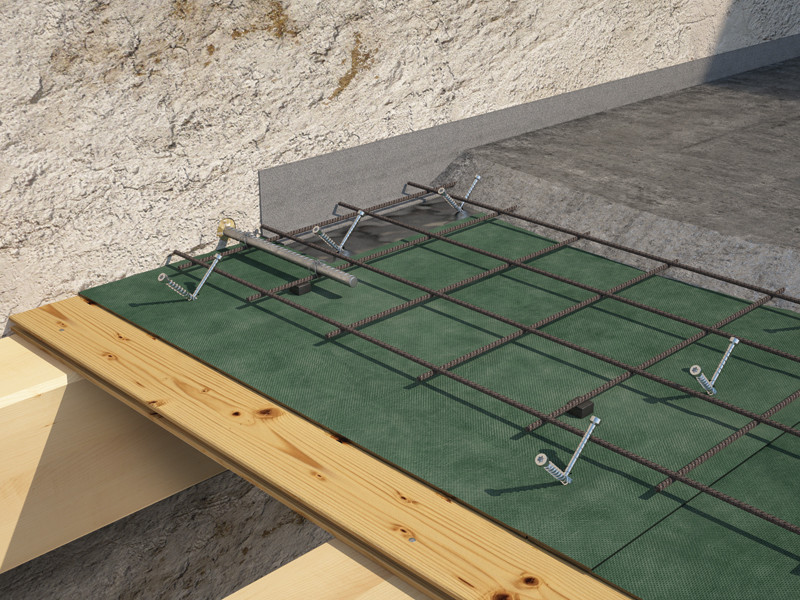

Przetestowany i obliczony dla ułożenia równoległego lub na krzyż łączników 45 ∞ i 30 ∞, z deskowaniem lub bez niego.

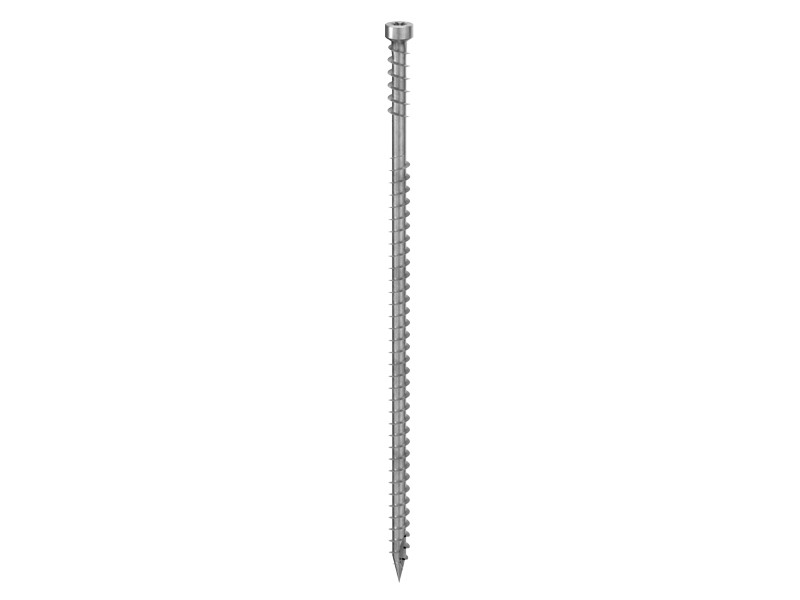

Końcówka samowiercąca posiada nacięcie oraz ukryty łeb walcowy.
Gwint lewoskrętny pod łbem wyznacza kierunek kręcenia podczas instalacji i zwiększa efektywność zakotwienia łącznika w betonie.
Dostępny w dwóch średnicach (7 i 9 mm) i dwóch długościach (160 i 240 mm), aby zoptymalizować liczbę mocowań.

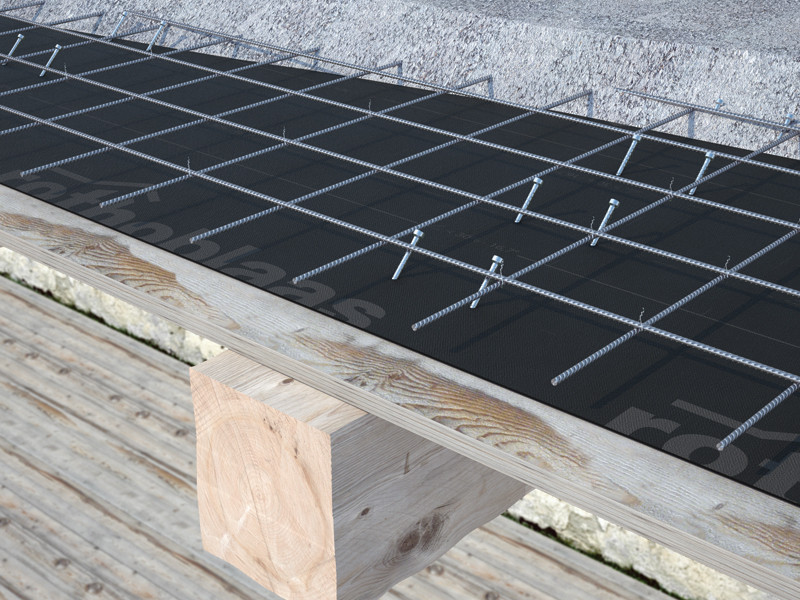

Dane dotyczące sztywności obliczone również w obecności warstwy hamującej przenikanie pary lub warstwy d≈∫więkoszczelnej.
CTC jest certyfikowany, przetestowany i obliczony również dla drewna o wysokiej gęstości. Specjalna certyfikacja z zakresu zastosowania w konstrukcjach drewno-beton.
Wykonany ze stali węglowej z ocynkowaniem galwanicznym, łącznik CTC do stropów z kompozytów drewno-cement jest homologowany do stosowania z płytami drewnopochodnymi, drewnem litym, drewnem klejonym, CLT, LVL i drewnem o wysokiej gęstości. Klasy użytkowania 1 i 2.
Charakterystyka
ZASTOSOWANIE | oznaczenie CE drewno-beton |
---|---|
GŁOWICA | walcowy niewidoczny |
ŚREDNICA | 7,0 | 9,0 mm |
SZEROKOŚƒÜ | 160 | 240 mm |
Dokumentacja
Karta techniczna | |
---|---|
Karta techniczna USA 🇺🇸 | |
ICC-ES Evaluation report USA | |
ICC-ES Listing report CANADA | |
ETA Certificate | |
Deklaracja właściwości użytkowych (DOP) | Pobierz |
FILE CAD | |
File BIM.ifc | |
File BIM.rfa |
CTC
CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
---|---|---|---|---|---|---|---|---|---|
CTC7160 | - | 7 | 160 | 110 | 0.28 | 6 1/4'' | 4 3/8'' | TX30 | 100 |
CTC7240 | - | 7 | 240 | 190 | 0.28 | 9 1/2'' | 7 1/2'' | TX30 | 100 |
CTC9160 | - | 9 | 160 | 110 | 0.36 | 6 1/4'' | 4 3/8'' | TX40 | 100 |
CTC9240 | - | 9 | 240 | 190 | 0.36 | 9 1/2'' | 7 1/2'' | TX40 | 100 |
