X10
PODSTAWA SŁUPA KRZYŻOWA
Model X10 jest w pełni ukrytą podstawą słupa, która oferuje różne stopnie wytrzymałości w zależności od zastosowanej konfiguracji mocowania. Przeznaczona do budowy pergoli lub altanek, które nie wymagają zabezpieczeń przeciwwiatrowych, ponieważ pozostają otwarte ze wszystkich stron.
Opis
X10, UKRYTA PODSTAWA SŁUPA, KTÓRA ZAPEWNIA WYSOKĄ ODPORNOŚƒÜ I ESTETYKĘ KONSTRUKCJI NA ZEWNĄTRZ

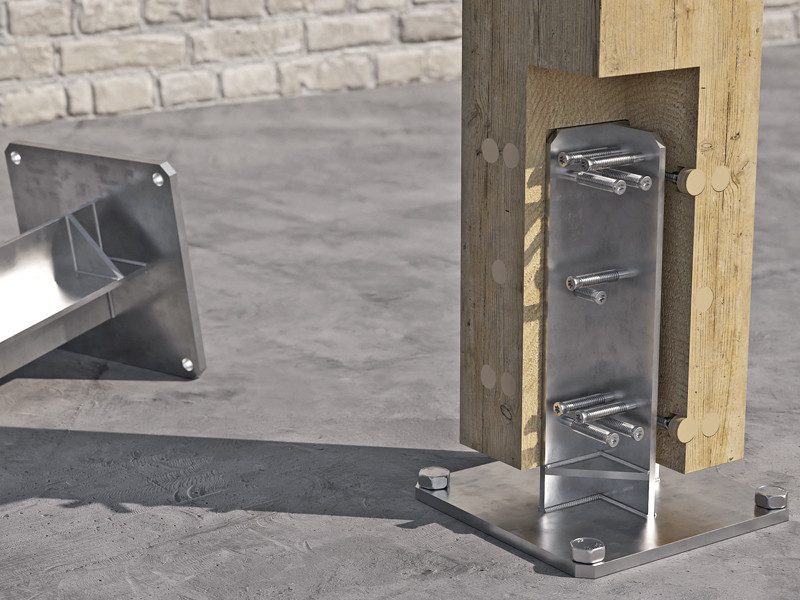

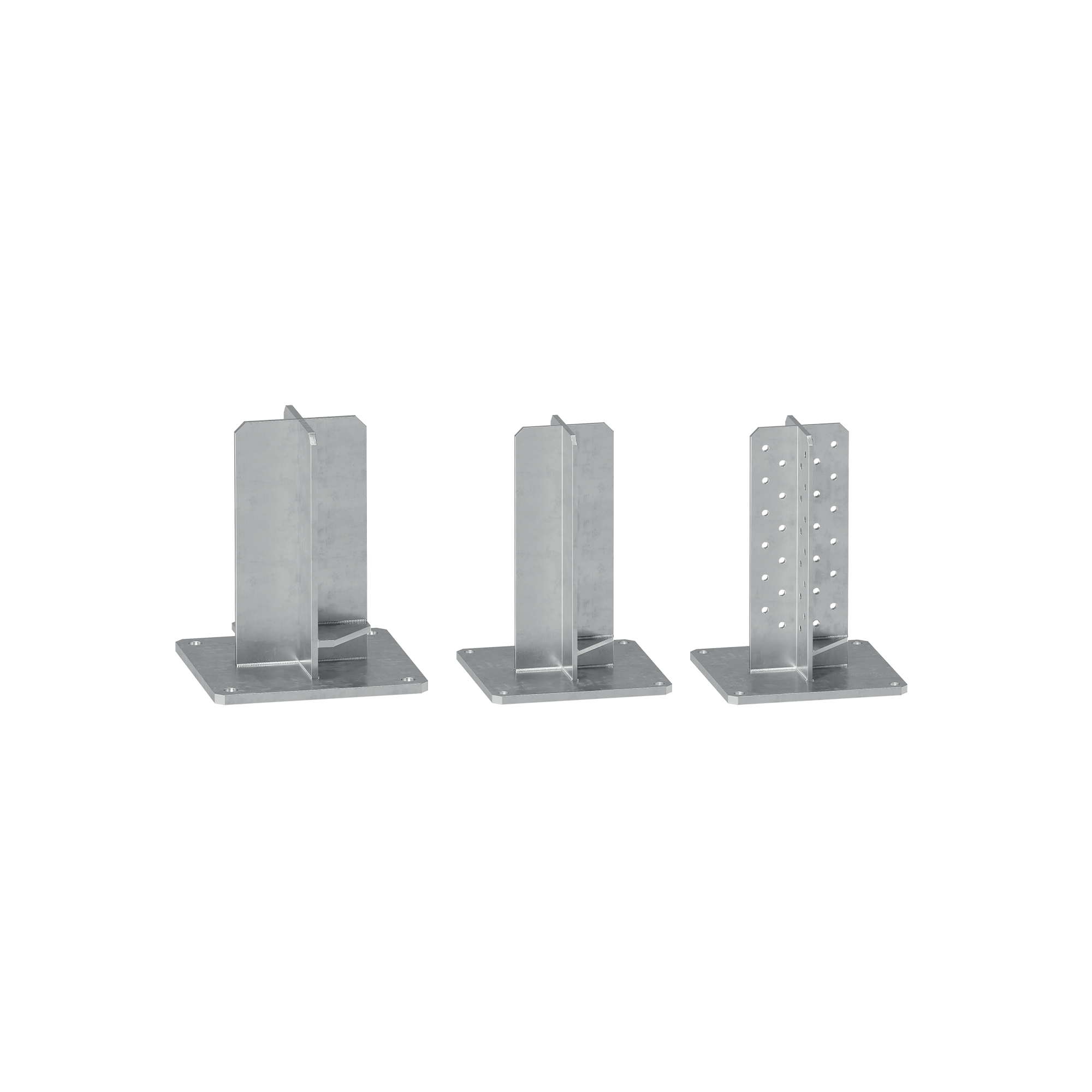

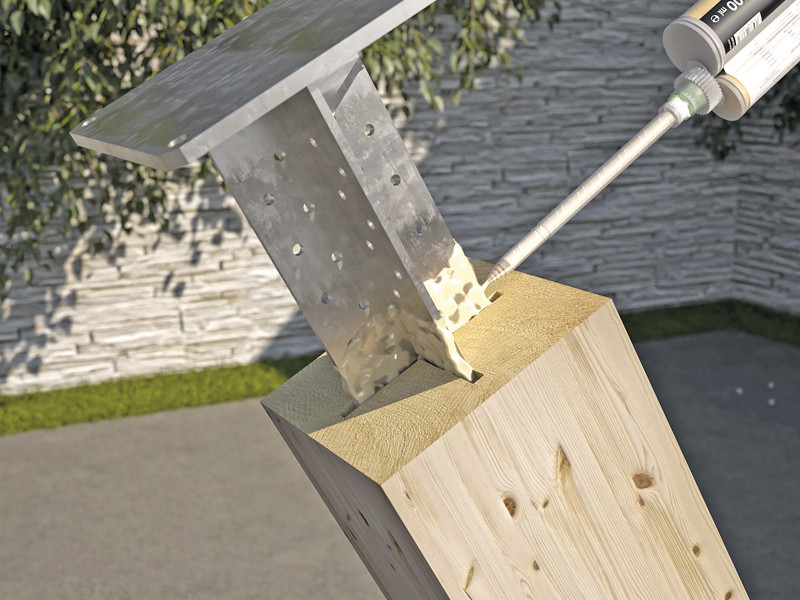

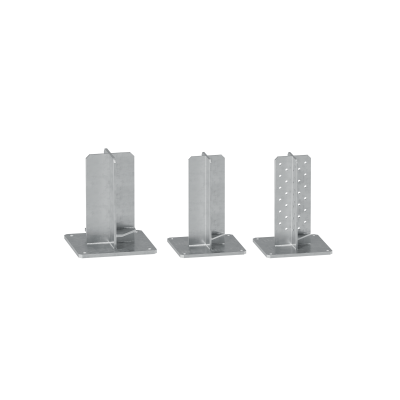

Podstawa słupa do drewna X10 dostępna jest w dwóch wersjach – bez otworów, do stosowania ze sworzniami samowiercącymi SBD, sworzniami gładkimi lub śrubami; z rozproszonym wierceniem, do stosowania z klejem epoksydowym XEPOX.

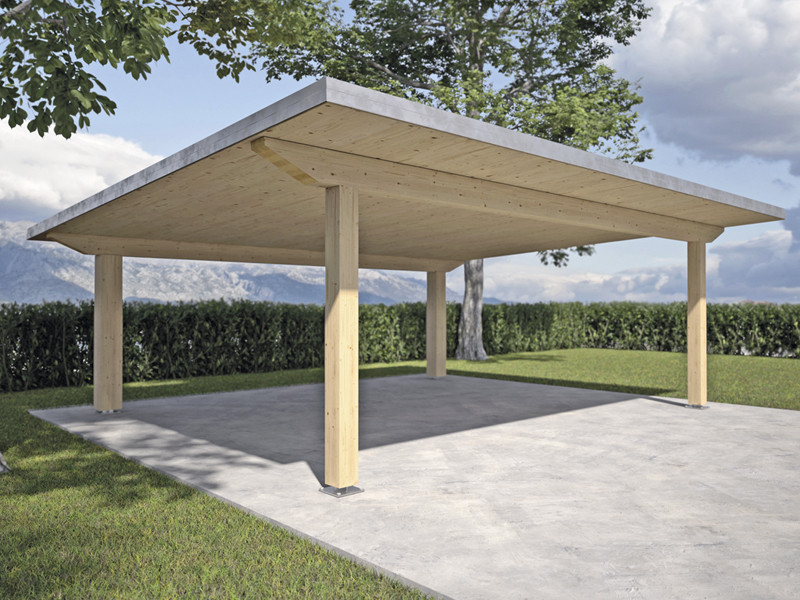

Węzeł statyczny u podstawy absorbuje siły pionowe i poziome, pozwalając na budowę pergoli lub altanek, które nie wymagają zabezpieczeń przeciwwiatrowych, ponieważ pozostają otwarte ze wszystkich czterech stron. X10 wytrzymuje moment zginający w przypadku realizacji połączeń na pół-wpust u podstawy; wartości momentu charakterystycznego są certyfikowane w obu kierunkach.
Układ krzyżowy i rozmieszczenie mocowań są zaprojektowane w taki sposób, aby uzyskać różne stopnie wytrzymałości. Wykonana ze stali węglowej z ocynkowaniem ogniowym, jest odpowiednia do użytku w środowiskach zewnętrznych w klasie użytkowania 1, 2 i 3. Może być stosowana z drewnem litym i klejonym, CLT i LVL.
