F70

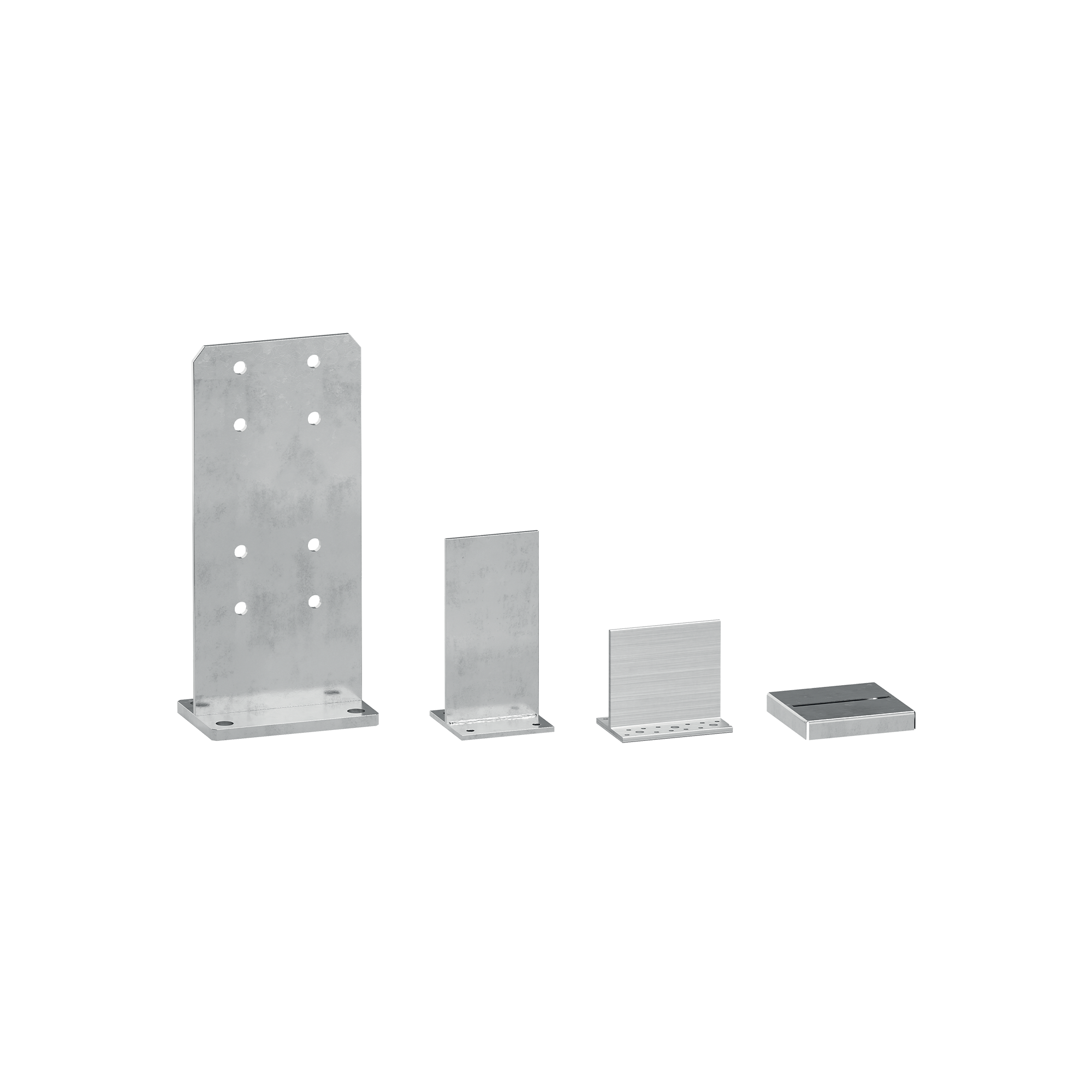

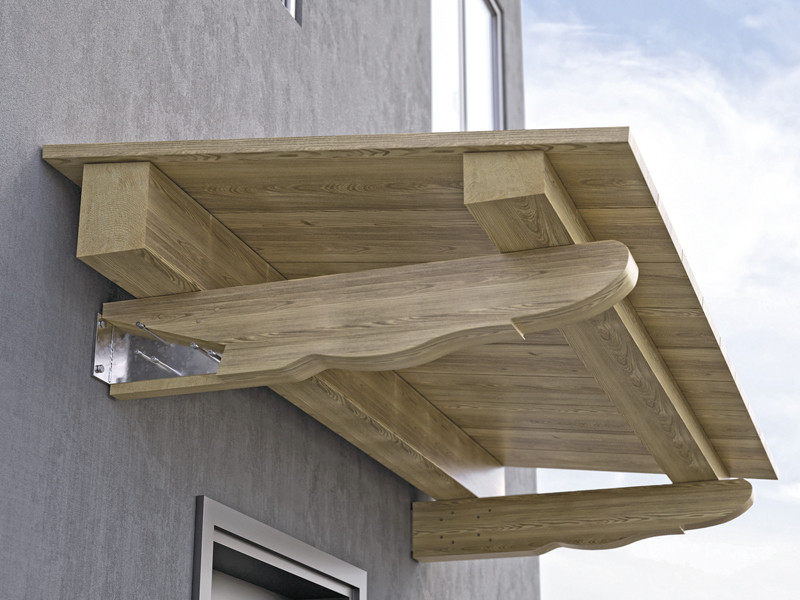

F70 jest ukrytą podstawą słupa, przeznaczoną do montażu słupów o różnych rozmiarach. Dostępna jest w dwóch wersjach: bez otworów, do stosowania ze sworzniami samowiercącymi SBD; z otworami, do stosowania ze sworzniami gładkimi lub śrubami.
Opis
PODSTAWA SŁUPA UKRYTA F70: ESTETYKA I MOŻLIWOŚƒÜ DOSTOSOWANIA DO KOLUMN O RÓŻNYCH ROZMIARACH

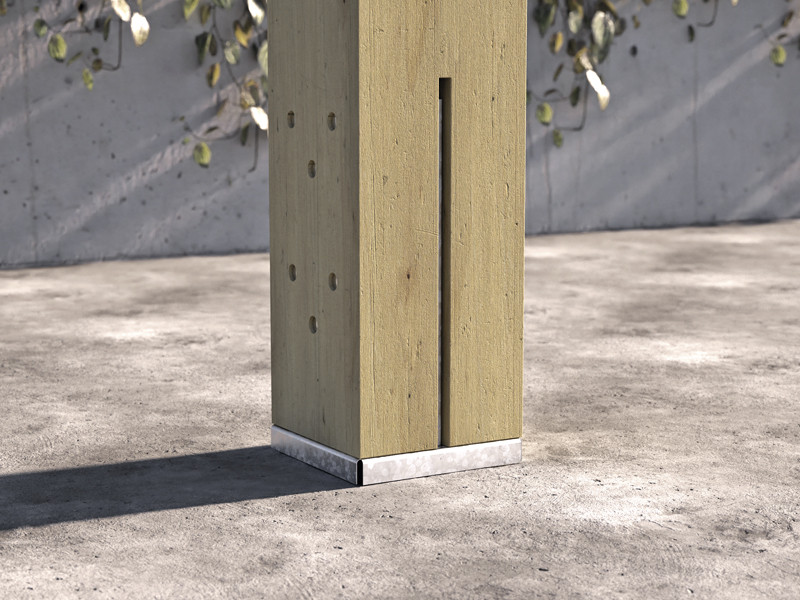

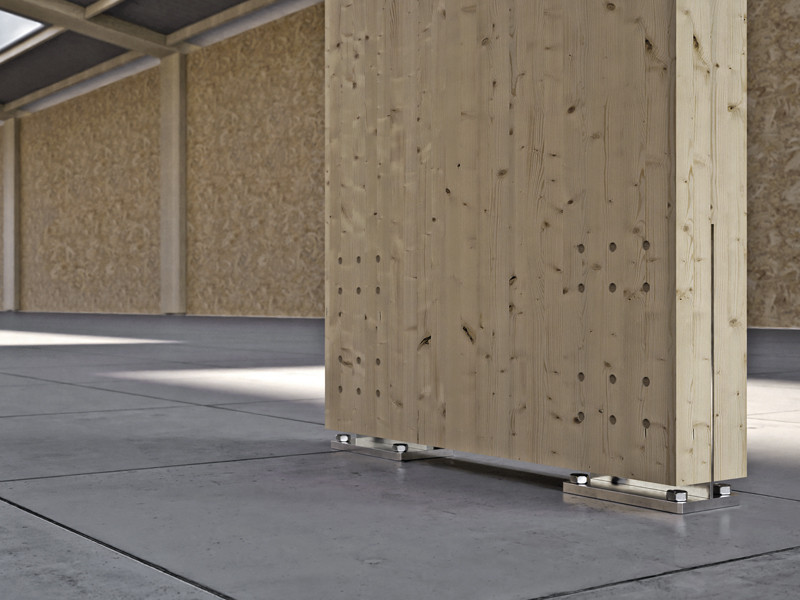

Wewnętrzne ostrze podstawy słupa F70 pozwala na wykonanie całkowicie ukrytego połączenia, co zapewnia najwyższą estetykę wykonania.
Podstawa słupa F70 jest wytrzymała na moment zginający i umożliwia wykonywanie połączeń na pół-wpust u podstawy. W zależności od zastosowanej konfiguracji mocowania, uzyskuje się różne stopnie wytrzymałości. Różne konfiguracje mocowań są obliczane i certyfikowane zgodnie z ETA.
F70 jest wytrzymała na ściskanie, rozciąganie, ścinanie i moment. W celu zapewnienia optymalnej trwałości może zostać połączony z płytką F70 LIFT, w celu wygenerowania wyniesienia nad podłoże i ochrony kotew przed wilgocią. Wykonana ze stali węglowej z ocynkowaniem ogniowym, nadaje się do klas użytkowania 1, 2 i 3 oraz do stosowania na drewnie litym i klejonym i LVL.
Dokumentacja
-
Karta techniczna
-
ETA Certificate
-
FILE CAD
-
File BIM.ifc
-
File BIM.rfa
F70
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
s
[in]
|
pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| F7080 | 80 | 80 | 156 | 4 | 3 1/8'' | 3 1/8'' | 6 1/8'' | 0.157 | 1 | |
| F70100 | 100 | 100 | 206 | 6 | 4'' | 4'' | 8 1/8'' | 0.236 | 1 | |
| F70140 | 140 | 140 | 308 | 8 | 5 1/2'' | 5 1/2'' | 12 1/8'' | 0.315 | 1 | |
| F70180 | 180 | 120 | 400 | 6 | 7 1/8'' | 4 3/4'' | 15 3/4'' | 0.236 | 1 | |
| F70220 | 220 | 140 | 400 | 6 | 8 5/8'' | 5 1/2'' | 15 3/4'' | 0.236 | 1 |
F70 L - with holes
F70 LIFT
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
s
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|---|---|
| LIFT44 | 89 | 89 | 25 | 3 | 3 1/2'' | 3 1/2'' | 1'' | 0.118 | 1 |
| F70100LIFT | 120 | 120 | 20 | 2 | 4 3/4'' | 4 3/4'' | 13/16'' | 0.079 | 1 |
| LIFT66 | 136 | 136 | 25 | 3 | 5 3/8'' | 5 3/8'' | 1'' | 0.118 | 1 |
| F70140LIFT | 160 | 160 | 22 | 2 | 6 1/4'' | 6 1/4'' | 7/8'' | 0.079 | 1 |
| LIFT88 | 184 | 184 | 25 | 3 | 7 1/4'' | 7 1/4'' | 1'' | 0.118 | 1 |
