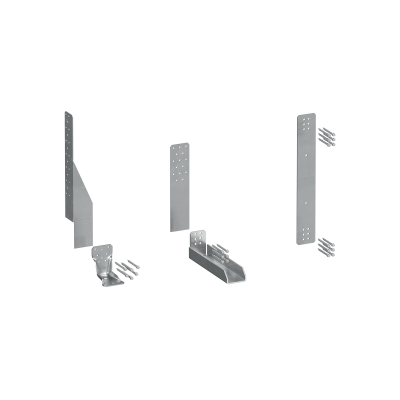

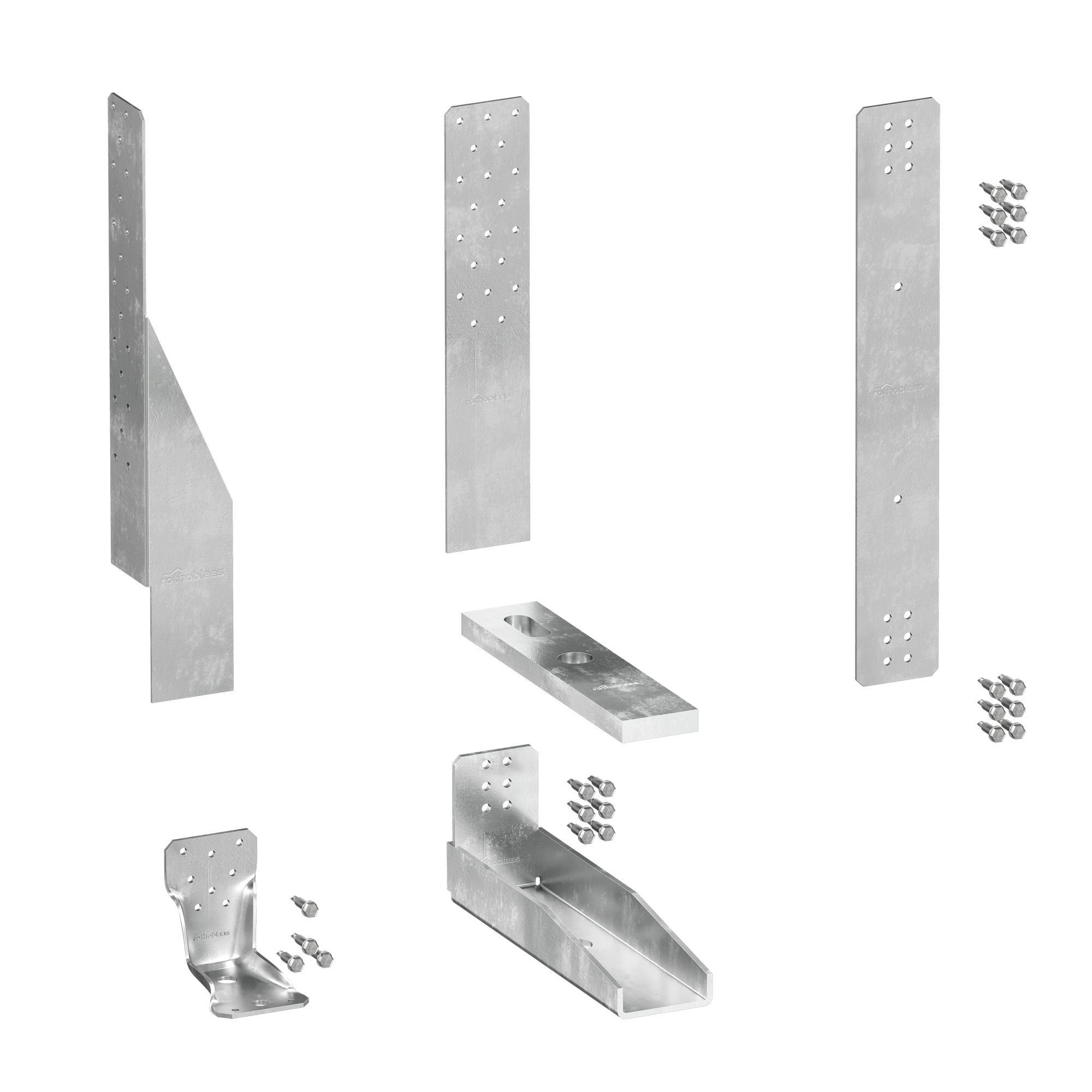

WKR DOUBLE
Nasze kątowniki do ścian drewnianych są smukłe i szybkie w montażu, a także zapewniają niewiarygodną wytrzymałość w przypadku budynków małych i średnich.
Zarządzanie na miejscu jest proste i szybkie, ponieważ montaż ułatwiają szczelinowe otwory do umieszczenia kotew.
WKR, dostępny w różnych rozmiarach, to kątownik umożliwiający wstępny montaż w zakładzie z możliwością prefabrykacji również wykończeń.
Łatwe zarządzanie na miejscu

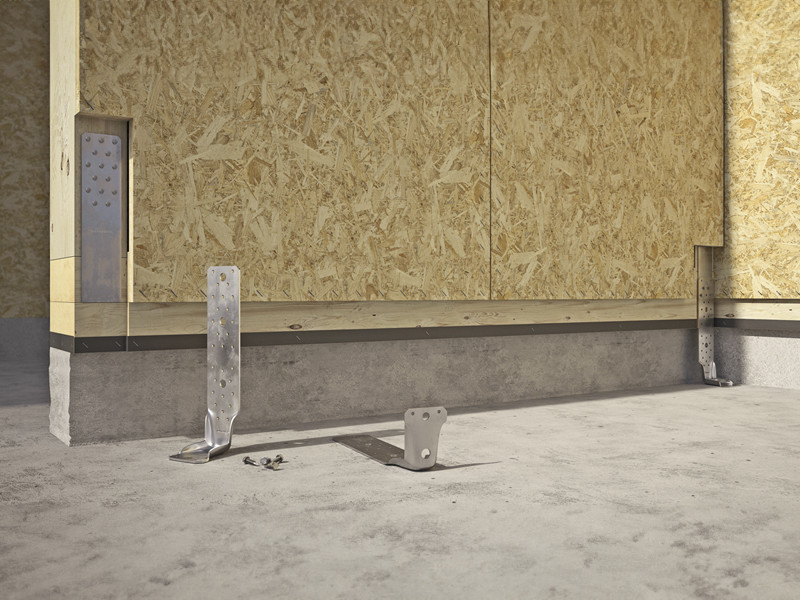

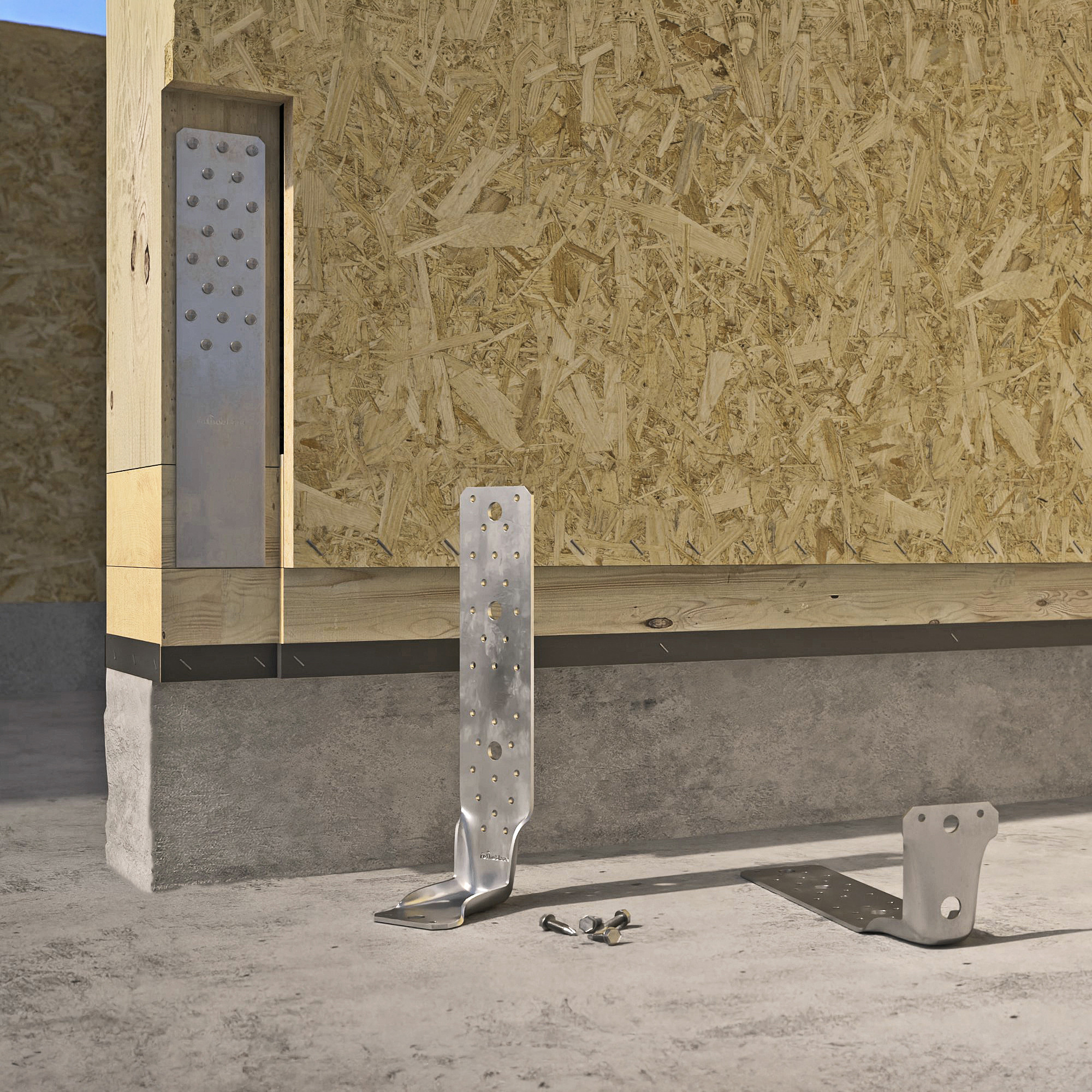

Wszechstronność systemu WKR DOUBLE ułatwia także zarządzanie na placu budowy. Modele kątowników podstawy umożliwiają montaż ściany na różnych wspornikach, takich jak warstwa podkładu, belka nośna lub cokół żelbetowy.
Opis
KĄTOWNIKI DO DREWNA: TOLERANCJE I WYDAJNE INSTALACJE WSTĘPNE
Dzięki możliwości wstępnego montażu kątowników podstawy na fundamencie żelbetowym, WKR DOUBLE pozwala na sprawne przygotowanie w fazie prefabrykacji. Otwory szczelinowe do montażu kotew umożliwiają precyzyjne zarządzanie tolerancjami montażowymi.
Kątowniki WKR DOUBLE umożliwiają precyzyjne zarządzanie tolerancjami, zarówno w połączeniach drewno-beton, jak i drewno-drewno. Otwory szczelinowe do montażu kotew pozwalają na dokładny montaż, zapewniając wysoką jakość efektu końcowego.

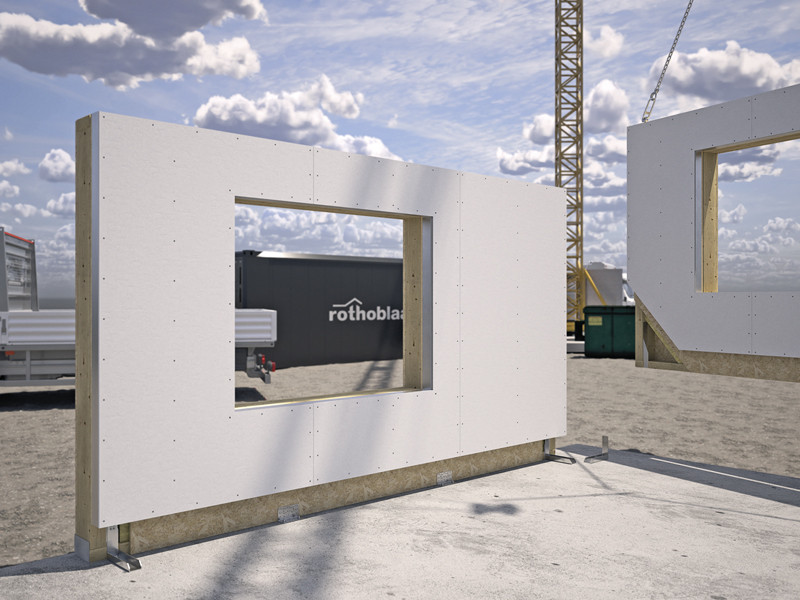

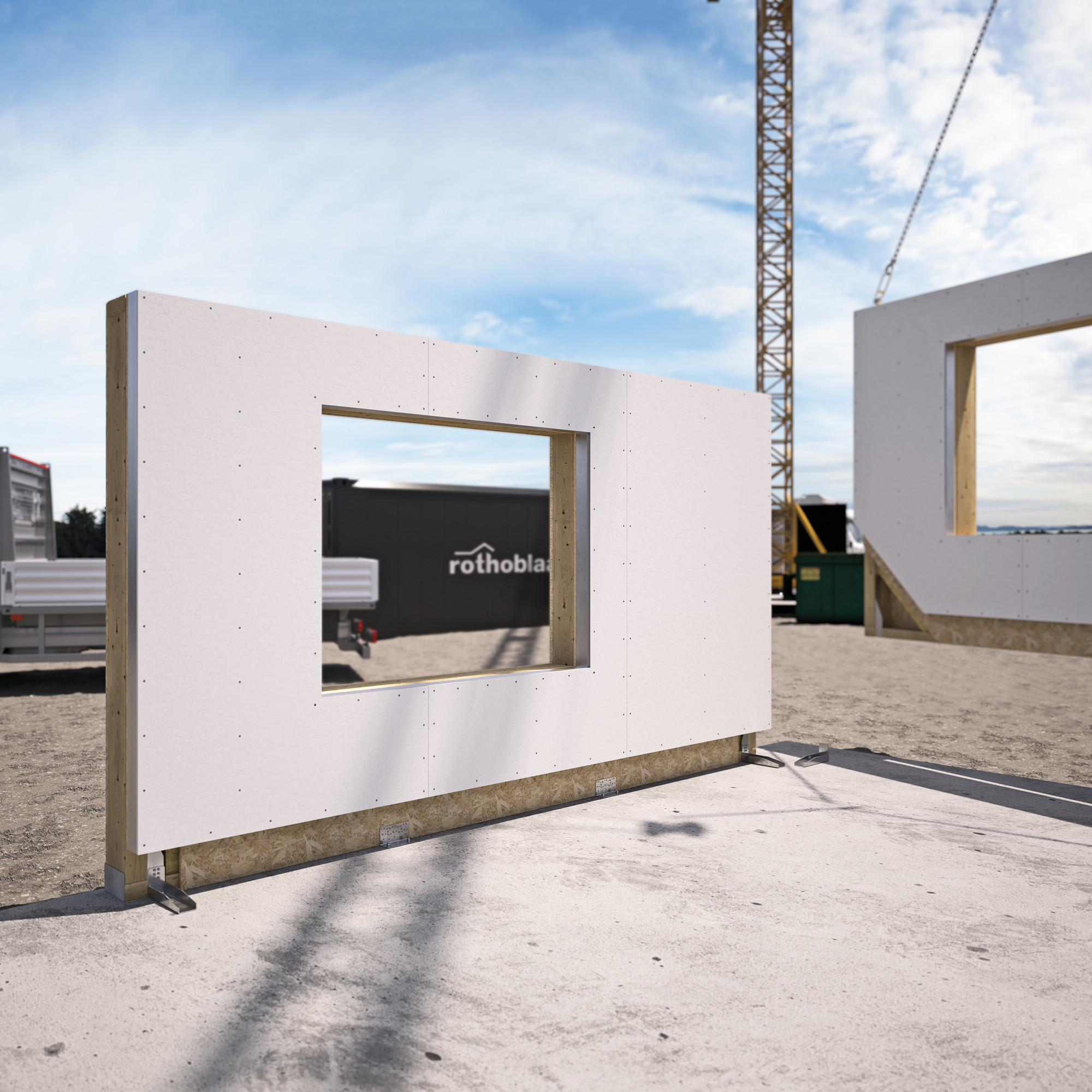

Idealne do szerokiego zakresu zastosowań, w tym do połączeń na rozciąganie w ścianach prefabrykowanych i mocowania ścian szkieletowych, oferują konfiguracje odpowiednie zarówno do połączeń drewno-drewno, jak i drewno-beton i są kompatybilne z wieloma rodzajami materiałów, w tym drewnem litym i klejonym, ścianami szkieletowymi (timber frame) oraz, płytami CLT i LVL.
Zoptymalizuj swój proces prefabrykacji oraz fazy wznoszenia na placu budowy za pomocą kątowników WKR DOUBLE.
Dokumentacja
-
Karta techniczna
WALL PLATE
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
s
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|---|---|
| WKRD40 | 40 | - | 275 | 2 | 1 9/16'' | - | 10 7/8'' | 0.079 | 10 |
| WKRD60 | 60 | - | 265 | 2.5 | 2 3/8'' | - | 10 7/16'' | 0.098 | 10 |
| WKRD60L | 52.5 | 62 | 403 | 2 | 2 1/16'' | 2 7/16'' | - | 0.079 | 10 |
| WKRD60R | 52.5 | 62 | 403 | 2 | 2 1/16'' | 2 7/16'' | - | 0.079 | 10 |

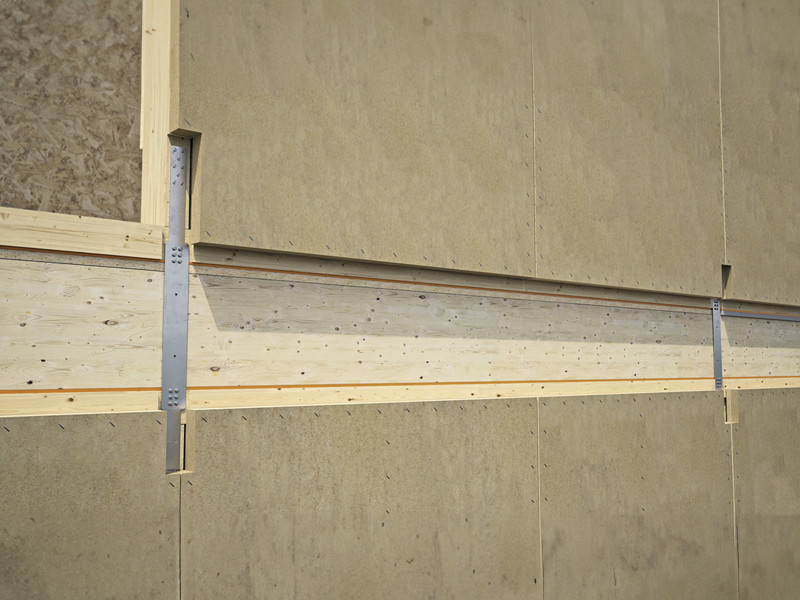

INTER-STOREY PLATE
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
H
[in]
|
s
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| WKRD60T | 60 | 410 | 2.5 | 2 3/8'' | 16 1/8'' | 0.098 | 10 |
BASE ANGLE BRACKET
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
s
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|---|---|
| WKRD80C | 62 | 255 | 80 | 4 | 2 7/16'' | 10 1/16'' | 3 1/8'' | 0.157 | 10 |
| WKRD180C | 62 | 255 | 180 | 4 | 2 7/16'' | 10 1/16'' | 7 1/8'' | 0.157 | 10 |
