WHT STANDARD
KĄTOWNIK DO SIŁ ROZCIĄGAJĄCYCH

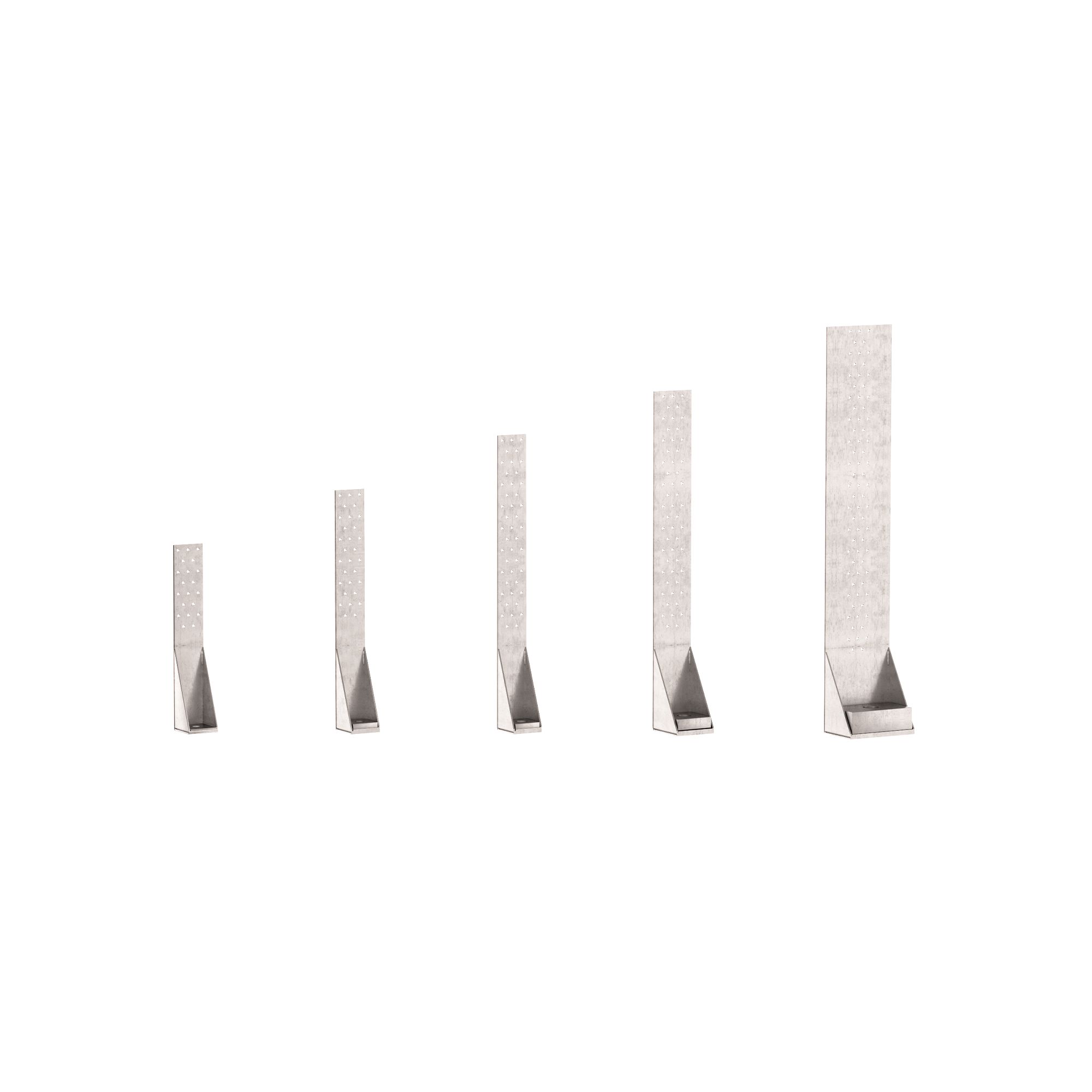

WHT jest kątownikiem do drewna dostępnym w 5 rozmiarach, co w połączeniu z 5 dostępnymi podkładkami daje 10 możliwych konfiguracji, spełniających wszelkie wymagania w zakresie statyki.
Opis
ZŁĄCZA KĄTOWE WHT DO DREWNA, MOCOWANIE DLA KAŻDYCH WYMAGAŃ STATYCZNYCH

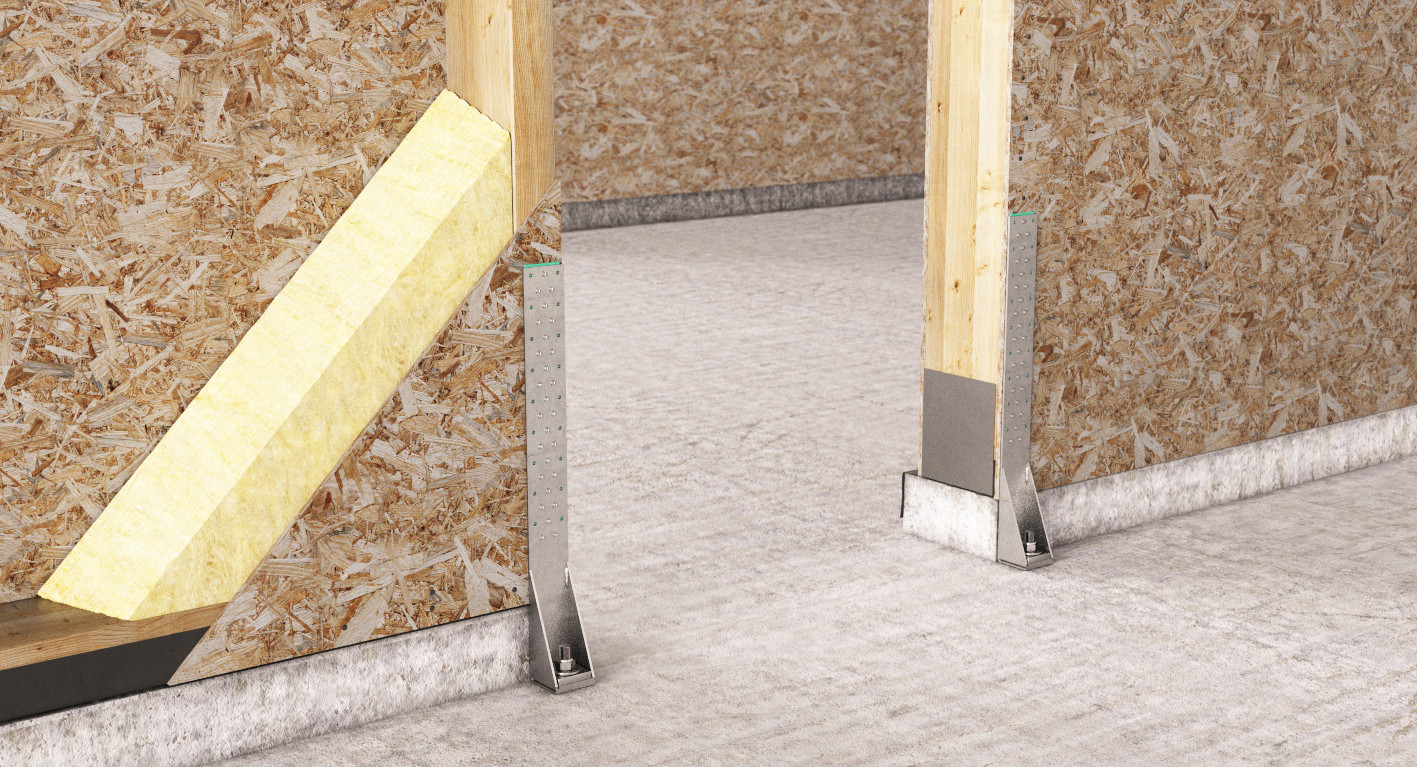

5 wersji złączy kątowych może być zestawionych z różnymi podkładkami, co umożliwia projektantowi i wykonawcy indywidualne dopasowanie zależnie od ich przeznaczenia, zarówno na płycie z drewna litego (CLT - Cross Laminated Timber), jak i w konstrukcji szkieletowej (Platform frame).
Stal S355, boczne kołnierze wzmacniające oraz powiększona średnica otworu gwarantują wysoką wytrzymałość nawet w przypadku częściowego gwo≈∫dziowania. Jakość płyt WHT potwierdzona jest wieloma testami przeprowadzonymi na produkcie i jego mocowaniach (gwo≈∫dzie, wkręty, pręty gwintowane i kotwy chemiczne).

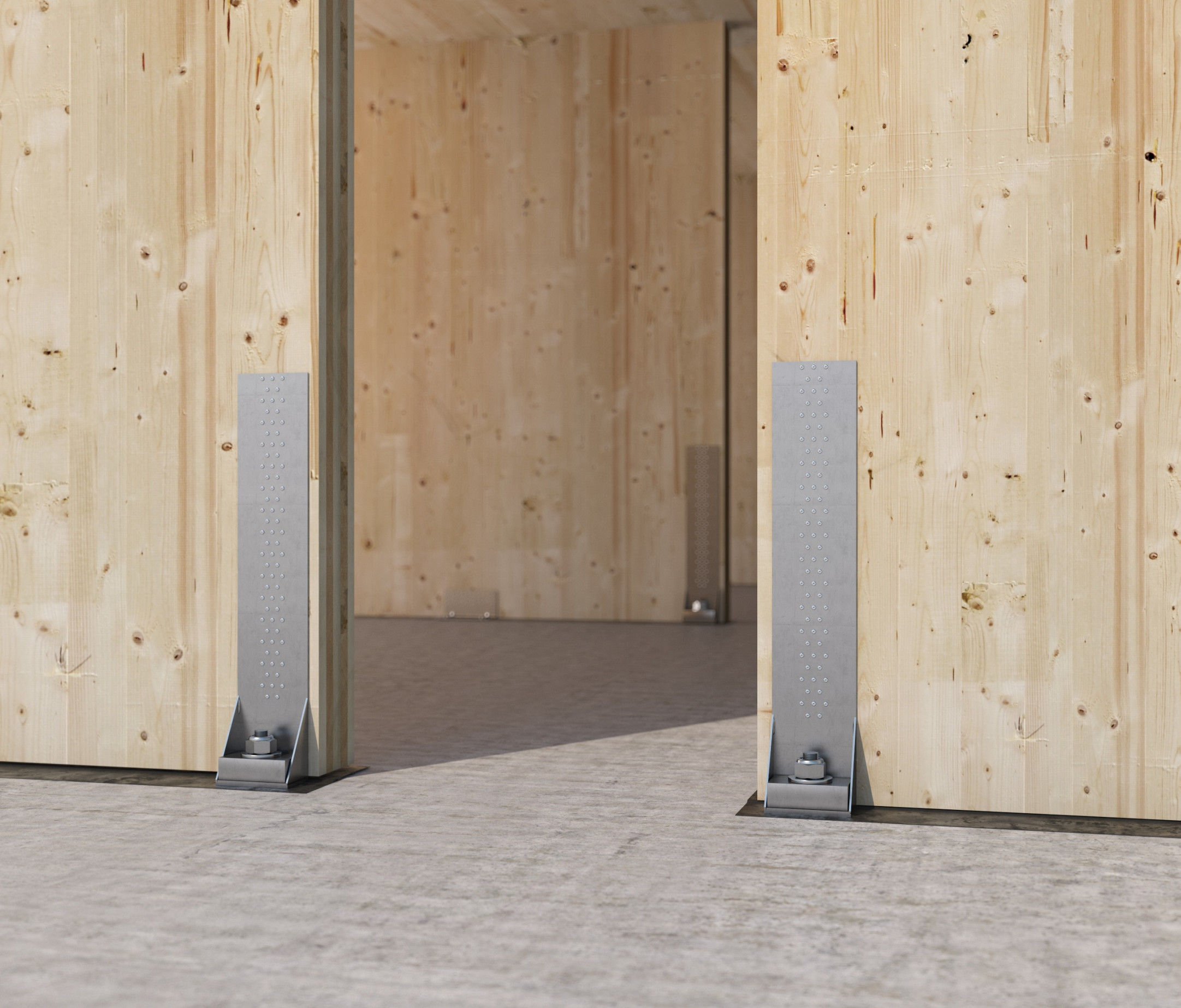

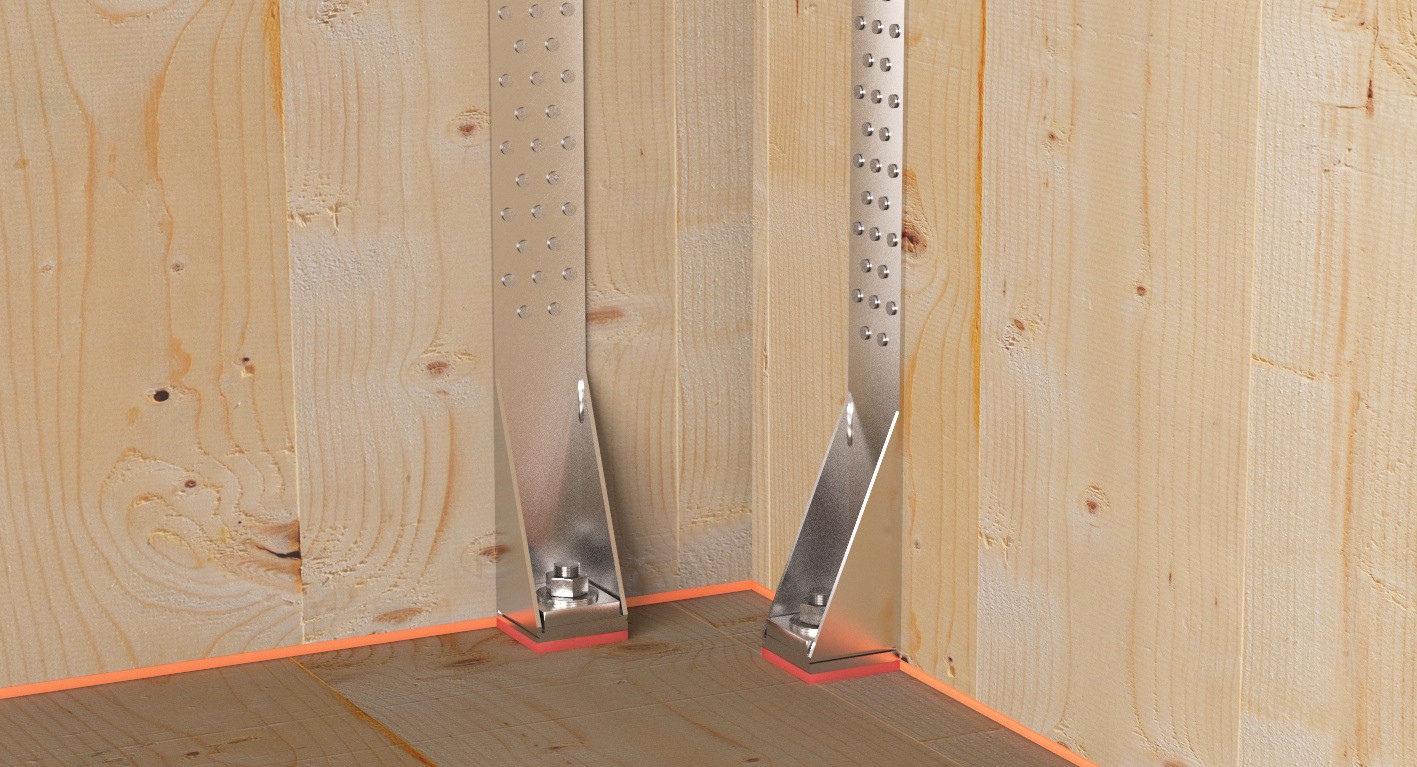

W ramach projektu badawczego Seismic-rev, złącze wraz z właściwymi mocowaniami zostało poddane licznym testom statycznym i cyklicznym, które dostarczyły wyników dotyczących sztywności (Kser) i †klas ciągliwości. Kątownik WHT przeznaczony jest do wykonywania połączeń na rozciąganie drewno-beton i drewno-drewno płyt i belek z CLT, konstrukcji szkieletowych, płyt drewnopochodnych, LVL, drewna litego i klejonego.
WHT ANGLE BRACKET
| CODE | info | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|---|
| WHT340 | running out article | 60 | 63 | 340 | 10 |
| WHT440 | running out article | 60 | 63 | 440 | 10 |
| WHT540 | running out article | 60 | 63 | 540 | 10 |
| WHT620 | running out article | 80 | 83 | 620 | 10 |
| WHT740 | running out article | 140 | 83 | 740 | 1 |

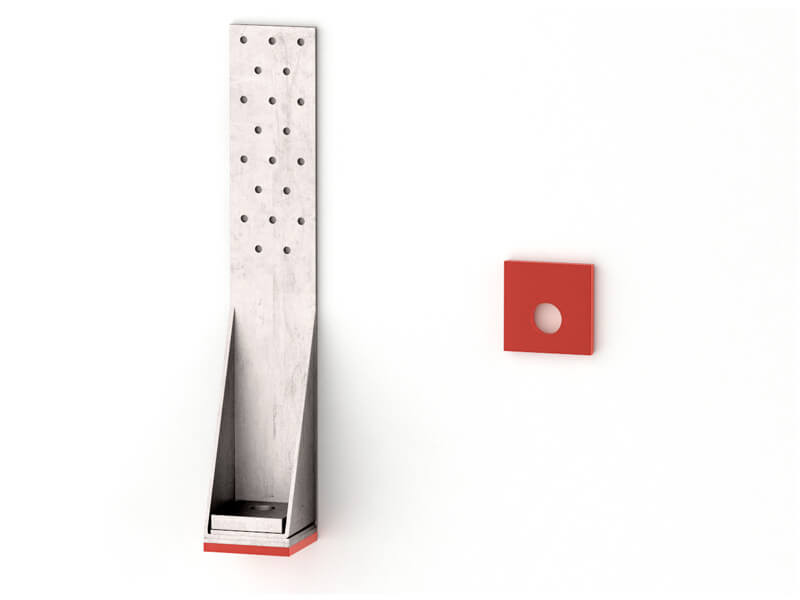

WHTW WASHER
| CODE | info | d₁
[mm]
|
B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| WHTW50 | running out article | 18 | 50 | 56 | 10 | 80 |
| WHTW50L | running out article | 22 | 50 | 56 | 10 | 80 |
| WHTW70 | running out article | 22 | 70 | 77 | 20 | 20 |
| WHTW70L | running out article | 26 | 70 | 77 | 20 | 20 |
| WHTW130 | running out article | 29 | 130 | 77 | 40 | 1 |
