WHT PLATE T

PŁYTKI DO SIŁ ROZCIĄGAJĄCYCH

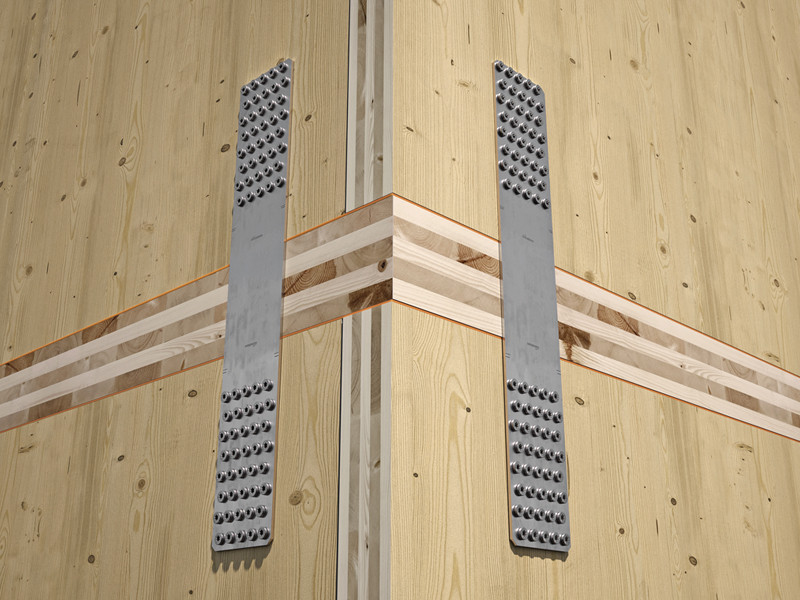

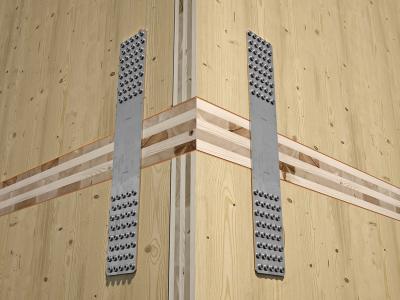

Asortyment płytek do sił rozciągających WHT PLATE T obejmuje 3 wersje o różnej grubości, materiale i wysokości, aby zapewnić różne poziomy wytrzymałości na rozciąganie. Przeznaczone do zastosowania na CLT dla budynków wielopiętrowych, obliczone są i certyfikowane dla sił rozciągających na połączeniach drewno-drewno.

Skontaktuj się ze sprzedawcą

Opis
Dokumentacja
Kody i wymiary
Produkty powiązane

Opis

WHT PLATE T, PŁYTKA O WYSOKIEJ WYTRZYMAŁOŚCI NA ROZCIĄGANIE DO WIELOKONDYGNACYJNYCH KONSTRUKCJI DREWNIANYCH

Płytki drewniane WHT PLATE T stanowią rozwiązanie na użytek projektowania budynków wielokondygnacyjnych dla różnych grubości płyt dzięki charakterystycznym wytrzymałościom na rozciąganie, przekraczającym 150 kN.

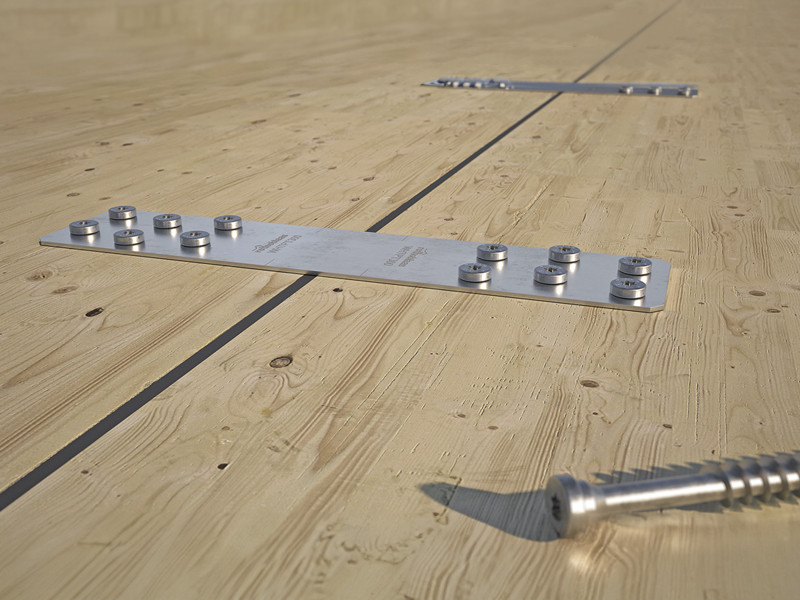

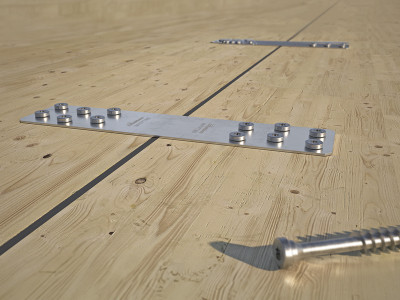

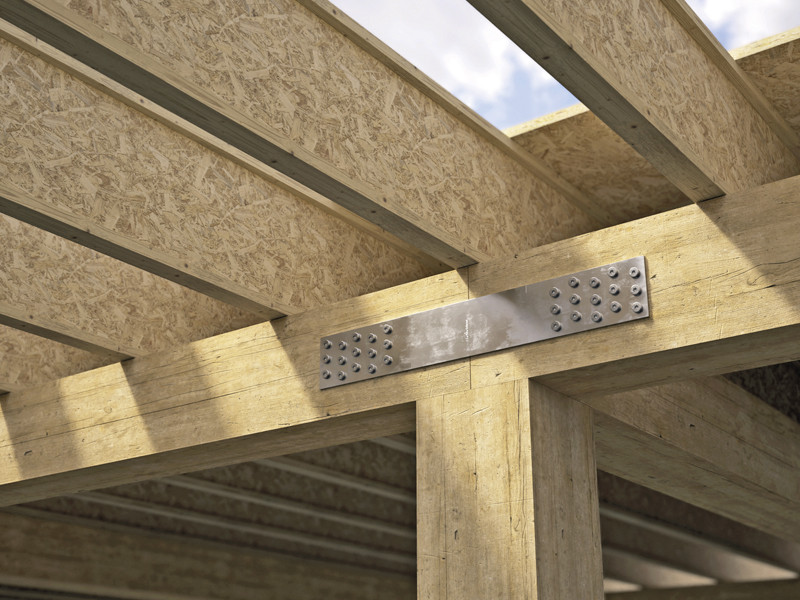

Metalowa płytka zapewnia optymalne działanie w połączeniu z wkrętami HBS PLATE lub HBS PLATE EVO. Łeb wkrętów ma kształt ściętego stożka i zwiększoną grubość, co pozwala na bezpieczne i pewne mocowanie płytek do drewna. Wykonana ze stali węglowej z ocynkowaniem galwanicznym, przeznaczone są do wykonywania połączeń na rozciąganie drewno-drewno płyt i belek z CLT, LVL, drewna litego i klejonego, konstrukcji ramowych (platform frame) i płyt drewnopochodnych ogólnie.

Dokumentacja

WHT PLATE T

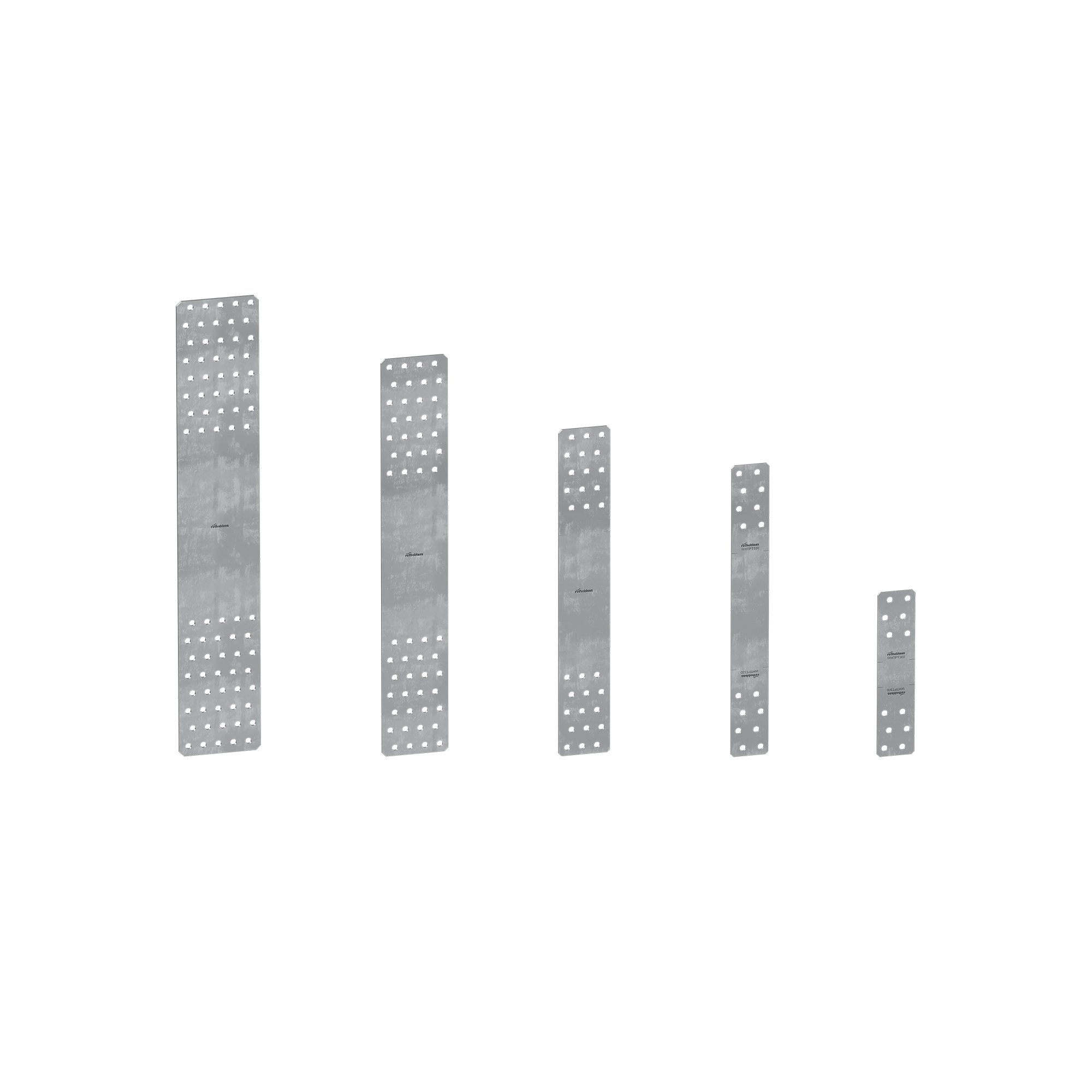

CODE	B [mm]	H [mm]	s [mm]	B [in]	H [in]	s [in]	pcs.
WHTPT300	67	300	2	2 5/8''	11 3/4''	0.079	10
WHTPT530	67	530	2.5	2 5/8''	20 7/8''	0.098	10
WHTPT600	91	594	3	3 9/16''	23 3/8''	0.118	10
WHTPT720	118	722	4	4 5/8''	28 7/16''	0.157	5
WHTPT820	145	826	5	5 11/16''	32 1/2''	0.197	1
