TITAN V
ŁĄCZNIK KĄTOWY DO DREWNA
Łącznik kątowy do drewna TITAN V do sił ścinających i rozciągających jest łącznikiem kątowym do drewna do połączeń drewno-drewno na CLT. Wszystkie wkręty skośne z pełnym gwintem VGS Ø11 oferują wyjątkową wytrzymałość i pozwalają na mocowanie ścianek międzykondygnacyjnych również o różnej grubości.
Opis
Łączniki kątowe do drewna o wyjątkowej wytrzymałości na ścinanie i rozciąganie w jednym rozwiązaniu
Dzięki TITAN V, koncept łącznika kątowego do drewna został przeniesiony na wyższy poziom. W jednym wsporniku stosowane są zarówno elementy łączące o małej średnicy (takie jak gwoździe LBA i wkręty LBS), jak i w pełni gwintowane wkręty VGS. Innowacyjna konstrukcja łącznika kątowego do drewna pozwala na wykorzystanie plastyczności elementów łączących o małej średnicy oraz wytrzymałości i sztywności wkrętów z pełnym gwintem.

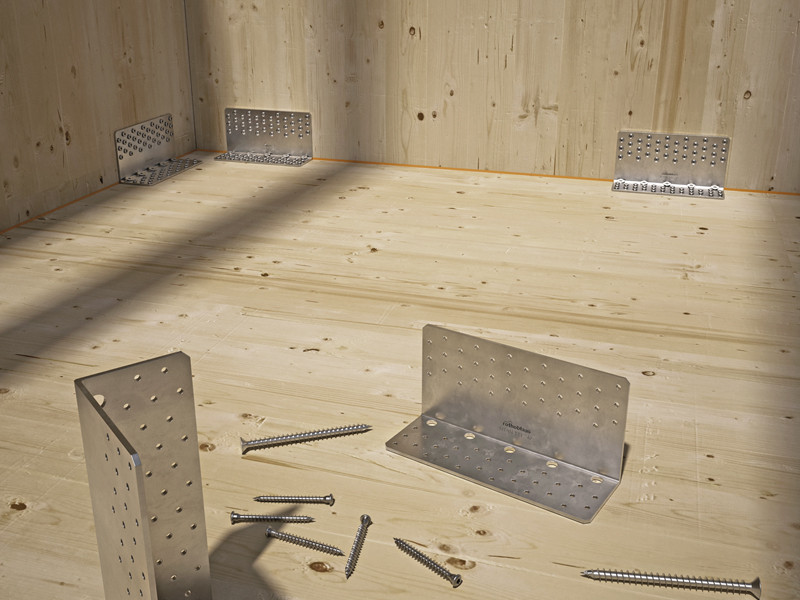

Łączniki kątowe do drewna TITAN V są doskonałą odpowiedzią na potrzebę uzyskania wysokiej wytrzymałości na ścinanie i rozciąganie w jednym produkcie. Jako łącznik kątowy do drewna, TITAN V doskonale nadaje się do połączeń drewno-drewno, zarówno jako hold down na końcach ścian, jak i kątownik na ścinanie wzdłuż ścian.

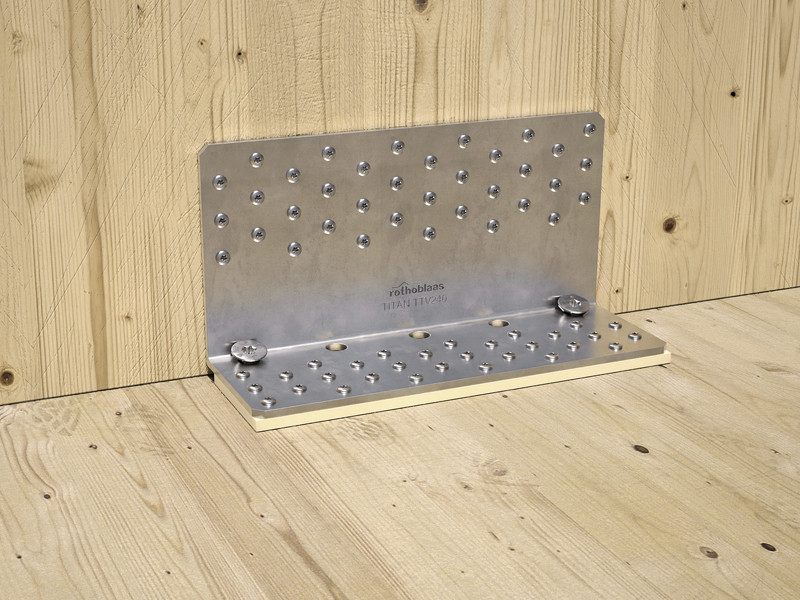

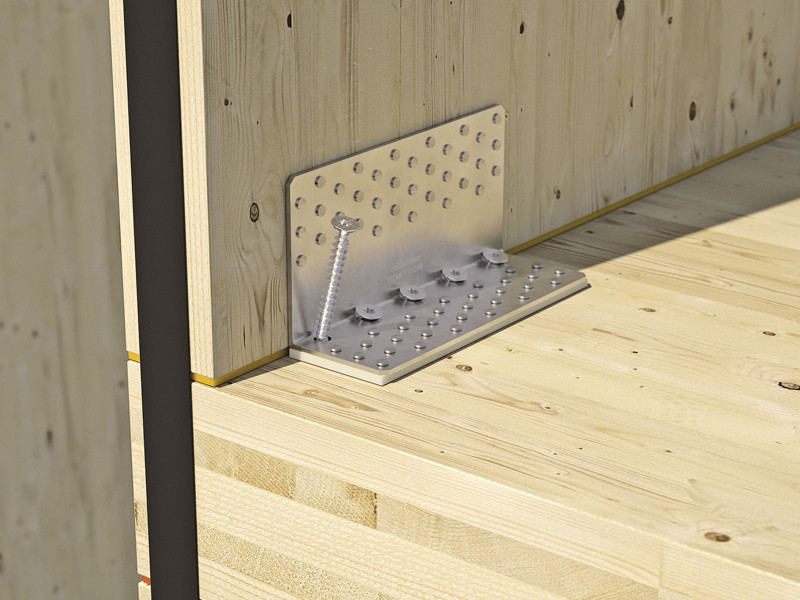

Niewielka wysokość kołnierza pionowego pozwala na wbudowanie i ukrycie łączników kątowych do drewna w pakiecie stropowym, co zapewni efekt maskowania w przypadku wymagań estetycznych z widocznymi panelami. Kątownik TTV zapewnia w przypadku drewna doskonałą wytrzymałość na rozciąganie (R1,k ponad 100 kN) i na ścinanie (R2,k do 60 kN). Wartości są obliczane, testowane i certyfikowane również w przypadku gwoździowania częściowego i z profilami wygłuszającymi pośrednimi.
Wykonany ze stali węglowej z ocynkowaniem galwanicznym, TITAN V przeznaczony jest do wykonywania połączeń na ścinanie lub rozciąganie drewno-drewno na płytach CLT, LVL, drewnie litym i klejonym.

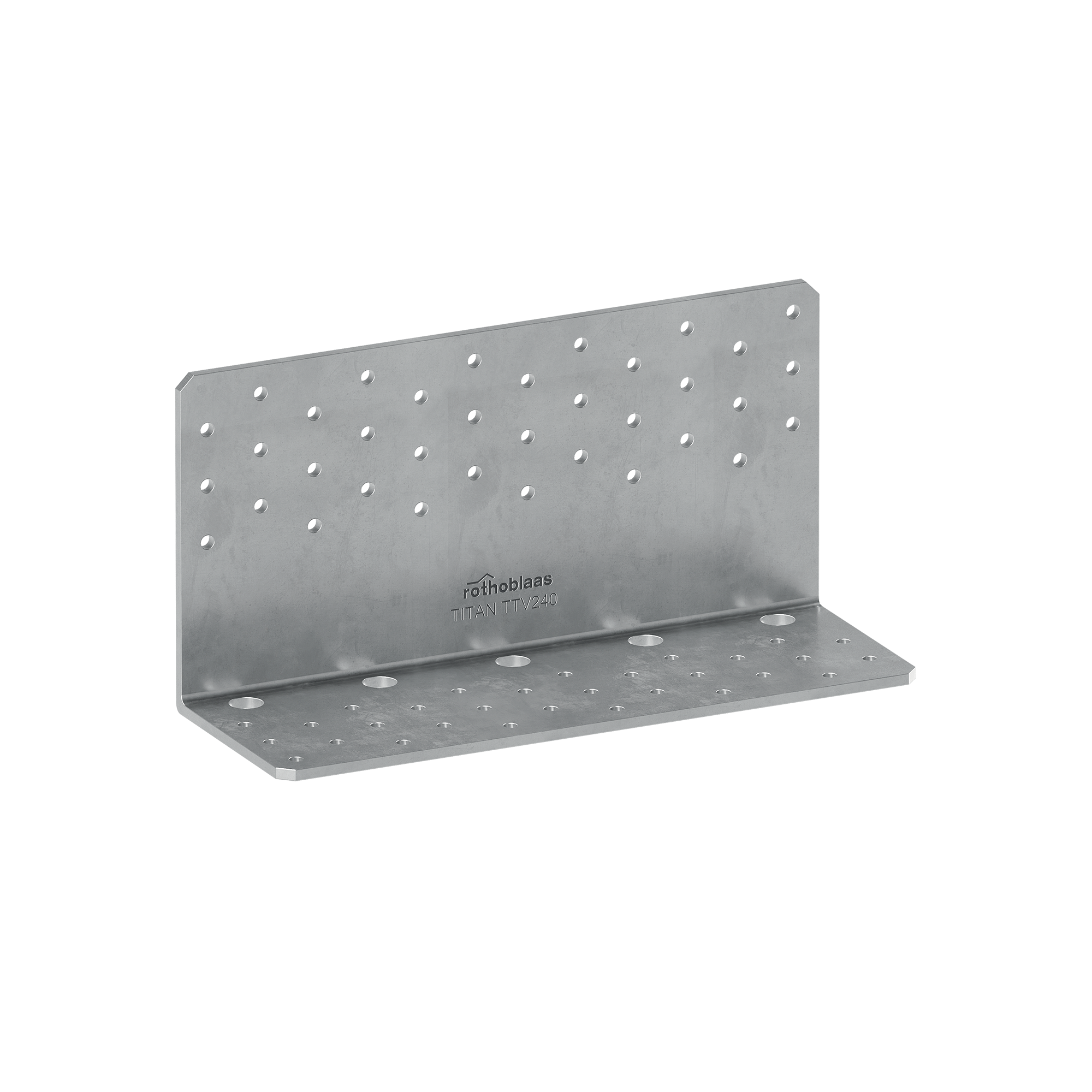

TITAN V - TTV
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TTV240 | 240 | 83 | 120 | 4 | 10 |

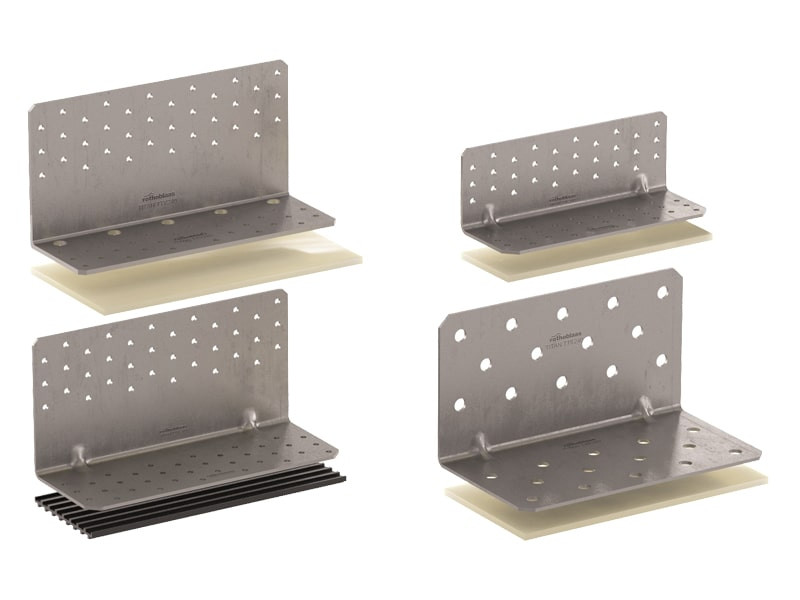

XYLOFON PLATE - TITAN V
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL3590240 | 240 | 90 | 6 | 10 |
