TITAN S
ŁĄCZNIK KĄTOWY DO DREWNA I BETONU
Łącznik kątowy do drewna i betonu TITAN S dla sił ścinających i rozciągających ma wyjątkową wytrzymałość na ścinanie R2/3.k: ponad 85 kN na betonie (z podkładką TCW) i do 60,0 kN na drewnie.
Opis
Łączniki kątowe do drewna do sił ścinających i rozciągających

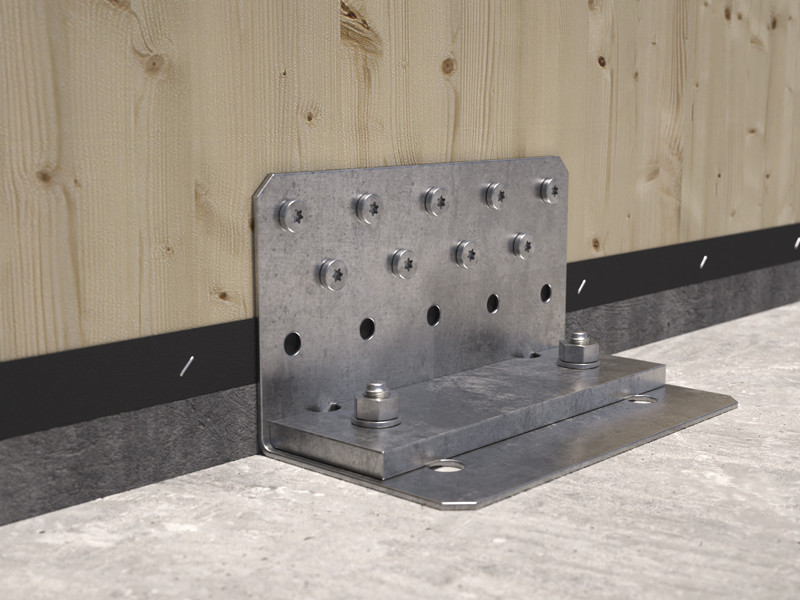

Łącznik kątowy TCS (TITAN S do betonu) z podkładką TCW (TITAN Washer) zapewnia ponadto w betonie doskonałą wytrzymałość na rozciąganie: R1,k ponad 75 kN. Te nadzwyczajne wartości pozwalają na optymalizację liczby wymaganych łączników kątowych, a tym samym skrócenie czasu montażu. Certyfikowane wytrzymałości na ścinanie (F2,3), na rozciąganie (F1) i na przechył (F4,5).

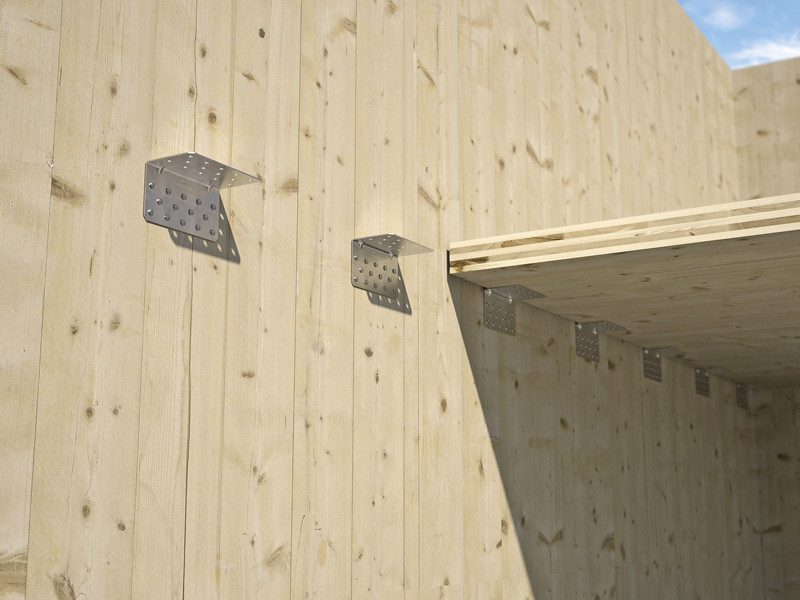

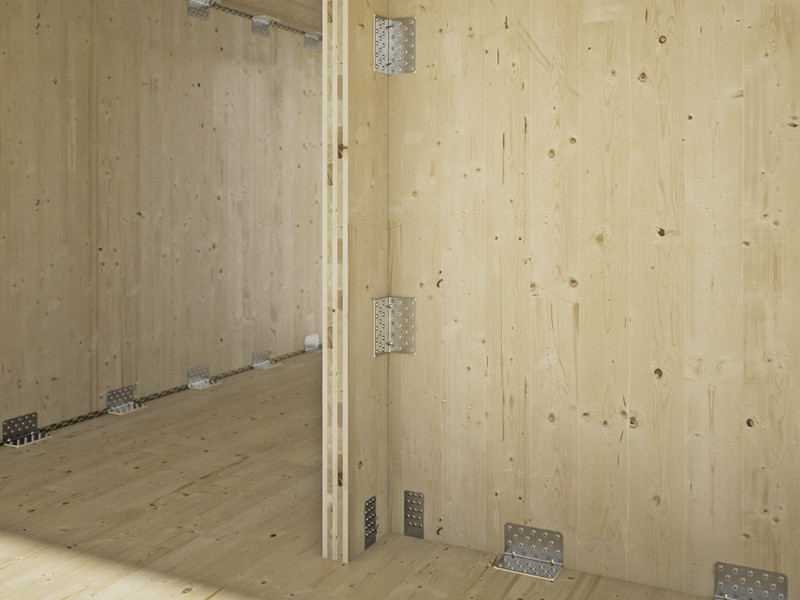

Wartości łączników kątowych do drewna certyfikowane są również w połączeniu z zastosowanymi profilami wygłuszającymi. Mocowanie wkrętami HBS PLATE Ø8 za pomocą wkrętaka ułatwia i przyspiesza montaż oraz pozwala na bezpieczną i komfortową pracę. Łącznik kątowy można łatwo zdemontować, wykręcając wkręty. Wykonana ze stali węglowej z ocynkowaniem galwanicznym płytka do drewna TITAN S jest idealny do stosowania na CLT, LVL, drewnie litym i klejonym i płytach drewnopochodnych.

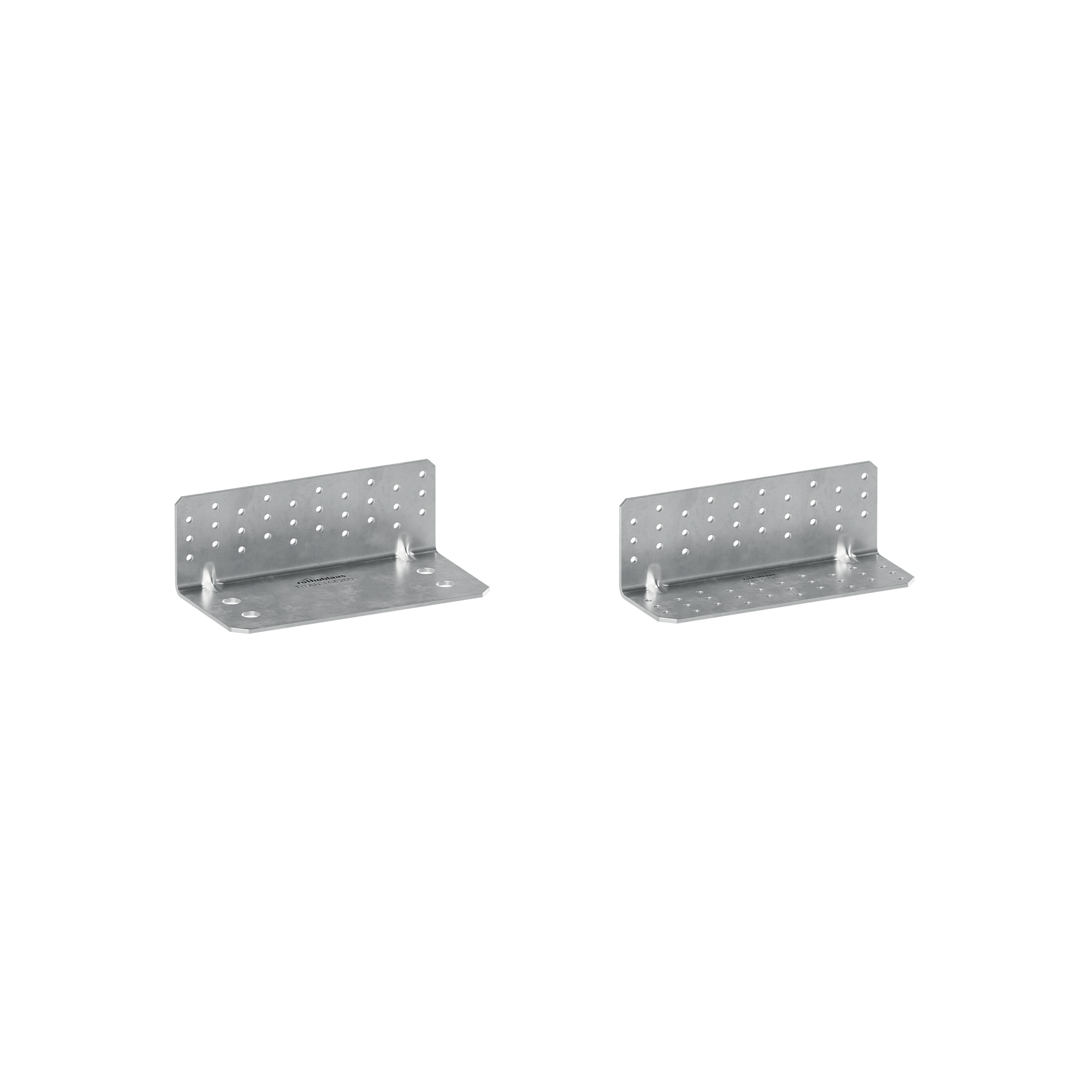

TITAN S - TCS
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TCS240 | 240 | 123 | 130 | 3 | 10 |

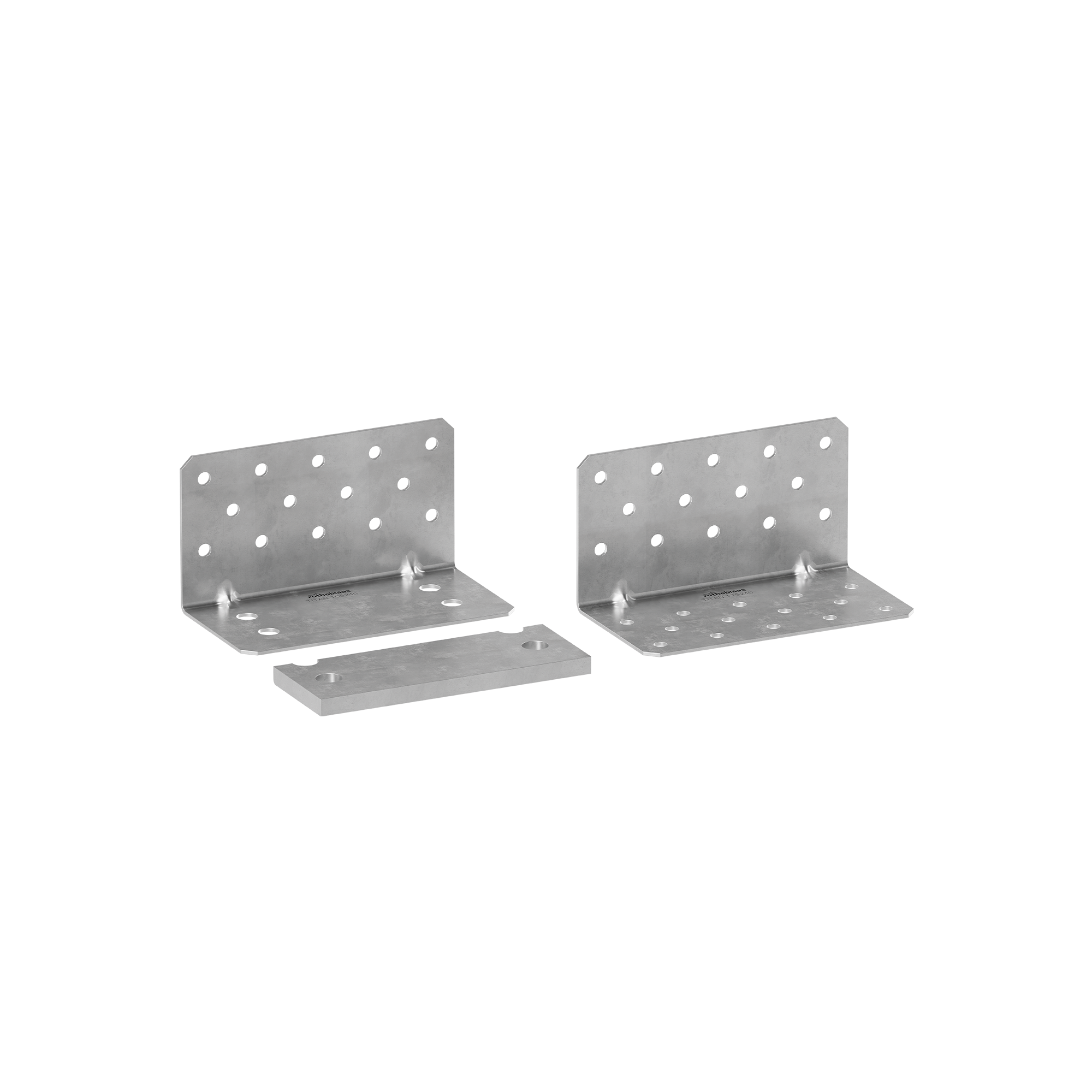

TITAN WASHER - TCW240
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| TCW240 | 230 | 73 | 12 | 1 |
TITAN S - TTS
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TTS240 | 240 | 130 | 130 | 3 | 10 |

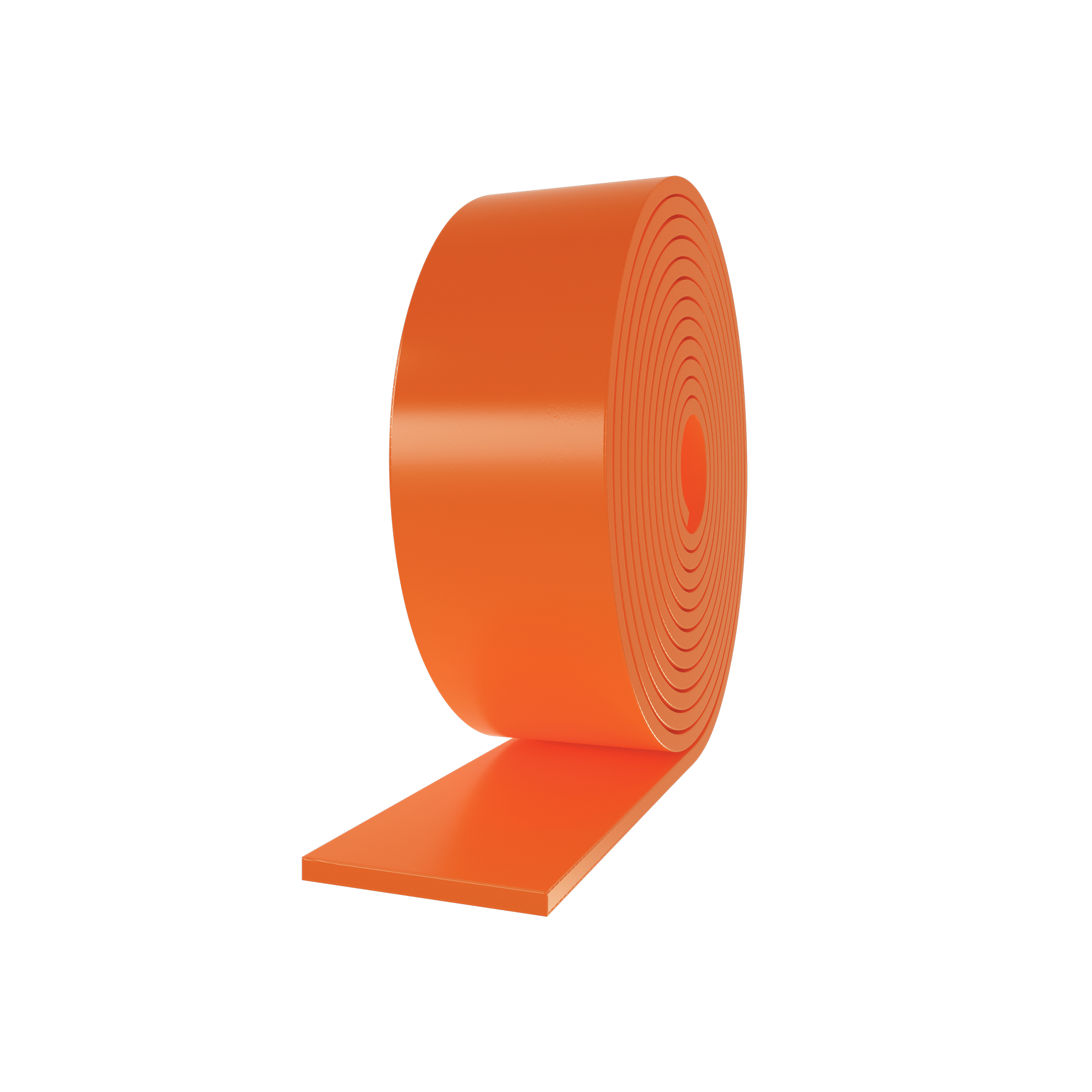

XYLOFON PLATE - TITAN S
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL35120240 | 240 | 120 | 6 | 10 |
