TITAN PLATE T
PŁYTKI DO DREWNA

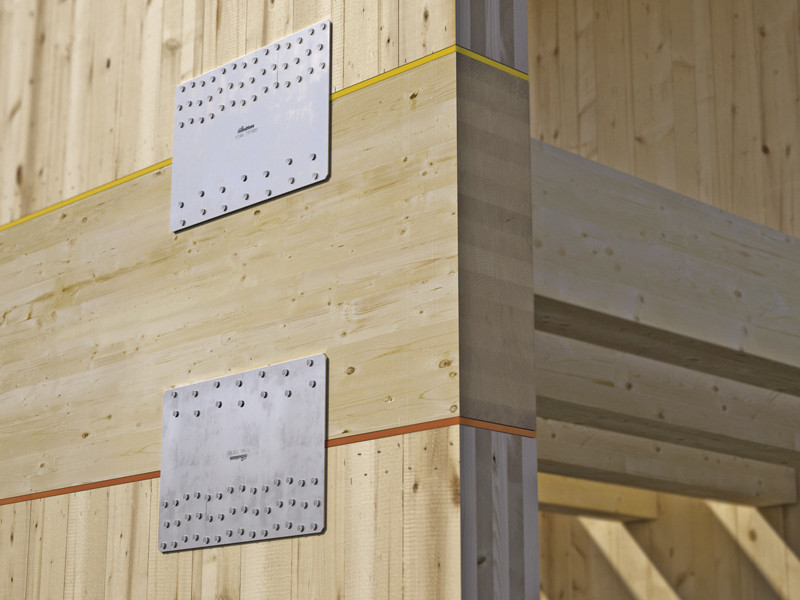

TITAN PLATE T to seria płytek do drewna, które przeznaczone są do wytrzymywania sił ścinających. Doskonale nadają się do realizacji połączeń drewno-drewno, takich jak płaskie połączenia drewnianych belek podwalinowych z nośnymi płytami drewnianymi.
Każda płytka do drewna TITAN PLATE T to siła tytana w służbie drewna.
Opis
Płytki do belek z drewna litego, drewna klejonego i CLT
Wytrzymałości na ścinanie płytek metalowych perforowanych TITAN PLATE T obliczone są zarówno dla mocowania częściowego, jak i całkowitego dla drewna litego, klejonego i CLT.
Oznaczenie CE zgodnie z normą europejską EN 14545. Dostępna w dwóch wersjach: wersja 200 mm umożliwia również mocowanie belek podwalinowych w fundamencie (wysokość powyżej 8 cm) do górnej płyty nośnej, zarówno w konstrukcjach CLT, jak i TIMBER FRAME.
W odróżnieniu od innych płytek do drewna klejonego, wersja 300 mm jest specjalnie zaprojektowana w celu maksymalizacji wytrzymałości na ścinanie w konstrukcjach z CLT.

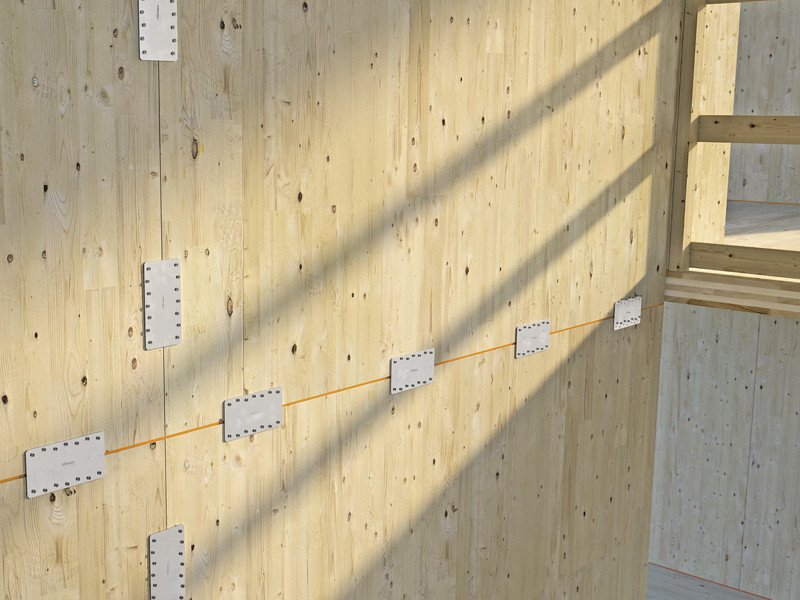

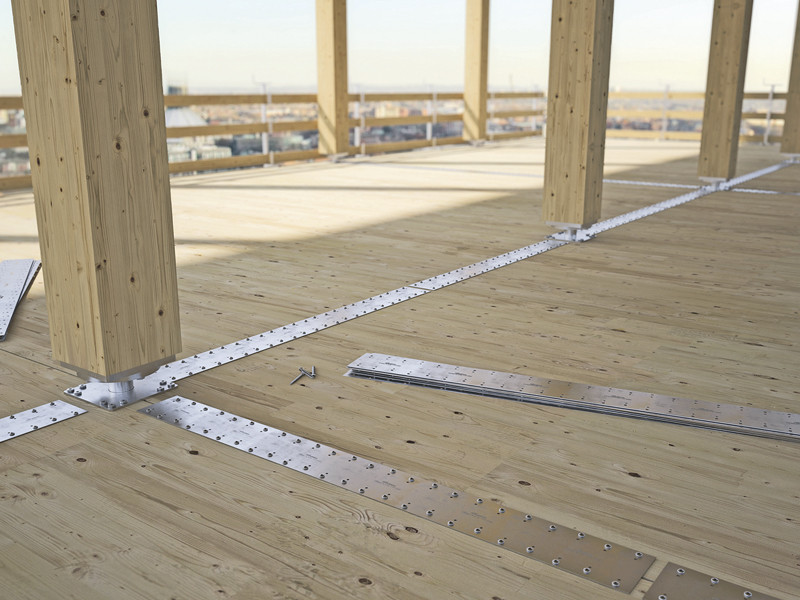

Dwuwymiarowa płytka mocująca TITAN PLATE T wykonana z ocynkowanej stali węglowej przeznaczona jest do wykonywania połączeń ścinanych drewno-drewno z drewnianymi płytami i belkami oraz do stosowania na CLT, LVL, drewnie litym i klejonym oraz konstrukcjach ramowych (platform frame).

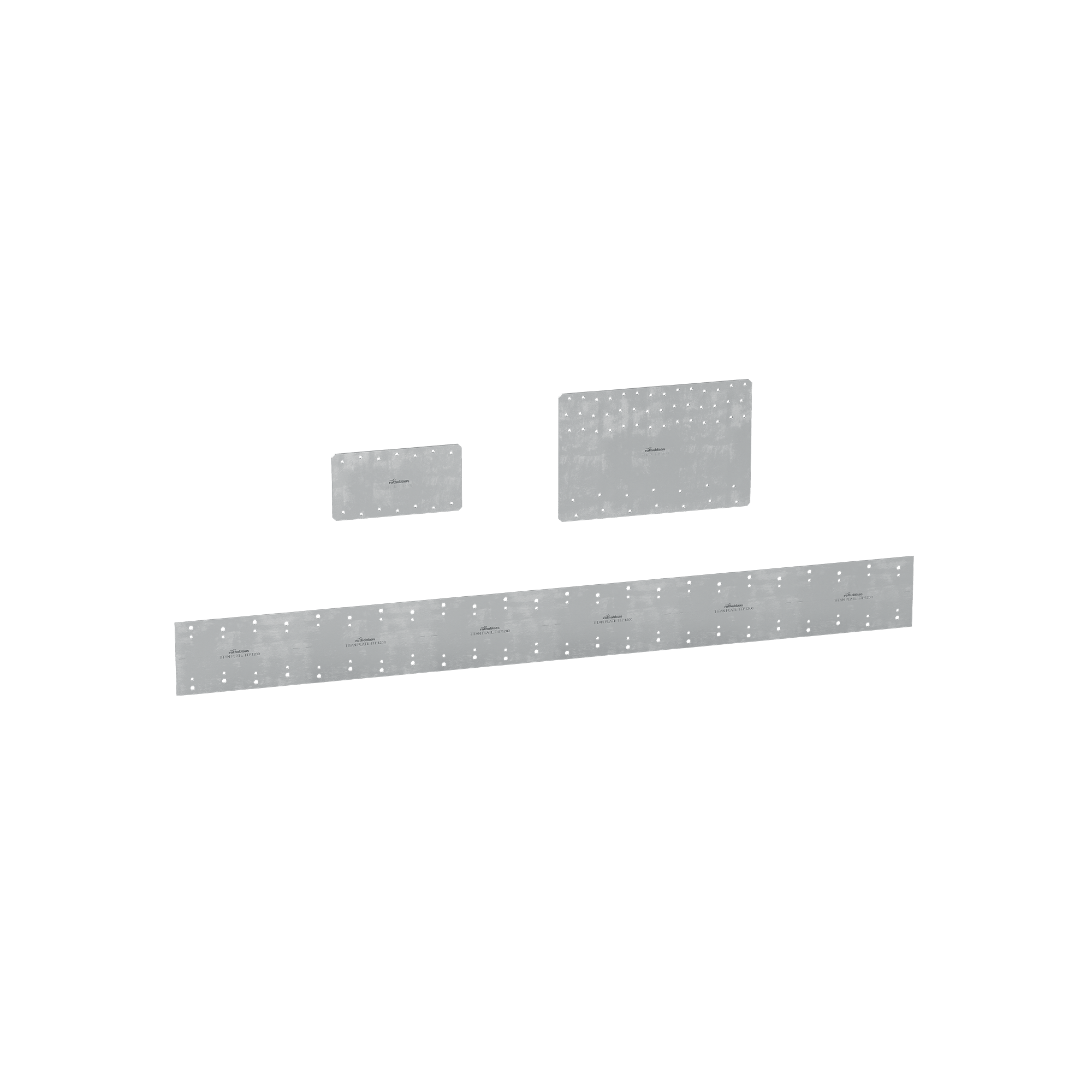

TITAN PLATE TTP
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| TTP200 | 200 | 105 | 3 | 10 |
| TTP300 | 300 | 200 | 3 | 10 |
| TTP1200 | 1200 | 120 | 1.5 | 10 |
