TITAN F
ŁĄCZNIKI KĄTOWE DO DREWNA I BETONU

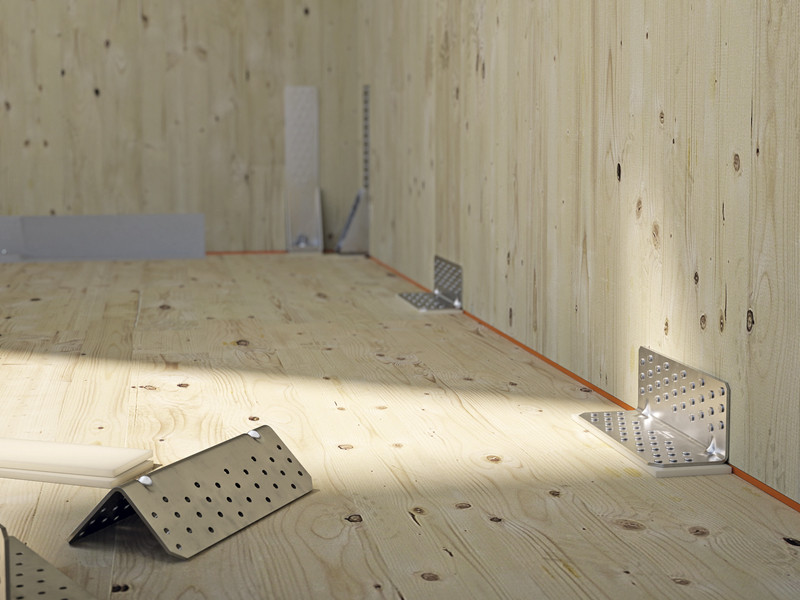

Spośród łączników kątowych do drewna, TITAN F jest najbardziej wskazana do wytrzymywania sił ścinających w konstrukcjach Timber frame. Wykonany ze stali węglowej z ocynkowaniem galwanicznym, przeznaczony jest do połączeń na ścinanie między stropem a ścianami oraz między ścianą a ścianą.
Opis
Łącznik do drewna TITAN F o wysokiej wytrzymałości na ścinanie

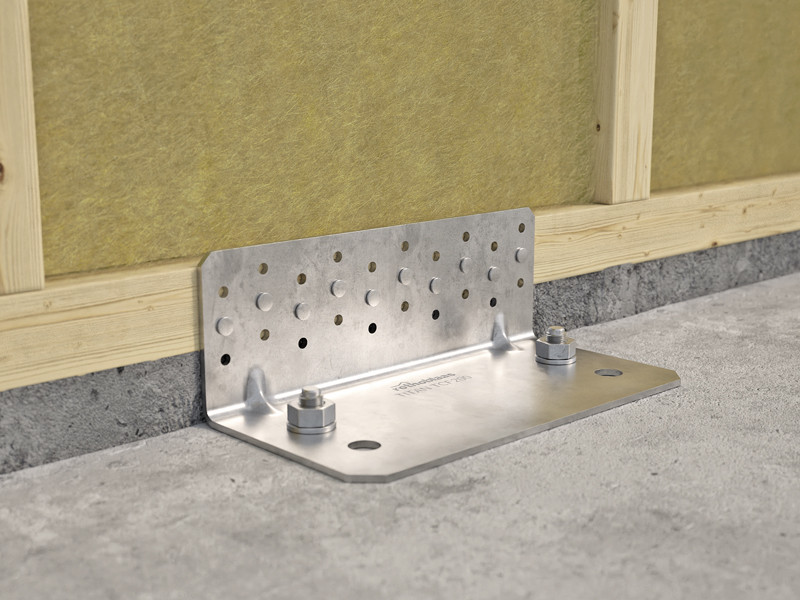

Łącznik kątowy do drewna TITAN F do mocowania na belkach podwalinowych lub listwach usztywniających konstrukcji ramowych. Umożliwia dwie opcje mocowania do betonu, w celu ominięcia kolidujących prętów zbrojenia w podłożu.
Zastosowania

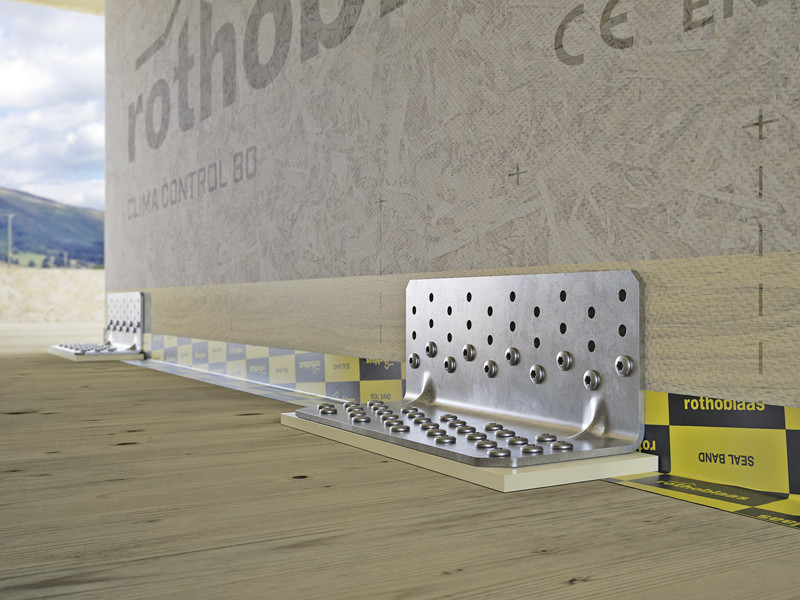

Dzięki obniżonej pozycji otworów na kołnierzu pionowym, łącznik kątowy TITAN F zapewnia doskonałe wartości wytrzymałości na ścinanie we wszystkich sytuacjach, również na belkach podwalinowych o małej wysokości (do 38 mm). R2,k powyżej 40 kN, zarówno na drewnie, jak i na betonie. W połączeniu z XYLOFON PLATE, ten łącznik kątowy (lub łącznik narożny) umożliwia skuteczne ograniczenie mostków akustycznych i redukcję drgań uderzeniowych w stropach drewnianych, zapewniając doskonały stosunek kosztów do wydajności.
Dzięki wysokiej wytrzymałości na ścinanie tego łącznika kątowego do drewna, można zoptymalizować liczbę mocowań. Ogólnie, łączniki kątowe do drewna TITAN F przeznaczone są do wykonywania połączeń na ścinanie drewno-beton i drewno-drewno płyt i belek drewnianych na CLT, LVL, drewnie litym i klejonym, konstrukcjach szkieletowych i płytach drewnopochodnych.

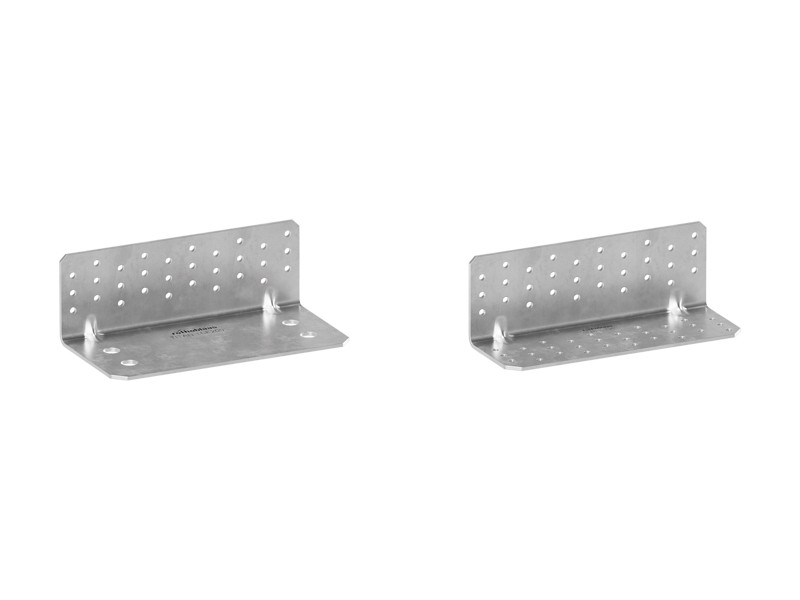

TITAN F - TCF
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TCF200 | 200 | 103 | 71 | 3 | 10 |
TITAN F - TTF
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TTF200 | 200 | 71 | 71 | 3 | 10 |
XYLOFON PLATE - TITAN F
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL3570200 | 200 | 70 | 6 | 10 |
