TITAN DIVE
ZAAWANSOWANY KĄTOWNIK O WYSOKIEJ TOLERANCJI

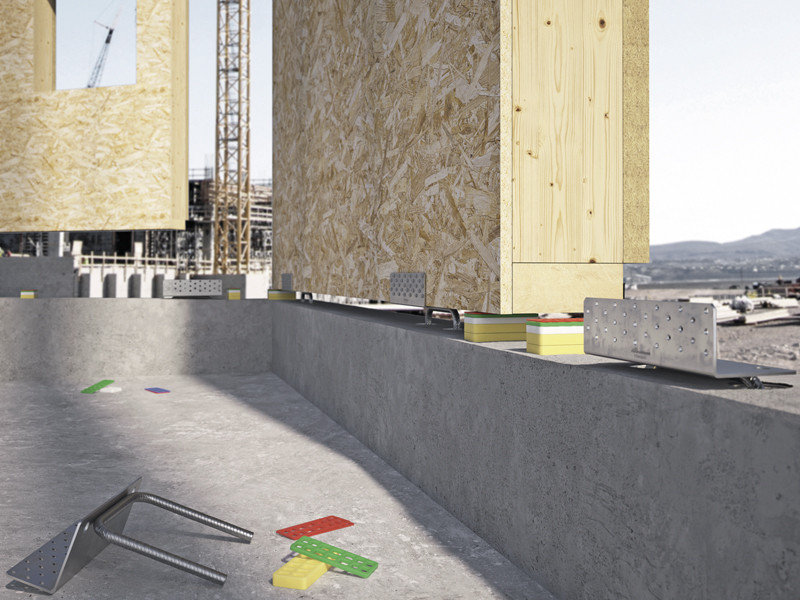

Dzięki systemowi TITAN DIVE, problem tolerancji podczas montażu ścian drewnianych na cokołach betonowych należy już do przeszłości.
Element z przewodami rurowymi karbowanymi jest bowiem przygotowywany w momencie wylewania betonu i gwarantuje dużą tolerancję podczas mocowaniu ścian za pomocą kątownika.
Opis
CHARAKTERYSTYKA
TITAN DIVE został opracowany z myślą o rozwiązaniu problemu tolerancji. O ile w budownictwie tradycyjnym są one rzędu centymetrów, o tyle w budownictwie drewnianym są rzędu milimetrów. Może się zatem zdarzyć, że betonowy cokół, na którym montowane są ściany drewniane, nie będzie wystarczająco precyzyjny, aby umożliwić łatwy, a nawet bezpieczny montaż.
Opatentowany system TITAN DIVE rozwiązuje problem u źródła, pozwalając przygotować przestrzeń do mocowania drewnianej ściany podczas wylewania betonu z gwarancją tolerancji 22 mm w każdym kierunku i nachylenia ±13°.

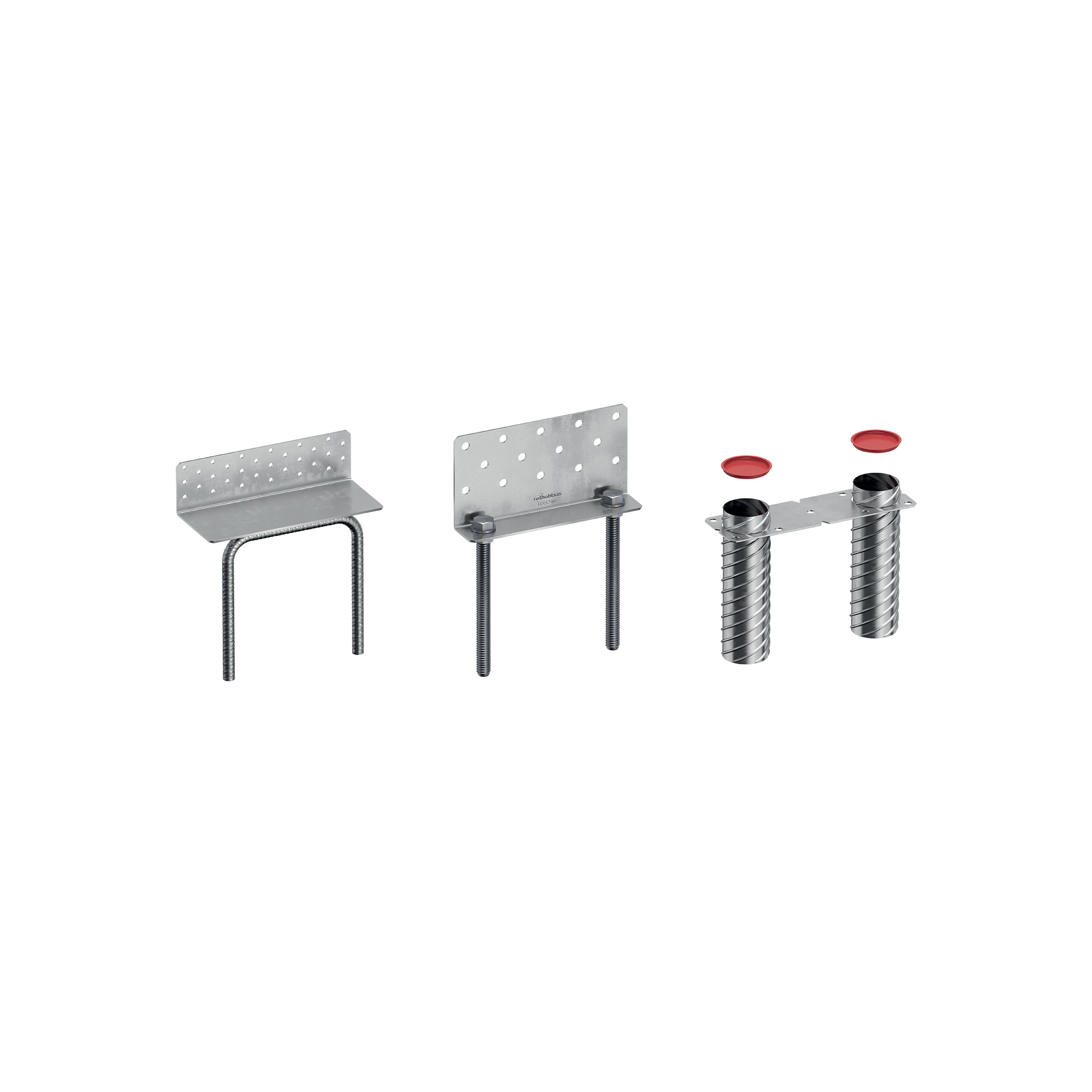

Połączone zastosowanie przewodów rurowych karbowanych i specjalnych kątowników reprezentuje nową metodę kotwienia w podłożu, z niezawodnością kotwy wstępnie zainstalowanej w betonie i tolerancją kotwy montowanej po zainstalowaniu.
TITAN DIVE pozwala na maksymalną swobodę montażu ścian drewnianych, pozwalając uniknąć konieczności wiercenia otworów w podłożu betonowym, co znacznie oszczędza czas na budowie.
POLA ZASTOSOWAŃ
TITAN DIVE stosowany jest do mocowania do betonowych ścian, belek lub drewnianych słupów.

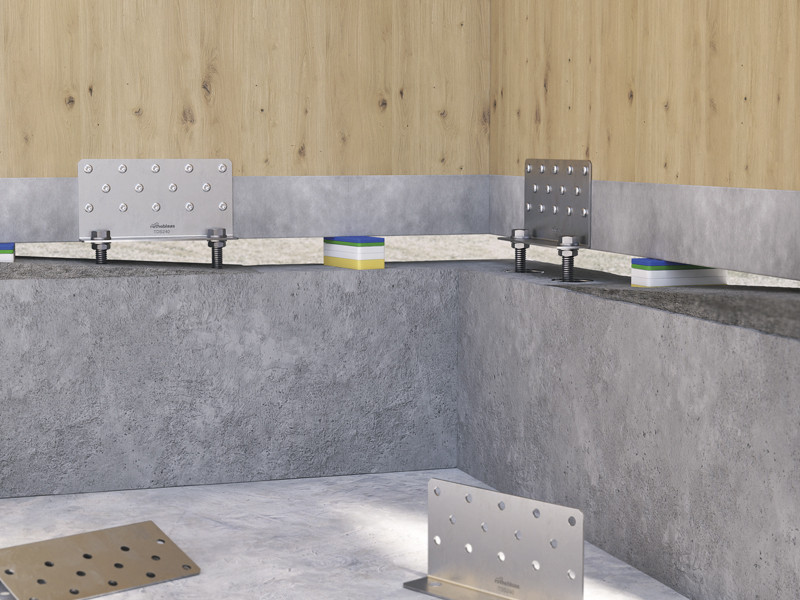

Kątowniki są mocowane wewnątrz przewodów rurowych karbowanych, przygotowanych w wylewce, co pozwala na maksymalną tolerancję montażu.
Wsporniki, na których można zastosować płytę:
• ściany TIMBER FRAME
• ściany z płyt CLT i LVL
• belki lub słupy z drewna litego lub laminowanego
System TITAN DIVE umożliwia montaż ścian drewnianych nawet na bardzo cienkich cokołach żelbetowych.

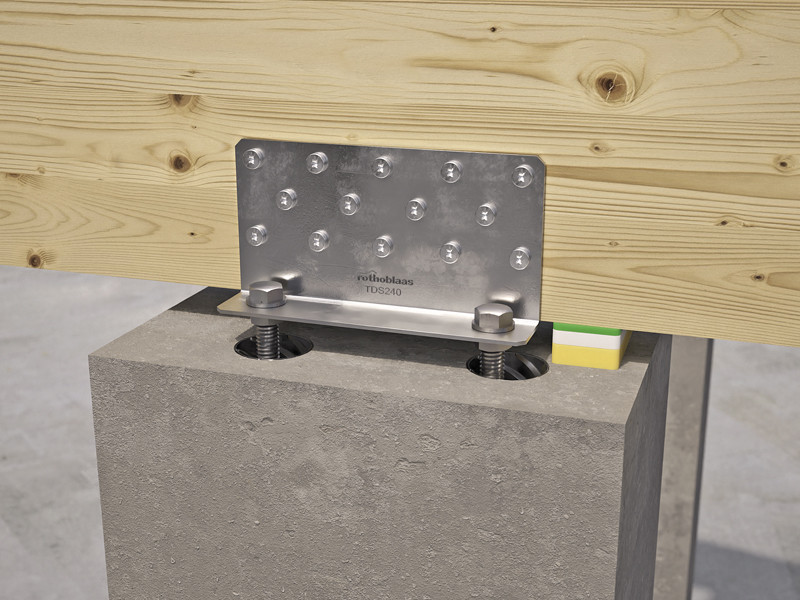

Model TDS240 z wkrętami HBS PLATE 8 mm jest idealny do montażu na ścianach CLT, podczas gdy model TDN240 może być stosowany na każdym rodzaju ściany, również ze szkieletu lekkiego (Timber Frame).
Dokumentacja
-
Karta techniczna
TUBI CORRUGATI
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|
| CD60180 | 260 | 80 | 200 | 1 |
ANGOLARI
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
P
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TDN240 | 240 | 70 | 3 | 100 | 1 |
| TDS240 | 240 | 125 | 3 | 50 | 1 |
