NINO
Kątowniki NINO wprowadzają do oferty Rothoblaas nową koncepcję kątownika uniwersalnego. Powstały na bazie prostoty kątowników budowlanych WBR, uzupełnionej o jakość techniczną kątowników TITAN.
Opis
NINO – uniwersalne rozwiązanie w zakresie mocowania, przeznaczone do ścian drewnianych.

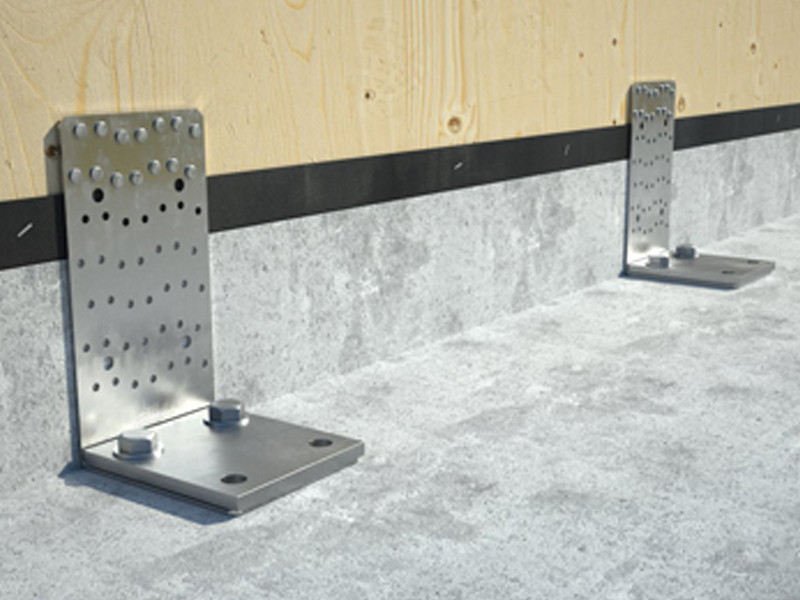

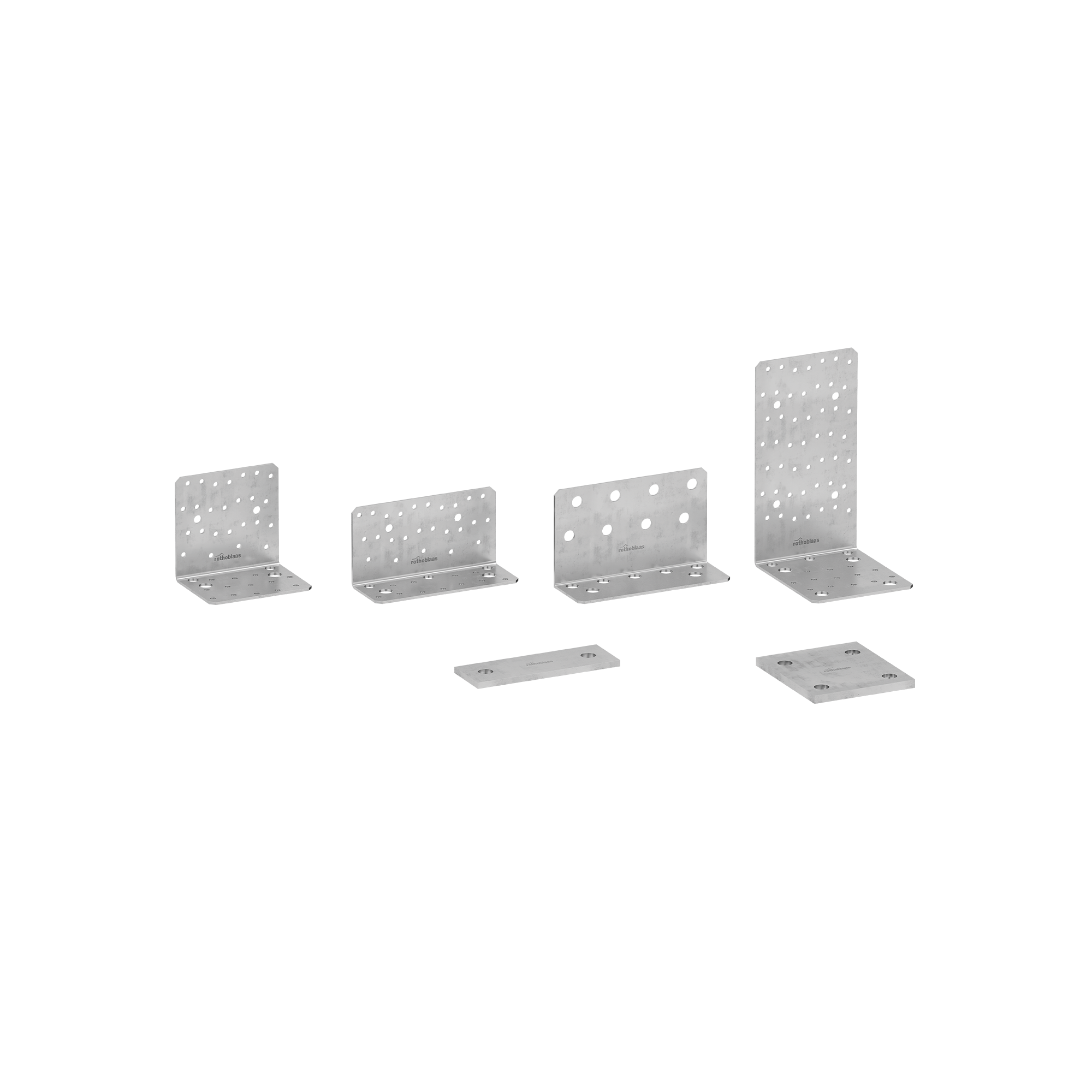

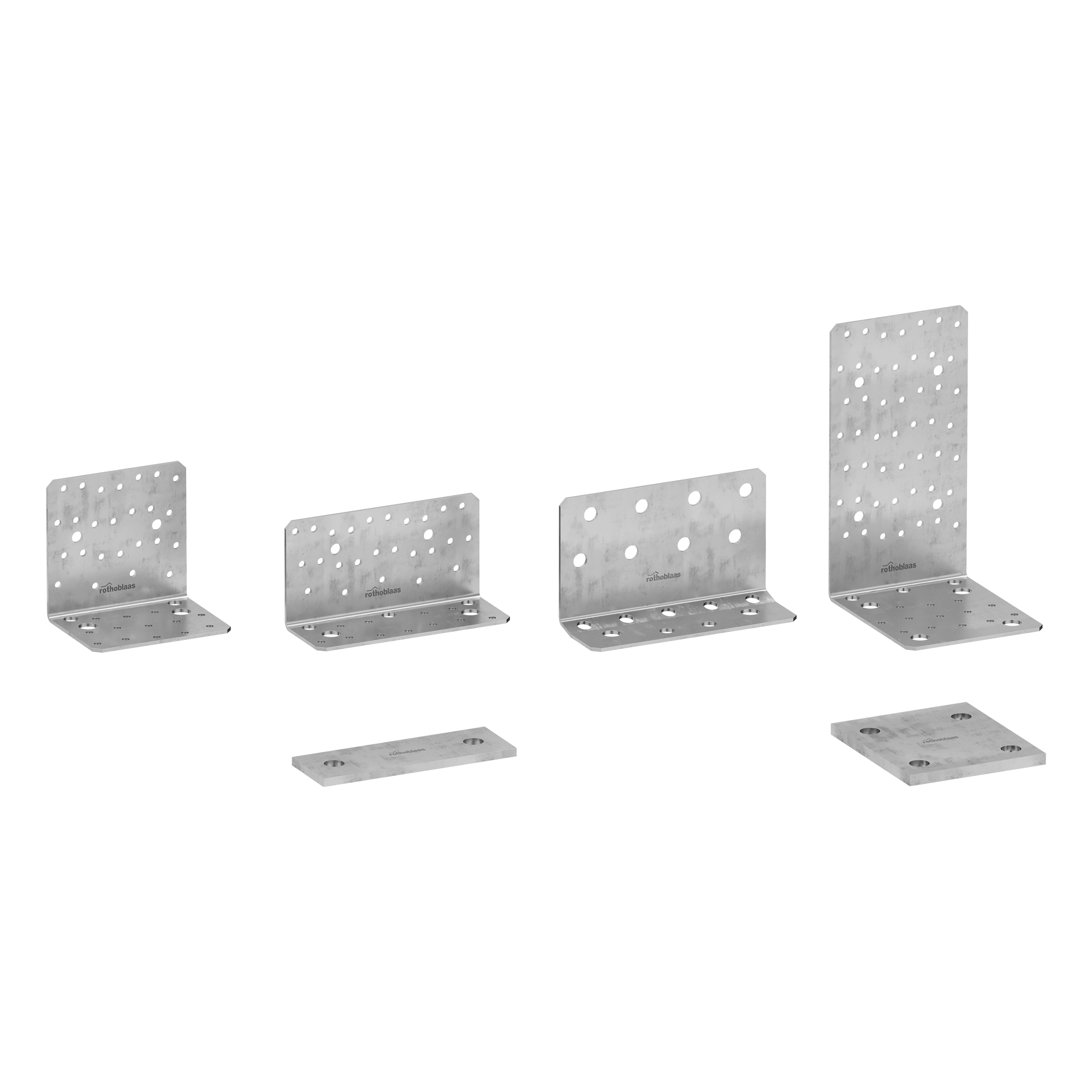

Dostępne są w czterech rozmiarach, aby sprostać różnym wymaganiom dotyczącym mocowania, wynikającym z podniesionego montażu ściany na cokole betonowym lub obecność wykończenia ściany z płyt gipsowo-kartonowych.

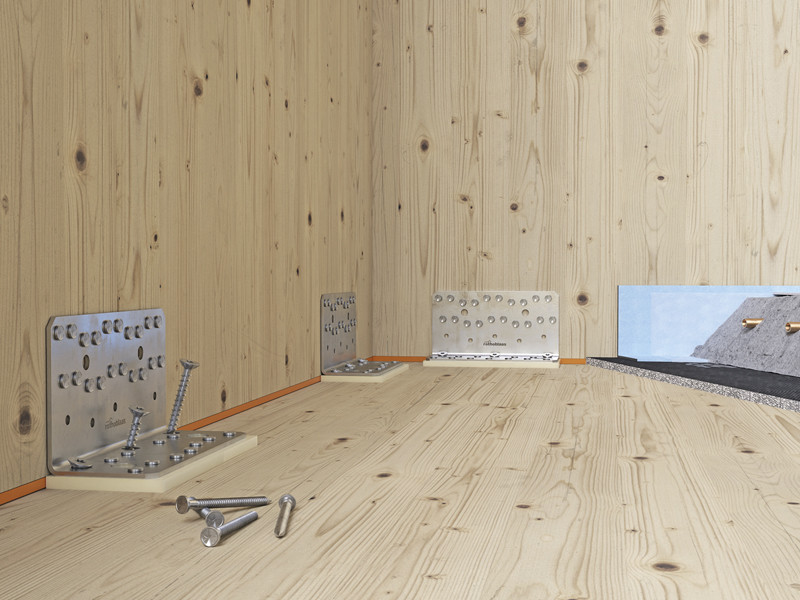

Mocowanie do elementów drewnianych może być wykonywane w sposób tradycyjny, przy użyciu wyłącznie gwoździ o ulepszonej przyczepności LBA lub wkrętów do płyt LBS. Dodanie opcjonalnych łączników z pełnym gwintem VGS pozwala uzyskać niewyobrażalne siły dla łączników w mniejszych rozmiarach. Połączenie z profilem elastycznym XYLOFON PLATE, certyfikowanym przez ETA pod kątem nadzwyczajnej wytrzymałości, łączy wymagania konstrukcyjne ze zdolnością profilu elastycznego do redukcji mostków akustycznych spowodowanych połączeniami.

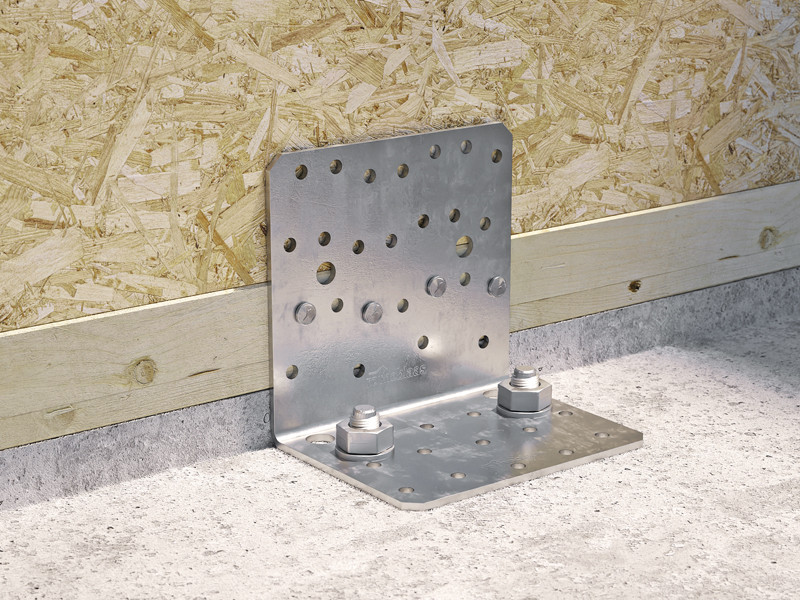

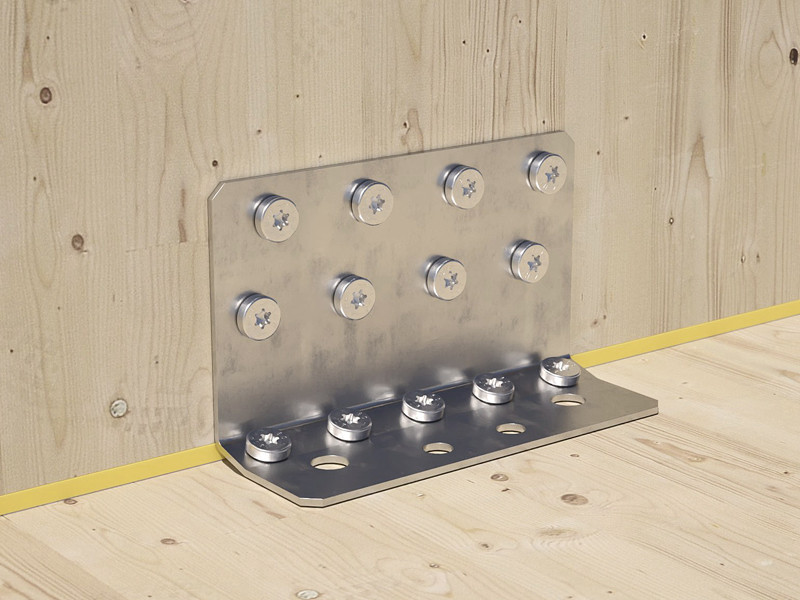

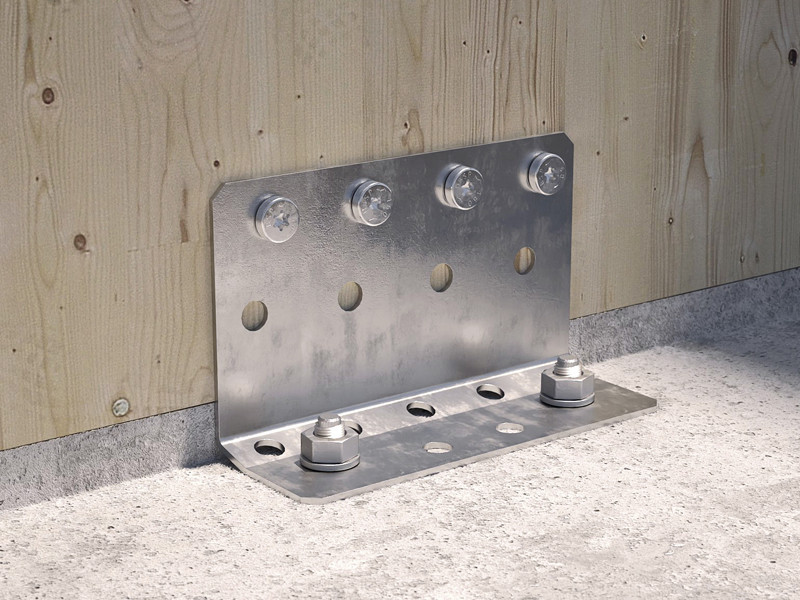

Wytrzymałości certyfikowane przez ETA-22/0089 dla sił we wszystkich kierunkach czynią je kompletnym rozwiązaniem do mocowania ścian CLT lub ścian szkieletowych. Ich niewielkie wymiary sprawiają, że kątowniki są doskonałym rozwiązaniem dla zastosowań niekonstrukcyjnych lub niewielkich wymagań w zakresie mocowania. Ten sam kątownik może być stosowany w konfiguracjach drewno-drewno lub drewno-beton. Na betonie dodatkowa podkładka pozwala na uzyskanie zaskakujących wytrzymałości.
Dokumentacja
-
Karta techniczna
-
ETA Certificate
-
FILE CAD
-
File BIM.ifc
-
File BIM.rfa
NINO
| CODE | info | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
s
[in]
|
pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| NINO100100 | - | 104 | 78 | 100 | 2.5 | 4 1/8'' | 3 1/16'' | 4'' | 0.098 | 10 | |
| NINO15080 | - | 146 | 55 | 77 | 2.5 | 5 3/4'' | 2 3/16'' | 3 1/16'' | 0.098 | 10 | |
| NINO15080S | - | 156 | 55 | 94 | 2.5 | 6 1/8'' | 2 3/16'' | 3 11/16'' | 0.098 | 10 | |
| NINO100200 | - | 104 | 122 | 197 | 3 | 4 1/8'' | 4 13/16'' | 7 3/4'' | 0.118 | 10 |
NINO WASHER
XYLOFON PLATE - NINO
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
s
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| XYL3580105 | 105 | 80 | 6 | 4 1/8'' | 3 1/8'' | 0.236 | 10 |
| XYL3555150 | 150 | 55 | 6 | 6'' | 2 3/16'' | 0.236 | 10 |
| XYL35120105 | 105 | 120 | 6 | 4 1/8'' | 4 3/4'' | 0.236 | 10 |
