WSPORNIK BELKI UKRYTY Z OTWORAMI I BEZ OTWORÓW
ALUMIDI

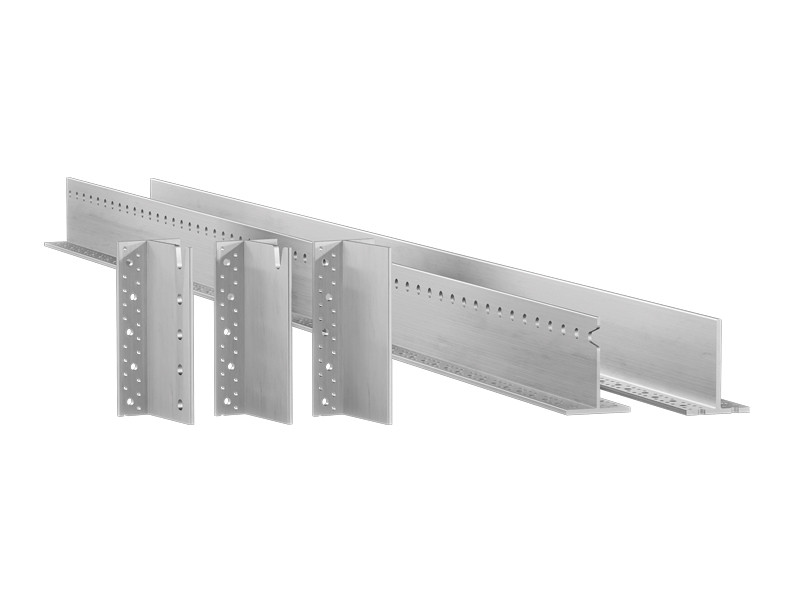

Łączniki kątowe do drewna klejonego ALUMIDI wykonane z wysokowytrzymałego stopu stali i aluminium.
Posiada rozstaw otworów odpowiedni do połączeń do drewna (gwo≈∫dziami lub wkrętami) oraz do betonu zbrojonego (kotwami mechanicznymi lub chemicznymi).
Filmy
ALUMIDI, ŁĄCZNIK KĄTOWY DO UKRYTYCH POŁĄCZEŃ DREWNO-BETON
Łącznik do drewna ALUMIDI jest produkowany jest metodą wytłaczania, a zatem nie posiada spawów. Certyfikowany i obliczany we wszystkich kierunkach (pionowym, poziomym i osiowym), może być stosowany w obszarach sejsmicznych i przy zginaniu odchylonym.

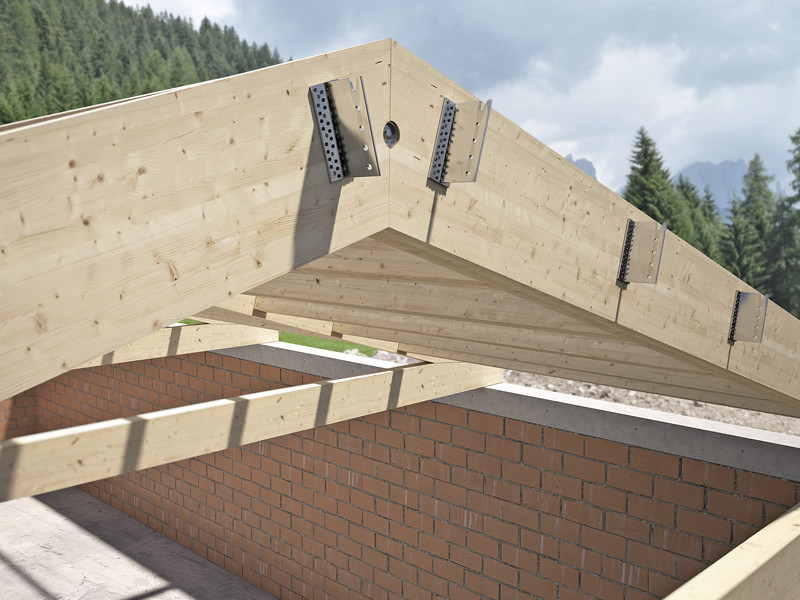

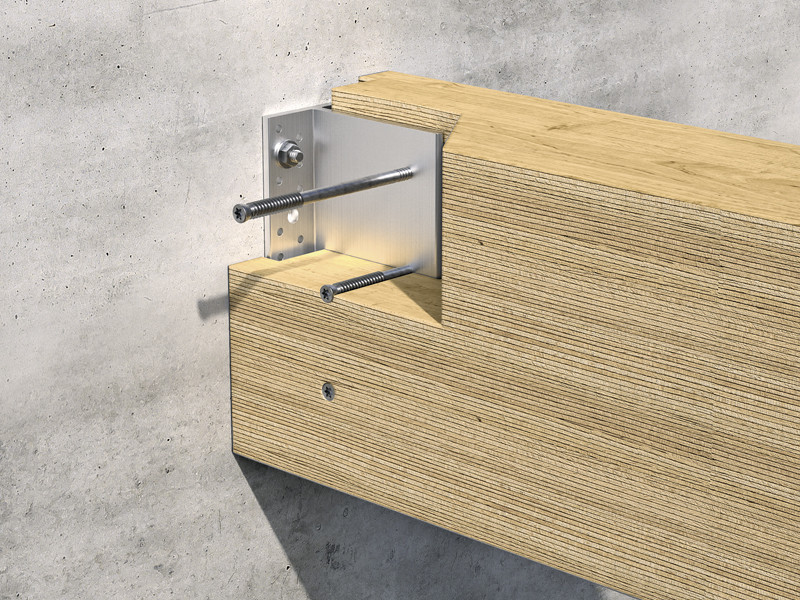

Ukryty po montażu łącznik gwarantuje doskonały efekt estetyczny a zarazem spełnia wymogi odporności ogniowej. Pierwszy otwór otwarty ku górze ułatwia zawieszenie z góry belki podpieranej. W przypadku mocowania do betonu lub innych powierzchni nieregularnych, sworznie samowiercące pozwalają uzyskać większą tolerancję podczas montażu elementu drewnianego.

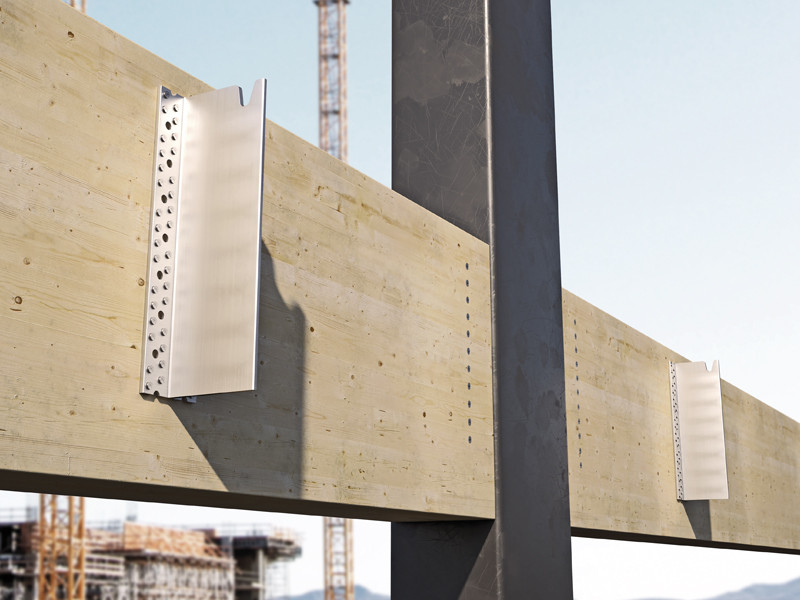

Właściwości są certyfikowane, przetestowane i zatwierdzone. Wsporniki mocujące ALUMIDI przeznaczone są do wykonywania połączeń na ścinanie drewno-drewno i drewno-beton, zarówno prostopadłych, jak i nachylonych. Przeznaczony do stosowania na drewnie litym i klejonym, CLT, LVL oraz płytach drewnopochodnych
Dokumentacja
Karta techniczna
|
|
|---|---|
ETA Certificate
|
|
| Deklaracja właściwości użytkowych (DOP) | Pobierz |
Item specification
|
|
FILE CAD
|
|
File BIM.ifc
|
|
File BIM.rfa
|
ALUMIDI WITHOUT HOLES
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMIDI80 | 80 | 25 |
| ALUMIDI120 | 120 | 25 |
| ALUMIDI160 | 160 | 25 |
| ALUMIDI200 | 200 | 15 |
| ALUMIDI240 | 240 | 15 |
| ALUMIDI2200 | 2200 | 1 |
ALUMIDI WITHOUT HOLES WITH UPPER COUNTERSINK
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMIDI280N | 280 | 15 |
| ALUMIDI320N | 320 | 8 |
| ALUMIDI360N | 360 | 8 |
| ALUMIDI400N | 400 | 8 |
| ALUMIDI440N | 440 | 8 |
ALUMIDI WITH HOLES
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMIDI120L | 120 | 25 |
| ALUMIDI160L | 160 | 25 |
| ALUMIDI200L | 200 | 15 |
| ALUMIDI240L | 240 | 15 |
| ALUMIDI280L | 280 | 15 |
| ALUMIDI320L | 320 | 8 |
| ALUMIDI360L | 360 | 8 |
| ALUMIDI2200L | 2200 | 1 |
