INA

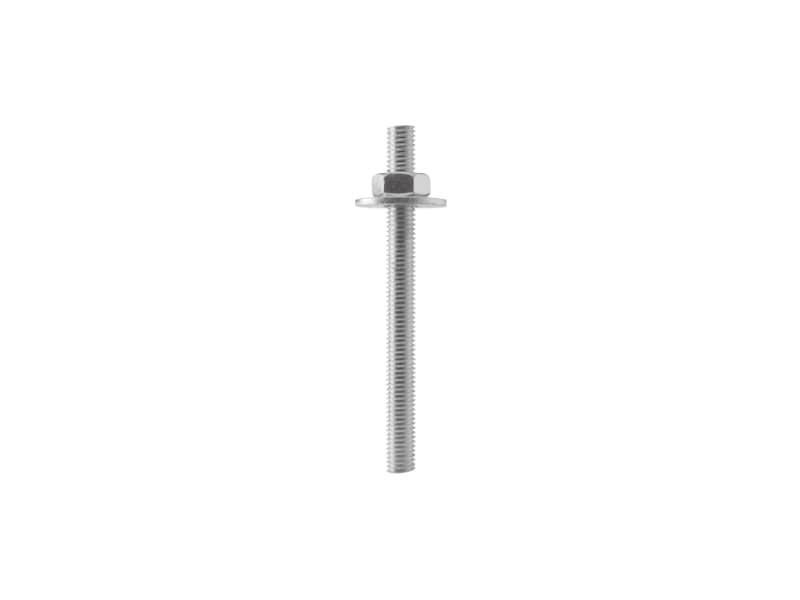

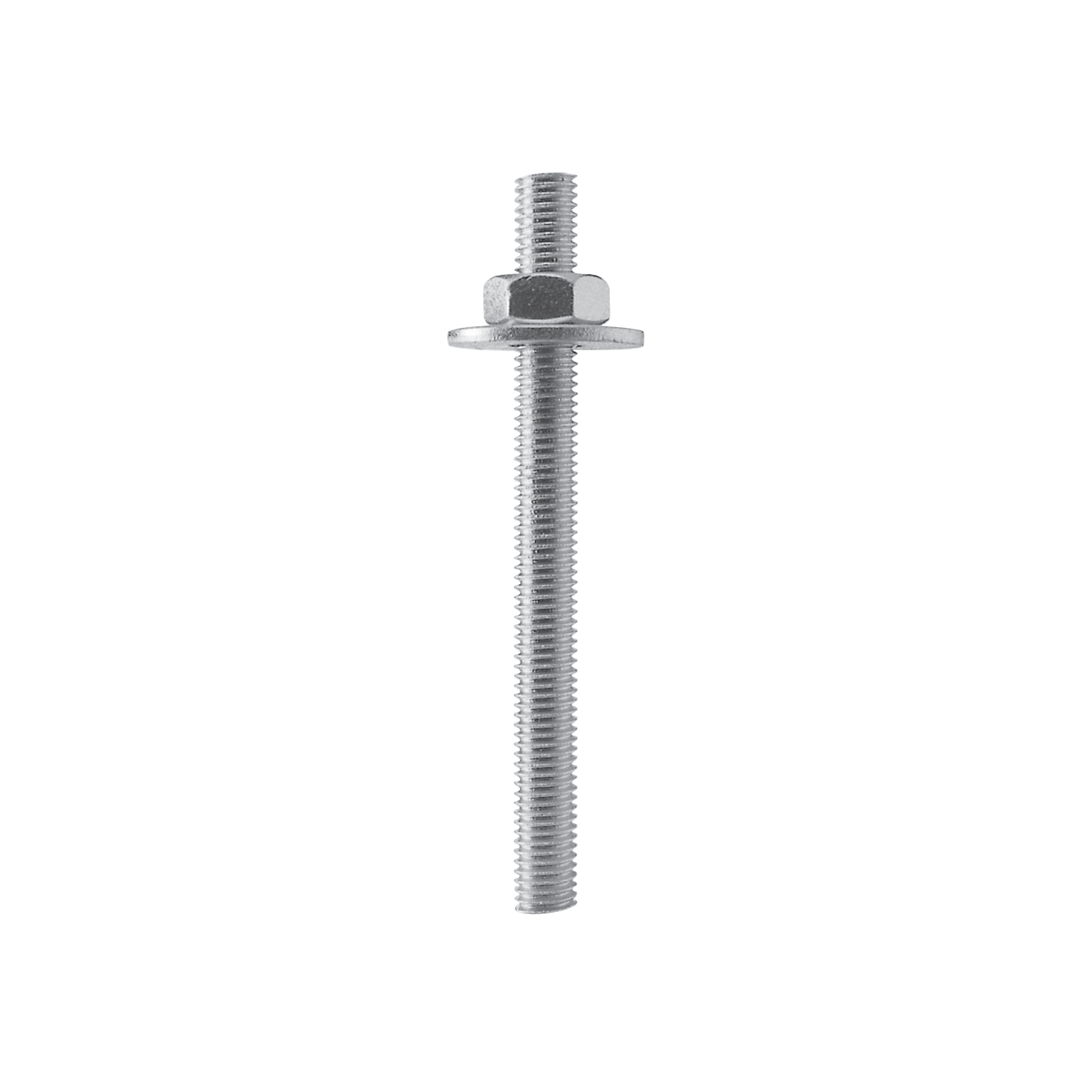

INA to pręt gwintowany do kotew chemicznych wykonany ze stali 5.8 i 8.8 z ocynkowaniem galwanicznym. Wyposażony jest w nakrętkę (ISO4032) i podkładkę (ISO7089). INA, pręt gwintowany do kotew chemicznych, oferowany jest w różnych rozmiarach.
Wersja stalowa 5.8 oferuje pręty gwintowane o średnicy od 8 do 27 mm i długości od 11 do 33 cm. Wersja stalowa 8.8 oferuje natomiast średnice od 12 do 27 mm i długości od 14 do 49,5 cm. Wymiary prętów zostały starannie zaprojektowane, aby spełnić wszelkie wymagania i potrzeby projektantów, biorąc pod uwagę odpady wymagane do prawidłowego montażu. Wszystkie dostępne rozmiary przedstawione zostały w poniższych tabelach.
Należy pamiętać, że jeśli środowisko instalacji jest bardzo agresywne, potrzebne będą pręty gwintowane ze stali nierdzewnej.
Opis
Sposób użycia
Używana jest kombinacja prętów gwintowanych i kotew chemicznych, aby zapewnić mocne i bezpieczne połączenie między konstrukcją nośną (np. ścianą lub słupem) a elementem, który ma być na niej zamocowany. Ta kombinacja jest często stosowana w mocowaniach w przemyśle budowlanym, szczególnie w sytuacjach, w których siła trzymania jest krytyczna.
Należy pamiętać, że metoda instalacji może różnić się w zależności od rodzaju zastosowanej kotwy chemicznej, dlatego ważne jest, aby dokładnie przestrzegać instrukcji producenta i zapewnić podjęcie odpowiednich środków bezpieczeństwa podczas instalacji.
Dokumentacja
-
Karta techniczna
- Karta techniczna Croatian
- Karta techniczna Czech
- Karta techniczna English
- Karta techniczna French
- Karta techniczna German
- Karta techniczna Greek
- Karta techniczna Hungarian
- Karta techniczna Italian
- Karta techniczna Polish
- Karta techniczna Portuguese
- Karta techniczna Romanian
- Karta techniczna Russian
- Karta techniczna Slovak
- Karta techniczna Slovene
- Karta techniczna Spanish
INA 5.8
| CODE | d
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|
| INA588110 | 8 | 110 | 25 |
| INA5810105 | 10 | 105 | 25 |
| INA5810140 | 10 | 140 | 25 |
| INA5812140 | 12 | 140 | 25 |
| INA5812195 | 12 | 195 | 25 |
| INA5816160 | 16 | 160 | 15 |
| INA5816195 | 16 | 195 | 15 |
| INA5816245 | 16 | 245 | 15 |
| INA5820245 | 20 | 245 | 10 |
| INA5820330 | 20 | 330 | 10 |
| INA5824330 | 24 | 330 | 5 |
| INA5827330 | 27 | 330 | 5 |
INA 8.8
| CODE | d
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|
| INA8812140 | 12 | 140 | 25 |
| INA8812195 | 12 | 195 | 25 |
| INA8812245 | 12 | 245 | 25 |
| INA8816160 | 16 | 160 | 15 |
| INA8816195 | 16 | 195 | 15 |
| INA8816245 | 16 | 245 | 15 |
| INA8816330 | 16 | 330 | 15 |
| INA8820245 | 20 | 245 | 10 |
| INA8820330 | 20 | 330 | 10 |
| INA8820495 | 20 | 495 | 10 |
| INA8824330 | 24 | 330 | 5 |
| INA8824495 | 24 | 495 | 5 |
| INA8827330 | 27 | 330 | 5 |
| INA8827495 | 27 | 495 | 5 |
