H-RAIL ON WALL
Praca na wysokości wymaga bezpiecznego zakotwiczenia, co może mieć jednak wpływ na wygląd lub narzucać nadmierne ograniczenia w użytkowaniu. System szynowy H-RAIL jest bezpieczny i wszechstronny, przy minimalnym wpływie wizualnym. Pozwala na tworzenie sztywnych prowadnic poziomych, łukowych lub prostych, przy zastosowaniu niewielkiej liczby mocowań, dzięki elementom systemu. H-RAIL przeznaczony jest do pracy na wysokości, zarówno w trybie ustalania pozycji, jak i zawieszenia.
Opis
Praca na wysokości z H-RAIL ON WALL
H-RAIL przeznaczony jest do użycia za pomocą specjalnego urządzenia przesuwnego, wyposażonego w cztery koła, co umożliwia pracę na wysokości, również w zawieszeniu.

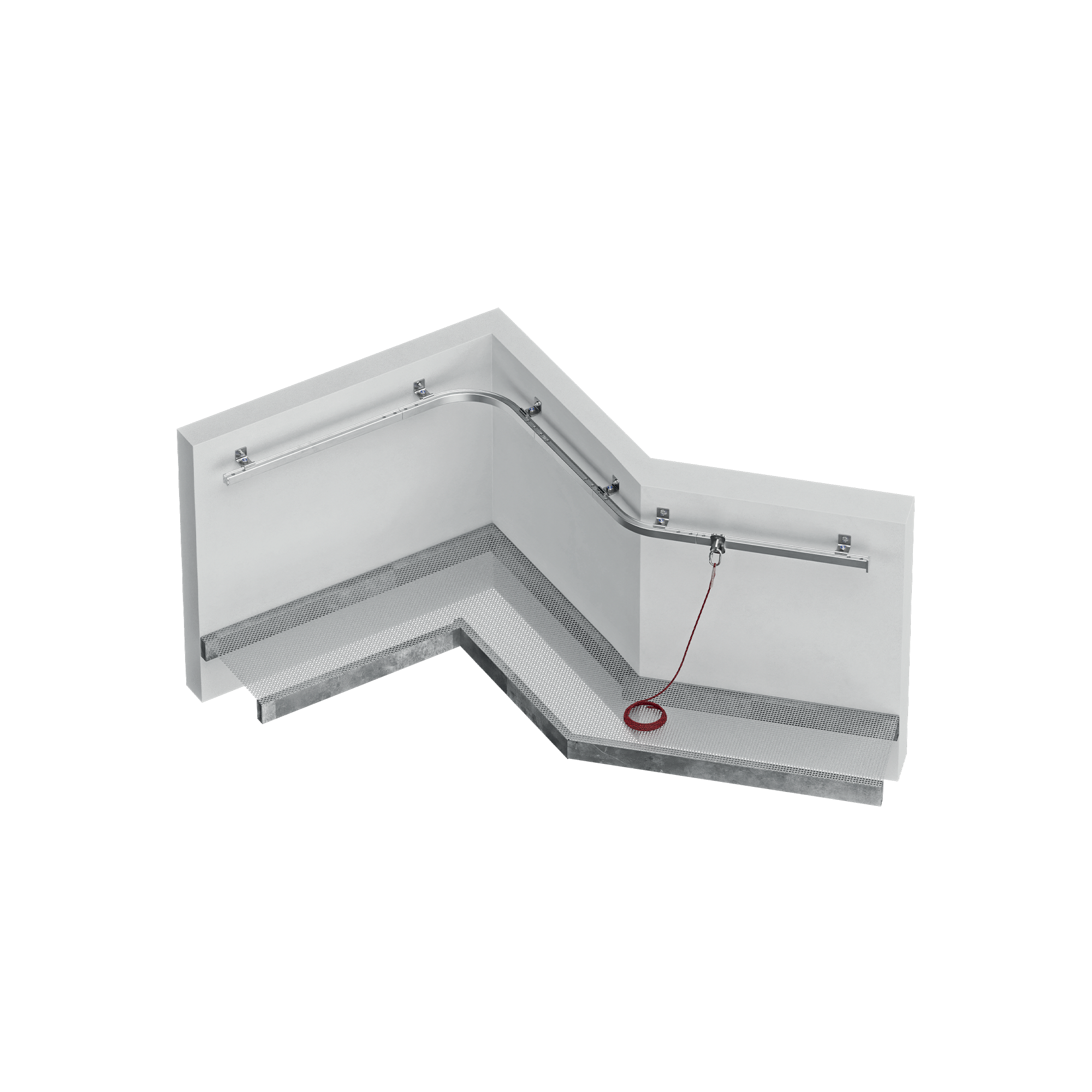

H-RAIL oferuje możliwość montażu na różnych konstrukcjach (drewno, beton i stal), pozwalając dostosować się do wszelkich potrzeb instalacyjnych. W odróżnieniu od pozostałych modeli, H-RAIL ON WALL montowany jest na ścianie, podczas gdy H-RAIL ON FLOOR na dachu, a H-RAIL OVERHEAD pod konstrukcją nośną.
Dzięki rozstawowi do 6 m pomiędzy wspornikami, montaż nie wymaga dużej liczby punktów mocowania.
Bezpieczeństwo na użytek definicji pracy na wysokości

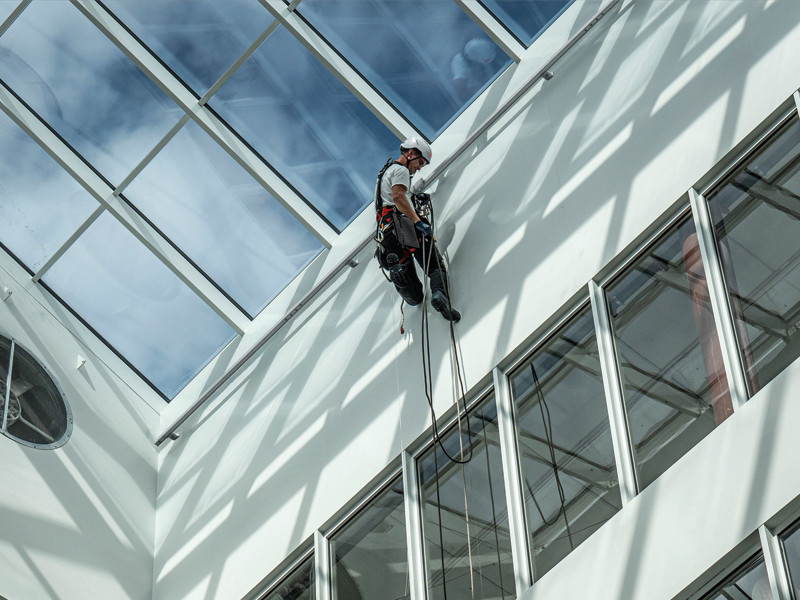

Co rozumie się przez pracę na wysokości? Ryzyko upadku z wysokości większej niż 2 metry definiuje pracę na wysokości, która zawsze przewiduje wymóg bezpiecznego zakotwiczenia. Jednak w przypadku niektórych rodzajów konserwacji, np. fasad, szczególnie w budynkach wysokich, stosuje się zajmujące przestrzeń rozwiązania do zapewnienia bezpieczeństwa, jakimi są BMU, zwane również koszami. Do ich montażu potrzebna jest przestrzeń, aby pomieścić maszynę z dużym ramieniem mechanicznym, którego ciężar i rozmiar należy uwzględnić już w projekcie budowlanym. Natomiast H-RAIL, dzięki swojej prostocie i lekkości, można zawsze zainstalować w późniejszym czasie, zapewniając doskonałe właściwości użytkowe.
System kotwienia H-RAIL ON WALL firmy Rothoblaas reprezentuje ostatnie słowo w zakresie bezpieczeństwa pracy na wysokości oraz konserwacji dachów i fasad. Zaprojektowany z myślą o zapewnieniu maksymalnej ochrony operatorom, ten innowacyjny system linowy stanowi niezawodne i wytrzymałe rozwiązanie dla każdego rodzaju konstrukcji. Jego montaż, wykonywany bezpośrednio na ścianie, jest niezwykle prosty i nie wymaga skomplikowanych prac murarskich, co gwarantuje wyjątkową efektywność montażu. Ergonomiczna i kompaktowa konstrukcja systemu harmonijnie komponuje się z otaczającą architekturą, pozwalając zachować estetykę miejsca. Wykonany z wysokiej jakości wytrzymałych materiałów zapewnia długotrwałą ochronę oraz spokój i bezpieczeństwo, zarówno operatorom, jak i użytkownikom danych konstrukcji. Wszechstronność i niezawodność H-RAIL sprawiają, że jest to idealny wybór do szerokiego zakresu zastosowań, od konserwacji przemysłowej po prace w budynkach mieszkalnych, pomagając podnosić standardy bezpieczeństwa i zapewniając ochronę życia osób pracujących na wysokości.
Dokumentacja
-
Karta techniczna
-
Deklaracja zgodności
-
Safety regulations, instructions for installation and use
-
File BIM.ifc
-
File BIM.rfa
-
Declaration of Installation and inspection
-
Installation manual
RAIL
| CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAIL3000 | 3m aluminium rail | EN AW 6063 (T6) | 49 | 41 | 3000 | 1 |
| RAILVC90 | 90° curved rail | EN AW 6063 (T6) | 506 | 49 | 506 | 1 |
| RAILVC135 | 135° curved rail | EN AW 6063 (T6) | 260 | 49 | 558 | 1 |
SUPPORT
| CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAILBRAT | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 |
| RAILBRATA4 | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
| RAILBRAT90 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 |
| RAILBRAT90A4 | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
| RAILBRAT12 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 |
| RAILBRAT12A4 | rail bracket | - | 60 | 63 | 60 | 1 |
| RAILBRAT16 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 |
| RAILBRAT16A4 | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 63 | 60 | 1 |
| RAILBRATW | rail bracket | AISI 304 stainless steel grade 1.4301 | 103 | 63 | 60 | 1 |
| RAILBRATWA4 | rail bracket | AISI 316 stainless steel grade 1.4401 | 103 | 63 | 60 | 1 |
| RAILBRAS | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 22 | 60 | 1 |
| RAILBRASA4 | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 22 | 60 | 1 |
| RAILBRAW | rail bracket | AISI 304 stainless steel grade 1.4301 | 120 | 22 | 60 | 1 |
| RAILBRAWA4 | rail bracket | AISI 316 stainless steel grade 1.4401 | 120 | 22 | 60 | 1 |
TERMINAL ELEMENT
| CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAILEND | rail terminal element | AISI 304 stainless steel grade 1.4301 | 84.5 | 48.6 | 55 | 1 |
| RAILENDA4 | rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 48.6 | 55 | 1 |
| RAILENDOPEN | rail terminal element | AISI 304 stainless steel grade 1.4301 | 49 | 49 | 60 | 1 |
| RAILENDOPENA4 | rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 49 | 60 | 1 |
SLIDING DEVICE
| CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAILSLIDE | sliding device | AISI 304 stainless steel grade 1.4301 | 50 | 51 | 70 | 1 |
| RAILSLIDEA4 | sliding device | AISI 316 stainless steel grade 1.4401 | 50 | 51 | 70 | 1 |
| RAILSLIDEOH | sliding device | AISI 304 stainless steel grade 1.4301 | 72 | 72 | 95 | 1 |
| RAILSLIDEOHA4 | sliding device | AISI 316 stainless steel grade 1.4401 | 72 | 72 | 95 | 1 |
JOINT
| CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAILJUN | rail junction element | EN AW 6082 | 28.7 | 32.7 | 340 | 1 |
TOOL
| CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| RAILJUNTOOL | rail tool | EN AW 6082 - 1.1191 (C45E) aluminium | 92 | 116 | 132 | 1 |
| RAILPLATE | rail id plate | - | - | 40 | 140 | 1 |
FASTENING
| CODE | description | material | pcs. |
|---|---|---|---|
| RAILOCKSCREW | lock screw | A2-70 | 250 |
| RAILSCREW | DIN 7991 A2-70 | A2-70 | 50 |
| RAILSCREWA4 | DIN 7991 A4-70 | A4-70 | 50 |
TARGAHORxy
| CODE | description | pcs. |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
| TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
