H-RAIL ON FLOOR

BEZPIECZNE BUDOWANIE W ZAWIESZENIU NA LINIE

Prace budowlane w zawieszeniu na linie i prace na wysokości ogólnie są łatwiejsze i bezpieczniejsze dzięki temu systemowi szynowemu do użytku poziomego. W porównaniu z innymi systemami bezpieczeństwa do pracy na wysokości, szyna zamontowana na dachu zajmuje niewielką powierzchnię, gwarantując minimalne oddziaływanie wizualne.

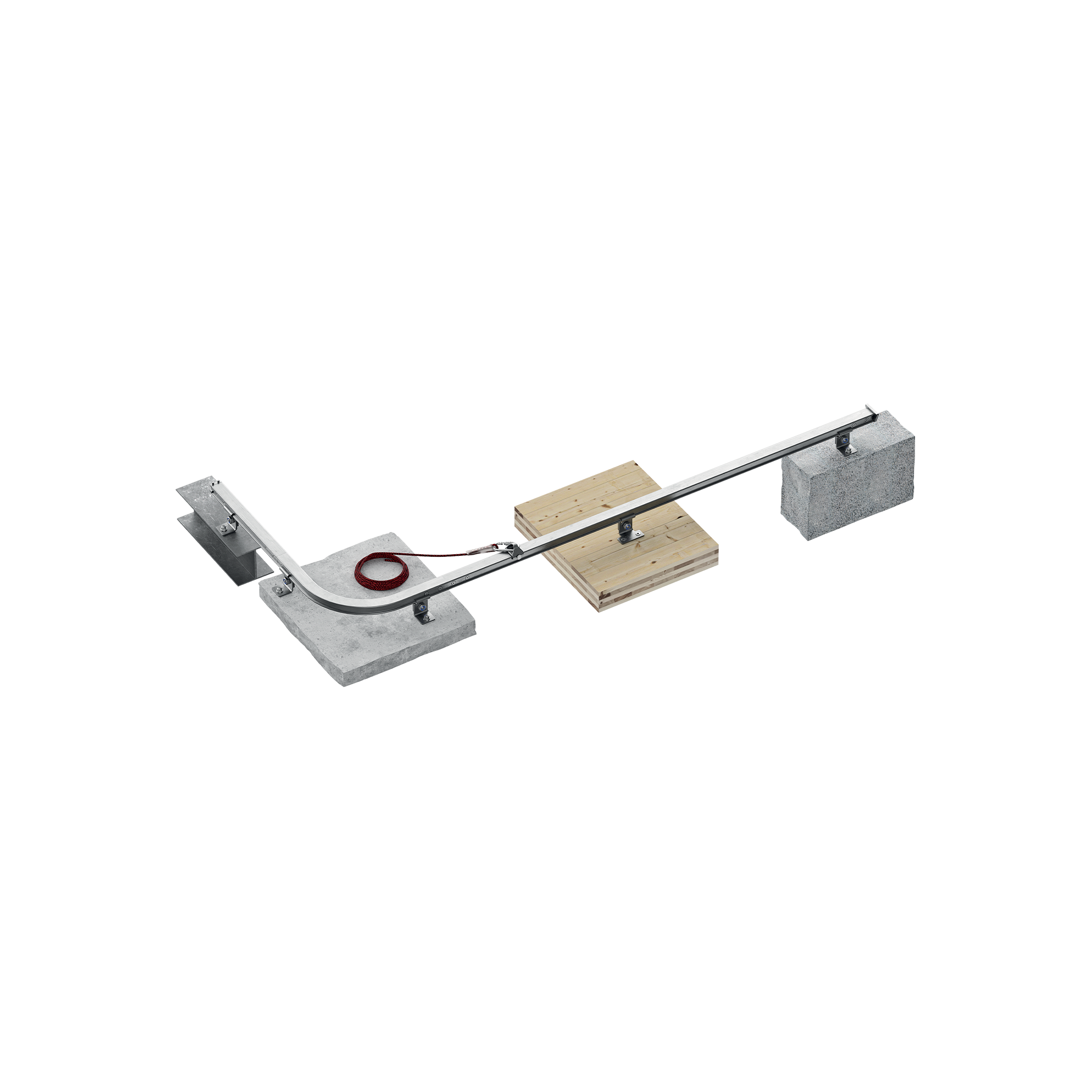

H-RAIL może być używany do różnych zastosowań. Dzięki rozstawowi do 6 m pomiędzy wspornikami, montaż nie wymaga dużej liczby punktów mocowania. W odróżnieniu od innych modeli H-RAIL, H-RAIL ON FLOOR montowany jest na pokryciu dachowym, z możliwością podniesienia w celu pokonania przeszkód (H-RAIL+TOWER). Natomiast H-RAIL ON WALL montowany jest na ścianie, a H-RAIL OVERHEAD pod konstrukcją nośną.

Skontaktuj się ze sprzedawcą

Opis
Dokumentacja
Kody i wymiary

Opis

Praca na wysokości z H-RAIL ON FLOOR

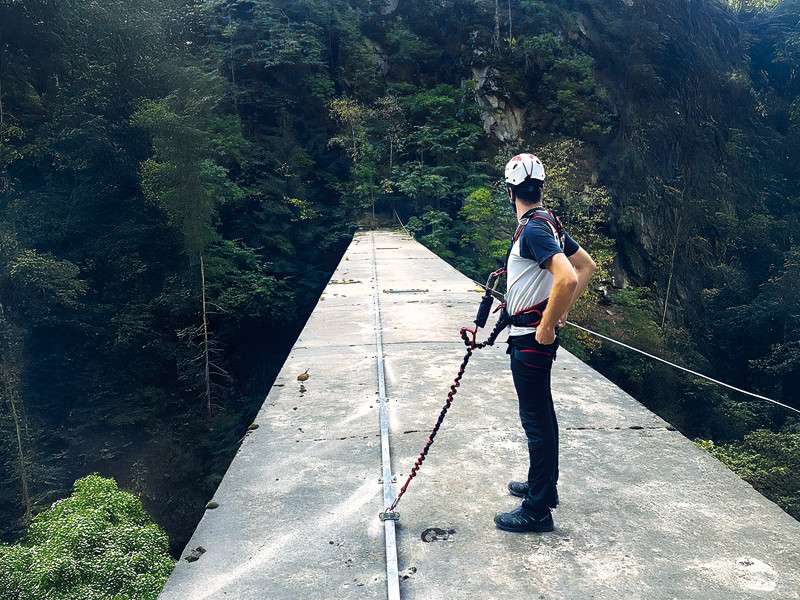

Często przy konserwacji fasad pole manewru jest ograniczone. Na przykład w zakresie mycia okien, alternatywy gwarantujące wykonanie prac wisząc na linie i bezpieczeństwo operatorów na linie są ograniczone. Wśród nich najpopularniejsze są z pewnością BMU (Building Maintenance Unit - jednostki utrzymania budynku - lub „kosze”) oraz systemy wykorzystujące szyny poziome do dostępu na linie, takie jak H-RAIL. W przeciwieństwie do BMU, systemy takie jak H-RAIL firmy Rothoblaas są rozwiązaniem dyskretnym, eleganckim i szybkim w montażu.

Zalety H-RAIL podczas pracy na linie

Oprócz lepszej estetyki, niewielkich rozmiarów i niewielkiej masy, H-RAIL oferuje również korzyści w zakresie bezpieczeństwa. Podczas pracy w BMU operatorzy muszą wychylać się, aby dosięgnąć fasady, ryzykując kołysanie się kosza. Natomiast szyna H-RAIL pozwala na pracę w zawieszeniu, z operatorem na linie zapiętym w szelkach i w odpowiedniej odległości od ściany.

Również pod względem szybkości realizacji prac na linie, H-RAIL pozwala na obecność 4 operatorów jednocześnie na tym samym przęśle, przy większej szybkości realizacji robót, nawet na elewacjach pochyłych, z narożami i wąskimi przestrzeniami.

Kolejną zaletą systemu sztywnego, jakim jest system szynowy H-RAIL, tym razem w porównaniu do tradycyjnych elastycznych systemów linowych, jest brak tworzenia się strzałek podczas upadku i konieczności uwzględnienia ich przy obliczaniu prześwitu (vertical clearance).

Dokumentacja

Karta techniczna

Wybierz język
Deklaracja zgodności

Wybierz język
Safety regulations, instructions for installation and use

Wybierz język
File BIM.ifc

Wybierz język
File BIM.rfa

Wybierz język
Declaration of Installation and inspection

Wybierz język
Installation manual

Wybierz język

RAIL

CODE	description	material	B [mm]	H [mm]	L [mm]	pcs.
RAIL3000	3m aluminium rail	EN AW 6063 (T6)	49	41	3000	1
RAILC90	90° curved rail	EN AW 6063 (T6)	475	41	475	1
RAILC120	120° curved rail	EN AW 6063 (T6)	336	41	538	1
RAILC135	135° curved rail	EN AW 6063 (T6)	257	41	536	1
RAILC150	150° curved rail	EN AW 6063 (T6)	178	41	512	1

SUPPORT

CODE	description	pcs.
RAILBRAT	rail bracket	1
RAILBRAT12	rail bracket	1
RAILBRATW	rail bracket	1
RAILBRAS	rail bracket	1
RAILBRAW	rail bracket	1

TERMINAL ELEMENT

CODE		description	material	B [mm]	H [mm]	L [mm]	pcs.
RAILEND		rail terminal element	AISI 304 stainless steel grade 1.4301	84.5	48.6	55	1
RAILENDA4	New	rail terminal element	AISI 316 stainless steel grade 1.4401	-	48.6	55	1
RAILENDOPEN		rail terminal element	AISI 304 stainless steel grade 1.4301	49	49	60	1
RAILENDOPENA4	New	rail terminal element	AISI 316 stainless steel grade 1.4401	-	49	60	1

JOINT

CODE	description	material	B [mm]	H [mm]	L [mm]	pcs.
RAILJUN	rail junction element	EN AW 6082	28.7	32.7	340	1

TOOL

CODE	description	material	B [mm]	H [mm]	L [mm]	pcs.
RAILJUNTOOL	rail tool	EN AW 6082 - 1.1191 (C45E) aluminium	92	116	132	1
RAILPLATE	rail id plate	-	-	40	140	1

FASTENING

CODE		description	material	pcs.
RAILOCKSCREW		lock screw	A2-70	250
RAILSCREW		DIN 7991 A2-70	A2-70	50
RAILSCREWA4	New	DIN 7991 A4-70	A4-70	50

TARGAHORxy

CODE	description	pcs.
TARGAHORIT	Label plate for PATROL and H-RAIL systems IT	1
TARGAHORDE	Label plate for PATROL and H-RAIL systems DE	1
TARGAHOREN	Label plate for PATROL and H-RAIL systems EN	1
TARGAHORES	Label plate for PATROL and H-RAIL systems ES	1
TARGAHORFR	Label plate for PATROL and H-RAIL systems FR	1
TARGAHORPT	Label plate for PATROL and H-RAIL systems PT	1
TARGAHORRU	Label plate for PATROL and H-RAIL systems RU	1
TARGAHORCS	Label plate for PATROL and H-RAIL systems CS	1
TARGAHORDA	Label plate for PATROL and H-RAIL systems DA	1
TARGAHOREL	Label plate for PATROL and H-RAIL systems EL	1
TARGAHORET	Label plate for PATROL and H-RAIL systems ET	1
TARGAHORFI	Label plate for PATROL and H-RAIL systems FI	1
TARGAHORHR	Label plate for PATROL and H-RAIL systems HR	1
TARGAHORHU	Label plate for PATROL and H-RAIL systems HU	1
TARGAHORIS	Label plate for PATROL and H-RAIL systems IS	1
TARGAHORJA	Label plate for PATROL and H-RAIL systems JA	1
TARGAHORLT	Label plate for PATROL and H-RAIL systems LT	1
TARGAHORLV	Label plate for PATROL and H-RAIL systems LV	1
TARGAHORNL	Label plate for PATROL and H-RAIL systems NL	1
TARGAHORNO	Label plate for PATROL and H-RAIL systems NO	1
TARGAHORPL	Label plate for PATROL and H-RAIL systems PL	1
TARGAHORRO	Label plate for PATROL and H-RAIL systems RO	1
TARGAHORSK	Label plate for PATROL and H-RAIL systems SK	1
TARGAHORSL	Label plate for PATROL and H-RAIL systems SL	1
TARGAHORSV	Label plate for PATROL and H-RAIL systems SV	1
TARGAHORTR	Label plate for PATROL and H-RAIL systems TR	1
TARGAHORZH	Label plate for PATROL and H-RAIL systems ZH	1
TARGAHORAR	Label plate for PATROL and H-RAIL systems AR	1

Składa się z

H-RAIL
