AOS01 + TOWER XL
PUNKT KOTWICZĄCY Z POWIĘKSZONĄ PŁYTĄ PODSTAWY DO POKRYĆ DACHOWYCH DREWNIANYCH, STALOWYCH I BETONOWYCH
Wspornik z powiększoną płytą podstawy TOWER XL w połączeniu z oczkiem AOS01 tworzy punkt kotwiczący doo wykonywania prac na pokryciach dachowych. Powiększona płyta podstawy pozwala na rozłożenie działania urządzeń kotwiczących na dużej powierzchni.
Opis
Punkt kotwiczący AOS01 i wspornik TOWER XL, bezpieczeństwo dzięki powiększonej płycie podstawy.

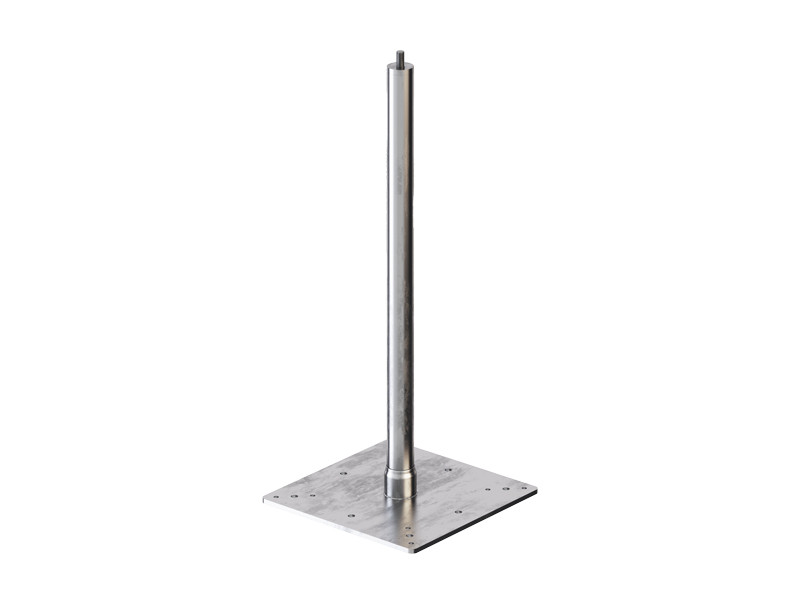

Wysokość wspornika TOWER XL wynosi od 300 do 800 mm, co pozwala dostosować go do różnych grubości pokryć. Jest to urządzenie z kontrolowanym odkształceniem, które rozprasza część energii powstałej podczas upadku, aby ograniczyć obciążenie przenoszone na mocowania i konstrukcję.

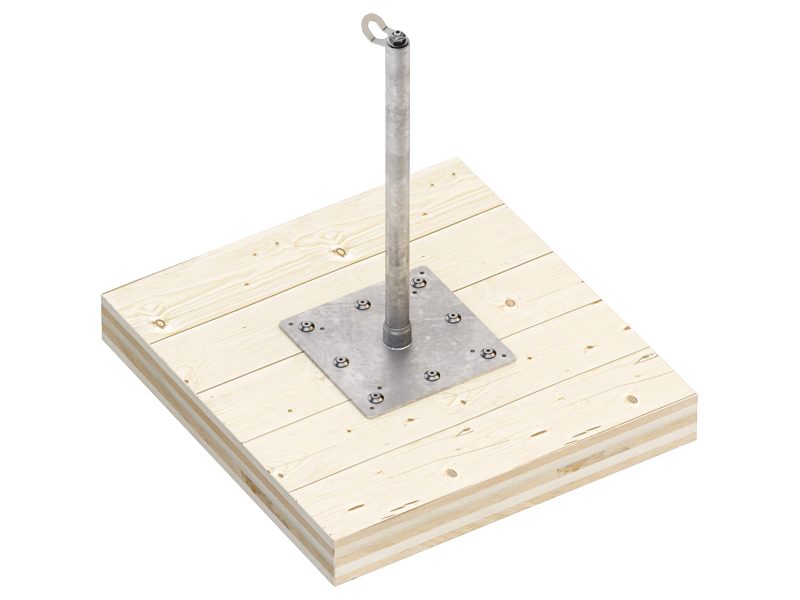

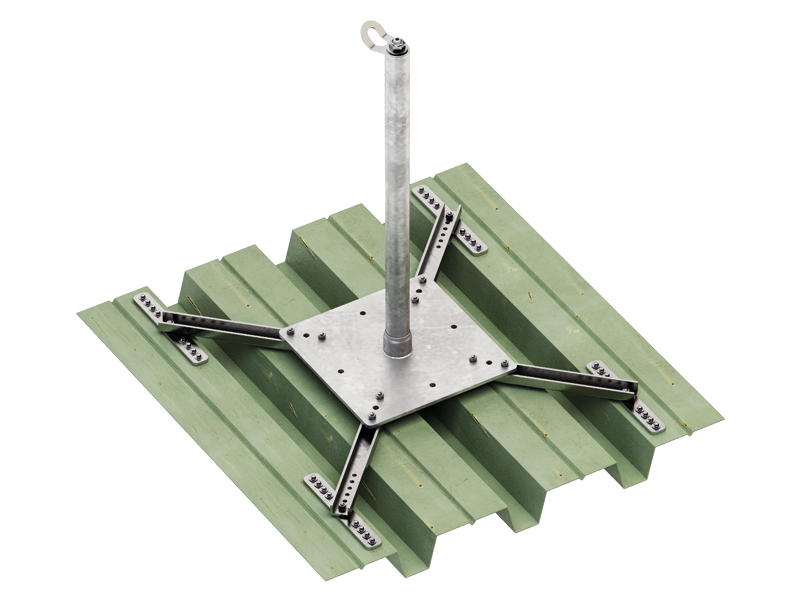

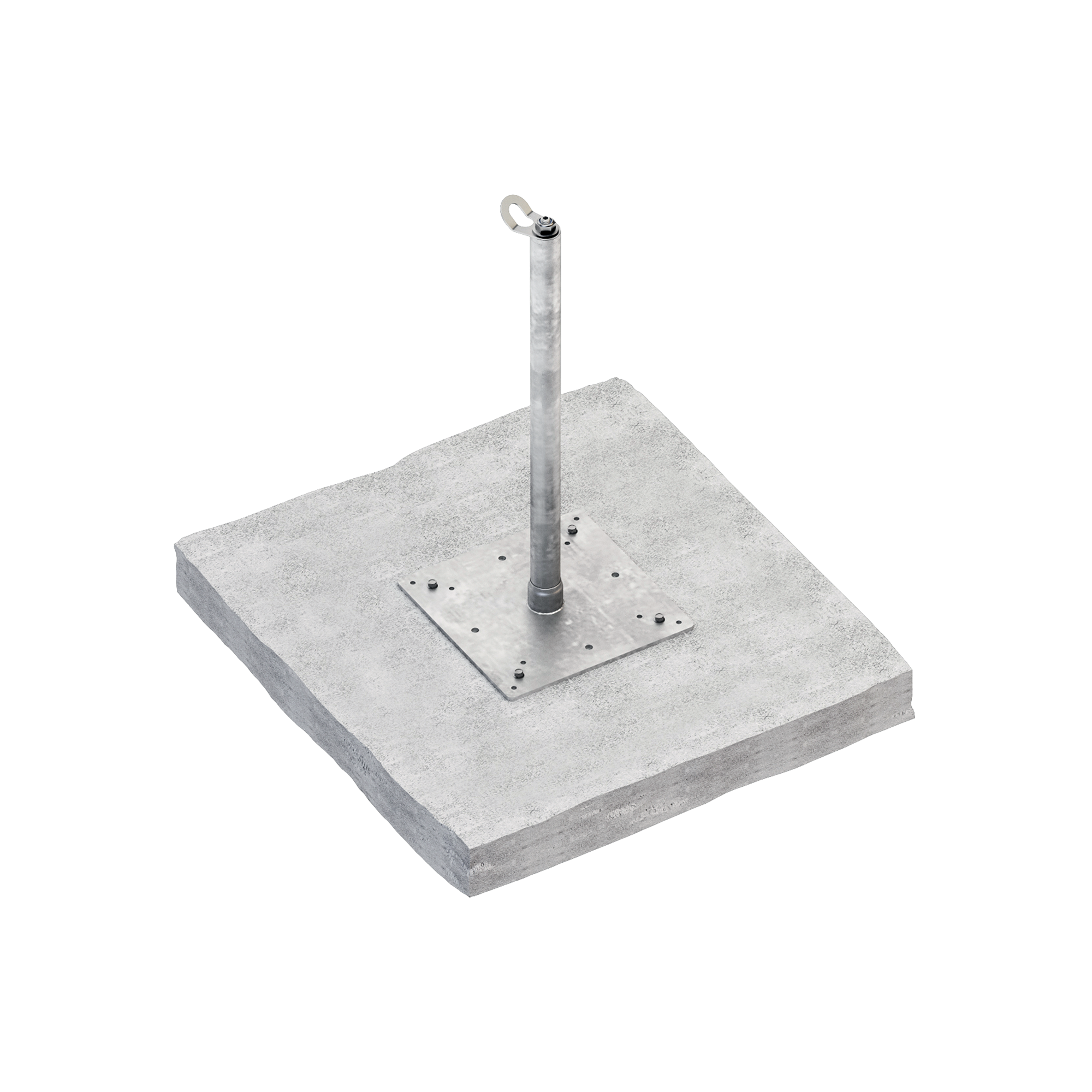

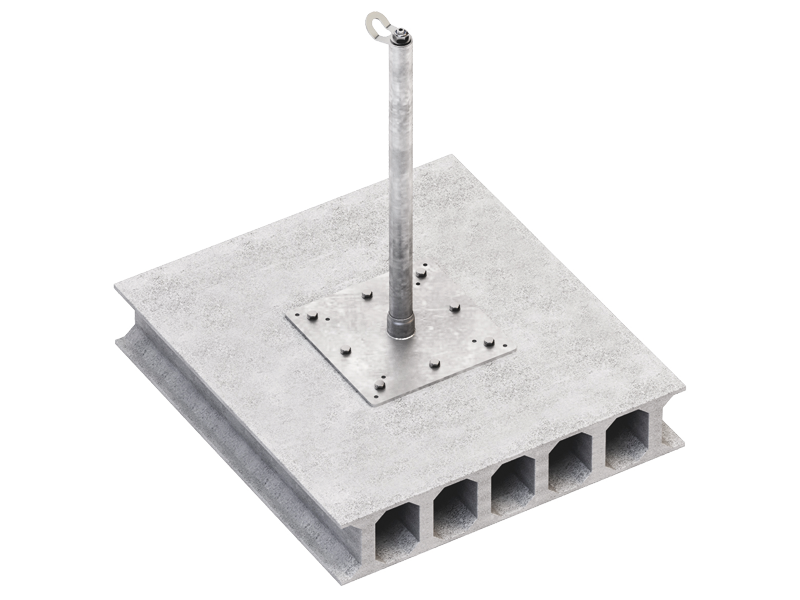

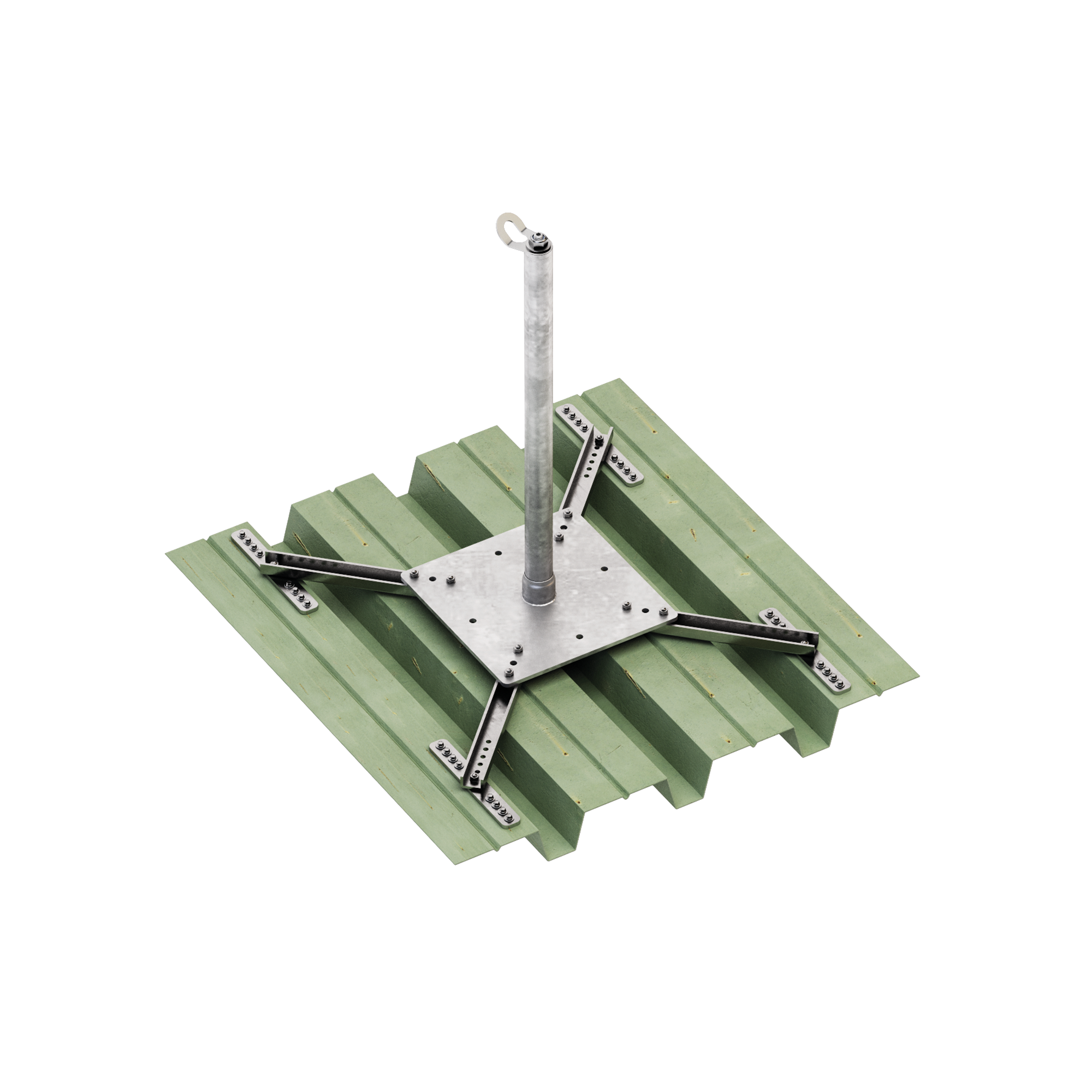

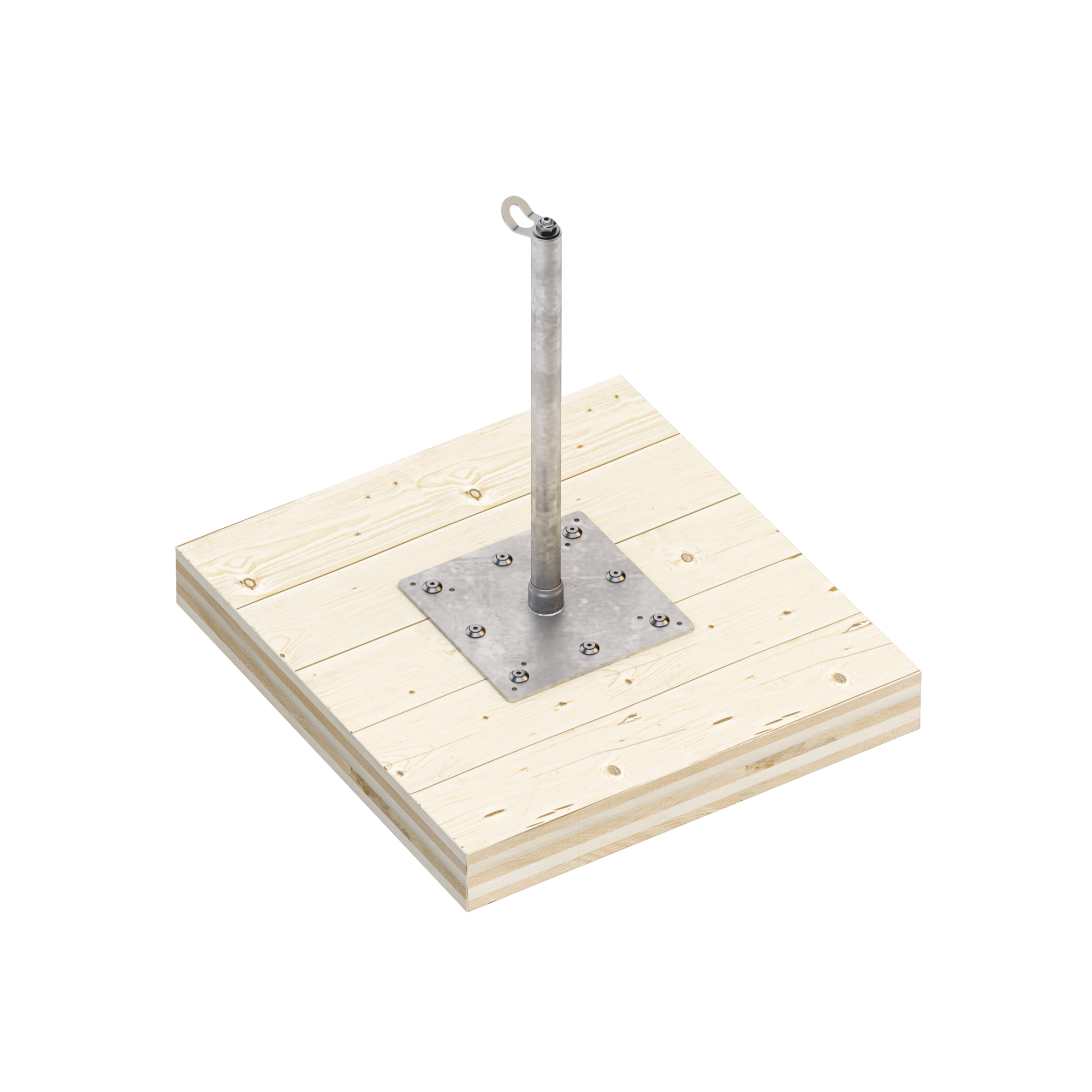

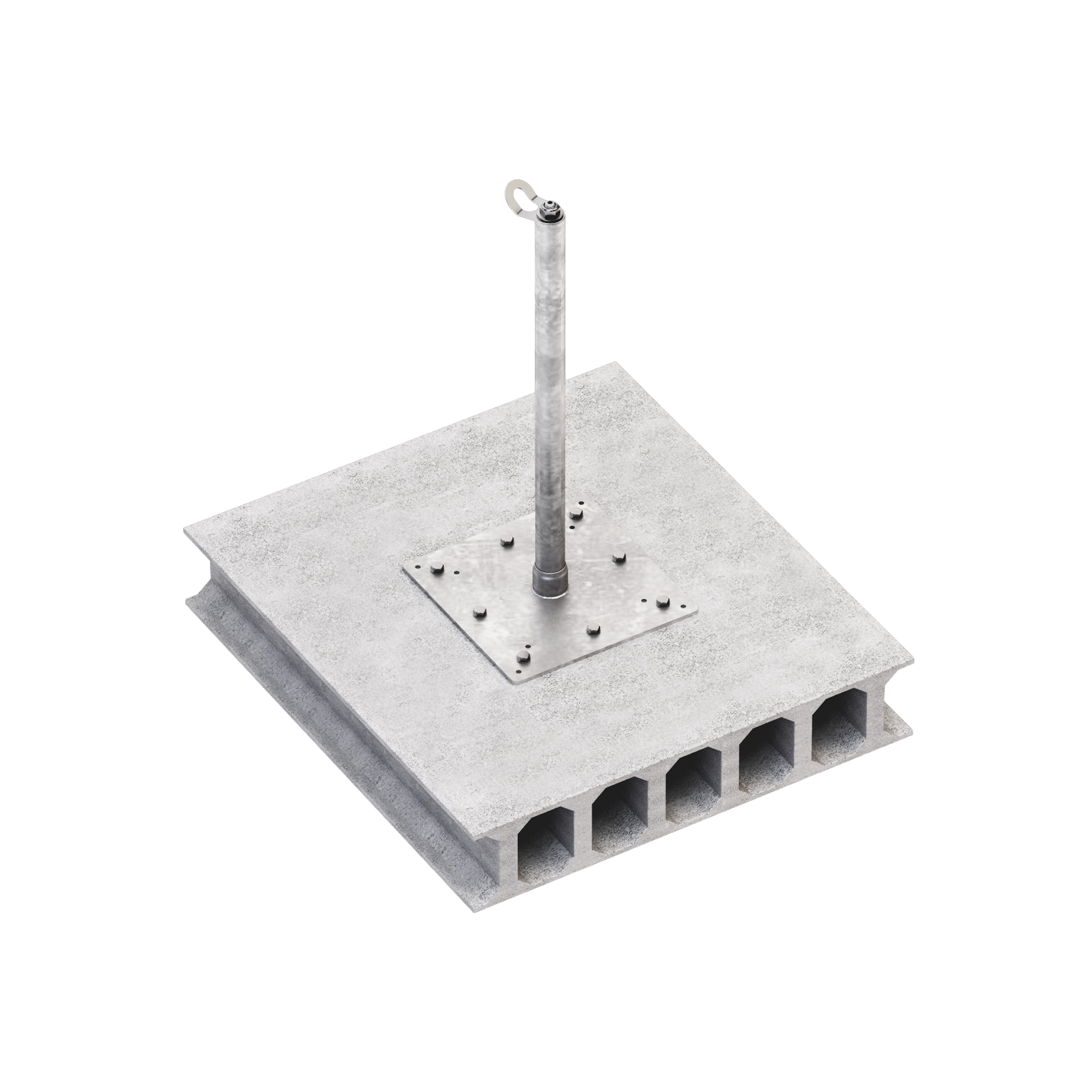

System jest odporny na naprężenia w płaszczyźnie (360°) i może być montowany na dachach drewnianych, z blachy trapezowej, betonowych i z betonu komórkowego.
Dokumentacja
-
Karta techniczna
-
Declaration of Installation and inspection
TOWER XL
| CODE | material | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TOWERXL300 | S235JR zinc-plated steel | 350 | - | 300 | 1 |
| TOWERXL400 | S235JR zinc-plated steel | 350 | - | 400 | 1 |
| TOWERXL500 | S235JR zinc-plated steel | 350 | - | 500 | 1 |
| TOWERXL600 | S235JR zinc-plated steel | 350 | - | 600 | 1 |
| TOWERXL700 | S235JR zinc-plated steel | 350 | - | 700 | 1 |
| TOWERXL800 | S235JR zinc-plated steel | 350 | - | 800 | 1 |
AOS01
| CODE | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
| AOS01A4 |
New
|
- | - | - | - | 1 |
