AOS01 + TOWER | TOWER A2
PUNKT KOTWICZĄCY DO POKRYĆ DACHOWYCH DREWNIANYCH, BETONOWYCH I STALOWYCH

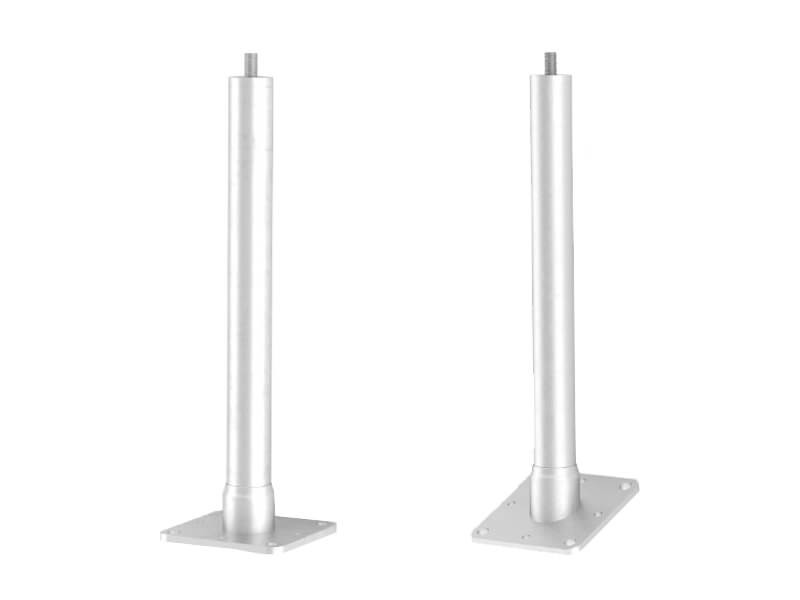

Wsporniki TOWER i TOWER A2 w połączeniu z oczkiem AOS01 tworzą punkt kotwiczący. Wsporniki mają kształt cylindryczny i niewielkie rozmiary, aby zminimalizować ich wizualny wpływ na dach, oraz są urządzeniami o kontrolowanym odkształceniu, aby ograniczyć przenoszenie obciążeń na konstrukcję.
Opis
AOS i TOWER/TOWER A2, system kotwiczący do różnych konstrukcji wsporczych.

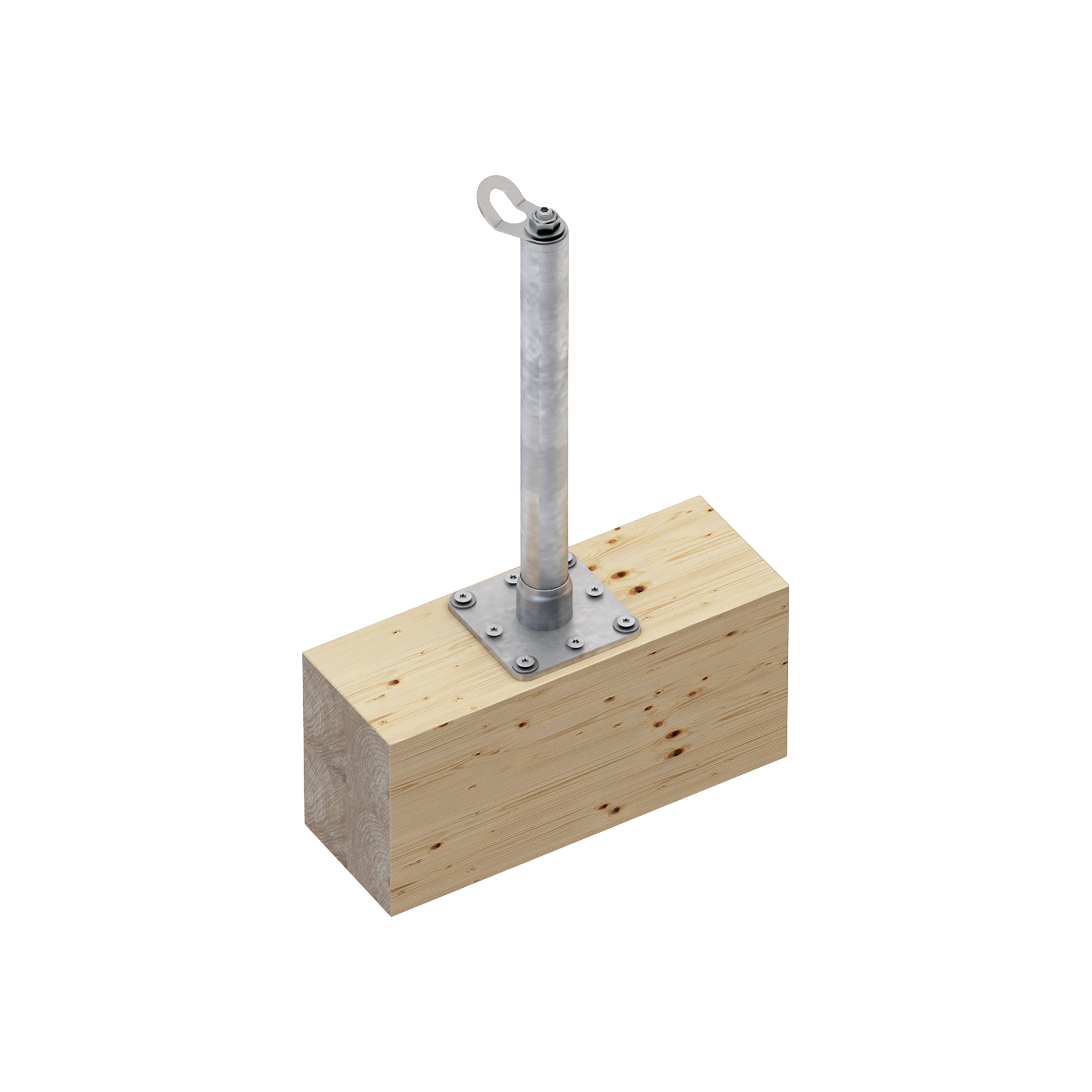

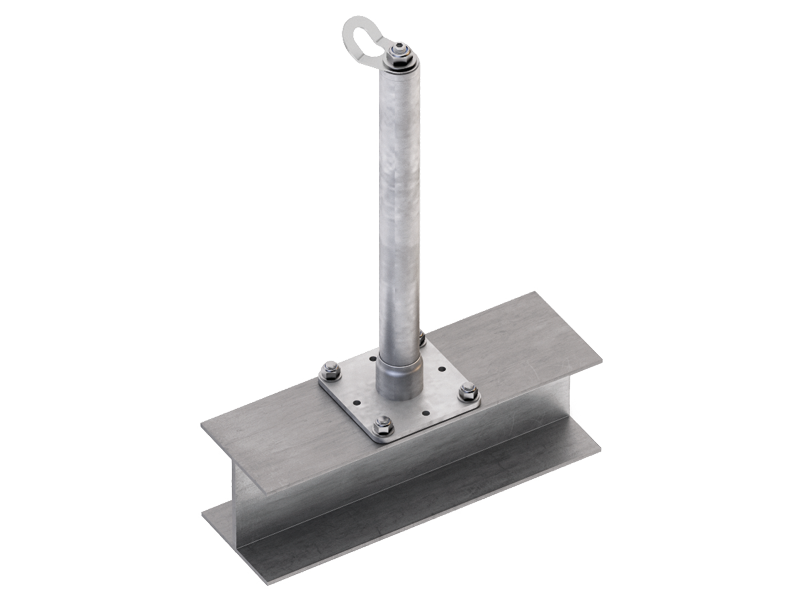

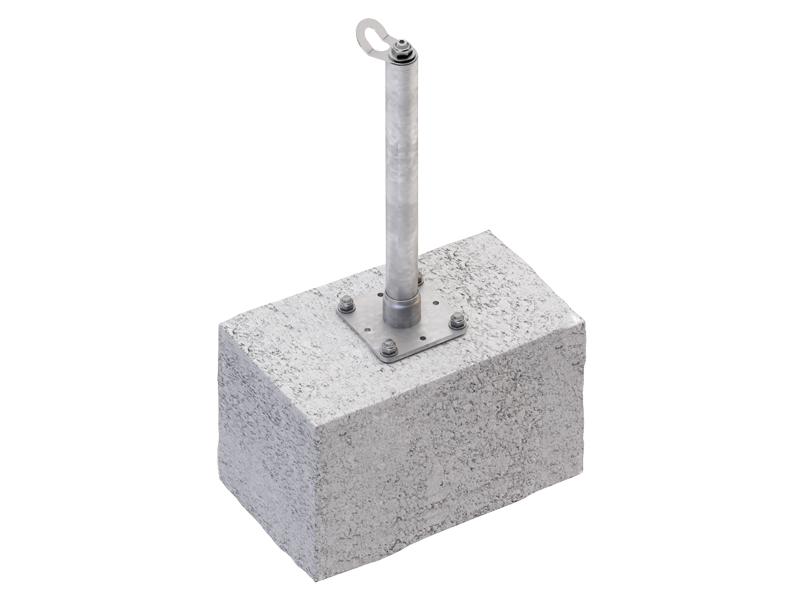

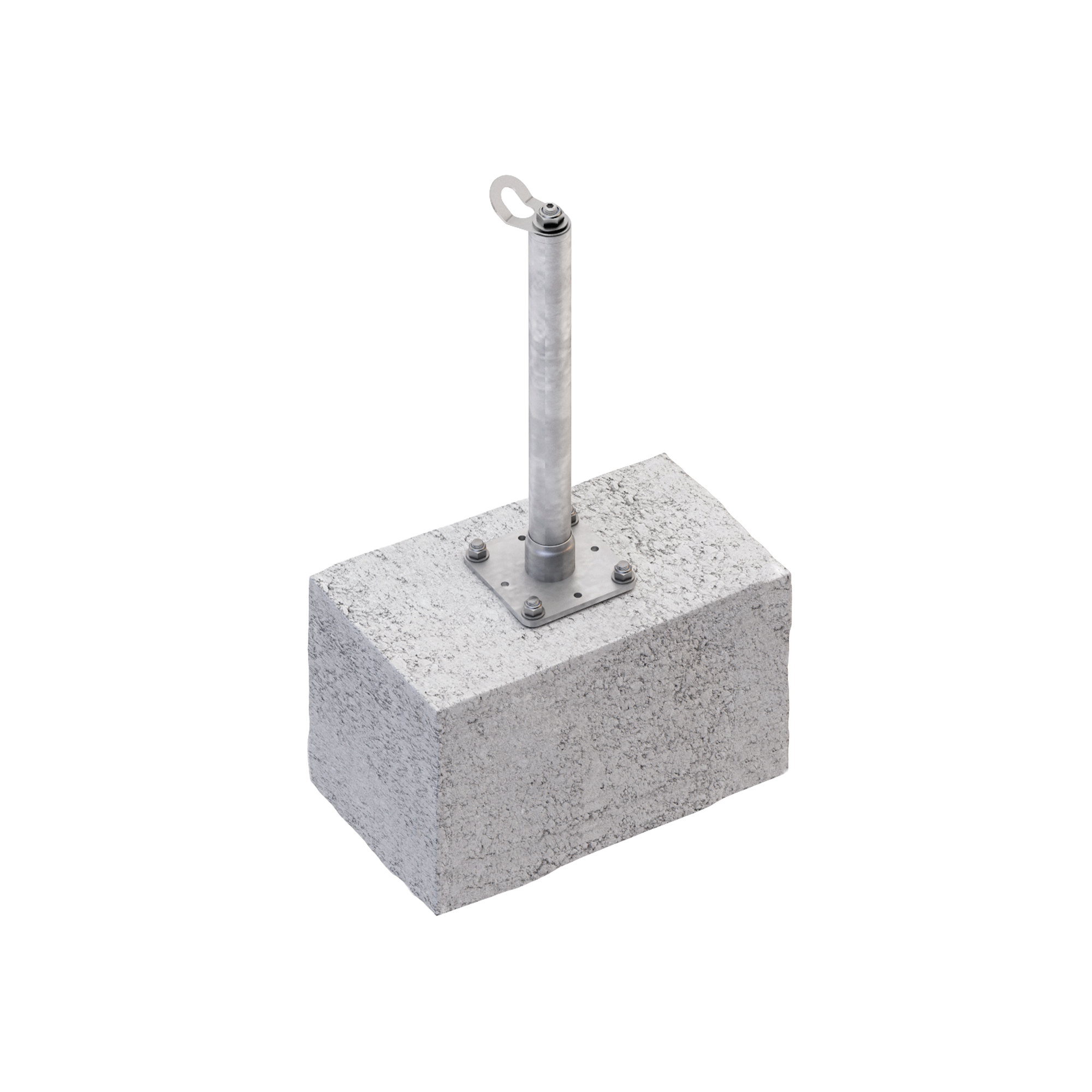

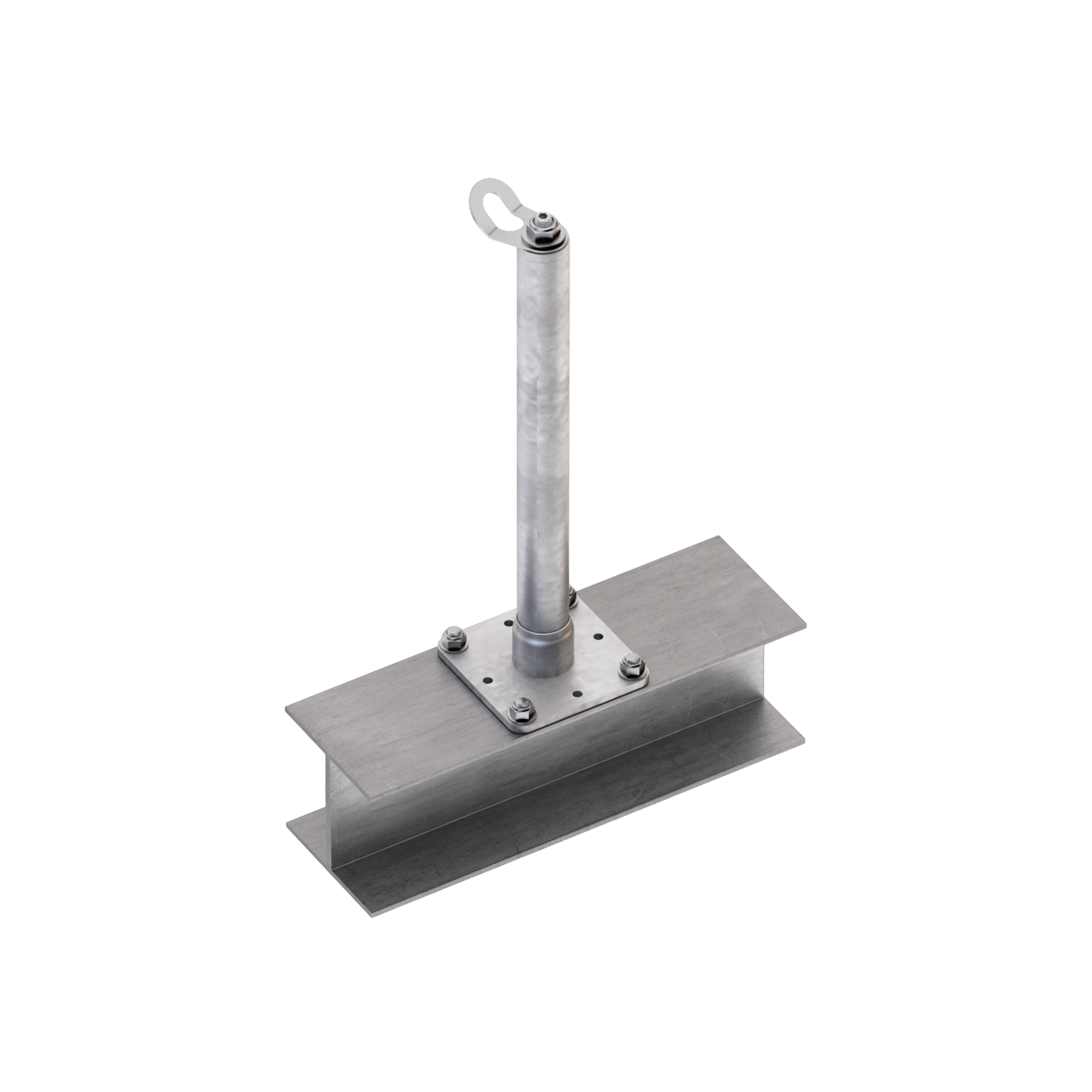

Wspornik do punktu kotwiczącego AOS01 może być montowany na drewnie, betonie i stali. Jest odporny zarówno na naprężenia w płaszczyźnie (360°) jak i siły wyrywające. Wysokość wspornika wynosi od 300 do 600 mm, co pozwala dostosować go do różnych grubości pokryć.
Przeznaczona jest do stosowania na dachach płaskich, pochyłych i stropach.
Dokumentacja
-
Karta techniczna
-
Declaration of Installation and inspection
TOWER
| CODE | material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| TOWER300 | S235JR zinc-plated steel | 48 | 150 | 300 | 150 | 1 |
| TOWER400 | S235JR zinc-plated steel | 48 | 150 | 400 | 150 | 1 |
| TOWER500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
| TOWER600 | S235JR zinc-plated steel | 48 | 150 | 600 | 150 | 1 |
| TOWER700 | S235JR zinc-plated steel | 48 | 150 | 700 | 150 | 1 |
| TOWER800 | S235JR zinc-plated steel | 48 | 150 | 800 | 150 | 1 |
| TOWER22500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |

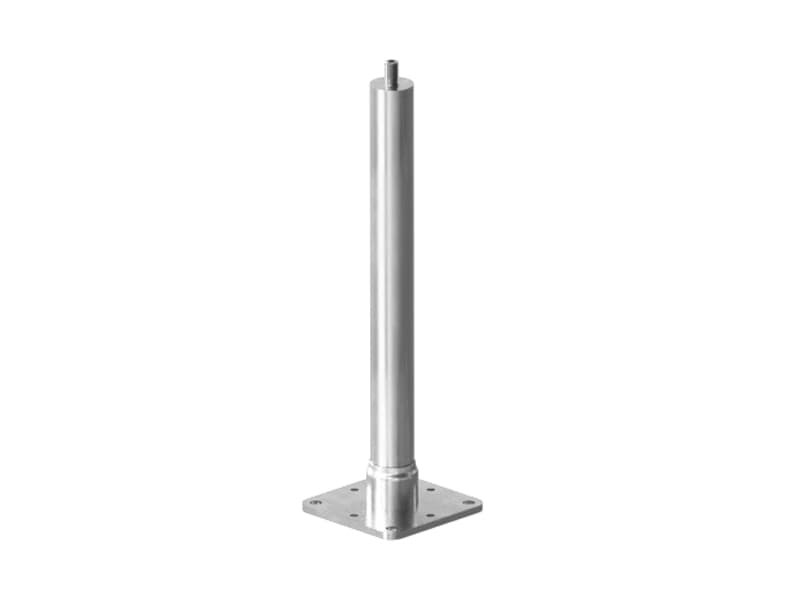

TOWER A2
| CODE | material | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TOWERA2300 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 300 | 1 |
| TOWERA2400 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 400 | 1 |
| TOWERA2500 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 500 | 1 |
AOS01
| CODE | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
| AOS01A4 |
New
|
- | - | - | - | 1 |
