MEMBRANA WYSOCE ODDYCHAJĄCA MONOLITYCZNA

TRASPIR EVO 160

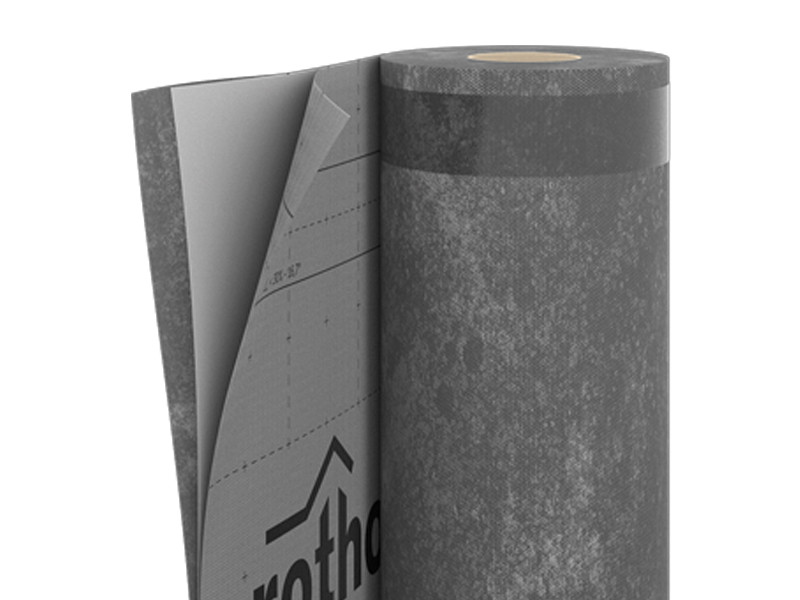

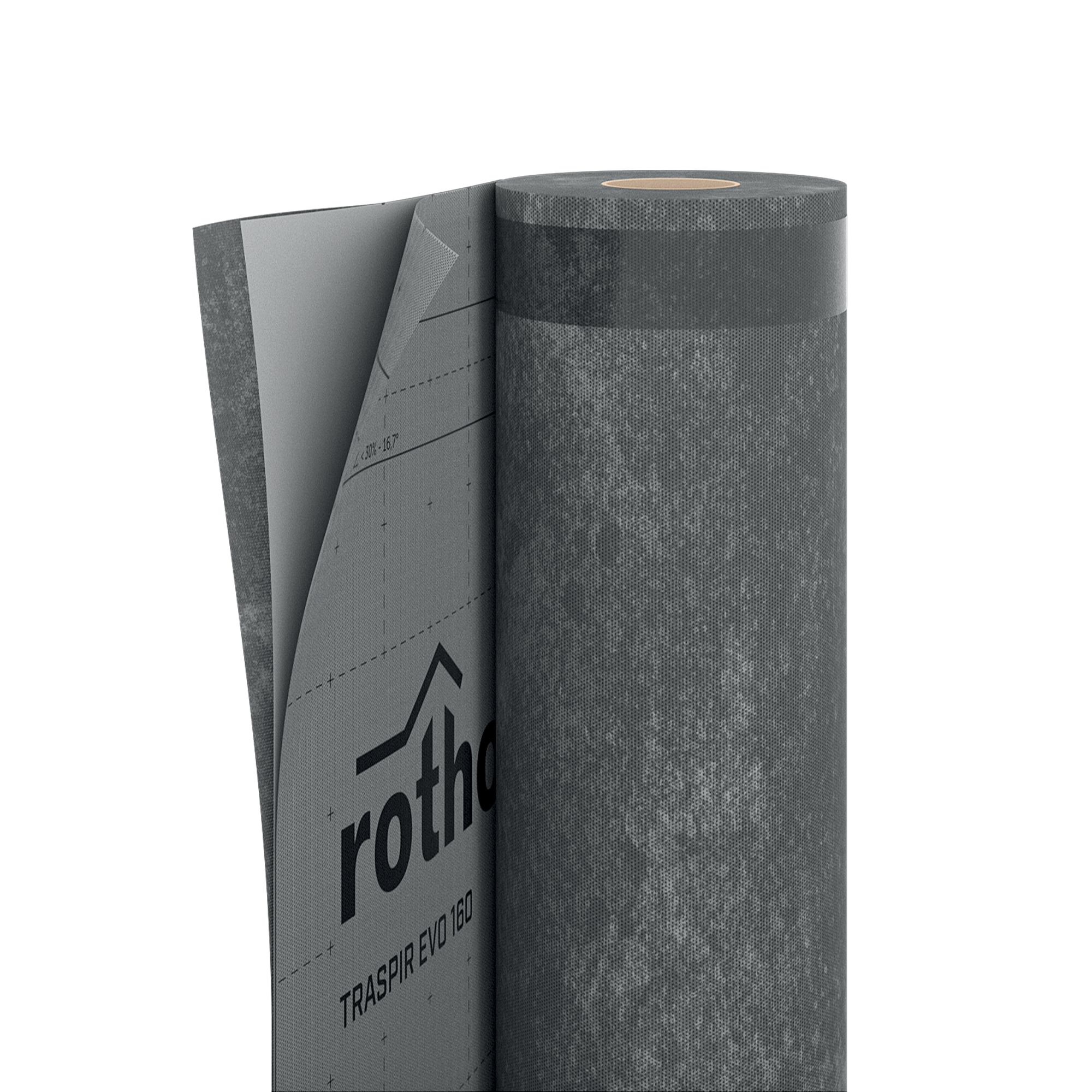

Membrana wysoce oddychająca monolityczna TRASPIR EVO 160 zapewnia hydroizolację i hermetyczność, jak też doskonałą klasyfikację ogniową (B-s1, d2) i wysoką odporność na promieniowanie UV. Składa się z monolitycznej folii z wytłaczanego elastomeru pomiędzy dwiema warstwami ochronnymi z polipropylenu. Przeznaczona jest do układania zarówno na wewnętrznej, jak i zewnętrznej stronie dachu.

Filmy

TRASPIR EVO 160, najwyższa odporność na promieniowanie UV i klasyfikacja ogniowa dla konstrukcji drewnianych.

Monolityczna struktura membrany TRASPIR EVO 160 gwarantuje jej doskonałą trwałość w czasie, dzięki specjalnemu składowi. Membrana samogasnąca (klasy B-s1, d2), nie rozprzestrzenia płomienia w przypadku pożaru, przyczyniając się w ten sposób do ochrony konstrukcji.

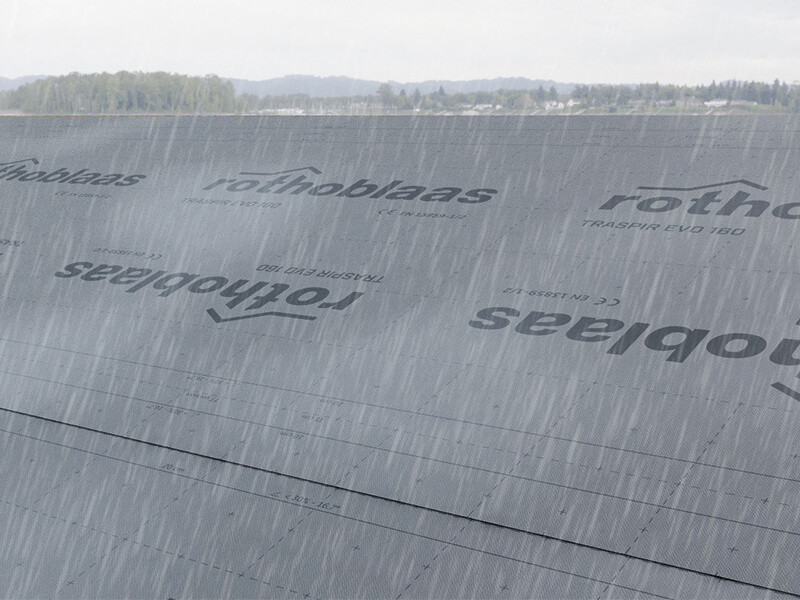

Odporność na promieniowanie UV przy całkowitym narażeniu na promieniowanie, bez jakiegokolwiek zabezpieczenia, jest nadzwyczajna. Membrana przeszła pomyślnie test sztucznego starzenia, który wymaga ekspozycji na światło UV przez 1000 godzin.

Dokumentacja

Karta techniczna
Deklaracja właściwości użytkowych (DOP) Pobierz
Wskazówki dotyczące montażu
Environmental Product Declaration (EPD) Pobierz
TEST REPORT USA-CA
TEST REPORT AUS/NZ

TRASPIR EVO 160

CODE description tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
pcs./pallet
TEVO160 TRASPIR EVO 160 - 1.5 50 75 4' 11'' 164 807 30
TTTEVO160 TRASPIR EVO 160 TT TT 1.5 50 75 4' 11'' 164 807 30
TEVO16030 TRASPIR EVO 160 3m - 3 50 150 9' 10 1/8'' 164 1615 30

Dane techniczne
EN 13859-1/2
@300Pa ASTM E331 PASS A S TM
ASTM E2178 PASS A S TM
ASTM E96 12.3 US PERM A S TM
L C A L C A
EPD EPD EP D
CAN/ULC-S741 PASS
national-classifications AT Önorm B4119 UD Typ I
national-classifications CH SIA 232 UD (wU)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd1 TR1 E600 Jf C2
national-classifications IT UNI 11470 B/R2
EN 13501-1 B-s1,d2

Właściwości Norma Przetestowane wartości Konwersja USC
Mass per unit area EN 1849-2 160 g/m² 0.52 oz/ft²
Thickness EN 1849-2 0,5 mm 20 mil
Water vapour transmission (Sd) EN 1931 0,1 m 34.965 US perm
Water vapour transmission (dry cup) ASTM E96/ E96M 12.3 US perm -
Water vapour transmission (dry cup) ASTM E96/ E96M 702 ng/(s·m²·Pa) -
Tensile strength MD/CD EN 12311-1 280 / 220 N/50mm 32 / 25 lbf/in
Elongation MD/CD EN 12311-1 50 / 60 % -
Resistance to nail tearing MD/CD EN 12310-1 180 / 200 N 40 / 45 lbf
Watertightness EN 1928 class W1 -
Resistance to temperature - -40 / 100 °C -40 / 212 °F
Reaction to fire EN 13501-1 class B-s1,d2 -
Resistance to penetration of air EN 12114 < 0,02 m³/(m²·h·50Pa) < 0.001 cfm/ft² at 50Pa
Thermal conductivity (λ) - 0,4 W/(m·K) 0.23 BTU/(h·ft·°F)
Specific heat - 1800 J/(kg·K) -
Density - ca. 370 kg/m³ -
Water vapour resistance factor (μ) - ca. 160 -
Joint strength EN 12317-2 > 200 / N/50mm > 22.840589 / lb/in
Resistance to water penetration at 300Pa on wall ASTM E331 - -

Specifications

TRASPIR EVO 160

Dostawa i montaż monolitycznej membrany oddychającej, Typ TRASPIR EVO 160.

Skład

Od warstwy górnej do warstwy dolnej:

włóknina z PP;

folia oddychająca monolityczna;

włóknina z PP.

Właściwości

Gramatura [g/m²]: 160

Grubość [mm]: 0,5

Paroprzepuszczalność (Sd)[m]: 0,1

Wytrzymałość na rozerwanie wzdłuż / w poprzek włókien [N/50 mm]: 280/220

Rozciąganie wzdłuż/w poprzek włókien MD/CD [%]: 50/60

Odporność na zerwanie na gwoździu wzdłuż/w poprzek włókien [N]: 180/200

Odporność na przesiąkanie: klasa W1 (EN 1928)

Klasyfikacja ogniowa: klasy B-s1, d2 (EN 13501-1)

Odporność na wysoką temperaturę [°C]: -40/100

Stabilność UV: 1000h (8 miesiące)

VOC [%]: nieistotne

Normy i certyfikaty

Oznaczenie CE zgodnie z normą EN 13859-1/2

LCA

EPD

ASTM E84 Class 1 - Class A

AUS 4200.1 Class 4

Opis

Powierzchnia nakładania musi być sucha, oczyszczona z kurzu i odtłuszczona. Z powierzchni należy usunąć wszelkie elementy, aby membrana nie została uszkodzona podczas układania.

Zalecane zastosowanie: Gwarantowana jest bezpośrednia ochrona przed promieniowaniem UV. Dlatego przewidziano montaż zarówno po stronie wewnętrznej, jak i zewnętrznej przegrody zewnętrznej.

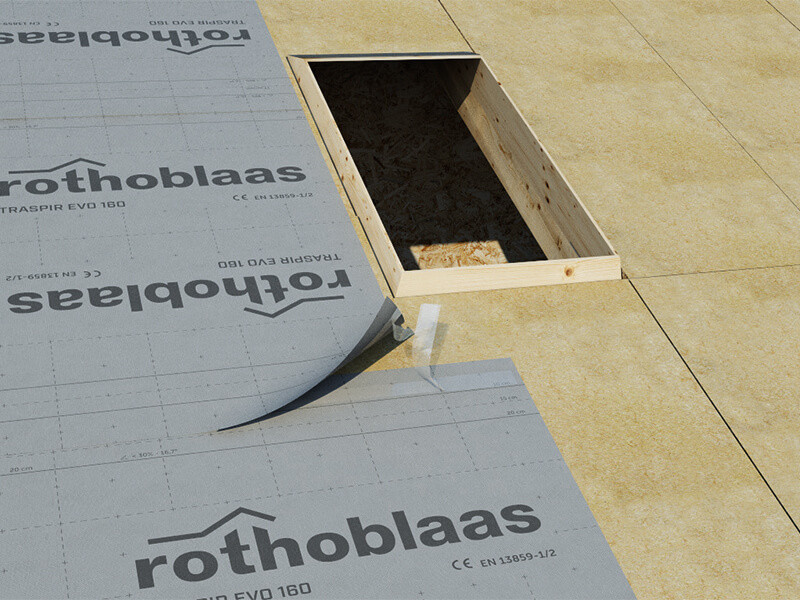

Montaż: Rozwinąć membranę i, jeśli nie stosuje się typu folii z podwójną taśmą, należy wykonać uszczelnienie taśmą typu: FLEXY BAND, FLEXY BAND UV, SPEEDY BAND lub EASY BAND.

Montaż z zachowaniem wartości B-s1, d2: Rozwinąć membranę i uszczelnić taśmą o parametrach ognioodporności analogicznych jak parametry membrany.

Upewnić się, że zakładka między membranami wynosi co najmniej 15 cm, aby uzyskać optymalną szczelność.

Aby praca została wykonana prawidłowo, należy przewidzieć użycie gwoździ

Skład

TOP LAYER non-woven PP fabric
middle layer breathable monolithic PE film
BOTTOM LAYER non-woven PP fabric
