SYSTEM DO MONTAŻU PODWYŻSZONEGO BUDYNKÓW DREWNIANYCH

UP LIFT

New Produkt dostępny od październik 2024

UP LIFT rozwiązuje podstawowy problem tolerancji przy montażu ścian drewnianych na cokole betonowym, ponieważ pozwala na wykonanie odlewu po zamontowaniu ścian.

CHARAKTERYSTYKA

Tradycyjnie cokoły żelbetowe są wykonywane przed montażem ścian, ale z tolerancją geometryczną, która jest niezgodna z precyzją ścian drewnianych, co powoduje problemy na budowie z powodu braku wyrównania między ścianą a krawędzią cokołu oraz z poziomowaniem płaszczyzny montażu.

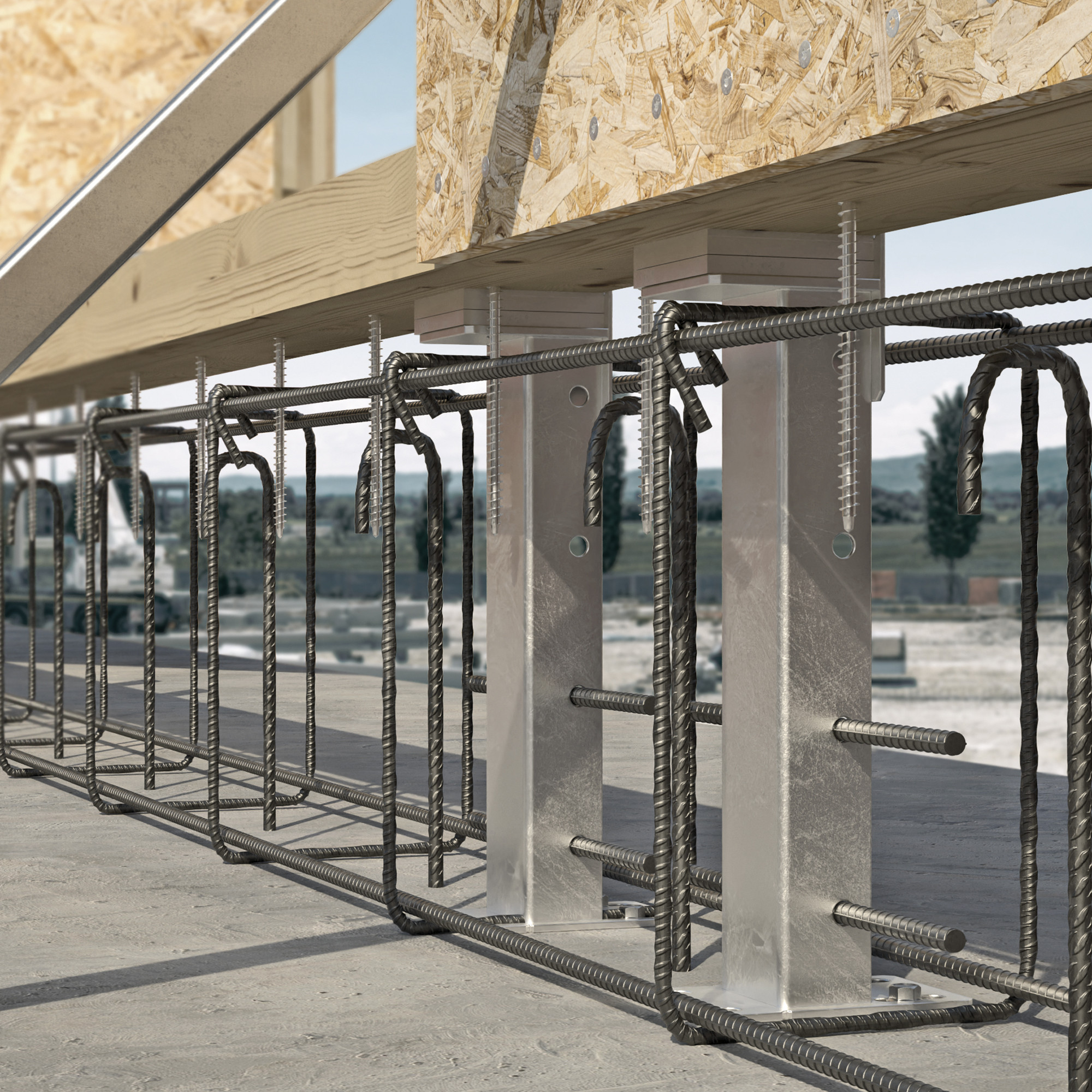

UP LIFT umożliwia wykonanie cokołu żelbetowego po zamontowaniu ścian drewnianych, co pozwala wyeliminować tego rodzaju problemy. Konstruktor budynku drewnianego musi przygotować wsporniki UP LIFT na fundamencie żelbetowym i ułożyć ściany na wspornikach. Po zmontowaniu konstrukcji drewnianych możliwe jest skonstruowanie cokołu, który działa jako element przenoszący naprężenia ściskające, powstające w ścianach.

UP LIFT umożliwia budowę drewnianych ścian opartych na cokole żelbetowym. Montaż podwyższony pozwala na odsunięcie ściany od podłoża w celu uzyskania optymalnej trwałości.

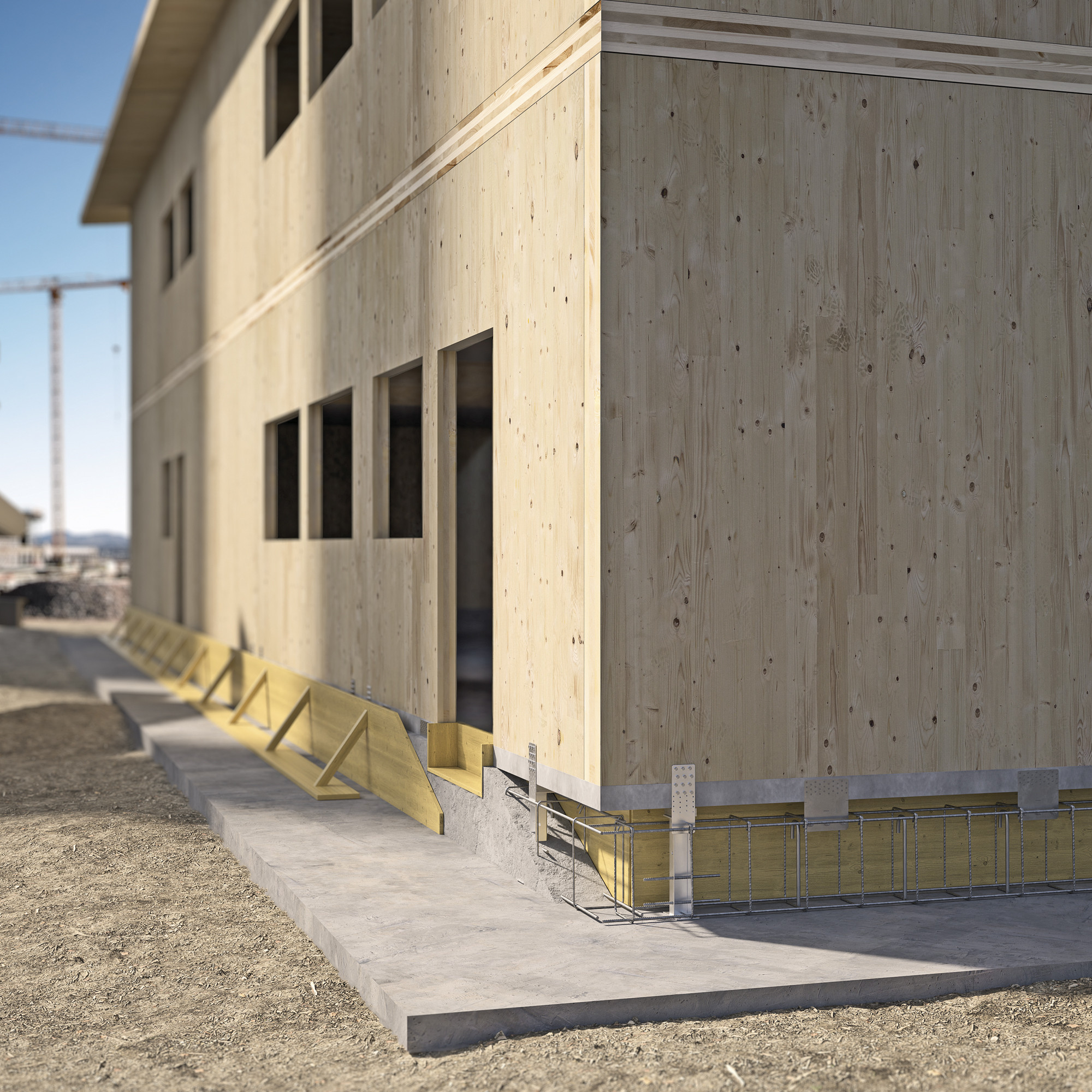

Cokół żelbetowy jest wykonywany po wzniesieniu budynku drewnianego, umożliwiając maksymalną swobodę w ustawianiu ścian na fundamencie żelbetowym.

Wsporniki utrzymują ciężar budynku aż do ukończenia cokołu żelbetowego i są odporne na siły rozciągające i ścinające, spowodowane trzęsieniami ziemi lub wiatrem.

POLA ZASTOSOWAŃ

UP LIFT jest wykorzystywany do mocowanie do podłoża ścian drewnianych, ułożonych na cokole żelbetowym. Cokół jest wylewany po wybudowaniu drewnianego budynku.

Mocowanie UP LIFT może być wykonane za pomocą gwoździ LBA, wkrętów LBS lub wkrętów HBS PLATE.

UP LIFT przeznaczony jest do montażu:
• ścian TIMBER FRAME
• ścian z płyt CLT i LVL

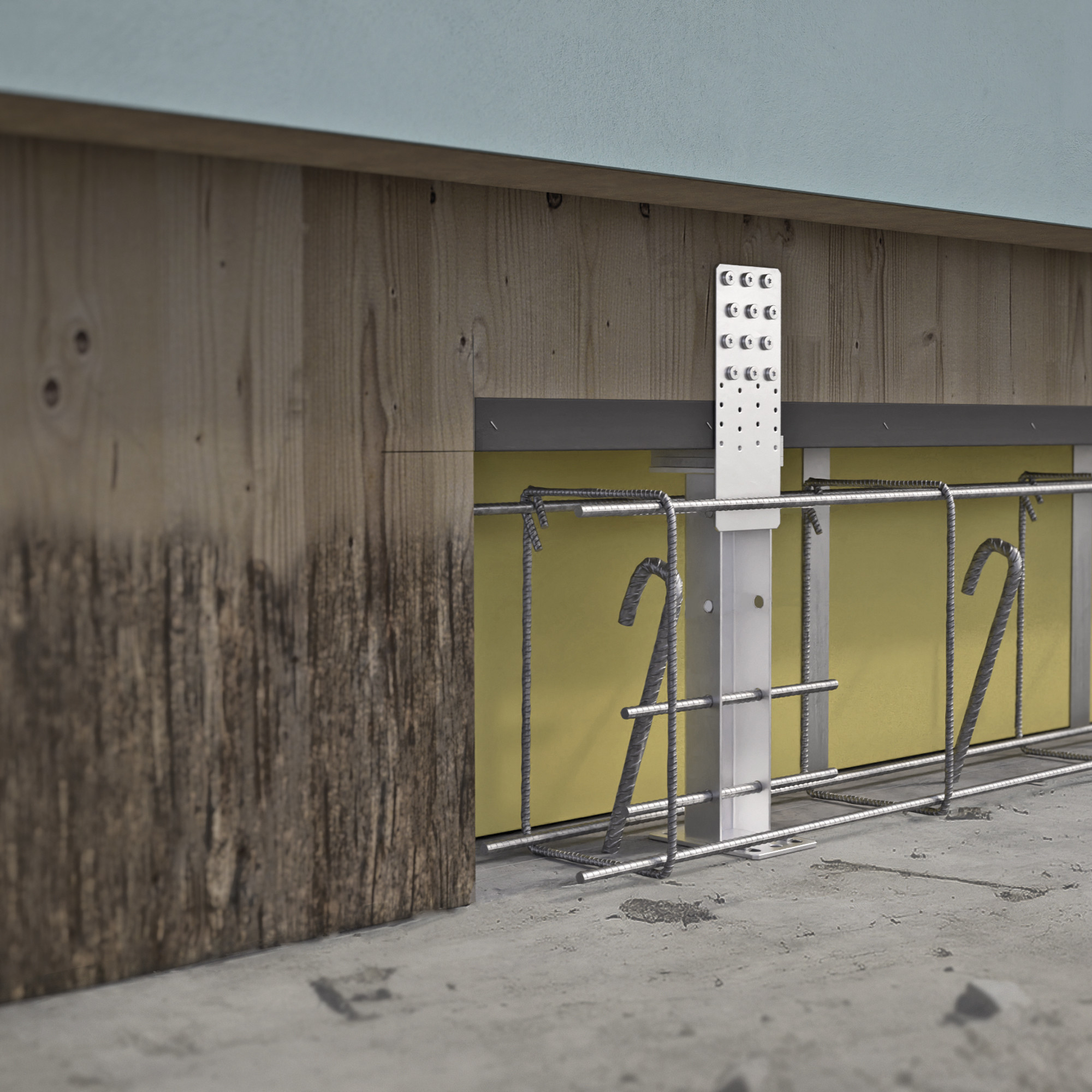

W przypadku ścian drewnianych, które uległy zniszczeniu w wyniku obecności wilgoci, można zastosować UP LIFT jako tymczasowe podparcie przy renowacji konstrukcji. W tym przypadku cokół wykonywany jest partiami, odcinając uszkodzony fragment ściany i stopniowo zastępując go cokołem betonowy, który oddziela drewno od podłoża i gwarantuje optymalną trwałość drewnianej konstrukcji.

Dokumentacja

Karta techniczna
FILE CAD
File BIM.ifc
File BIM.rfa

UP LIFT

CODE H
[mm]
B
[mm]
P
[mm]
s
[mm]
pcs.

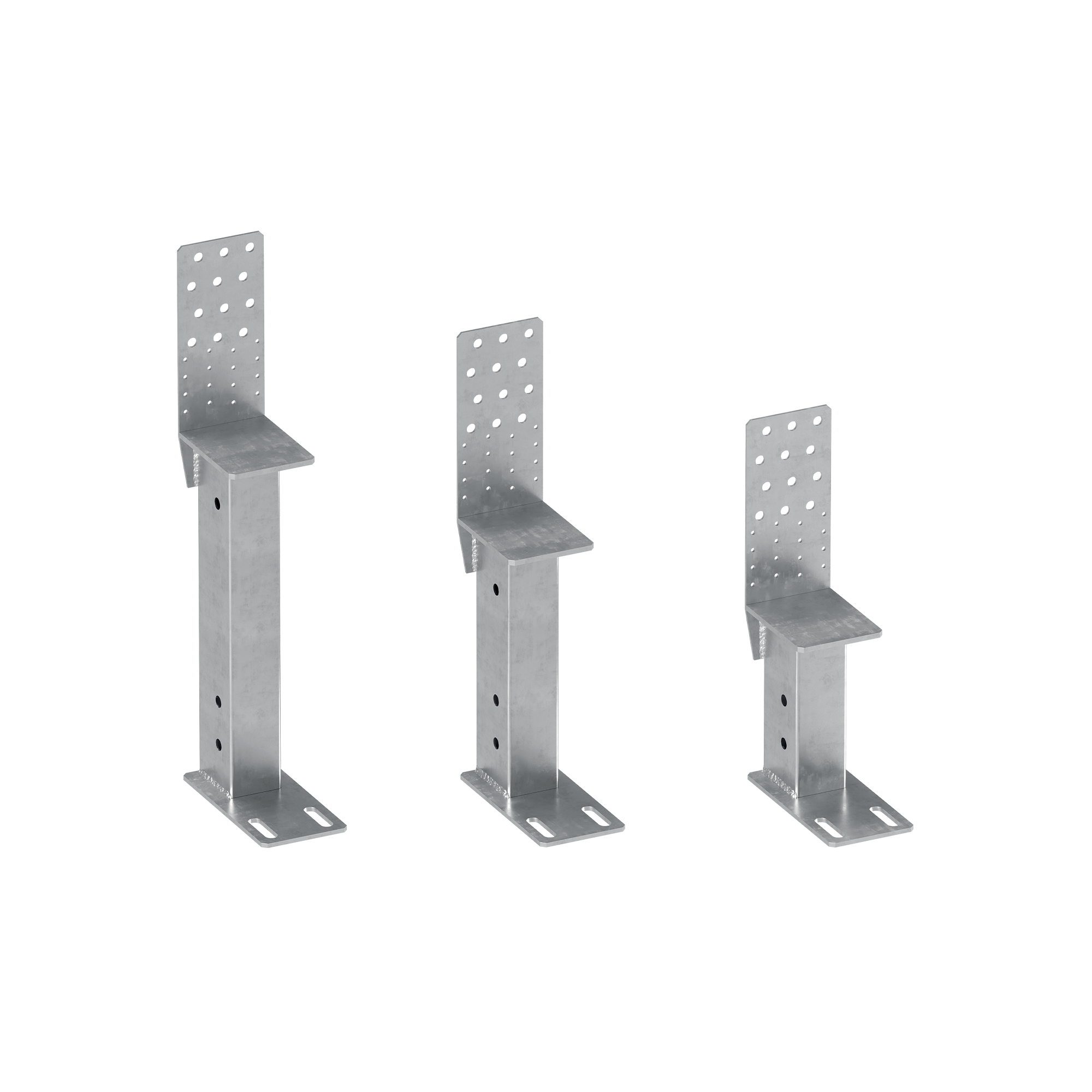

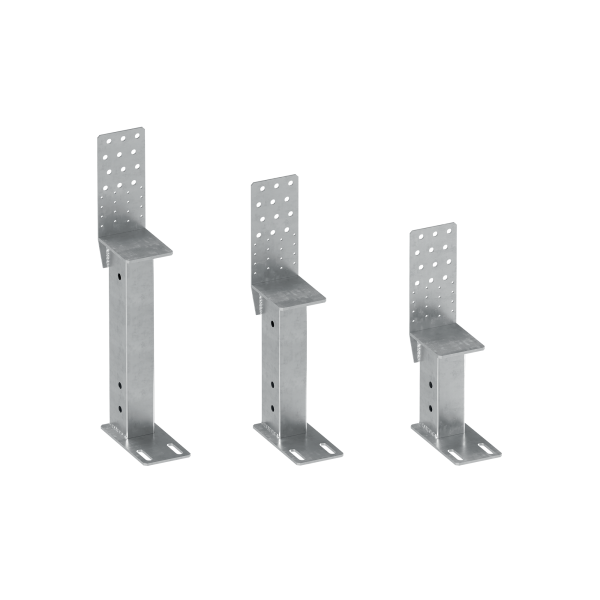

UPLIFT200 New 200 100 128 3 1
UPLIFT300 New 300 100 128 3 1
UPLIFT400 New 400 100 128 3 1
