RADIAL

New Produkt dostępny od wrzesień 2024

W czołówce łączników do belek drewnianych i płyt znajduje się RADIAL, idealny do prefabrykacji i gwarantujący możliwość demontażu.

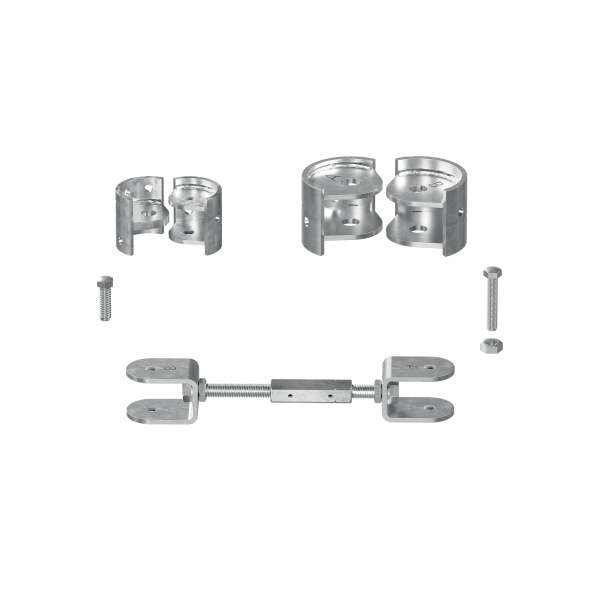

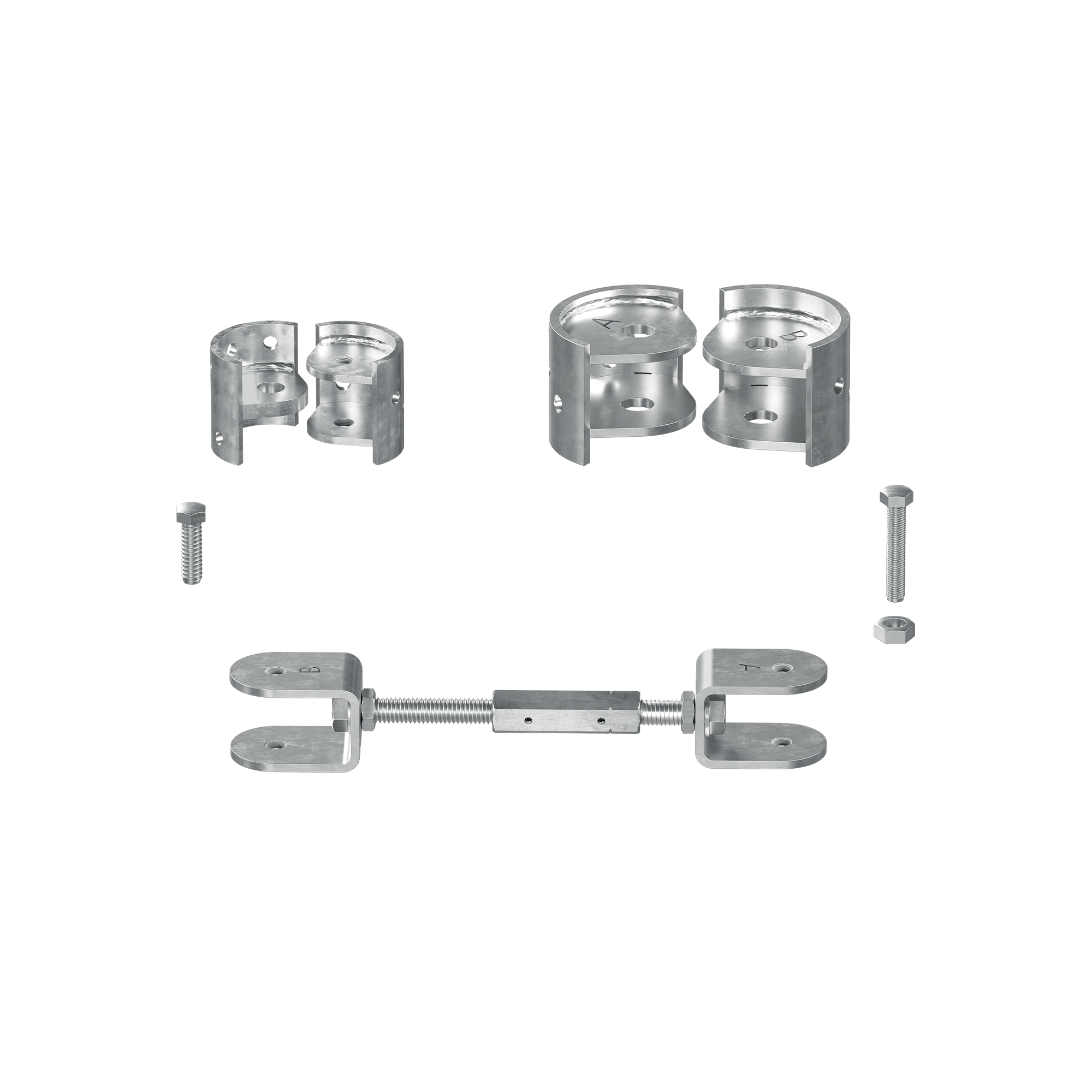

Dwie półokrągłe płytki można zamontować w zakładzie, redukując montaż na miejscu do prostego zamocowania kilku śrub. Również ewentualny demontaż jest szybki i łatwy.

CHARAKTERYSTYKA

Opatentowane rozwiązanie RADIAL radykalnie zmienia proces montażu na miejscu, dzięki wstępnej instalacji łączników w zakładzie. Takie podejście znacznie skraca czas montażu na miejscu, ograniczając instalację do zaledwie kilku prostych stalowych śrub. RADIAL nie tylko gwarantuje maksymalną niezawodność montażu, ale także oferuje możliwość szybkiego i prostego demontażu, ułatwiając czynności konserwacyjne i zmianę konfiguracji przestrzeni.

Zastosowanie komponentów RADIALKIT pozwala na tworzenie połączeń na rozciąganie o dużej tolerancji montażowej. Połączenia te są całkowicie ukryte w grubości ściany, zachowując estetykę i integralność konstrukcji oraz zwiększając bezpieczeństwo przeciwpożarowe.

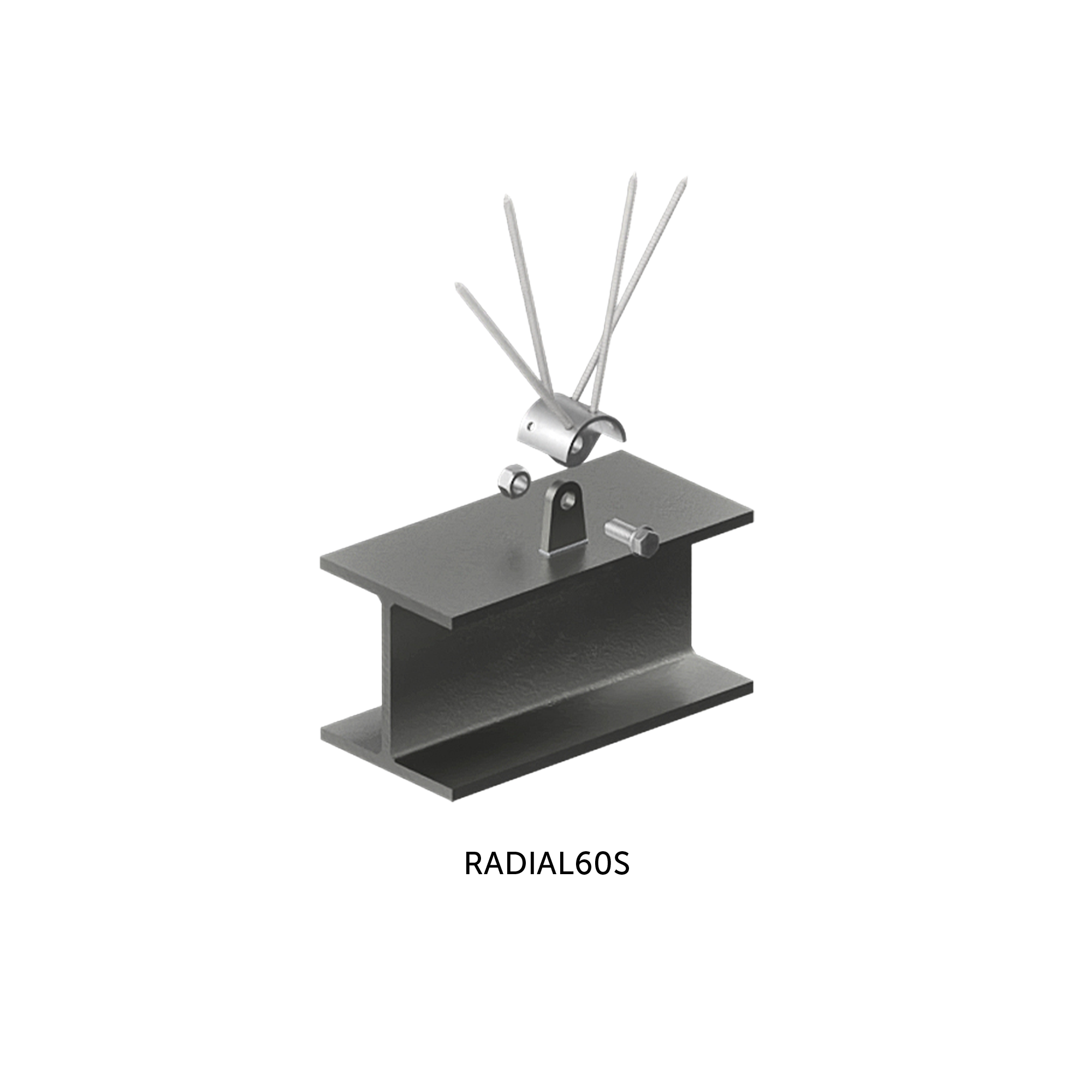

Dzięki systemowi RADIAL możliwe jest tworzenie solidnych i niezawodnych połączeń, mających zastosowanie do ścian, belek i słupów. Dzięki temu idealnie nadaje się do stosowania w hybrydowych konstrukcjach drewniano-stalowych, w tym w bardziej skomplikowanych zastosowaniach, takich jak siodła gerbera i połączenia przegubowe.

W przeciwieństwie do innych łączników do belek drewnianych i płyt, RADIAL jest optymalny do budowy prefabrykowanych budynków modułowych. Jego zdolność do integracji bez wpływu wizualnego pozwala zachować czyste linie i nowoczesne projekty, niezbędne we współczesnej architekturze modułowej.

Łączniki RADIAL wykonane są ze stali węglowej S355 z obróbką powierzchniową Fe/Zn12c, która została wybrana ze względu na jej wyjątkowe właściwości wytrzymałościowe i trwałość.

POLA ZASTOSOWAŃ

RADIAL doskonale dopasowuje się do różnych konfiguracji konstrukcyjnych, idealnie nadaje się do:

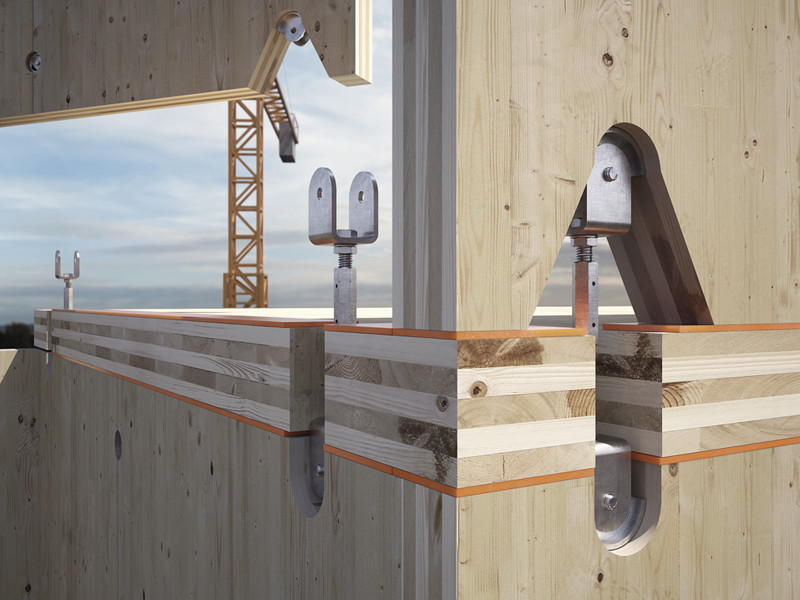

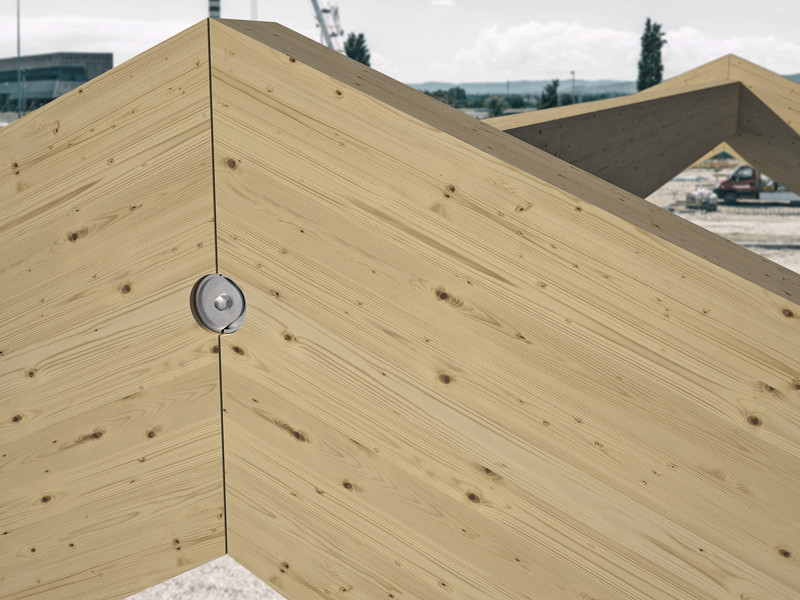

  • Połączeń między płytami CLT lub LVL, wytrzymałych we wszystkich kierunkach.

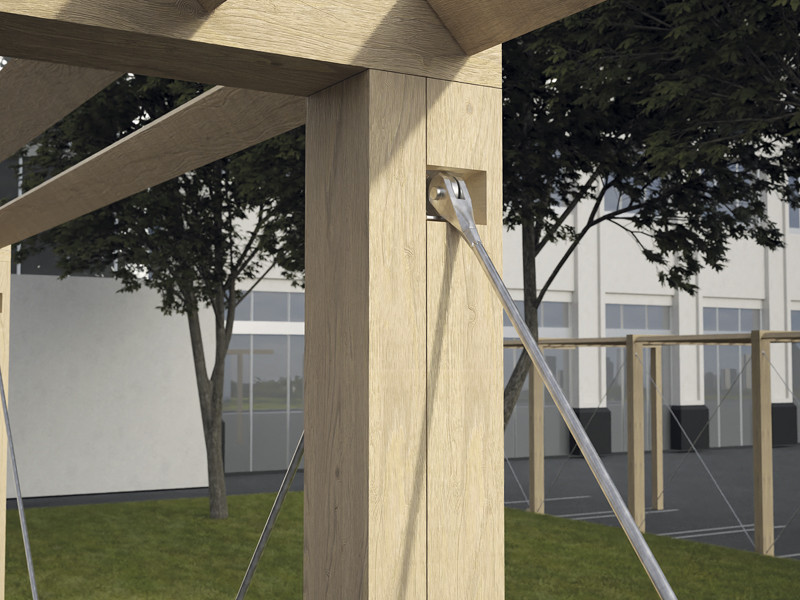

  • Połączeń przegubowych między belkami z drewna klejonego.
  • Systemów konstrukcyjnych wysoce prefabrykowanych i demontowalnych.

RADIAL przeznaczony jest do stosowania na:

  • Ścianach i stropach CLT lub LVL.

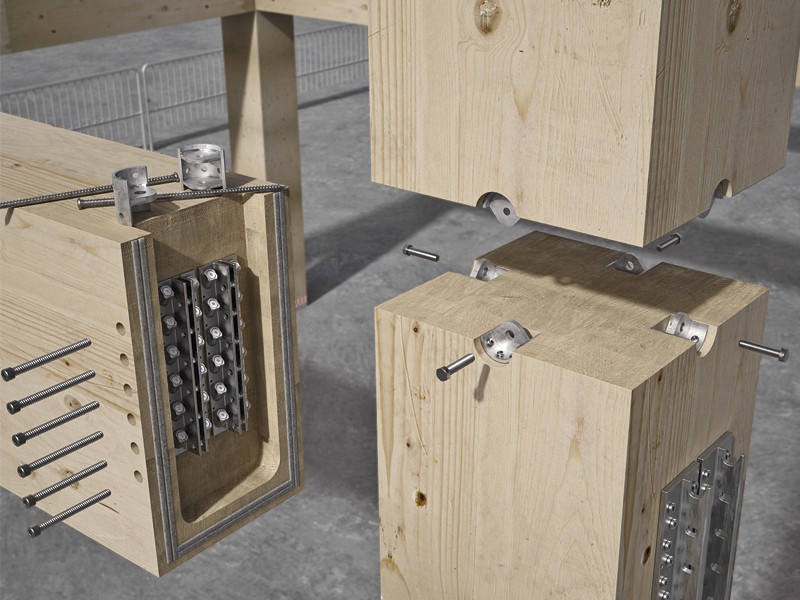

  • Belkach lub słupach z litego drewna, drewna klejonego lub LVL.

Dokumentacja

Karta techniczna
ETA Certificate

RADIAL

CODE B
[mm]
P
[mm]
H
[mm]
pcs.

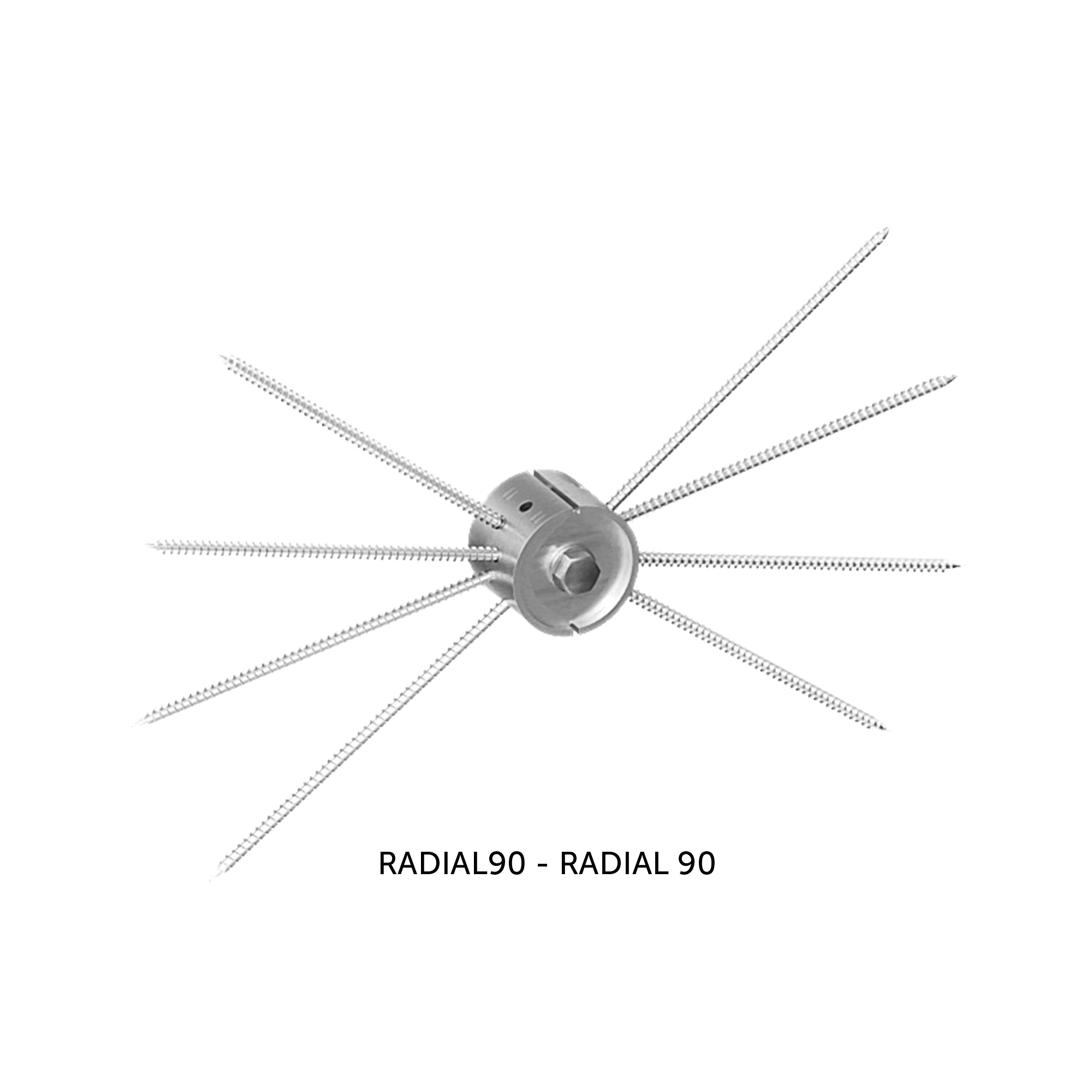

RADIAL90 New 90 65 74 10

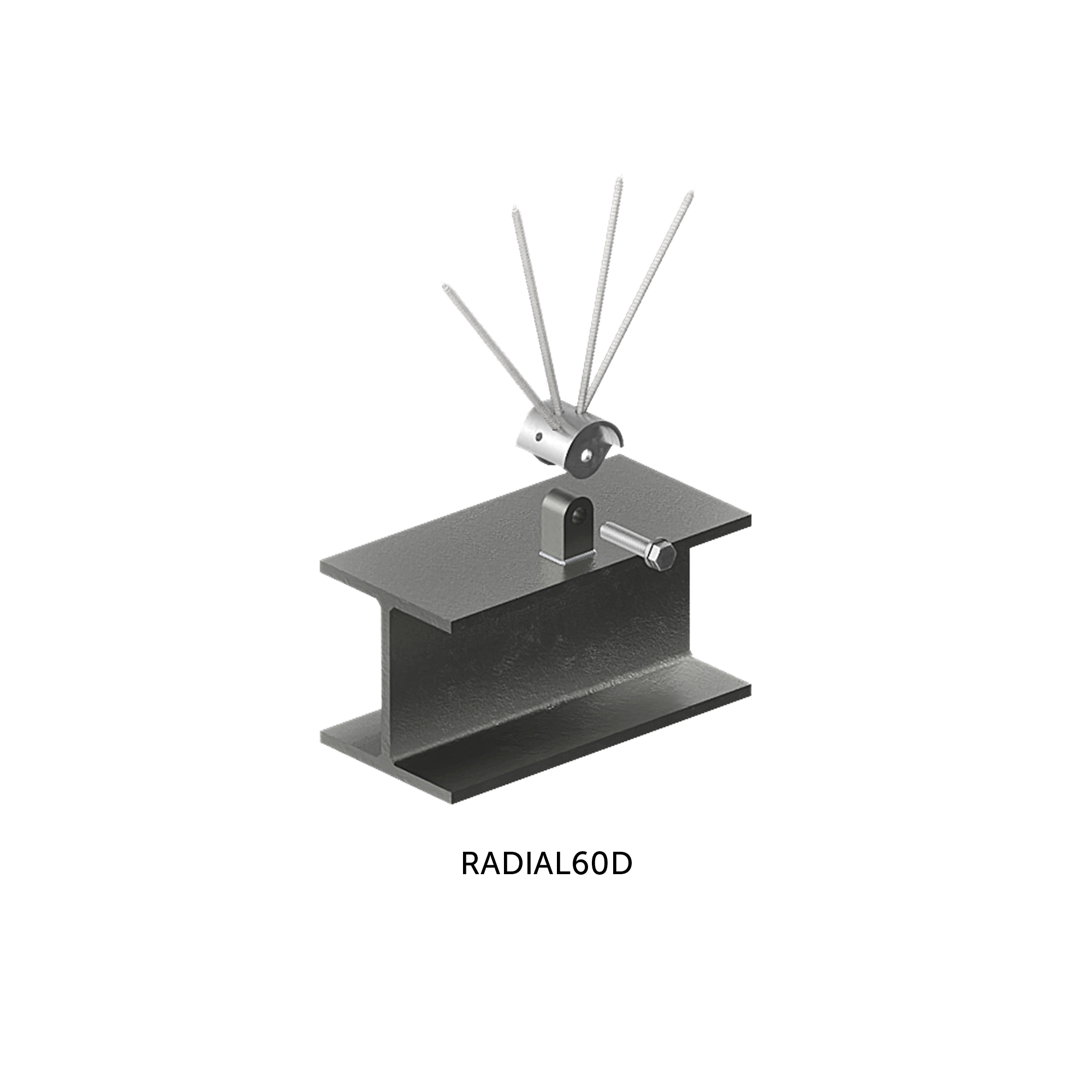

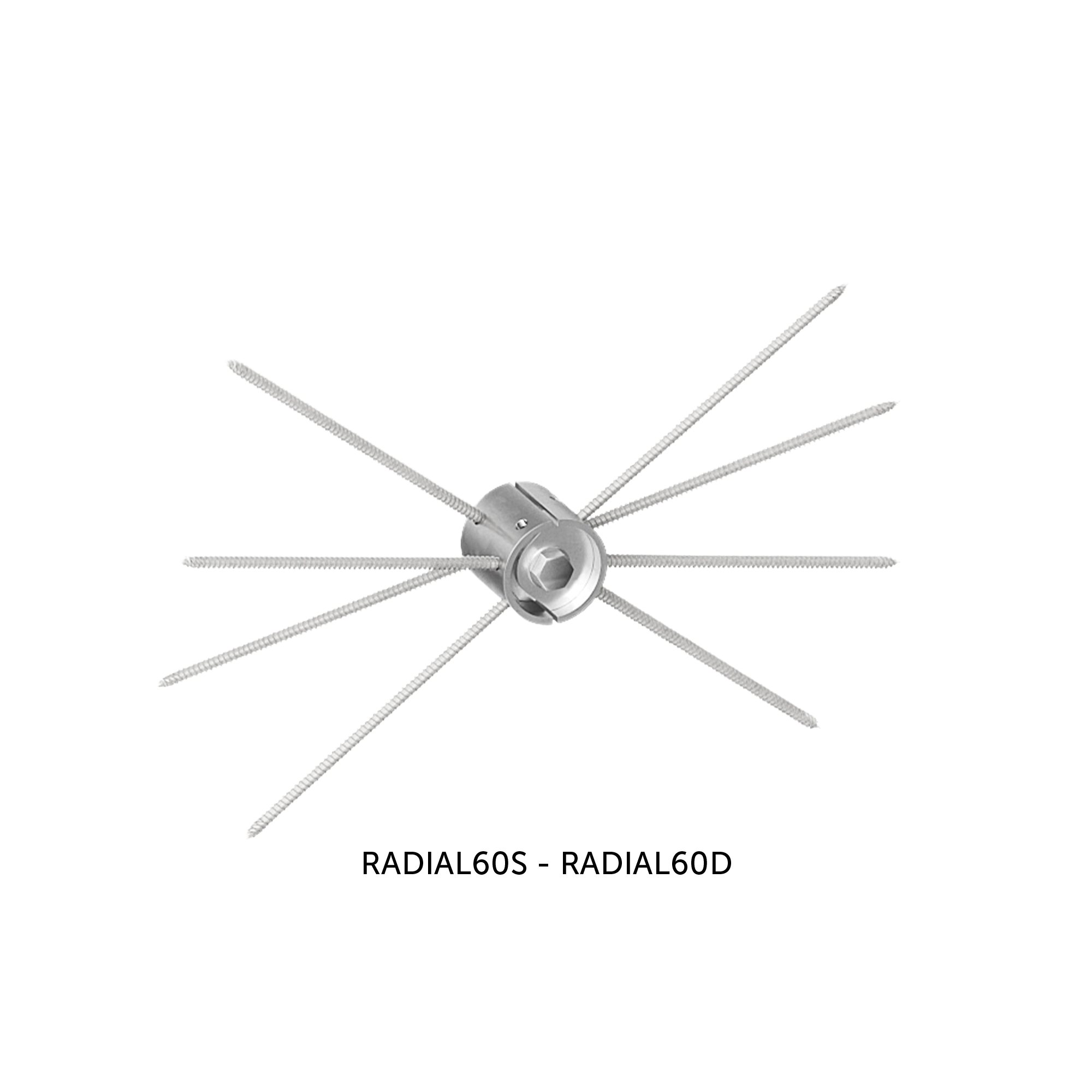

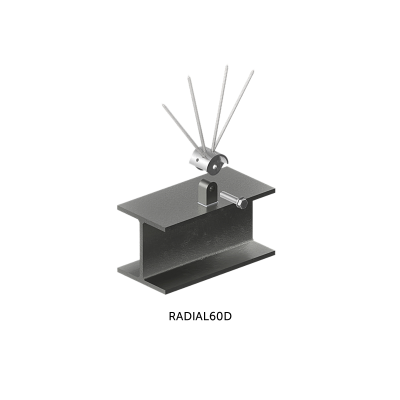

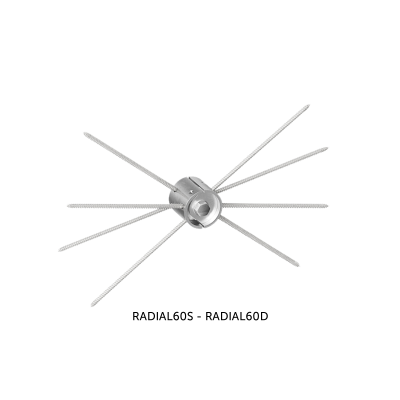

RADIAL60D New 60 55 49 10

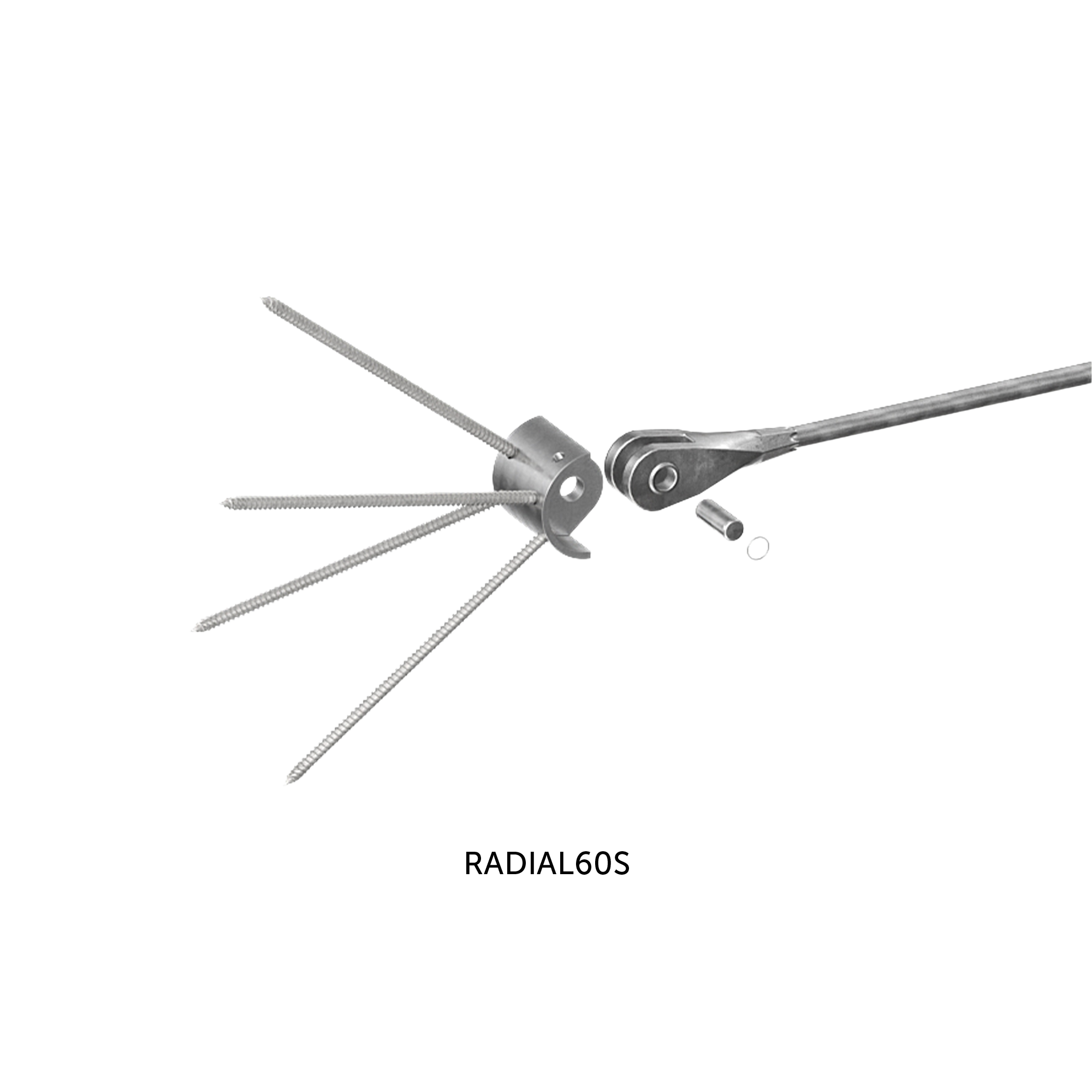

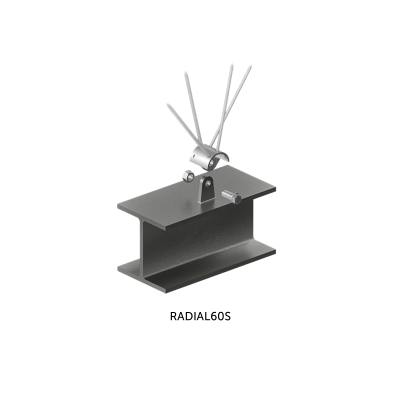

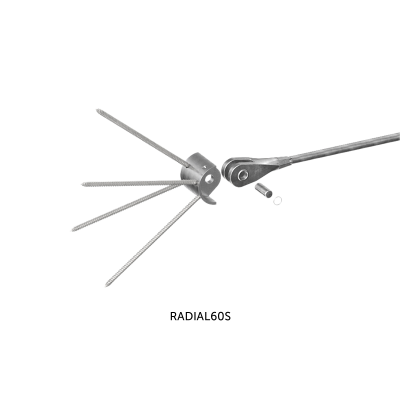

RADIAL60S New 60 55 49 10

RADIALKIT

CODE B
[mm]
H
[mm]
s
[mm]
pcs.

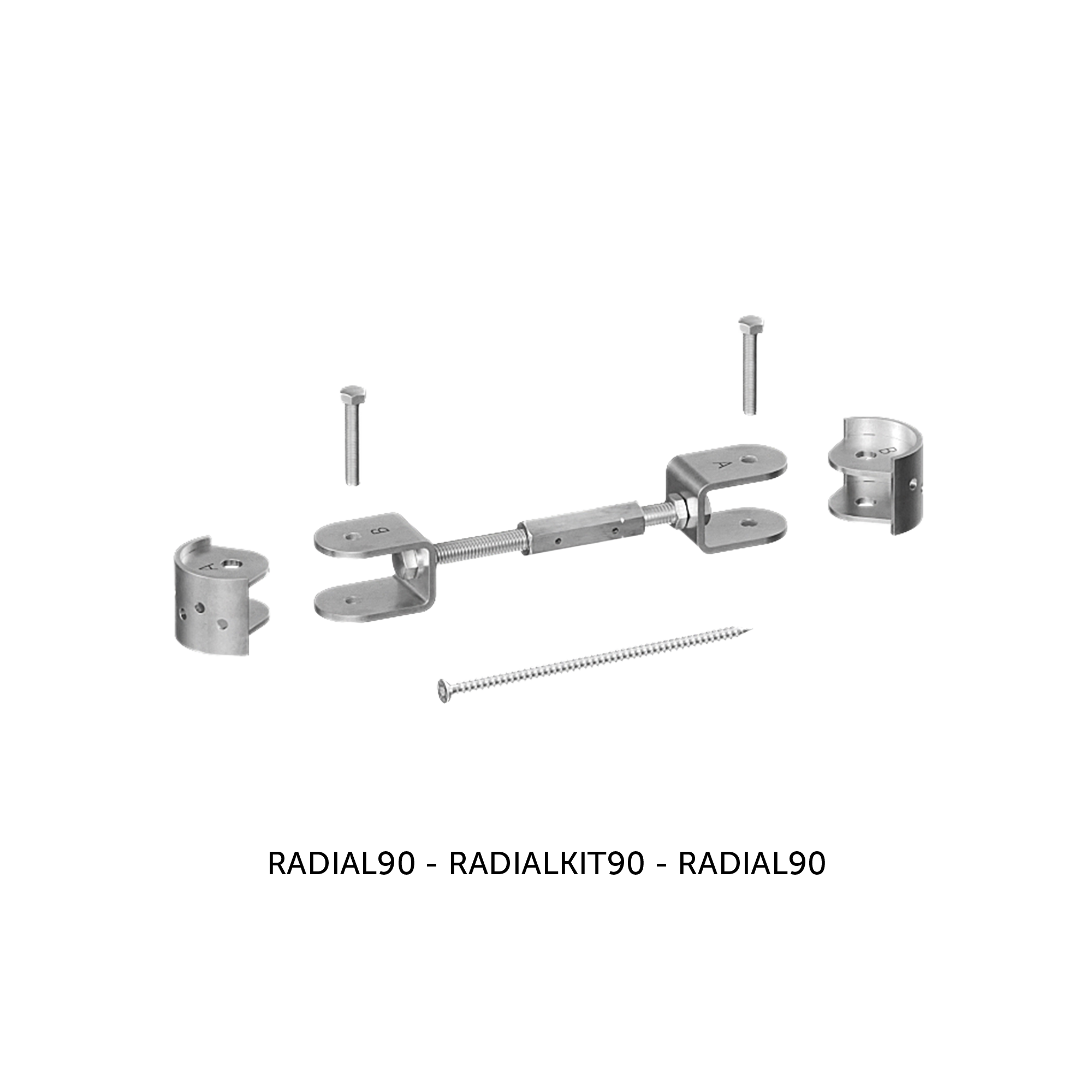

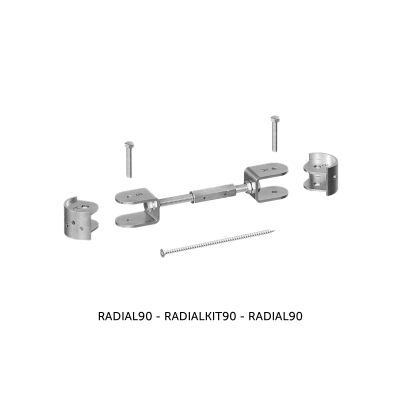

RADIALKIT90 New 60 60 6 5

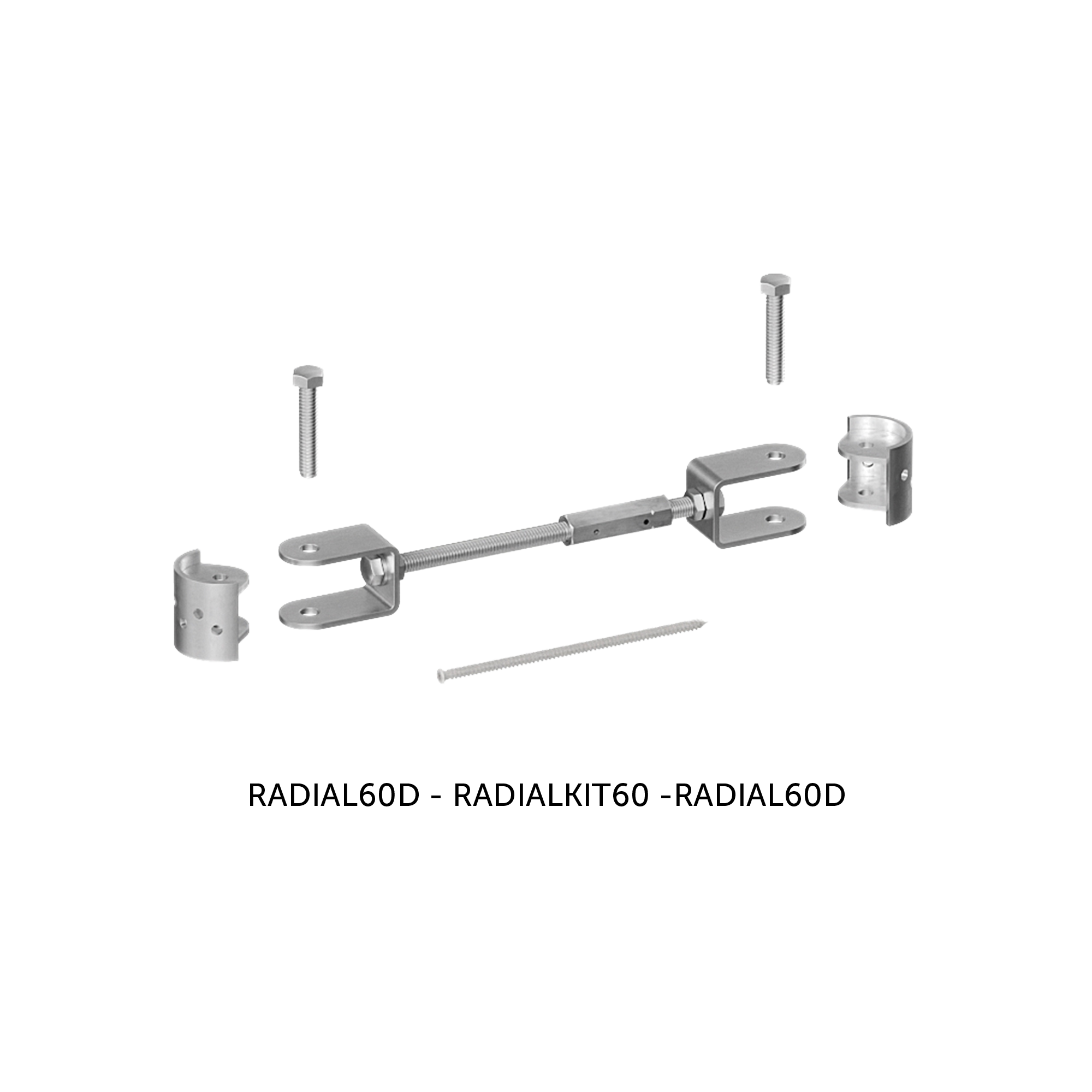

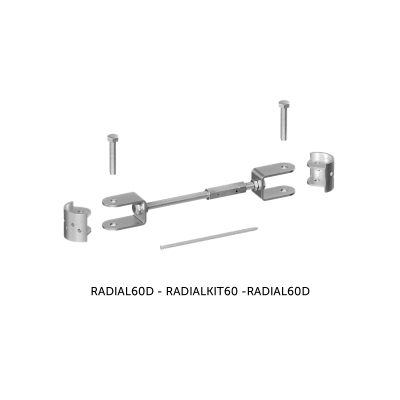

RADIALKIT60 New 40 51 5 5

RADBOLT

CODE d₁
[mm]
L
[mm]
SW pcs.
RADBOLT1260 New 12 60 - 50
RADBOLT1245 New 16 45 - 100
RADBOLT16140 New 16 70 - 25
RADBOLT1670 New 16 70 - 25
RADBOLT16160 New 16 160 - 25
RADBOLT16180 New 16 180 - 25
RADBOLT16200 New 16 200 - 25
RADBOLT16220 New 16 220 - 25
RADBOLT16240 New 16 240 - 25
RADBOLT16300 New 16 300 - 25
