LOCK T MINI
ŁĄCZNIK UKRYTY Z UCHWYTEM DREWNO-DREWNO

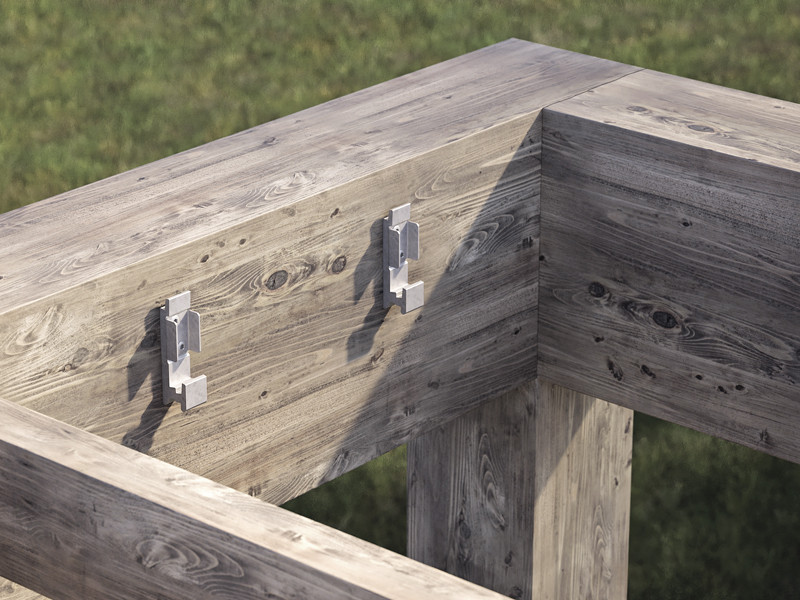

LOCK T MINI to innowacyjna płytka z uchwytem do całkowicie ukrytych połączeń drewno-drewno.
Łatwa do demontażu, przeznaczona jest do tworzenia niewielkich konstrukcji tymczasowych. Może być stosowana jako łącznik ukryty, również z elementami o zmniejszonym przekroju.

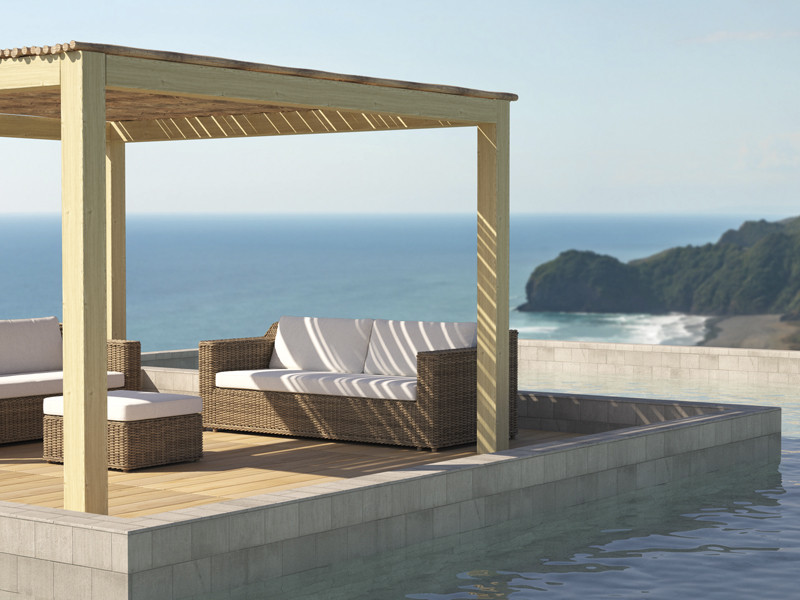

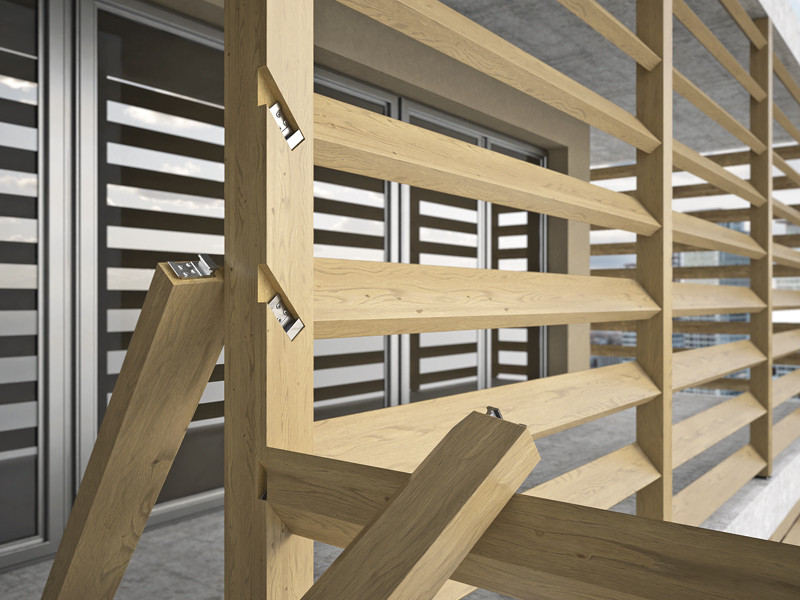

Optymalne dla małych konstrukcji, altan i mebli, zarówno w zastosowaniach wewnętrznych jak i zewnętrznych.
Opis
**LOCK T MINI: MOCNY, NIEZAWODNY, MOŻLIWY DO ZDEMONTOWANIA, IDEALNY DO ŚRODOWISK AGRESYWNYCH. **
LOCK T MINI składa się z trójwymiarowej płytki perforowanej ze stopu aluminium. Zapewnia doskonałą tolerancję montażu. Może być instalowany w różnych konfiguracjach, z frezowaniem w elemencie głównym lub belce drugorzędnej, w przypadku montażu ukrytego, lub bez specjalnych cięć, w przypadku montażu odkrytego.

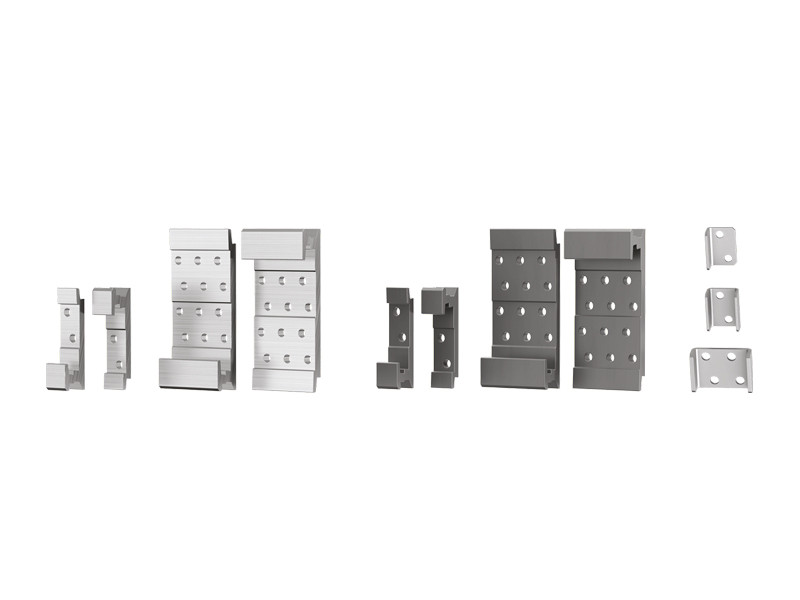

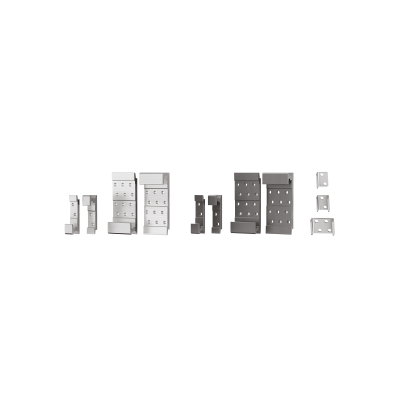

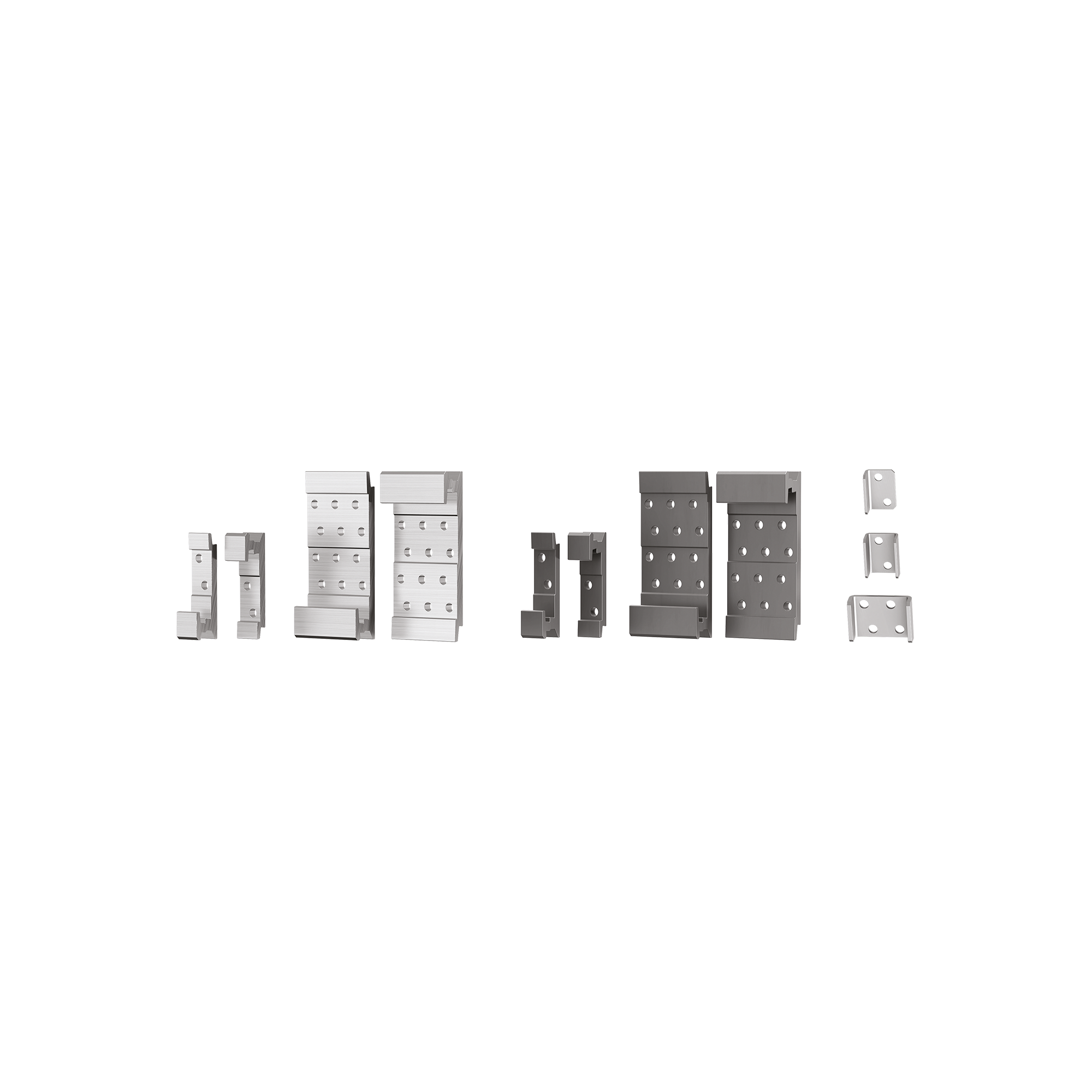

Płytka z uchwytem do połączeń drewno-drewno LOCK T MINI dostępna jest w dwóch wersjach: standardowej lub EVO, malowanej na ekskluzywny kolor czarnego grafitu. Obie wersje mogą być stosowane z trzema odmianami wkrętów: ze stali nierdzewnej martenzytycznej, ze stali węglowej oraz z powłoką C4 EVO. Idealna kombinacja łącznika z wkrętem spełnia wszystkie wymagania dotyczące mocowania, z myślą o środowisku agresywnym lub obecności agresywnego drewna zawierającego taninę, takiego jak kasztan i dąb.
Boczne płytki mocujące LOCK STOP i wkręt uniemożliwiający wysunięcie pionowe umożliwiają uzyskanie certyfikowanych wytrzymałości we wszystkich kierunkach w każdej konfiguracji.
Połączenie z frezowaniem w elemencie głównym umożliwia spełnienie wymagań w zakresie odporności ogniowej.
Dzięki montażowi za pomocą jednego rodzaju wkrętu, montaż LOCK T MINI jest łatwy i szybki. Obie części łącznika mogą być wstępnie zamontowane na elementach drewnianych poza miejscem budowy, bez konieczności mocowania na miejscu.
Dokumentacja
-
Karta techniczna
-
LOCK: Wybór łącznika i przewodnik po trwałości
-
ETA Certificate
-
FILE CAD
-
File BIM.ifc
-
File BIM.rfa
-
LOCK Calculator – Spreadsheet according to Eurocode 1995
-
LOCK Calculator – Spreadsheet according to NDS (USA building code)
