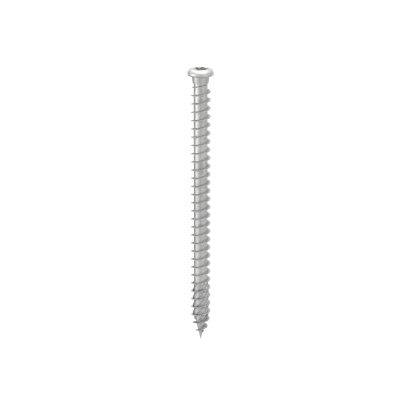

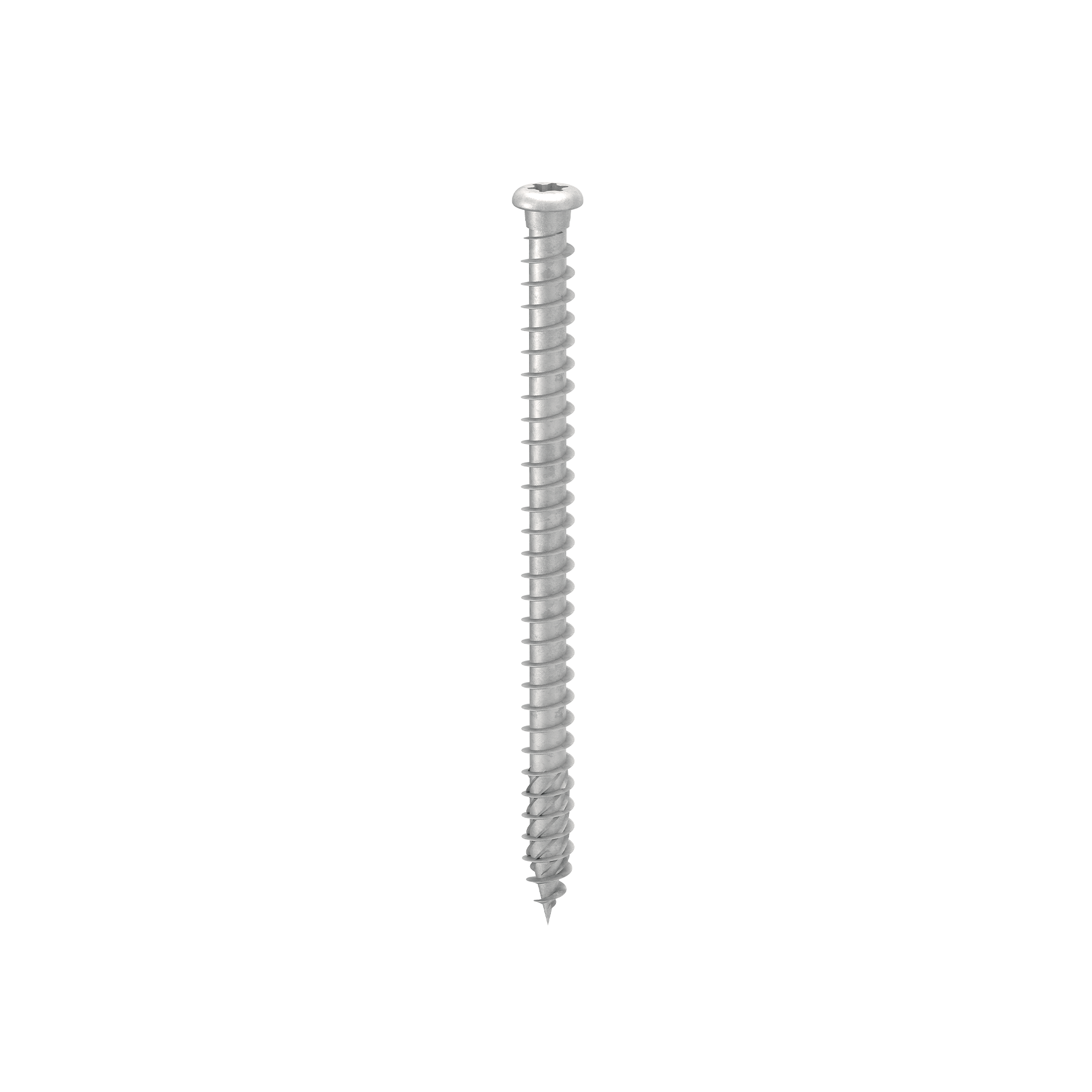

LBS HARDWOOD EVO
Klasa wytrzymałości na korozję atmosferyczną (C4) powłoki C4 EVO przebadana przez Szwedzki Instytut Badawczy RISE. Powłoka odpowiednia do stosowania na drewnie o poziomie kwasowości (pH) powyżej 4, takim jak jodła, modrzew i sosna (patrz str. 314).
Specjalna końcówka z wypukłymi elementami tnącymi. Certyfikacja ETA-11/0030 pozwala na jego stosowanie do drewna twardego o wysokiej gęstości, całkowicie bez nawiercania. Homologowany dla zastosowań w konstrukcjach obciążanych w dowolnym kierunku w odniesieniu do włókna.

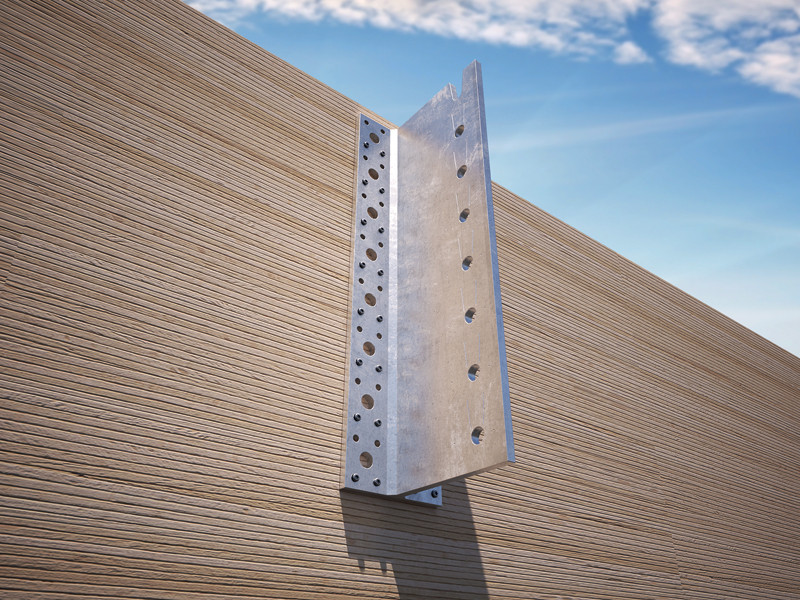

Średnica wewnętrznego rdzenia wkręta została powiększona w porównaniu do wersji LBS, umożliwiając wkręcanie w drewno o wyższej gęstości. Podkładka cylindryczna przeznaczona jest do mocowania elementów mechanicznych oraz uzyskiwania efektu zazębienia z otworem w płytce, co gwarantuje doskonałe parametry statyczne.
Dokumentacja
-
Karta techniczna
- Karta techniczna Chinese
- Karta techniczna Croatian
- Karta techniczna Czech
- Karta techniczna Dutch
- Karta techniczna English Eurocode 5
- Karta techniczna English USA NDS
- Karta techniczna Finnish
- Karta techniczna French
- Karta techniczna German
- Karta techniczna Greek
- Karta techniczna Hungarian
- Karta techniczna Italian
- Karta techniczna Korean
- Karta techniczna Norwegian
- Karta techniczna Polish
- Karta techniczna Portuguese
- Karta techniczna Romanian
- Karta techniczna Russian
- Karta techniczna Slovak
- Karta techniczna Slovene
- Karta techniczna Spanish
- Karta techniczna Swedish
-
ICC-ES Evaluation report USA
-
ETA Certificate
-
FILE CAD
-
File BIM.ifc
-
File BIM.rfa
LBS HARDWOOD EVO
| CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| LBSHEVO580 | - | 5 | 80 | 76 | 0.2 | 3 1/8'' | 3'' | TX20 | 200 | |
| LBSHEVO5100 | - | 5 | 100 | 96 | 0.2 | 4'' | 3 3/4'' | TX20 | 200 | |
| LBSHEVO5120 | - | 5 | 120 | 116 | 0.2 | 4 3/4'' | 4 9/16'' | TX20 | 200 | |
| LBSHEVO760 | - | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 | |
| LBSHEVO780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 | |
| LBSHEVO7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 | |
| LBSHEVO7120 | - | 7 | 120 | 115 | 0.28 | 4 3/4'' | 4 1/2'' | TX30 | 100 | |
| LBSHEVO7160 | - | 7 | 160 | 155 | 0.28 | 6 1/4'' | 6 1/8'' | TX30 | 100 | |
| LBSHEVO7200 | - | 7 | 200 | 195 | 0.28 | 8'' | 7 11/16'' | TX30 | 100 |
