JIG VGU
WZORNIK JIG VGU JIG VGU

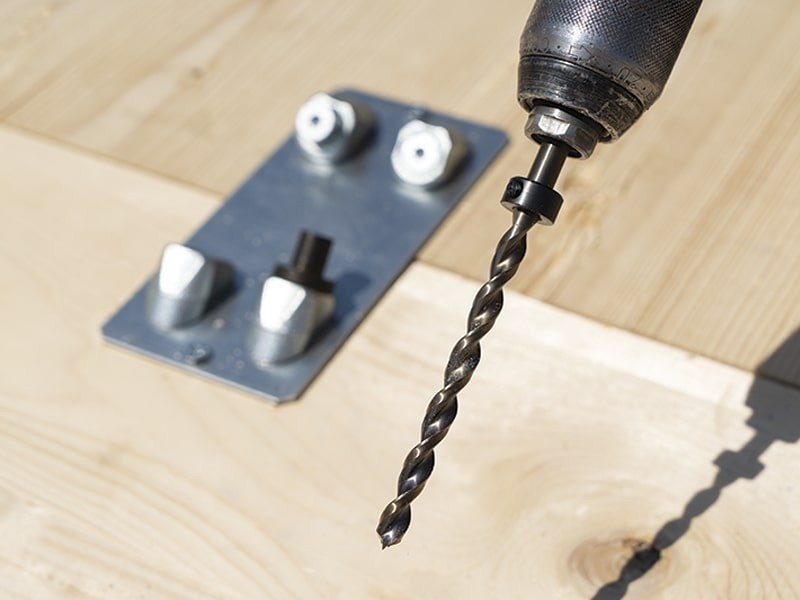

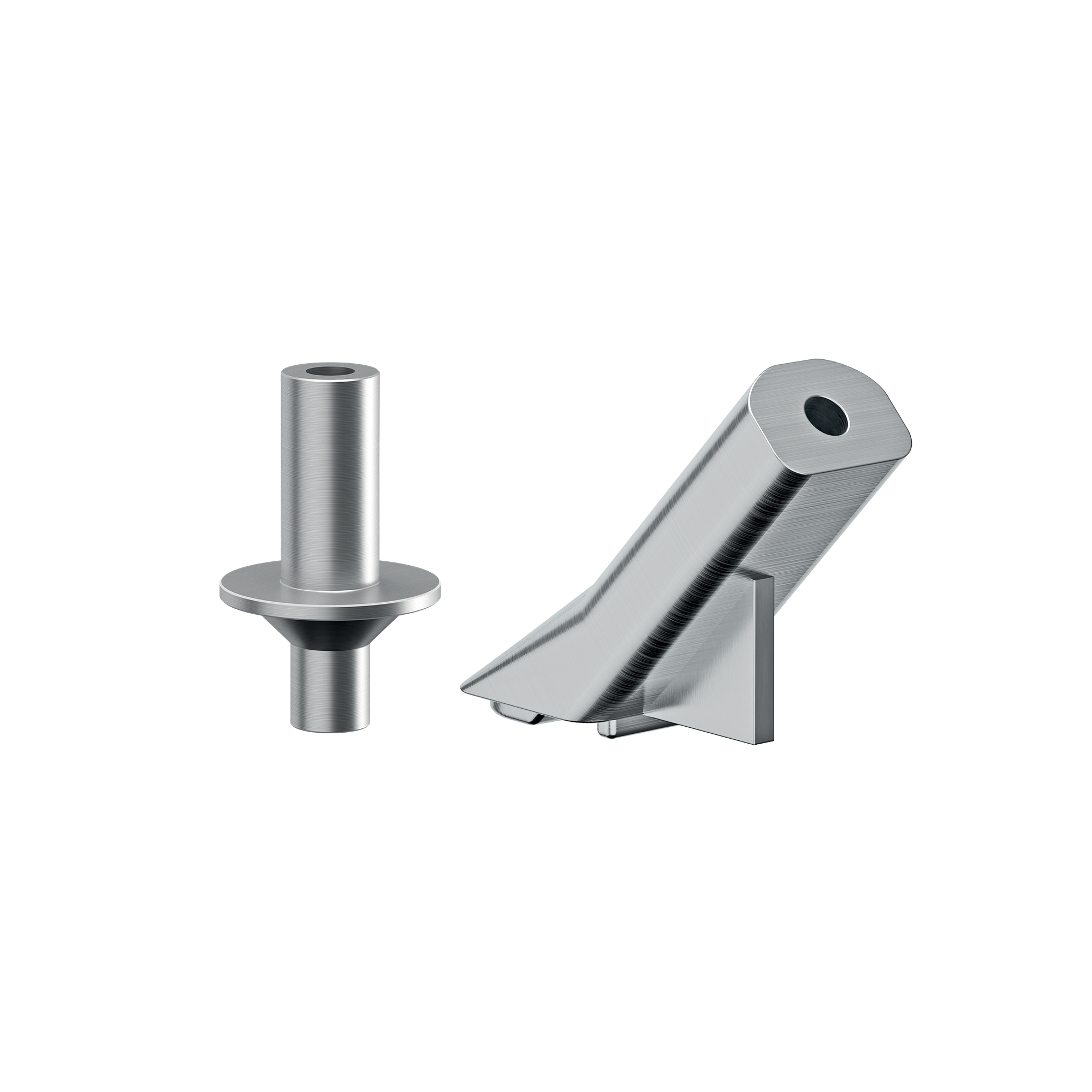

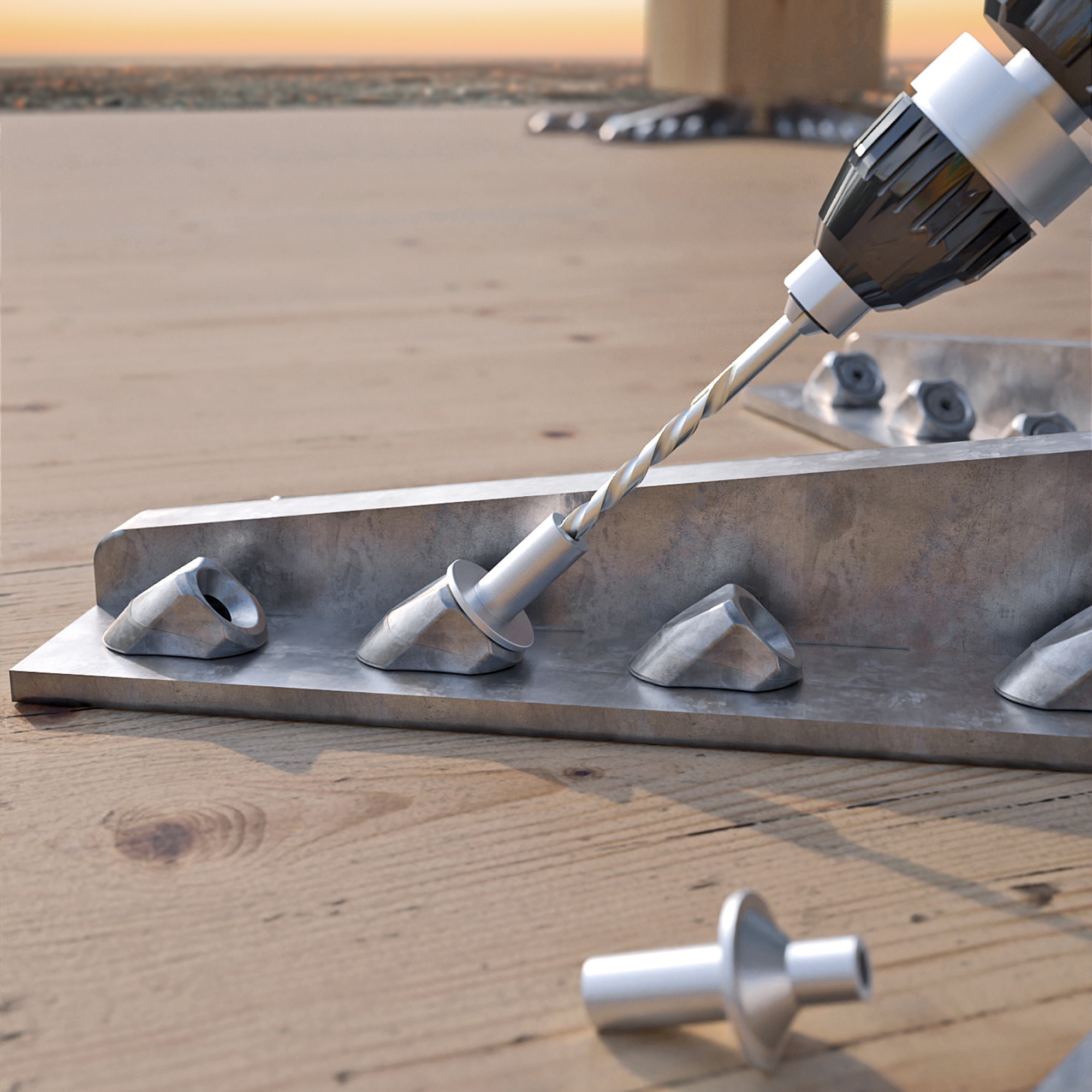

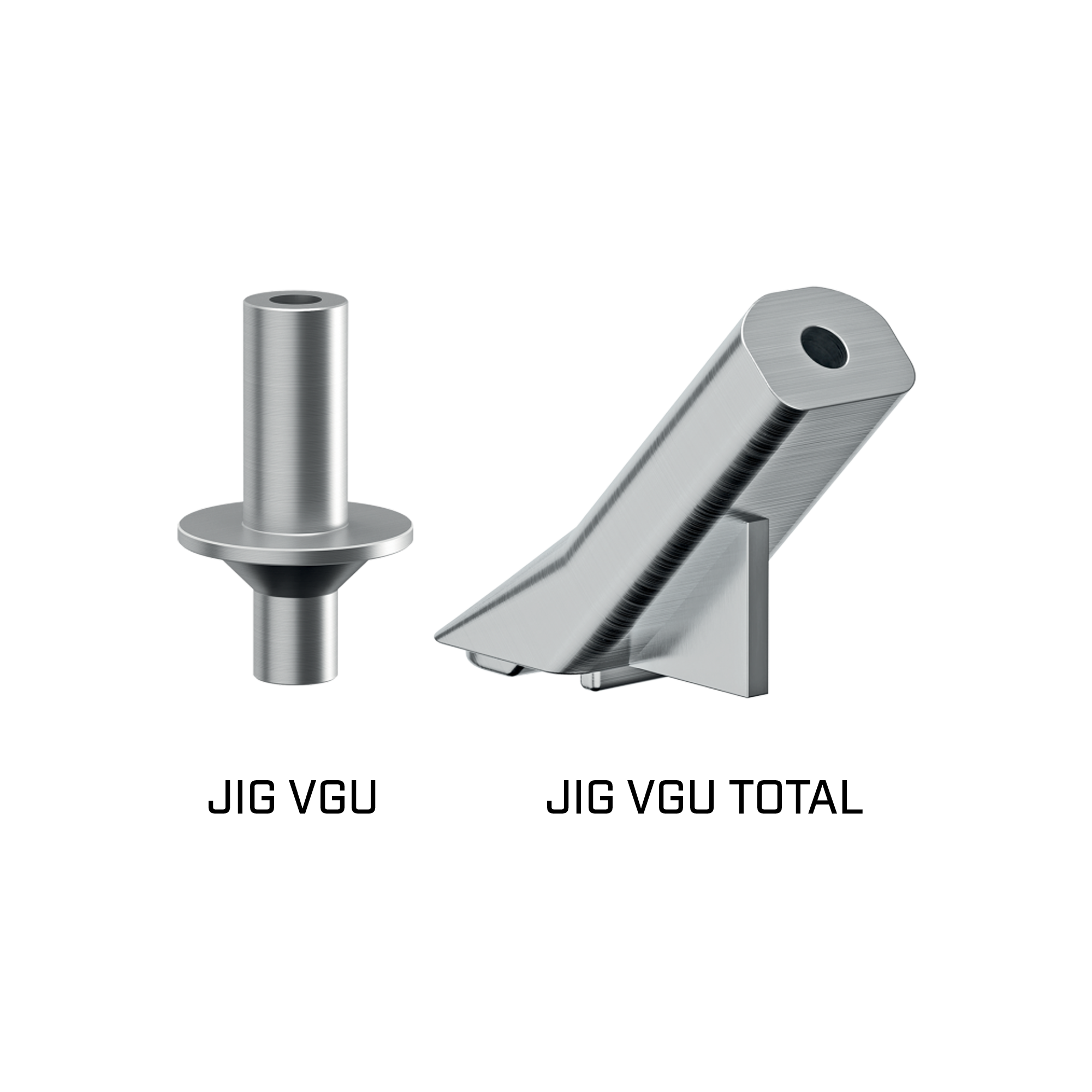

Wzorniki JIG VGU i JIG VGU TOTAL to narzędzia niezbędne do wiercenia otworów wstępnych lub otworów prowadzących z myślą o precyzyjnym i idealnie wyrównanym montażu wkrętów VGS o średnicy 9, 11 i 13 mm w poszczególnych podkładkach VGU

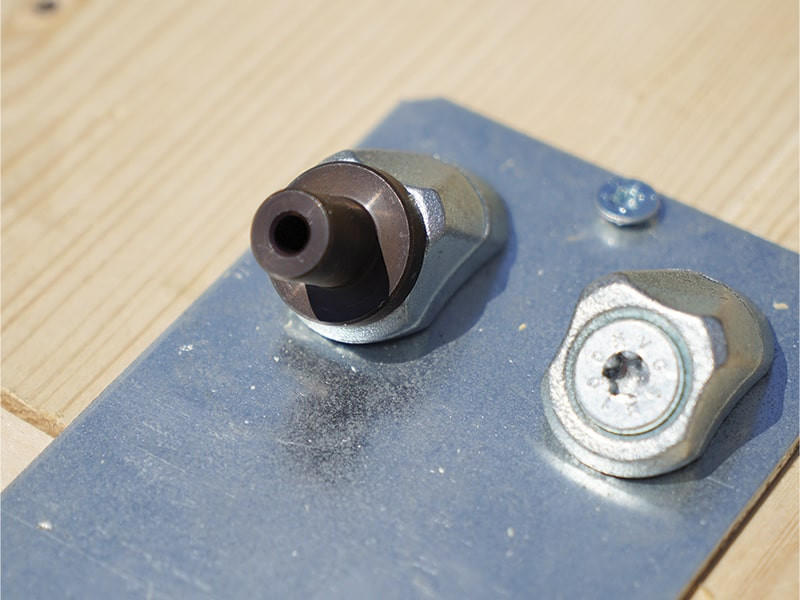

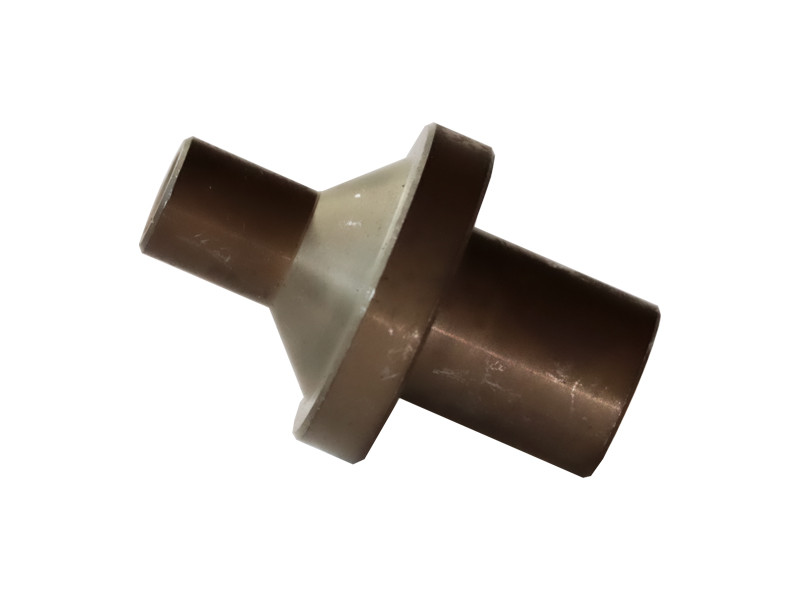

JIG VGU: do stosowania wyłącznie z podkładką VGU, co jest niezbędnym rozwiązaniem we wszystkich zastosowaniach, w których jest ona spawana do płyty (np. SPIDER)

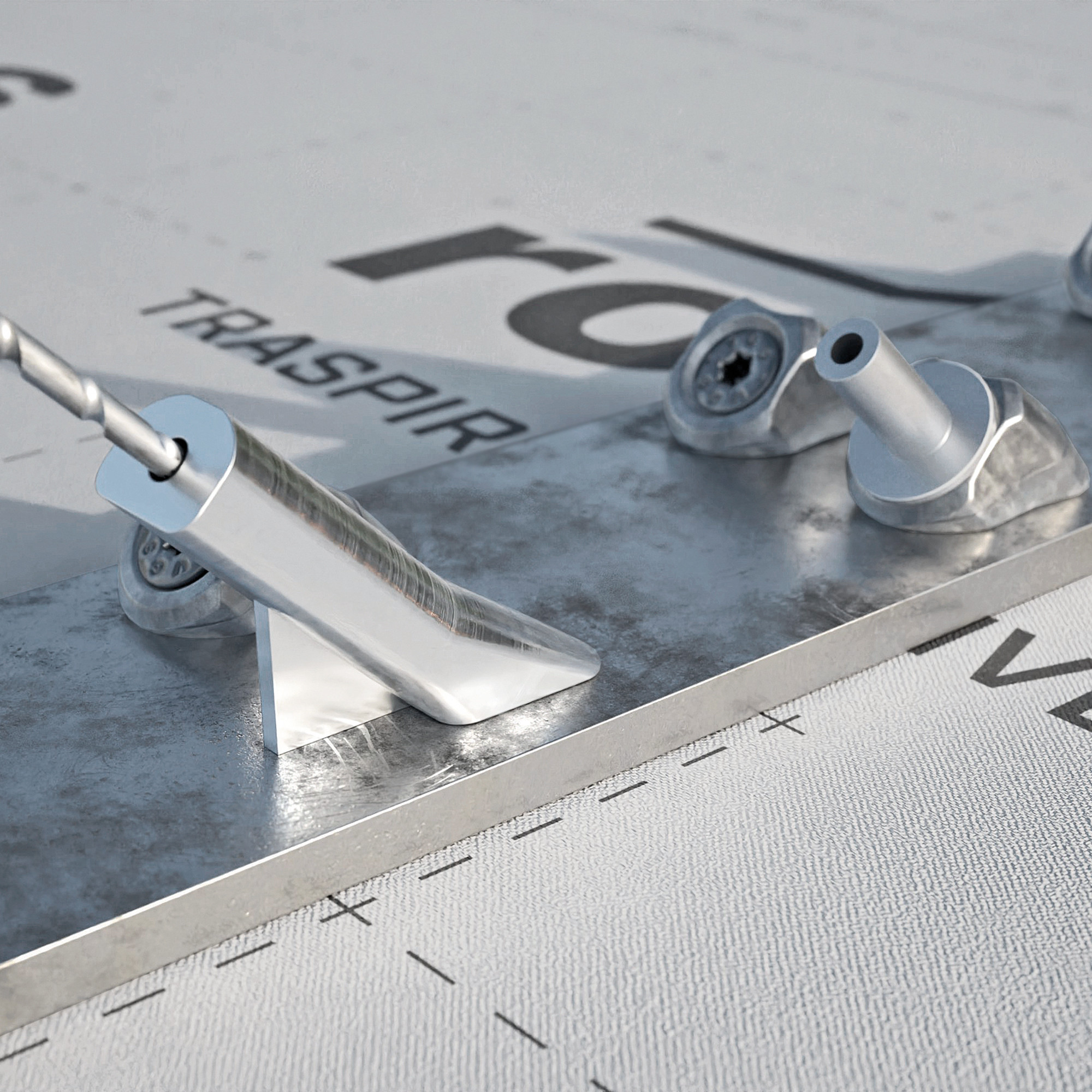

JIG VGU TOTAL to rozwinięcie systemu: nie wymaga podkładki VGU w celu wykonania otworu wstępnego, co stanowi idealne rozwiązanie również w przypadku miejsc niewygodnych lub ograniczonej przestrzeni
Dokumentacja
-
Karta techniczna
JIG VGU
| CODE | version | d
[mm]
|
pcs. |
|---|---|---|---|
| JIGVGU945 | VGU945 | 5 | 1 |
| JIGVGU1145 | VGU1145 | 6 | 1 |
| JIGVGU1345 | VGU1345 | 8 | 1 |
JIG VGU TOTAL
| CODE | description | pcs. |
|---|---|---|
| JIGVGU945T | PRE-DRILL JIG VGU945 | 1 |
| JIGVGU1145T | PRE-DRILL JIG VGU1145 | 1 |
| JIGVGU1345T | PRE-DRILL JIG VGU1345 | 1 |

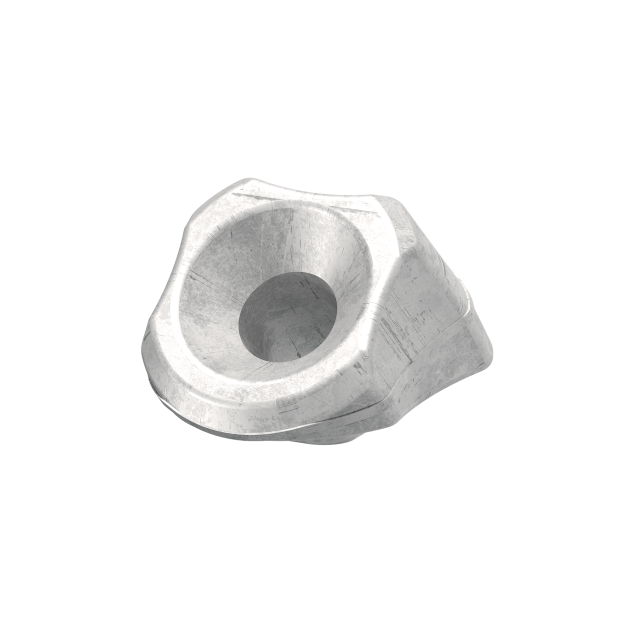

VGU
| CODE | d
[mm]
|
pcs. |
|---|---|---|
| F2108005 | 5 | 10 |
| F2108006 | 6 | 10 |
| F2108008 | 8 | 10 |
