XYLOFON WASHER
PODKŁADKA SEPARUJĄCA DO WKRĘTA DO DREWNA
XYLOFON WASHER jest izolatorem akustycznym w przypadku połączeń drewno-drewno wkrętami lub kątownikami przy siłach rozciągających. Stosowana jako element do wygłuszania połączeń metalowych, pozwala uniknąć mostków akustycznych i nie odkształca się wraz z upływem czasu dzięki właściwościom mieszanki poliuretanowej.
Podkładka zwiększa efekt zagłębienia w połączeniu, poprawiając parametry statyczne detalu.
ZASTOSOWANIE

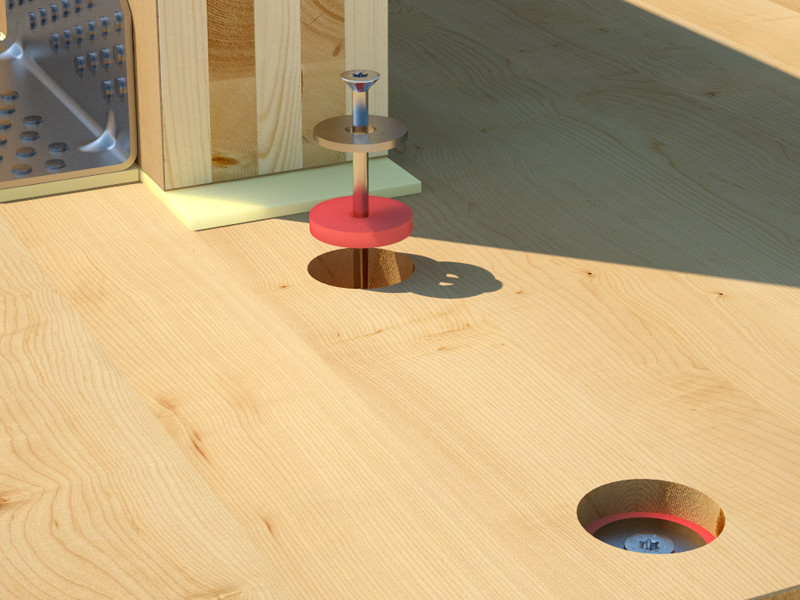

• Jako izolator akustyczny w połączeniach drewno-drewno z wkrętami metalowymi

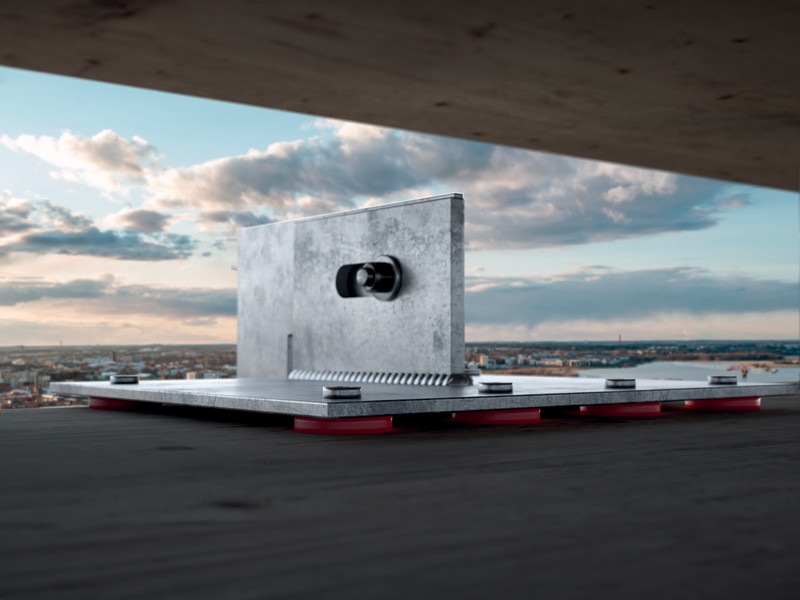

• Umieszczana pomiędzy kątownikami przy siłach rozciągających a podłogami i ścianami drewnianymi
Opis
Teoretyczne oszacowanie redukcji drgań dla konkretnych konfiguracji wynosi 18 dB.
POBIERZ INSTRUKCJĘ TECHNICZNĄ
Produkt wolny od VOC lub substancji szkodliwych dla ludzi i środowiska.
Dokumentacja
-
Karta techniczna

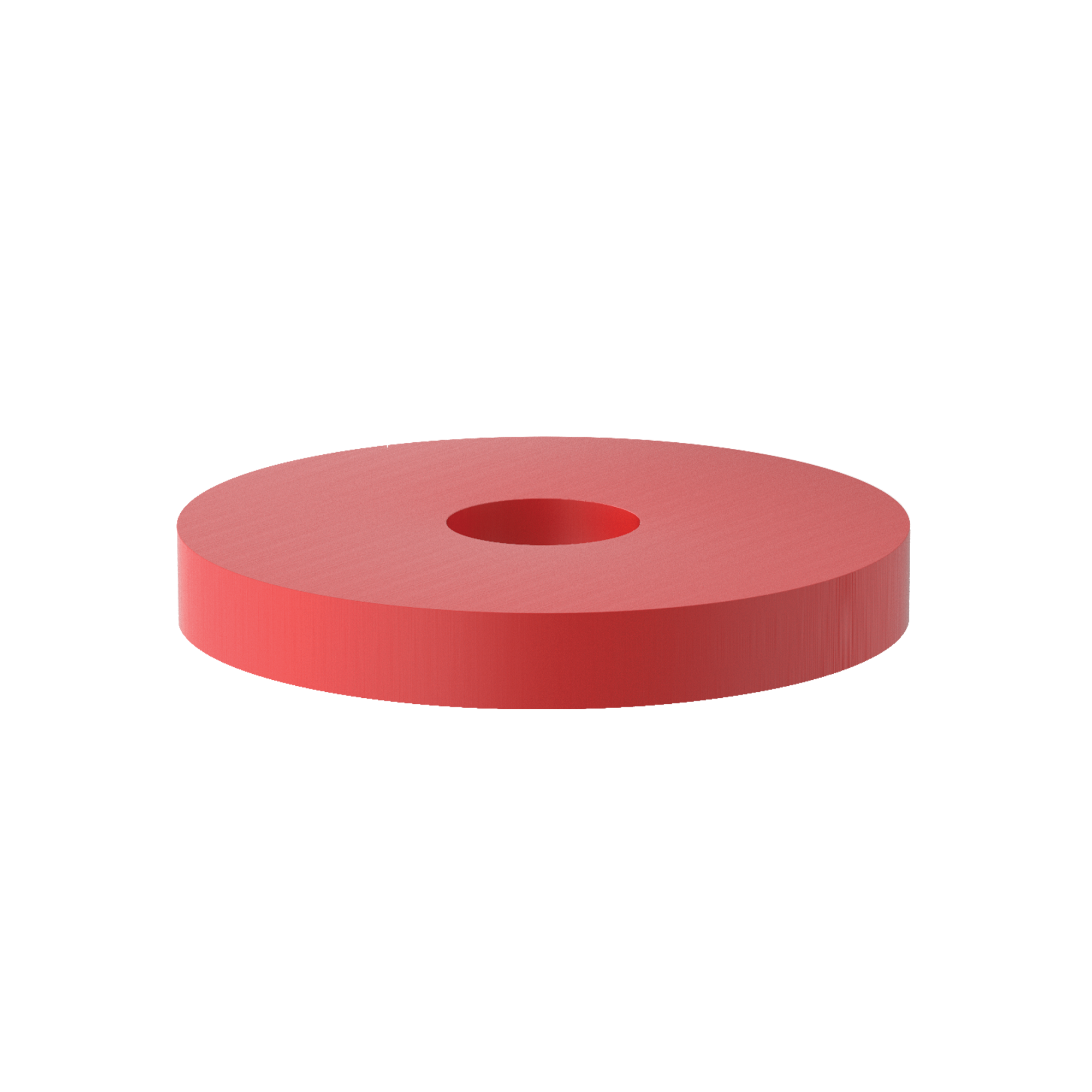

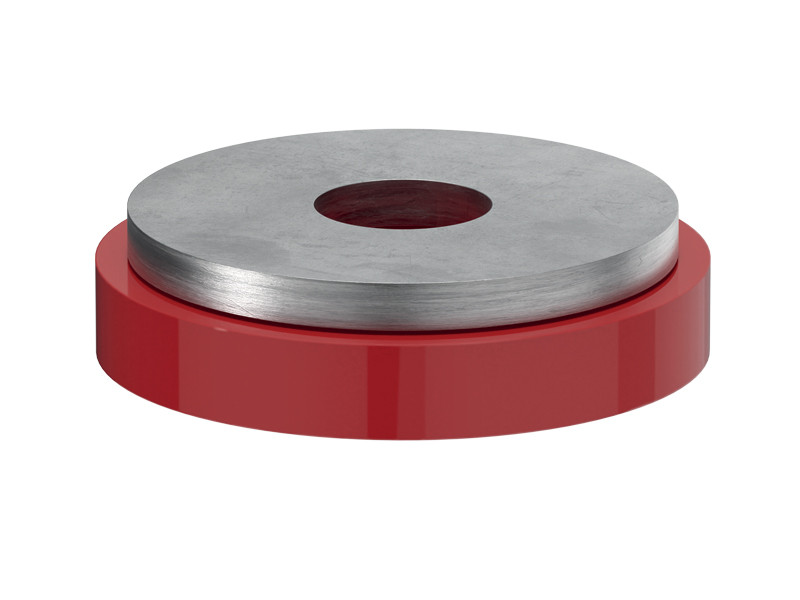

XYLOFON WASHER - SCREWS
| CODE | measures
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|
| XYLW803811 | Ø8 - Ø10 | 6 | 50 |
XYLOFON WASHER - WHT
| CODE | d₁
[mm]
|
P
[mm]
|
B
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| XYLW806060 | 23 | 60 | 60 | 6 | 10 |
| XYLW808080 | 27 | 80 | 80 | 6 | 10 |
| XYLW8080140 | 30 | 80 | 140 | 6 | 1 |
