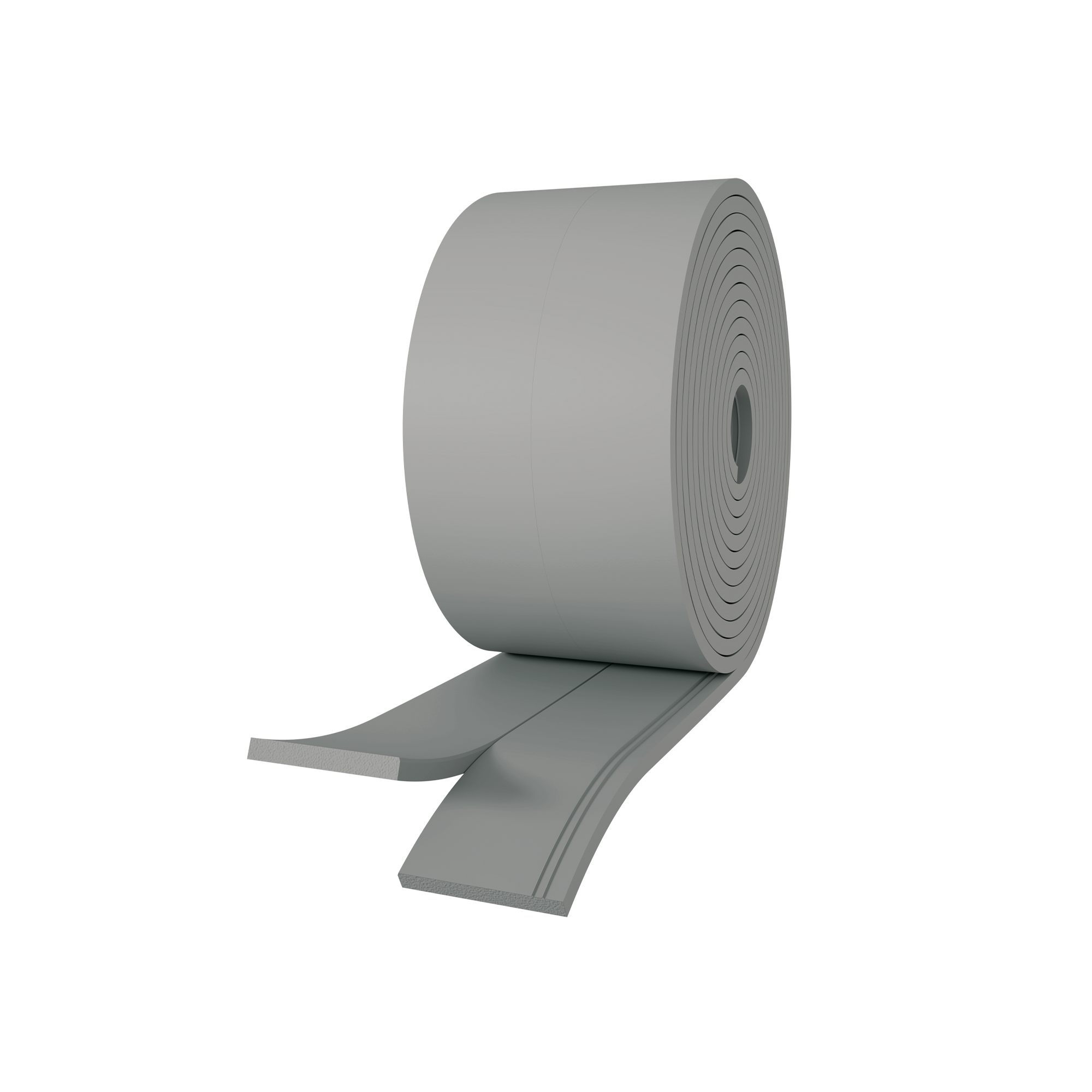

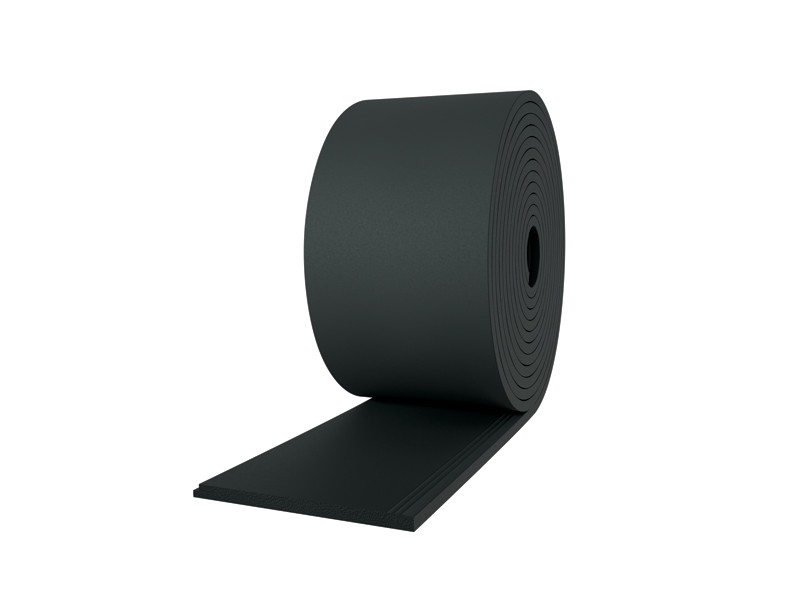

PIANO
PIANO to materiał do izolacji akustycznej, który redukuje drgania i zapewnia dobry komfort akustyczny, zarówno w stropach lekkich, jak i w bardziej złożonych budynkach o dużych obciążeniach.
Certyfikowany zgodnie z ETA, dostępny jest w 5 wersjach pokrywających zastosowanie w szerokim zakresie obciążeń, od podłóg pływających po budynki wielokondygnacyjne.
Niektóre wersje są wstępnie przycięte, aby uzyskać większą liczbę dostępnych szerokości przy użyciu tego samego produktu. PIANO jest rozpoznawalny dzięki różnym geometriom i kolorom, które określają możliwe do zastosowania obciążenia.
ZASTOSOWANIE

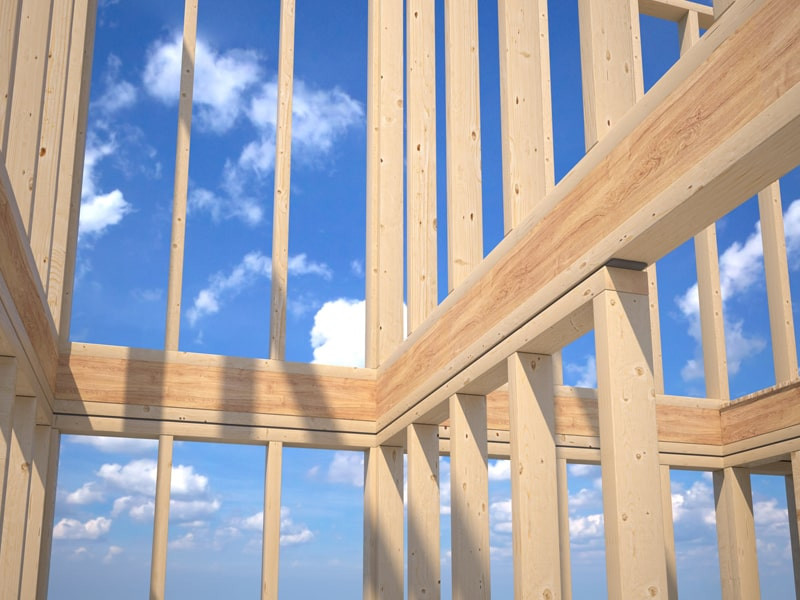

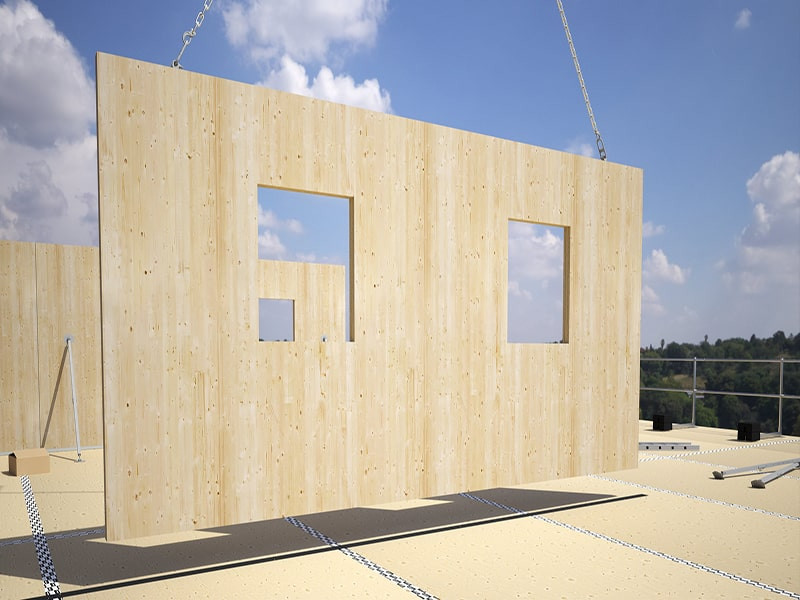

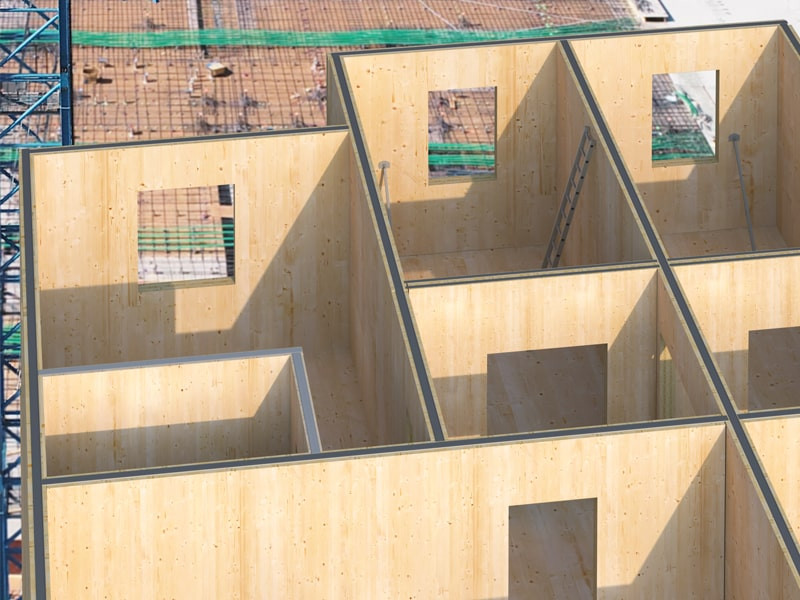

- Stropy lekkie, ściany szkieletowe, konstrukcje ramowe i lite, takie jak CLT lub LVL
- Przy użyciu PRIMER SPRAY lub DOUBLE BAND, może być układany również na łatach
Dzięki ekspandowanej i wytłaczanej mieszance EPDM, PIANO jest materiałem do izolacji akustycznej, oferującym wartości poprawy izolacyjności akustycznej powyżej 4 dB.
Opis
CHARAKTERYSTYKA
- Elastyczna mieszanka EPDM jest w stanie skompensować rozszerzalność drewna i konstrukcji
- Tłumik drgań: PIANO tłumi drgania zarówno w warunkach statycznych jak i dynamicznych, dzięki zdolności do pochłaniania i rozpraszania energii systemu
- Wysoka trwałość, stabilność chemiczna i odporność na promieniowanie UV
- Dostępny w 5 wersjach, przy czym niektóre są wstępnie przycięte, różniących się kolorem i obciążeniami akustycznymi
- Kompaktowy przekrój zapewnia większą stabilność na zgniatanie
- Nie zawiera VOC
- Po rygorystycznym procesie regulacyjnym został przetestowany i certyfikowany zgodnie z ETA 23/0193
Aby uzyskać informacje dotyczące działania PIANO w obecności wkrętów i gwoździ oraz testów na połączeniach drewno-drewno

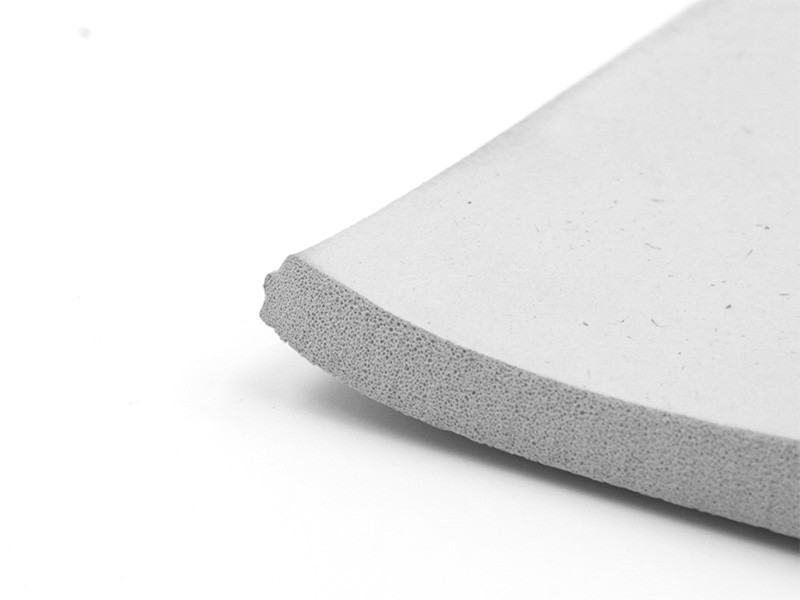

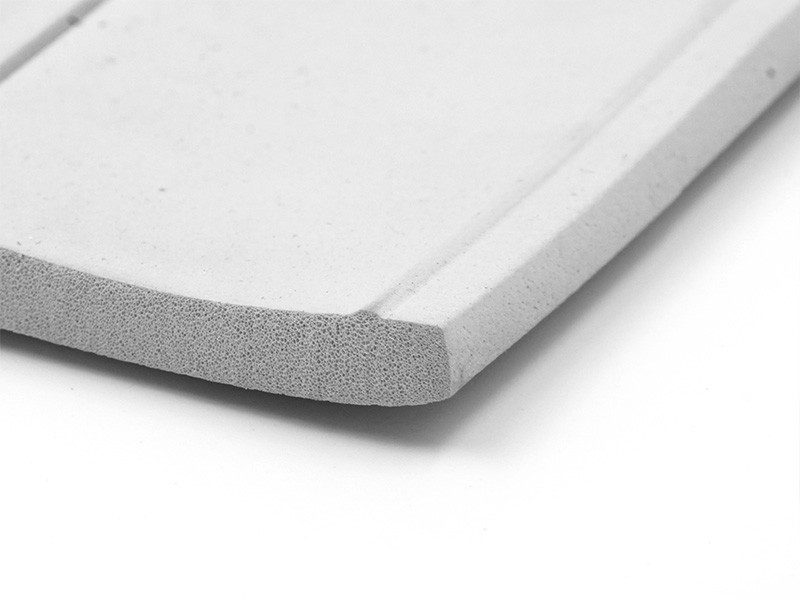

PIANO A
Do niewielkich obciążeń i lekkich konstrukcji.
Właściwości użytkowe
Przetestowana poprawa izolacyjności akustycznej: Δl,ij (3): > 4 dB
Maksymalne obciążenie możliwe do zastosowania (obniżenie 3 mm): 0,15 N/mm²
Obciążenie akustyczne: 0,008 do 0,052 N/mm²

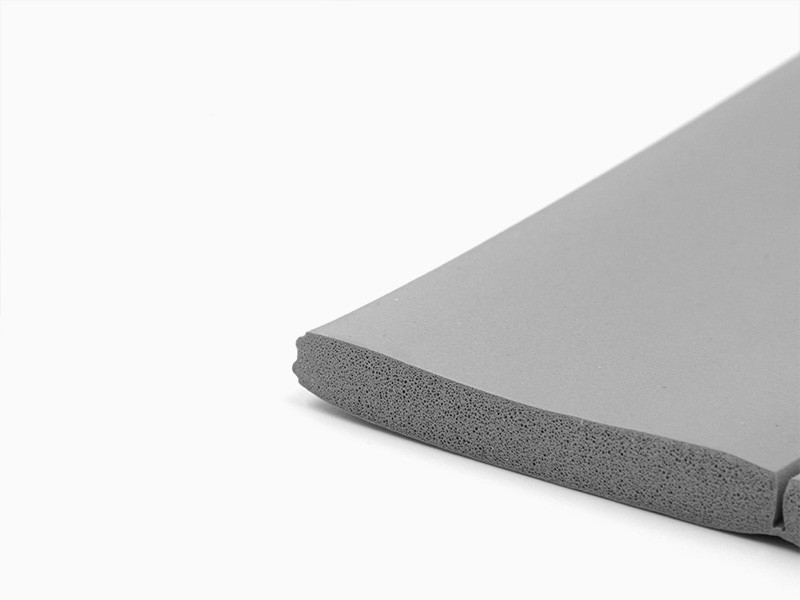

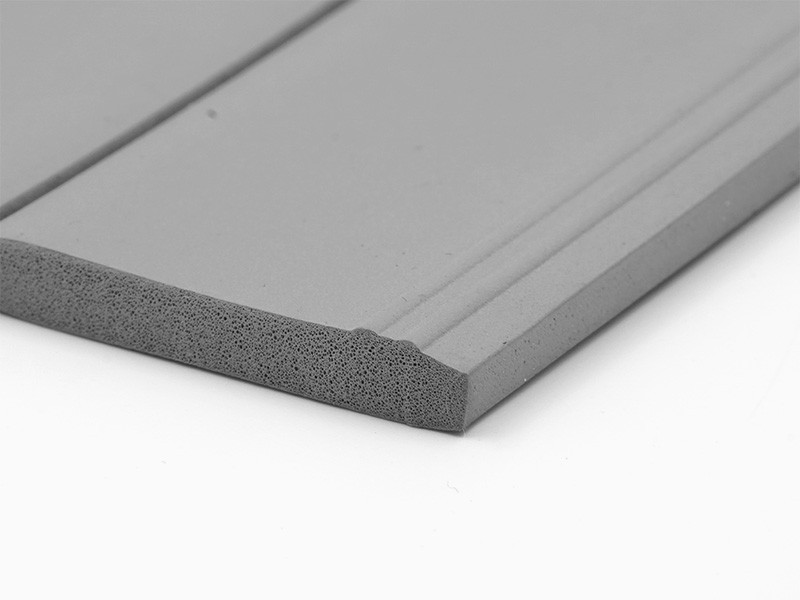

PIANO B
Do niewielkich obciążeń i lekkich konstrukcji.
Właściwości użytkowe
Przetestowana poprawa izolacyjności akustycznej: Δl,ij (3): > 4 dB
Maksymalne obciążenie możliwe do zastosowania (obniżenie 3 mm): 0,15 N/mm²
Obciążenie akustyczne: 0,008 do 0,052 N/mm²

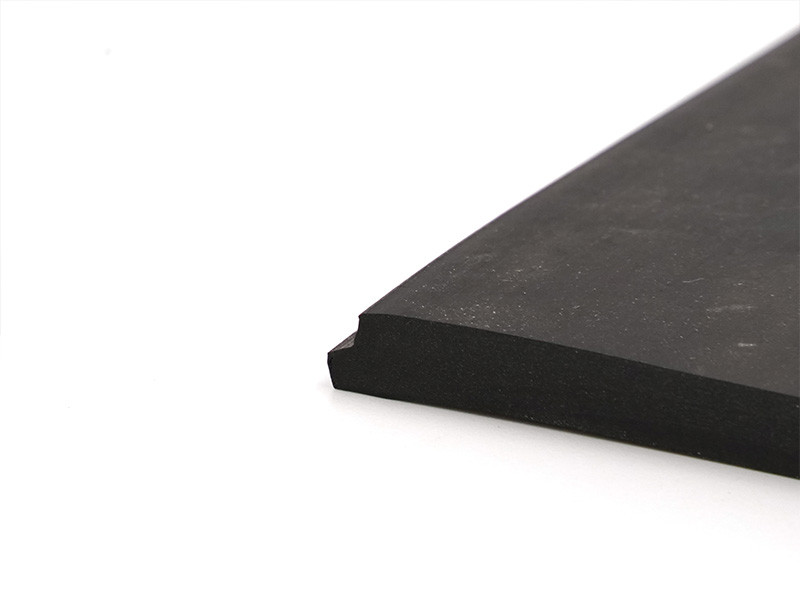

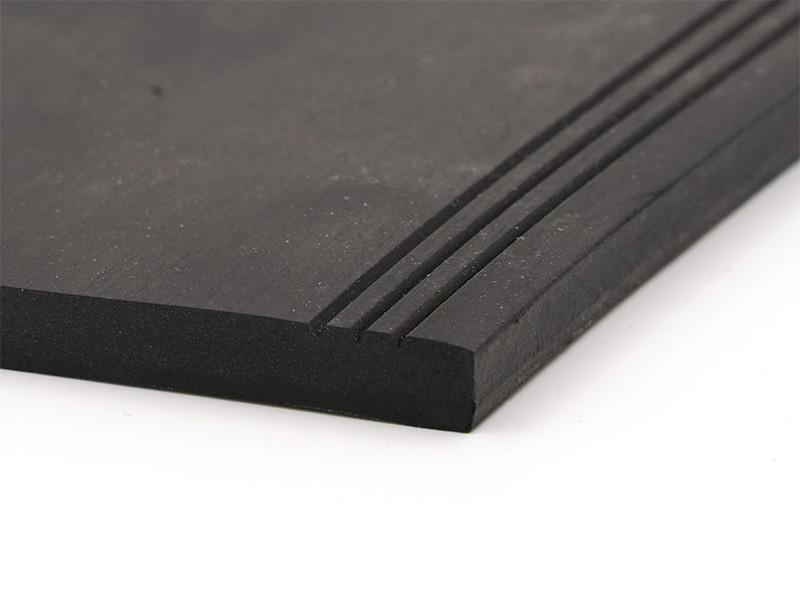

PIANO C
Do średnich obciążeń.
Właściwości użytkowe
Przetestowana poprawa izolacyjności akustycznej: Δl,ij (3): > 4 dB
Maksymalne obciążenie możliwe do zastosowania (obniżenie 3 mm): 12,07 N/mm²
Obciążenie akustyczne: 0,12 do 1,4 N/mm²

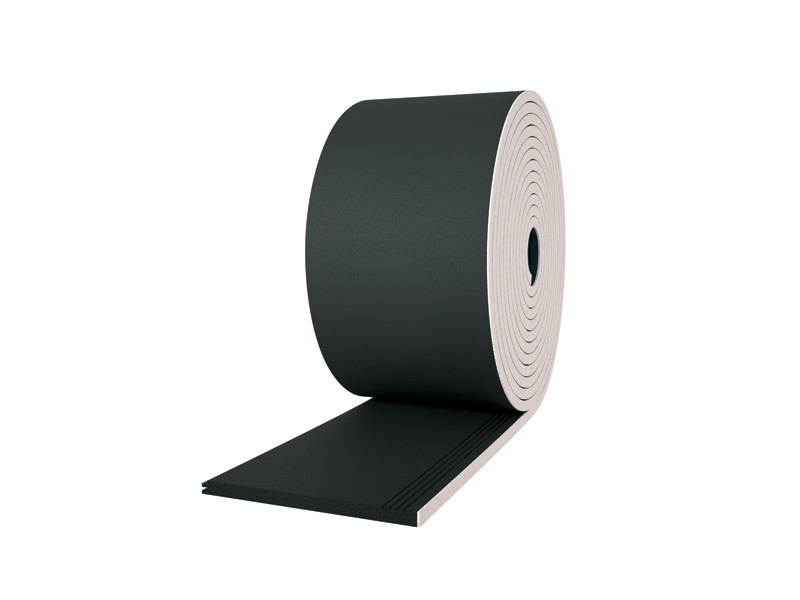

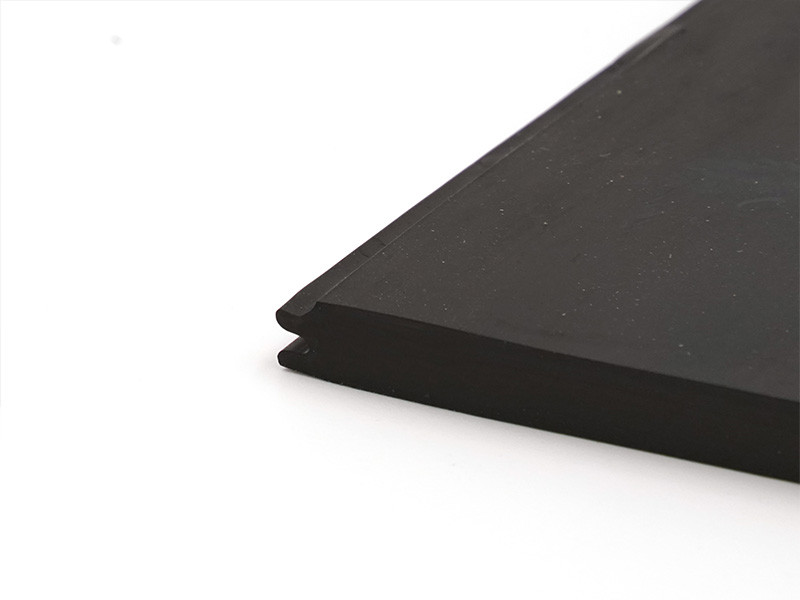

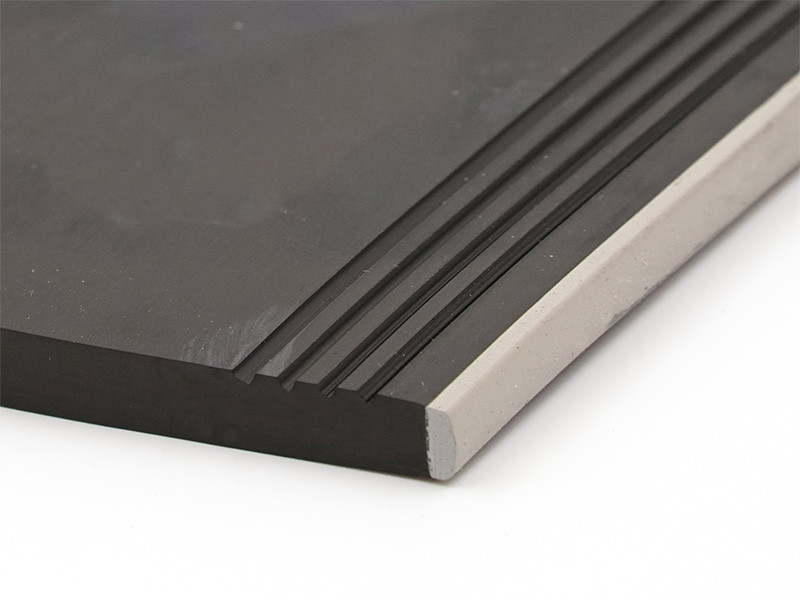

PIANO D
Do wyższych obciążeń niż wersje A, B i C.
Może być stosowany jako materiał do izolacji akustycznej w złożonych budynkach o znacznych wysokościach.
Właściwości użytkowe
Przetestowana poprawa izolacyjności akustycznej: Δl,ij (3): > 4 dB
Maksymalne obciążenie możliwe do zastosowania (obniżenie 3 mm): 16,9 N/mm²
Obciążenie akustyczne: 1,2 do 2,28 N/mm²

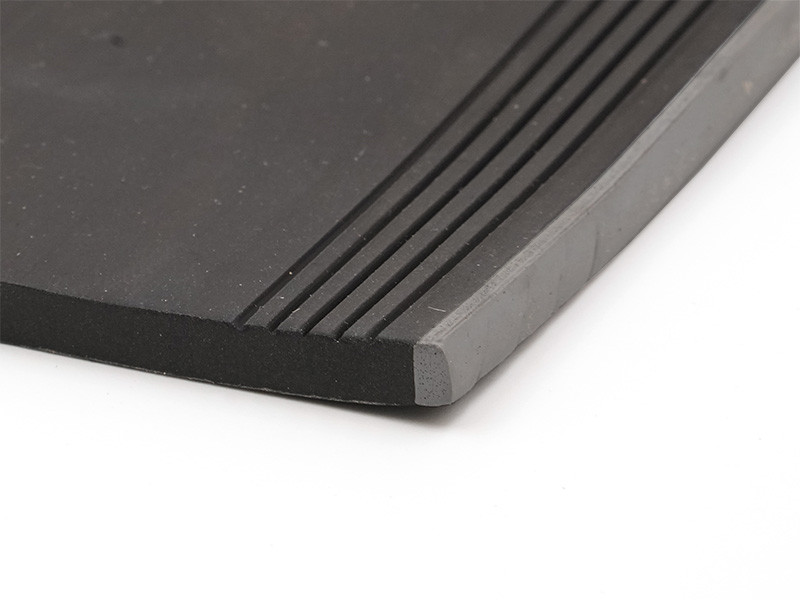

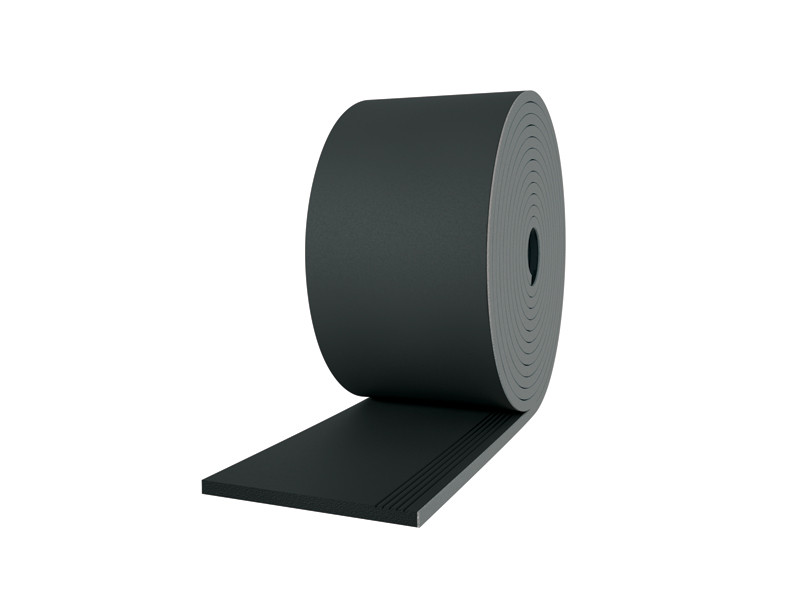

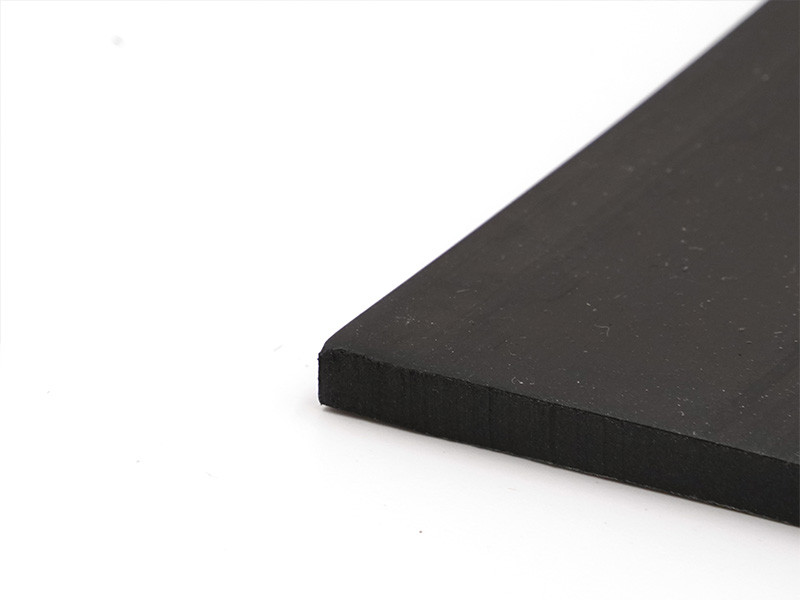

PIANO E
Do dużych obciążeń i budynków wielokondygnacyjnych.
Właściwości użytkowe
Przetestowana poprawa izolacyjności akustycznej: Δl,ij (3): > 4 dB
Maksymalne obciążenie możliwe do zastosowania (obniżenie 3 mm): 17,07 N/mm²
Obciążenie akustyczne: 1,8 do 3,2 N/mm²
Dokumentacja
-
Karta techniczna
-
Instrukcję Techniczną
-
ETA Certificate
-
Timber connections with Xylofon
PIANO
| CODE | B
[mm]
|
L
[m]
|
s
[mm]
|
pcs. |
DOP
|
|---|---|---|---|---|---|
| PIANOA4040 | 80 | 10 | 6 | 1 | |
| PIANOA5050 | 100 | 10 | 6 | 1 | |
| PIANOA6060 | 120 | 10 | 6 | 1 | |
| PIANOA140 | 140 | 10 | 6 | 1 | |
| PIANOB4040 | 80 | 10 | 6 | 1 | |
| PIANOB5050 | 100 | 10 | 6 | 1 | |
| PIANOB6060 | 120 | 10 | 6 | 1 | |
| PIANOB140 | 140 | 10 | 6 | 1 | |
| PIANOC080 | 80 | 10 | 6 | 1 | |
| PIANOC100 | 100 | 10 | 6 | 1 | |
| PIANOC120 | 120 | 10 | 6 | 1 | |
| PIANOC140 | 140 | 10 | 6 | 1 | |
| PIANOD080 | 80 | 10 | 6 | 1 | |
| PIANOD100 | 100 | 10 | 6 | 1 | |
| PIANOD120 | 120 | 10 | 6 | 1 | |
| PIANOD140 | 140 | 10 | 6 | 1 | |
| PIANOE080 | 80 | 10 | 6 | 1 | |
| PIANOE100 | 100 | 10 | 6 | 1 | |
| PIANOE120 | 120 | 10 | 6 | 1 | |
| PIANOE140 | 140 | 10 | 6 | 1 |
Specifications
PIANO
Dostawa i montaż profilu elastycznego do izolacji akustycznej, Typ PIANO.
Geometria
-
B (mm) = 80 ÷ 140
-
L (m) = 10
-
s (mm) = 6
Właściwości
-
Poprawa akustyki – Δl,ij [dB]: > 4
-
Ściskanie / 3 mm odkształcenia (N/mm^2): 0,15 ÷ 17,07
-
Reakcja na ogień: klasa E
-
Absorpcja wody po 48 h: < 4,25%
Normy i certyfikaty
Oznaczenie CE, zgodnie z ETA_23/0193
Opis
Profil elastyczny do izolacji akustycznej, który zmniejsza drgania, zarówno w lekkich stropach, jak i w złożonych budynkach oraz przy znacznych obciążeniach. Dzięki ekspandowanej i wytłaczanej mieszance EPDM zapewnia wysokie wartości poprawy akustycznej. Jego elastyczność pozwala na kompensację rozszerzalności drewna i konstrukcji, a jego kompaktowy przekrój zapewnia mu stabilność na zgniatanie. Dzięki swojej zdolności do pochłaniania i rozpraszania energii systemu działa jako element antywibracyjny, w warunkach zarówno statycznych, jak i dynamicznych. Nie zawiera LZO i jest stabilny na promieniowanie UV.
Montaż

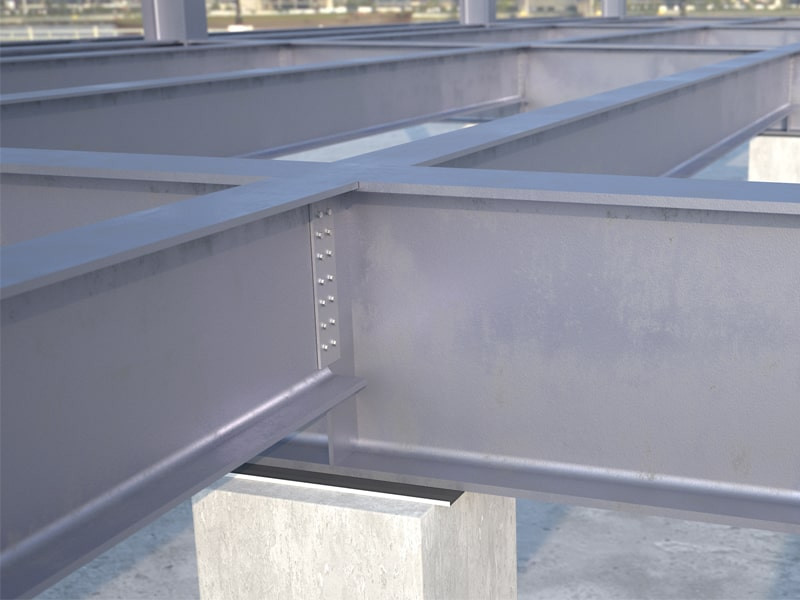

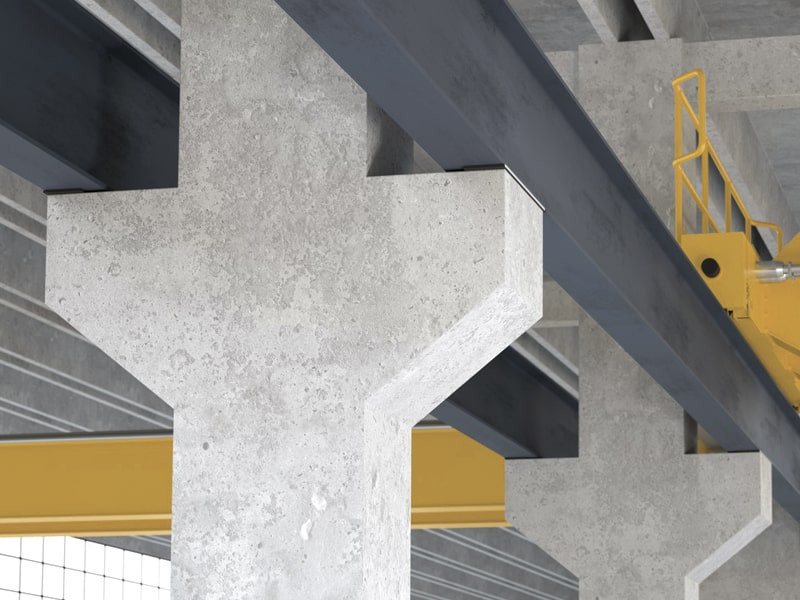

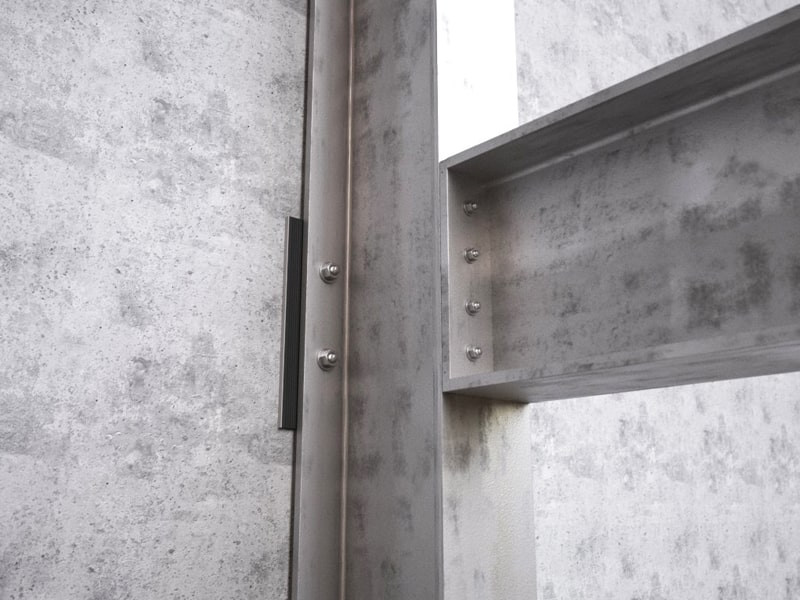

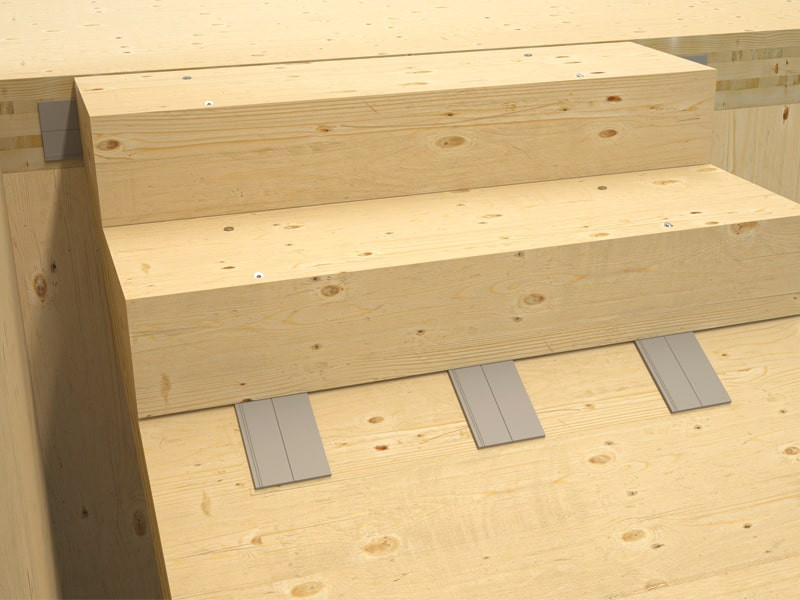

Stosuje się go na lekkich stropach, ścianach szkieletowych, konstrukcjach ramowych i litych, takich jak CLT czy LVL: można go stosować również na stali i betonie z wykorzystaniem produktu typu PRIMER SPRAY lub taśmy dwustronnej typu DOUBLE BAND. Aby ograniczać do minimum rozprzestrzenianie się drgań poprzez konstrukcję, zaleca się stosowanie tego profilu elastycznego zarówno nad, jak i pod stropem.

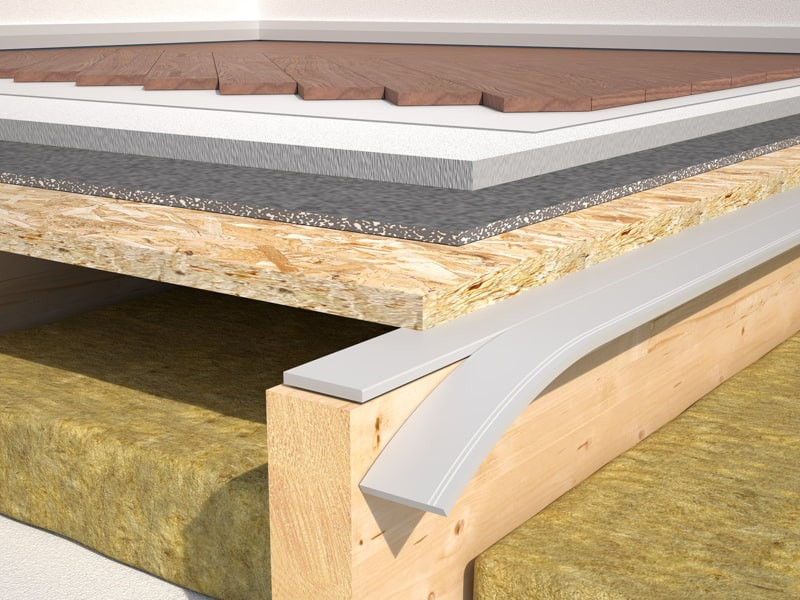

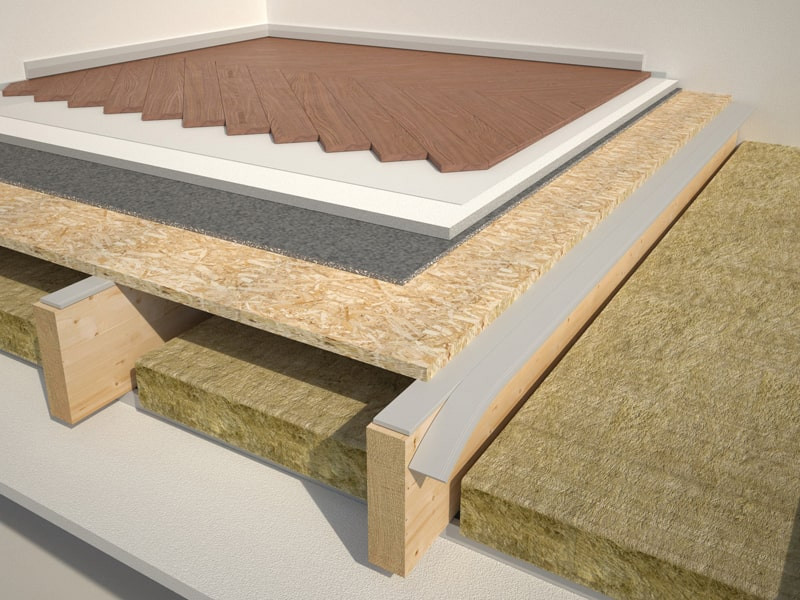

Może być stosowany także w pakietach stropowych w systemie suchym, w których umieszcza się go na części spodniej lub grzbietowej legarów. Wszelkie dodatkowe informacje dotyczące montażu można znaleźć w instrukcjach dostarczonych przez dostawcę.
